Бражные колонны непрерывного действия

[Волька 211]

Если память не изменяет - ЭК состоит из 2х частей.... над и под узлом подачи браги



Вот все и сходится. Одна у меня под узлом подачи браги и через эту ЭК хлещет брага, т.е. с насадкой ее делать не тот компот. А которая сверху узла, на отдельно отведена уже насадочная.

Изменено 14 марта 2019 пользователем Волька

[alexeyT 3 188]

[member=Волька], ну... тебе видней...

хотя пишешь про 2 ЭК...и конденсируешь ВСЕ на НБК. Сливая в ЭК...

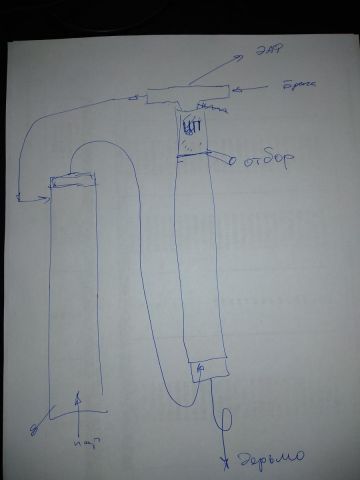

у меня просто паропровд сверху НБК идет вниз царги с 7-8ТТ.

Ничего делить не надо....

Изменено 14 марта 2019 пользователем alexeyT

[Волька 211]





конденсируешь ВСЕ на НБК

Где!? Кто!? )) Я же забираю пар обезглавленный и не конденсирую его в НБК. Конденсируется только пар обогащенный головами.



Схему рисуй свою тоже, ничего не понятно.

[alexeyT 3 188]





Конденсируется только пар обогащенный головами.

ну да, на 1 ТТ...

[АлкоХимик 6]

да и незачем.

РИФ и я с весны прошлого года игрались с похожими конструкциями

- НБК(КТ)+ РК(или огрызок от оной), 3 отбора.Отбор ЭАФ - сверху, тело - под ЦП, вниз - слив.

- НБК(КТ) + царга. эпюрат



до ума не довели....

Ну вот, теперь трое будет! игрунов....

Шансы растут...

ПыСы. по видео не все понятно - выложи эскизик

у нас - схема прямая. у тебя - косвенная. отдельный нагрев каждой трубы

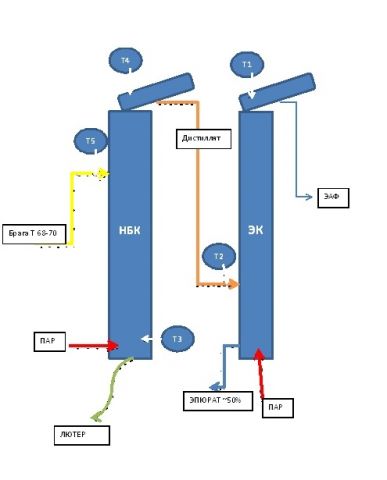

выкладываю схему. играюсь тоже два года



пробовал с косвенным подогревом пара из выварной части БК в ЭК. нестабильно получается. эта схема попроще в управлении.

[Mr. N 22]

А он захочет туда, пар? Волька, чтобы пар пошел в ЭК, надо чтобы над точкой отбора из бк, давление было ваше чем в эк..т.е. придется, вероятно создавать какоето заужение в бк..

[АлкоХимик 6]

[member=Волька], ну... тебе видней...

хотя пишешь про 2 ЭК...и конденсируешь ВСЕ на НБК. Сливая в ЭК...

у меня просто паропровд сверху НБК идет вниз царги с 7-8ТТ.

Ничего делить не надо....

он сделал по схеме косвенного подогрева ЭК пар с выварной части давит снизу а конденсат всего падает сверху . так БРУ собрал Костя mekkaod.

[Mr. N 22]

это я про Волькину схему..

[alexeyT 3 188]



[Mihalich 277]

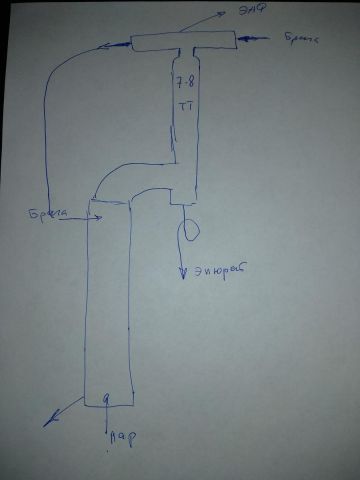

паропровд сверху НБК идет вниз царги с 7-8ТТ.

По сути над НБК стоит ЦП?

Как "согласовать" их работу - тарельчатую и насадочную колонны?

Второй рисунок - фактически БРУ готовая

Изменено 14 марта 2019 пользователем Mihalich

[alexeyT 3 188]





тарельчатую

у меня тарельчатых отродясь не было...





Второй рисунок - фактически БРУ готовая

да на воротник....

в прошлом году не удалось выйти выше 90%. Хотя ЭАФ капитально вычистил....

режимы подбирать надобно более аккуратно...

[GrOV 1 072]

фактически БРУ готовая

Не, сырцовая с отлётом бошки..





Мля , ЛёхаТ уже ответил - не прочёл сразу..

Изменено 14 марта 2019 пользователем GrOV

[Mihalich 277]





сырцовая с отлётом бошки

На отлет башки ЦП работает? А вся нижняя часть - хвосты и сивуху отсечь должна КМК (иначе зачем она нужна)? Так что не только на отлет башки :D

[GrOV 1 072]

Если не только - то нужна водяная секция в дефе..

Брага не может утилизировать всё тепло..

Фч низкое, крепость мала и практически вся сивуха - в отборе..

Ну, если не вся - то дофига...

Добавлю - имхо..

[alexeyT 3 188]

[member=GrOV],никакого имхо.
Так и было, сивухи в отборе дохуа...

[kiliwin 324]

[b][member=alexeyT][/b],

а мне не подскажешь про подогрев браги?



https://forum.grainwine.info/index.php/topic/529-brazhnie-kolonni-neprerivnogo-deistvija/page-64#entry416661

[alexeyT 3 188]

[member=kiliwin],дык тогда, когда начали на НБК всякие допы навешивать
Если нужно просто отдать и покуй энергетика, можно и не греть. Выйдет поболее 50%
А для очистки от ЭАФ нужно поменее...заодно и тепло утилизируем
Тема использования тепла в промышленности очень популярна
Там пар до 4 раз умудряются заставить работать и Перелыгин В.М. в одном из патентов добрался аж до 2.5 кг на 1 л АС
Часть колонн работает на пониженном давлении, часть - на повышенном. Прикольно..

[kiliwin 324]





когда начали на НБК всякие допы навешивать

а как с захлебами поборолись? насколько я помню верх трубок закупоривало паром когда подогретую пробывали

[alexeyT 3 188]

[b][member=kiliwin][/b],дык газоотводчик теперича стоИт, после нагревателя

[Волька 211]

Выше писал про димрот "Амортизатор от Восхода" https://forum.grainwine.info/index.php/topic/529-brazhnie-kolonni-neprerivnogo-deistvija/page-64?do=findComment&comment=421444



Измерил утилизацию 6кВт легко ))  Ну наверно приврал, на ТЭН 6кВт - теплопотери и еще минус на повторный нагрев воды обратного холодильника. Расход воды не измерил, но если поддать, даже не сильно, воды то падает температура легко до 40С

На 4 кВт 67 л/час воды 5С и на выходе 49С ( 5 градусов согласен не летний вариант)



18 витков трубки 8мм наружный диаметр 45 мм , примерно 2 метра трубки. Площадь 502 см2

палец 240мм диаметр 25мм. Площадь 188 см2

общая длинна 270мм и общая площадь 690 см2

[АлкоХимик 6]

коллеги, подсобите - нужно для дэфлегматора труба овальная длина 210 см. высотой 30мм, шириной 12-15мм. может кто видел. дэф нужен для третьей колоны БРУ.

[Galaxa 38]

Доброго времени суток!

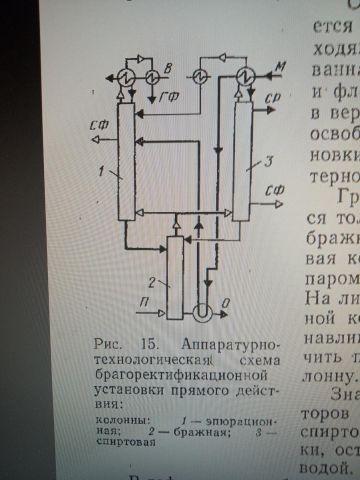

При тех же затратах вместо эпюрационную колонны можно сделать БРУ прямого действия. Я уже прошёл эпюрационную, гидроселекция + ректификационная.



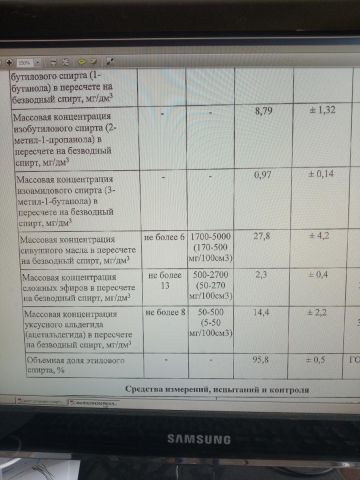

Спасибо АлексеюТ, объяснил, что это лишние сложности. Итого простая БРУ с приемлемым качеством



С уважением

[alexeyT 3 188]

Рекомендую

Дядя Красавец!!

[АлкоХимик 6]

Доброго времени суток!



При тех же затратах вместо эпюрационную колонны можно сделать БРУ прямого действия. Я уже прошёл эпюрационную, гидроселекция + ректификационная.



Спасибо АлексеюТ, объяснил, что это лишние сложности. Итого простая БРУ с приемлемым качеством



С уважением



при любом раскладе что бы отделить две фракции от третьей нужно три колоны. а как их соединять - это уже дело вкуса в прямом и переносном смысле

[Galaxa 38]

"На вкус и цвет..."

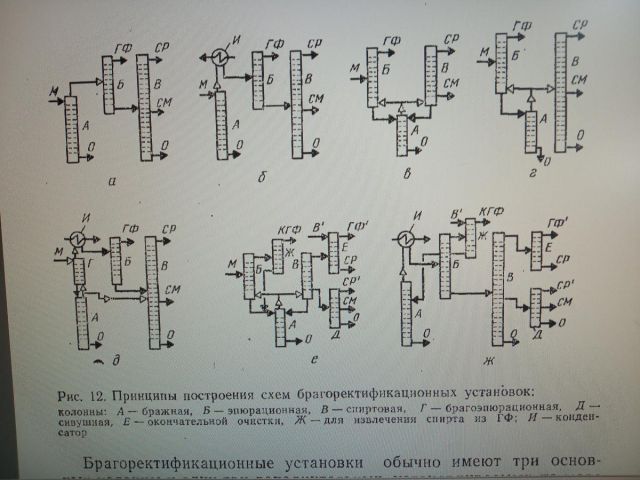

У нас с браги минимум 4 фракции - надо три колонны



Я поделился опытом, что проверил схему А с гидроселекцией (уточняю, у mekadota нет гидроселекции) и сделал более компактную схему В. Проще уже некуда и по металлоемкости она сравнима с добавлением после бражной колонны эпюрационную колонны в, а результат лучше.



P.S. сотовый, автозамены, прошу простить
