VitS Опубликовано 29 мая, 2020 Опубликовано 29 мая, 2020 3 минуты назад, vanyok сказал: не регулируется да, понятно. Думается, что силик. трубки могут быть немного отличающейся толщиной стенки и она (толщиной стенки) меняется (изнашивается), поэтому надобно конструкцию "подковы" доработать.
Юнга Опубликовано 29 мая, 2020 Опубликовано 29 мая, 2020 (изменено) 1 час назад, VitS сказал: Значит периодически включающийся вакуумный насос не нужен. Не будет прыжков разряжения. Продукт сразу получаем в мензурку, можем нюхать, мерить и т.п. Рай для вакуумного самогонщика !!! В общем то так у меня всё и происходит, прыжков давления нет, вакуумный насос работает пока не дегазирует брагу, а потом стоит считай весь перегон. Дистиллят постоянно доступен при отборе, приёмные ёмкости охлаждать не надо. Изменено 29 мая, 2020 пользователем Юнга
Rudy Опубликовано 29 мая, 2020 Опубликовано 29 мая, 2020 (изменено) Чтобы трубка меньше снашивалась нужно менять конструкцию. У вас крутится держатель роликов и, поэтому, трубку тянет. В правильном насосе делается несколько иначе. Ролики закреплены на свободно вращающемся держателе . А приводятся через вал, расположенный в центре. PerPump.pdf Изменено 29 мая, 2020 пользователем Rudy 2
Олег6 Опубликовано 29 мая, 2020 Опубликовано 29 мая, 2020 Попробовал паять с флюсом ЗИЛ-2. Ведет себя сильно по другому, чем ортофосф: - Ортоф при прикосновении паяльника растекается и тянет за собой олово. Луженная поверхность очищается от окислов, аж блестит. - С ЗИЛ-2 олово прилипает только туда, куда ткнешь паяльник. Самоочищения капельки олова не наблюдается. Паяет нержу хорошо. Первое впечатление - для точечного применения. 25.05.2020 в 21:43, Олег6 сказал: Ресивер 5л + ММЦ и конденс 7л, много трубки пвх, натекает 0,1кпа за 20мин. Пропаял все места, пускающие пузырьки, натекания 0,1кпа за 4часа. Считаю, достиг нужного уровня. 12.05.2020 в 10:58, POLE сказал: Если тен близко ко дну куба, то лучше сразу предусмотреть принудительную циркуляцию воды. Рядом с теном (или между тенами, если их два) устанавливается заборная трубка циркуляционного насоса. Насос лучше сделать снаружи. Достаточно такого. Гасос откачивает горячую воду снизу и подает на верх. Принудительная циркуляция у стенки куба сверху вниз. Братья китайцы прислали такой насос. Вопрос: перекачивать им брагу, надо его предварительно жидкостью наполнять, или сможет посухому всосать?
Asus Опубликовано 29 мая, 2020 Опубликовано 29 мая, 2020 (изменено) 1 час назад, Rudy сказал: А приводятся через вал, расположенный в центре. А фотка есть? Как организована передача крутящего момента от вала к роликам? Изменено 29 мая, 2020 пользователем Asus
Юнга Опубликовано 29 мая, 2020 Опубликовано 29 мая, 2020 1 час назад, Rudy сказал: В правильном насосе делается несколько иначе. Ролики закреплены на свободно вращающемся держателе . А приводятся через вал, расположенный в центре. Для полноты картины на твоей схеме не хватает изображения трубки, направления вращения роликов и моментов(момент сопротивления трубки), если изобразишь то станет понятно, что от тангенциальной составляющей силы(по касательной к окружности на которой лежит трубка) избавится не удалось - всему виной движение роликов по окружности на которой лежит трубка и сила трения-качения от которой эта схема не избавляет.

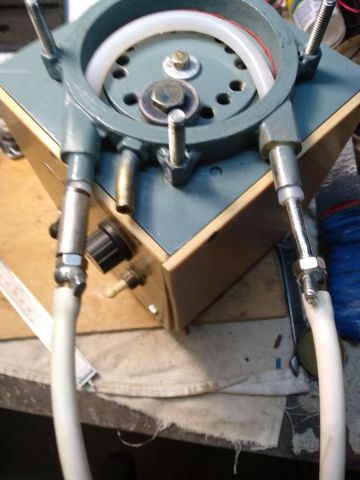

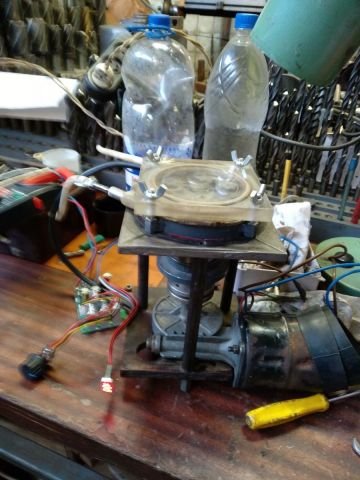

Юнга Опубликовано 29 мая, 2020 Опубликовано 29 мая, 2020 5 часов назад, vanyok сказал: У @Юнга да, интересно посмотреть насос повнимательней... 5 часов назад, VitS сказал: Ну и @Юнга про насос твой тоже хотелось бы что-нибудь увидеть У меня тайн от пользователей нашего форума нет, коммерческий аспект в вопросах вакуумной дистилляции меня не интересует, поэтому я на этом форуме а не на ХД. Выкладываю фото своего насоса с деталировками, позволяющими понять конструкцию. Насос по большому счёту состоит из двух частей (узлов) - приводной узел и перистальтическая головка. Приводной узел выполнен из б/у привода стеклоочистителя а/м "Москвич". Для обеспечения реверса электродвигатель был разобран и выведены два провода от щёток. Основание для крепления привода выполнено из текстолита. Полумуфта пальцевая, выточена из стали.
vanyok Опубликовано 29 мая, 2020 Опубликовано 29 мая, 2020 2 часа назад, Rudy сказал: Чтобы трубка меньше снашивалась нужно менять конструкцию. У вас крутится держатель роликов и, поэтому, трубку тянет. В правильном насосе делается несколько иначе. Ролики закреплены на свободно вращающемся держателе . А приводятся через вал, расположенный в центре. Твои слова да 223 бы в уши!😃

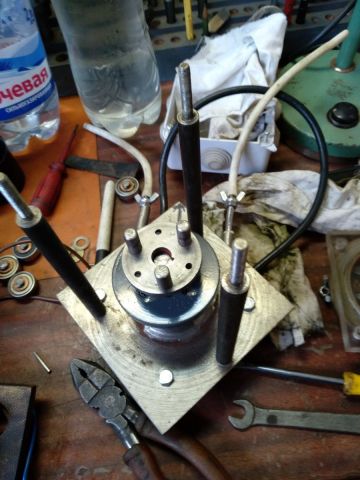

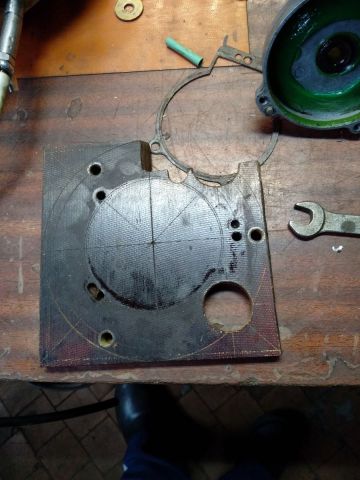

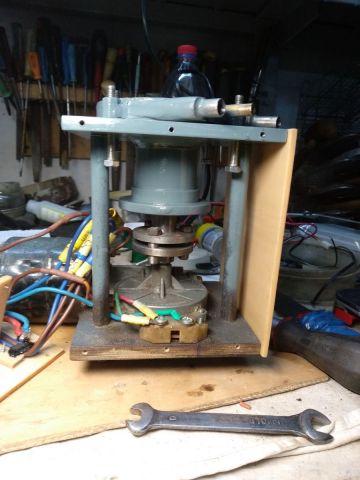

Юнга Опубликовано 29 мая, 2020 Опубликовано 29 мая, 2020 Перистальтическая головка выполнена из стали, крышка на вакуумной камере - из плексигласа, в качестве роликов использованы шариковые подшипники. Приводной вал опирается консольно на два подшипника. Для вакуумного уплотнение вала использовано торцевое керамическое уплотнение от насоса Pedrollo. Приводной узел и перистальтическая головка стыкуются посредством 3-х дистанционных стоек. 1
POLE Опубликовано 29 мая, 2020 Автор Опубликовано 29 мая, 2020 1 час назад, Олег6 сказал: перекачивать им брагу, надо его предварительно жидкостью наполнять, или сможет посухому всосать? не брагу, воду в рубашке. Он не самовсос, сразу завоздушится. Предварительно нужно наполнять.
Олег6 Опубликовано 29 мая, 2020 Опубликовано 29 мая, 2020 2 минуты назад, POLE сказал: не брагу, воду в рубашке. с водой в мармите понятно, для этого и покупался, а все таки брагу из кеги откачает (если наполнить)?
POLE Опубликовано 29 мая, 2020 Автор Опубликовано 29 мая, 2020 3 минуты назад, Олег6 сказал: брагу из кеги откачает (если наполнить)? да. Откачивает жидкие браги, без дробины. 1

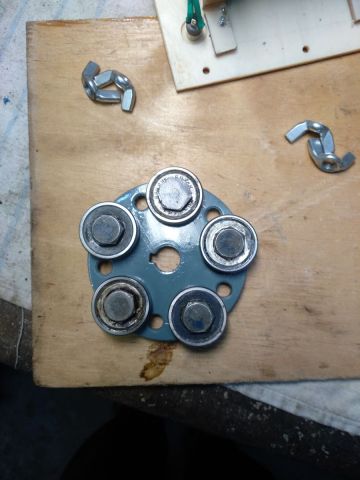

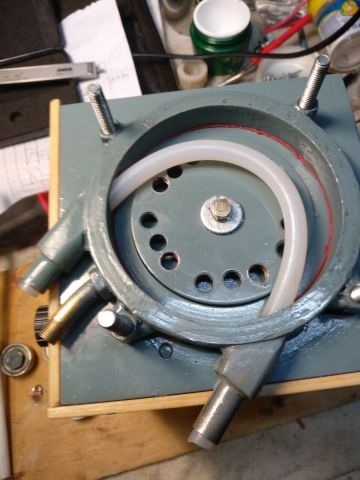

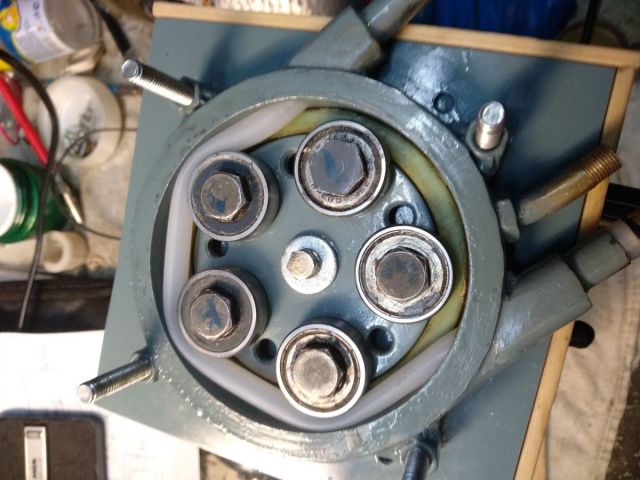

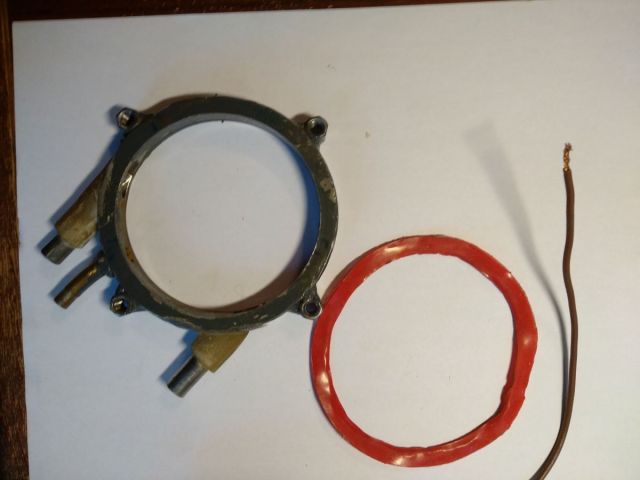

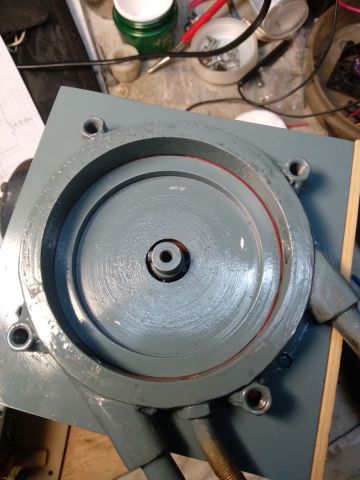

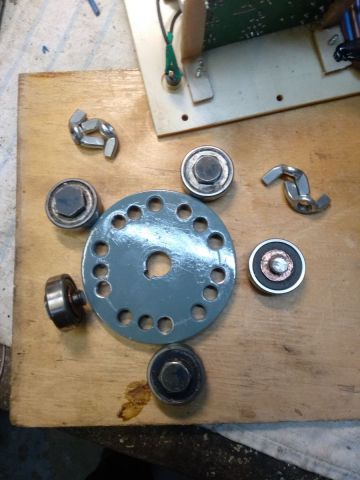

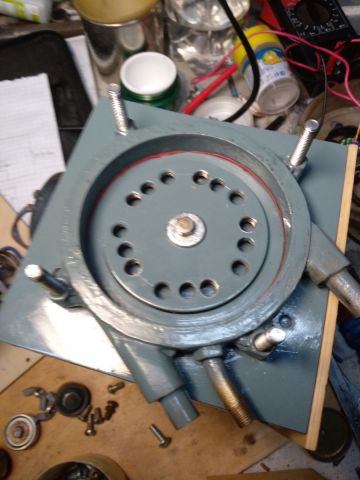

Юнга Опубликовано 29 мая, 2020 Опубликовано 29 мая, 2020 (изменено) Приводной диск перистальтической головки стальной легко съёмный и легко заменяемый и легко разборный, оси роликов(подшипников) изготовлены из болтов М8 и крепяться к диску консольно на резьбе. Много отверстий под оси роликов(на фото) - результат подбора зазора для обеспечения необходимой степени сжатия трубки для вакуума. Корпус вакуумируемой камеры и "подкова" по которой уложена перистальтическая трубка объединены в одну деталь, которая изготовлена из стандартной стальной толстостенной трубы в виде обоймы со штуцерами(для вакуумного трубопровода- по центру и двух трубок внутри которых вводится перистальтическая трубка -по бокам). Корпус вакуумируемой камеры крепится к головке 4-мя болтами М6 через уплотняющую силиконовую прокладку. Изменено 29 мая, 2020 пользователем Юнга 1

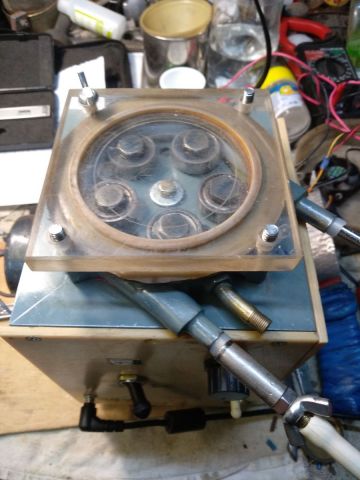

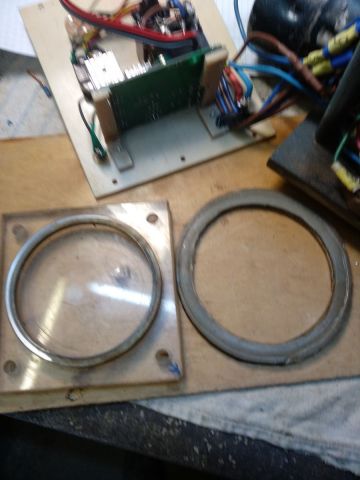

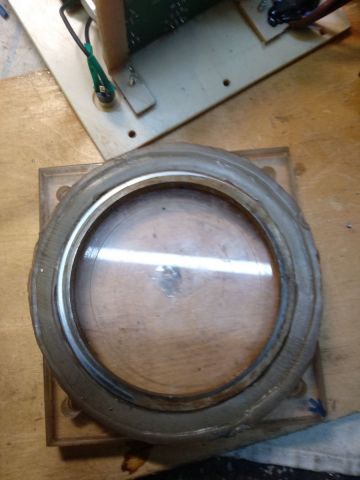

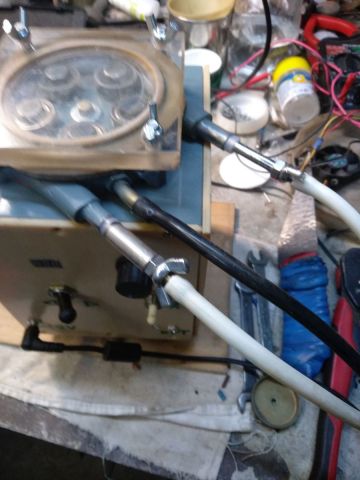

Юнга Опубликовано 29 мая, 2020 Опубликовано 29 мая, 2020 На крепёжные болты обоймы вакуумируемой камеры надевается крышка из плексигласа через силиконовую прокладку и зажимается гайками с барашками. 2

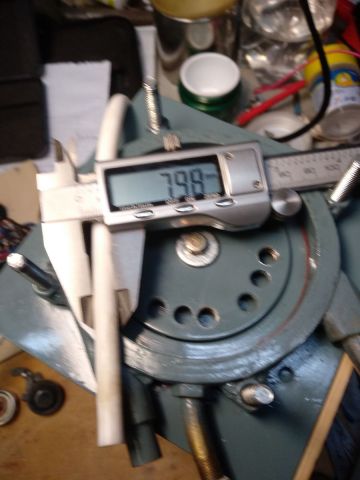

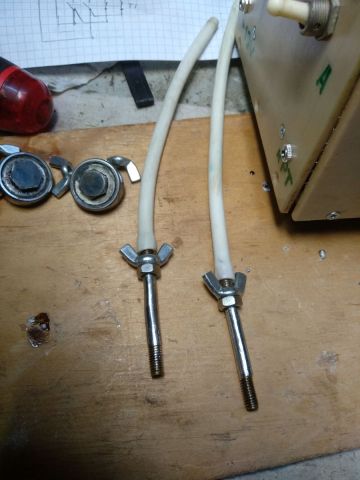

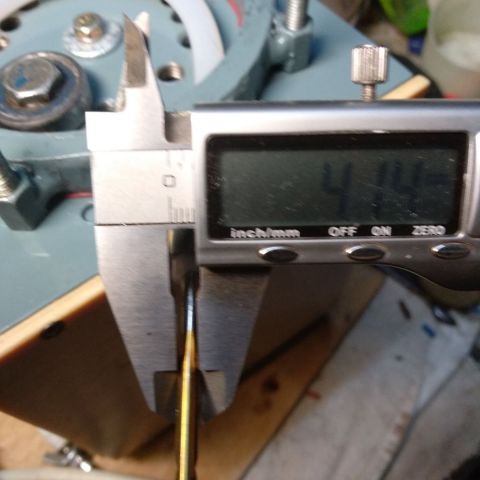

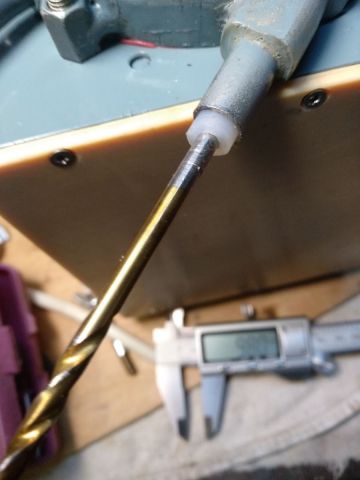

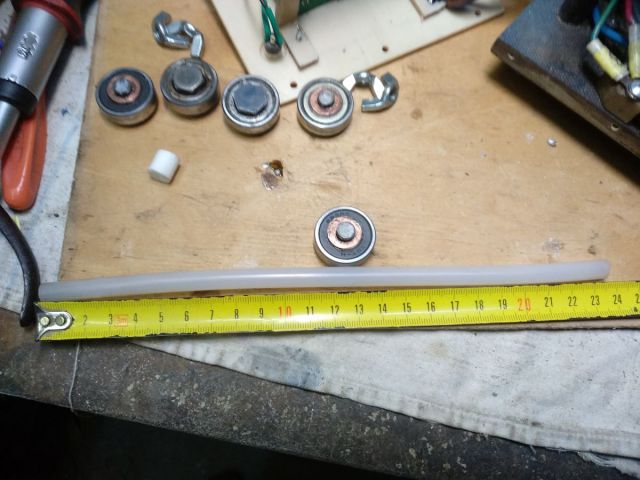

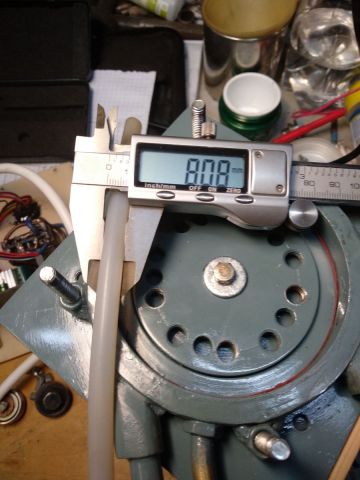

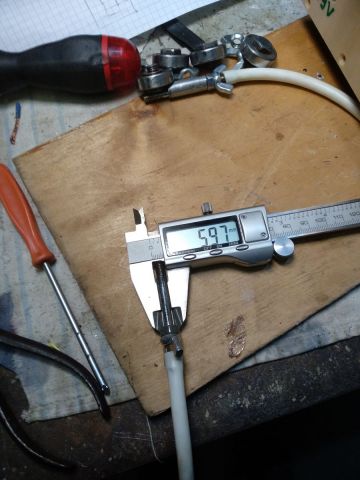

Юнга Опубликовано 29 мая, 2020 Опубликовано 29 мая, 2020 В насосе используется силиконовая трубка наружным диаметором 8мм. Я пробовал различные трубки - от специализированных до автомобильных вакуумных(ВАЗ), специализированные в разы(10раз) дороже автомобильных, работают дольше но не намного, поэтому остановился на использовании вакуумных трубок от автомобилей ВАЗ. @vanyok Вакуумная трубка проходит в камеру через гильзу в обойме и уплотняется вкручивающимся в неё(силиконовую трубку) штуцером, уплотнение осуществляется по внутренней и наружной поверхности трубки одновременно и надёжно крепится от продёргивания - хомуты как 223-го не нужны.

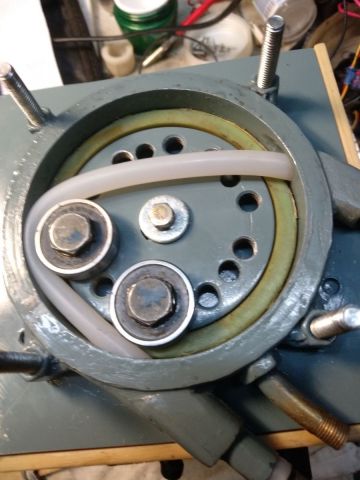

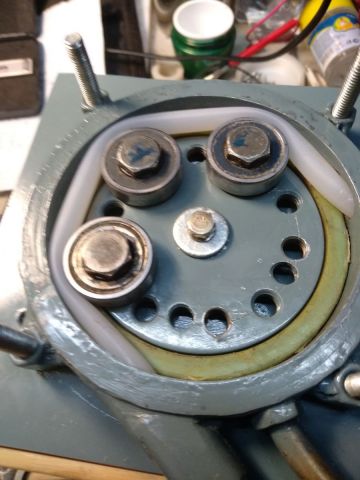

Юнга Опубликовано 29 мая, 2020 Опубликовано 29 мая, 2020 После монтажа трубки устанавливаются ролики, прикручивается крашка и насос готов к работе. На плексигласовой крышке есть стальное кольцо вставленное в кольцевой паз и внутри камеры(на дне) прокладка зелёного цвета(из полиэтилена) - их назначение ограничивать смешение трубки вверх-вниз, чтобы трубка не вылазила из-под роликов. Опробовал приводной диск с меньшим к-вом роликов, но остановился на 5 шт - в этом случае обеспечивается вакуумирование самым лучшим образом(сразу три ролика сзимают трубку) и откачка жидкости при 4кПа обеспечивается(больше не снижал). При длительном простое насоса ролики откручиваю во избежание невозвратных остаточных деформация трубки. Зазор не регулируется -незачем, ролики не подпружинены -слишком хлопотное дело с подбором пружин(ЛНР, однако) @VitS По поводу тестирования насоса - на днях буду перегонять зерновую брагу по технологии предложженной Pole - сниму видео о работе насоса в "боевых" условиях. Технические характеристики насоса и систему управления насосом опубликую завтра. 3 2
makh Опубликовано 29 мая, 2020 Опубликовано 29 мая, 2020 (изменено) Юнга, шланг у тебя сухой, или на фотках лубриканта не видно? Изменено 29 мая, 2020 пользователем makh
Юнга Опубликовано 30 мая, 2020 Опубликовано 30 мая, 2020 12 часов назад, makh сказал: Юнга, шланг у тебя сухой, или на фотках лубриканта не видно? Шланг у меня сухой, я его не смазываю. Думаешь нужно? Ни разу не видел, чтобы смазывали шланг, хотя если исходить из логики построения машин и механизмов - можно, но почему то не смазывают?
makh Опубликовано 30 мая, 2020 Опубликовано 30 мая, 2020 (изменено) Ага, поэтому и нервничаешь из-за шланга ) Специальные лубриканты сложнодобываемы и дорого, я в аптеке покупал.. Когда толпа-очередь, и погромче так -- силиконовый лубрикант пожалста, нет, без вкуса-цвета-запаха .) А потом товарисчи придумали брызгать на шланги-ролики силиконовый или тефлоновый спрей, типа ощутимо лучше.. WD наверное тоже можно попробовать.. Амперметер по кормушке мотора покажет однозначно.. Ну, понятно, я думаю, что для насосов с планетарными роликами лубрикант низя.. Изменено 30 мая, 2020 пользователем makh
Юнга Опубликовано 30 мая, 2020 Опубликовано 30 мая, 2020 1 час назад, makh сказал: WD наверное тоже можно попробовать WD - это уж точно не стоит, там керосин и различные органические кислоты, лучше уж в аптеке силиконовые лубрикант без очереди потребовать - вреда меньше, да и прикольно

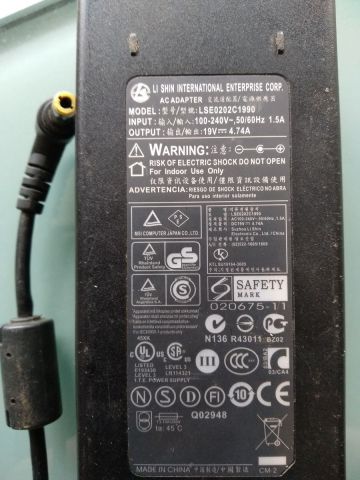

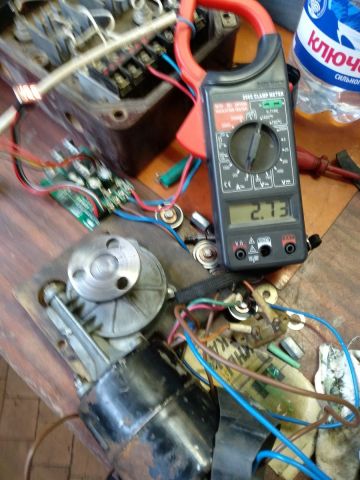

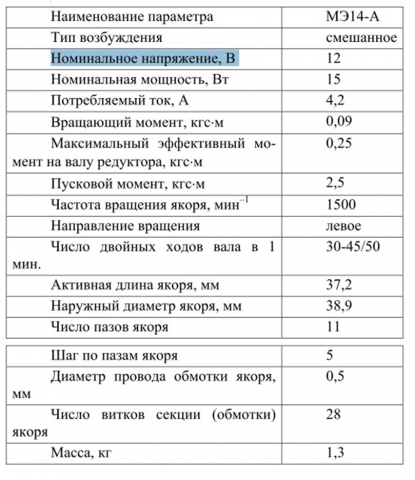

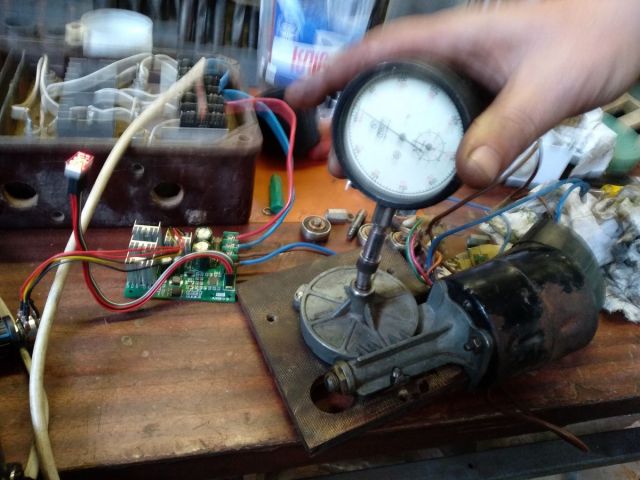

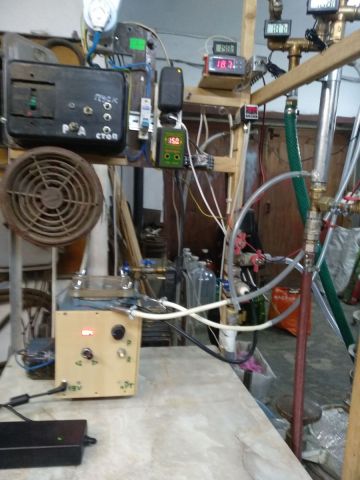

Юнга Опубликовано 30 мая, 2020 Опубликовано 30 мая, 2020 (изменено) Возвращаюсь к описанию моего самодельного перистальтического насоса. Питание насоса осуществляется блоком питания постоянного тока от персонального компьютера 220В/19В/4,7А.(фото) прилагаю. Управление оборотами осуществляется посредством ШИМ-регулятора с такими характеристиками https://prom.ua/p1157890978-modul-shim-regulyatora.html Только я покупал регулятор без реверса, реверс осуществляется тумблером включенным в цепь якоря. Управление включением насоса можно осуществлять местно или дистанционно(имеется разъём для подключения управляющего устройства). Привод насоса имеет следующие характеристики: При подборе мощности привода для перистальтической головки определялись моменты сопротивления на её приводном валу для различных силиконовых трубок, значения момента изменялись в диапазоне от 1Н*м до 2Н*м. Максимальные обороты привода под нагрузкой - 100об/мин, максимальная производительность 10л/час. Для пользователей, желающих повторить конструкцию моего насоса, могу предоставить чертежи, сейчас опубликовать не готов - нужно их уточнить (были переделки), на это нужно затратить время -немножко разобрать насос и уточнить размеры вала, а насос нужен для эксперимента по перегонке. Изменено 30 мая, 2020 пользователем Юнга
Rudy Опубликовано 30 мая, 2020 Опубликовано 30 мая, 2020 (изменено) 23 часа назад, Asus сказал: А фотка есть? Как организована передача крутящего момента от вала к роликам? Мой рисунок очень схематичный. В том насосе который видел на каждом ролике установлена шестерня, которая катится по центральной, вращающейся, шестерне. Но и это не совсем верно. Смысл правильной конструкции в следующем. Ваша конструкция подобна автомобилю со свободными колесами, который толкают по трубке. Соответственно усилие толкания передается трубке. В правильной конструкции получается полноприводной автомобиль (каждый ролик вращается сам и продвигается по трубке). При этом он отталкивается от самой трубки и едет по ней. В этом случае к трубке не прикладывается сдвигающих усилий. Конструкция с шестернями, если сделать тупо (держатель роликов свободно вращается а привод центральной шестерни вращается мотором, установленным на корпусе), решит лишь часть задачи - она лишь вдвое снизит толкающее трубку усилие. Но вот если центральную шестерню вращать мотором, установленным на свободно вращающемся держателе роликов - вот тогда все станет правильно. Неудобство в том, что при этом мотор вращается относительно корпуса, а на него нужно питание подавать. 22 часа назад, Юнга сказал: Для вакуумного уплотнение вала использовано торцевое керамическое уплотнение от насоса Pedrollo. Насколько я понимаю, ты устанавливаешь головку перистальтического насоса в вакууме, а мотор снаружи. А не проще взять один из многих моторов-редукторов и засунуть его в вакуум? Таких моторов много и на али и у нас - от стеклоподъемников, дворников и т.п. Тогда не нужно протаскивать вращение в вакуум. Единственно нужно прижать его к корпусу для обеспечения теплоотвода. А может и не нужно, поработает нагревателем, температуры невелики. Изменено 30 мая, 2020 пользователем Rudy 1
Юнга Опубликовано 30 мая, 2020 Опубликовано 30 мая, 2020 (изменено) 35 минут назад, Rudy сказал: А не проще взять один из многих моторов-редукторов и засунуть его в вакуум? Не проще. Нужно будет решать вопрос с герметизацией подводимых кабелей, увеличивать в размерах сосуд в который нужно всунуть мотор-редуктор и перистальтическую головку. Сосуд должен быть герметичным и разъёмным для обслуживания электрооборудования механизмов, обеспечивать быстрый доступ к ним. Кроме того не понятно как поведут себя в вакууме лаки и другие электроизоляционные материалы электродвигателя. 35 минут назад, Rudy сказал: Единственно нужно прижать его к корпусу для обеспечения теплоотвода. А может и не нужно, поработает нагревателем, температуры невелики. Перечисленные тобой привода - это двигатели постоянного тока с довольно большим крутящим моментом и номинальными токами для таких маленьких габаритов(я приводил выше характеристики привода дворников а/м "Москвич"), кроме того в этих мотор-редукторах применяют червячные передачи, которые не блещут высокими КПД(часть подведенной энергии идёт на нагрев от сил трения в паре колесо-червяк). Температуры велики, достигают 50градС, но это температуры на которые рассчитаны эти мотор-редукторы при условиях естественного охлаждения. Я не стал применять привод от стеклоподъёмников, т.к. он рассчитан на повторно-кратковременный режим(S3), нам же приходится иметь дело с длительным режимом работы(S1) -на отборе прямотоком, например. Режим работы дворников автомобиля как правило длительный, только при лёгком дожде - это перемежающийся режим работы(S6). Конечно, всё это решаемые задачи, но какие преимущества мы получим, преодолев все выше сказанные сложности? Избавимся от копеечного керамического уплотнения вала, установка которого не имеет никаких конструктивных сложностей и получим в замен другие сложности, которые нужно мужественно решить, потратив при этом дополнительные средства? Изменено 30 мая, 2020 пользователем Юнга
Юнга Опубликовано 30 мая, 2020 Опубликовано 30 мая, 2020 38 минут назад, Rudy сказал: При этом он отталкивается от самой трубки и едет по ней. В этом случае к трубке не прикладывается сдвигающих усилий. Ты изобрёл новый закон механики -"сила действия не равна силе противодействия", если он отталкивается от трубки и едет в одну сторону, то по законам механики(физики) трубка с такой же силой отталкивается от ролика и движется(стремится двигаться) в противоположном направлении. Ты немного неправильно толкуешь принцип планетарной передачи(а именно о ней ты говоришь) - такая схема может применяться с целью повысить момент и снизить обороты от маломощного высокооборотного двигателя. Не хочу рисовать схему с векторами сил(8 класс физика) - всё и так очевидно, сдвигающие усилия направленные по касательной к траектории движения ролика возникают при его движении по окружности, и не зависят от типа привода, который заставляет его двигаться по этой траектории.
