Бражные колонны непрерывного действия

[VVS2177 165]

1 час назад, Naruto сказал:

Выйдет не сильно дешевле ибо тарелки надо то же сделать

Трехдюймовую царгу высотой 170 см с глухим дном и тремя приварными штуцерами сделали за 3500. 17 тарелок по 75 р. за штуку. Остальное было от других конструкций. Довольно бюджетно считаю

[Naruto 1 588]

@VVS2177 Я еще раз напишу мне не критична разница в стоимости КТ и царги с тарелками.

Отдельное устройство стоящее в стороне и не мешающее другому оборудованию, не требуещее мойки для меня ценнее чем колхоз из "бидонов" , соединенный всяким хламом вроде нержогофры.

Ну а сделать за 3500+плюс тарелки 75*х штук плюс всякое в хозяйтсве+ПГ ну там пусть 15-20 тысяч вышло или купить вот то же самое за 249 тысяч от донПерегон это уже выбор тут простор сам видишь в 10 раз :).

Я напрыгался за 7 лет уже с тазиками и хочется от хобби получать удовольствие, не напрягаясь и не рискуя срывом паропровода.

Изменено 8 апреля 2021 пользователем Naruto

[VVS2177 165]

14 минут назад, Naruto сказал:

от хобби

Ну у тебя, судя повсему,  это уже не хобби.

Хобби, в принципе, не должно отвлекать средства из семейного бюджета

20 минут назад, Naruto сказал:

пусть 15-20 тысяч вышло или купить вот то же самое за 249 тысяч

Думаю, для 99,9% читателей этого форума такое соотношение довольно принципиально

[Mr. N 22]

9 часов назад, Naruto сказал:

4  пвк в том числе один из них на 375

Это хорошо..но как бы другое... там ты налил и включил..пока все не выкипет, нет проблем.. а если в нбк прекратить подачу браги на 10-20-30 сек （муха жирная шланг заткнула）, куда денутся 10квт？

10 часов назад, Naruto сказал:

биметаллический паротводчик , который сам запирается когда нагревается паром и сам же открывается когда остывает .

Ну я примерно про это и писал, только наоборот, за сброс пара при превышении Т., и давления..

[Naruto 1 588]

1 час назад, Mr. N сказал:

включил..пока все не выкипет, нет проблем.. а если в нбк прекратить подачу браги на 10-20-30 сек

1. Электроконтактные манометр , цена 1,5 тысячи , отключает Тен при превыешнии давления и заодно отключает подачу браги

2-ой уровень защиты  это подрывной клапан , если не сработал манометр , вода выкипает тены горят , все , процесс остановлен... Брага только выливается (ну в твоём условии она и так не льется ... Это азбука при постройке кубов работающих под давлением, что ты нового пытаешься донести ?



1 час назад, Mr. N сказал:

Ну я примерно про это и писал, только наоборот, за сброс пара при превышении Т., и давления..

Спасибо, что напомнил



и давай я задам ещё тебе вопрос , расскажи что будет если попробовать заставить работать твою НБК за 3500+тарелки + то что было в хозяйстве , под вакуумом ?



и ещё задачка

НБК с глухим паром может работать на отбор голов из сырца , разбавляем сырец до 10 гр крепости и прогоняем в подобранном режиме отбора 5-7 проц спирта , остальное собираем в отгон  , для дальнейшего укрепления на ней же и отбора хвостов из крепкой навалки (88-90 , на ней же подобрав третий режим по крепости отгона в 50 гр .

и не нужно никаких ЦП , РЕКТ КОЛОН.

и ещё все это может работать под вакуумом выдавая продукт несравненный по органолептипке с атмосферным дистиллятом.

может так коллона работающая на остром паре?











Изменено 8 апреля 2021 пользователем Naruto

[Mr. N 22]

8 часов назад, Naruto сказал:

Это азбука при постройке кубов

Я все понял, с советами детскими больше не лезу！😀

 Ну а счет работы под вак., тарельчатой , то ничем не сложнее, чем КТНБК, так же как и для эпюрации..

Ну и если над в КТ поставить пяток обычных пров тарелок, то кпд полюбому повысится, и ненадо там разбрызгивающих головок будет..

8 часов назад, Naruto сказал:

все это может работать под вакуумом

Трубу, квадратную, из тройки гнуть？

[Naruto 1 588]

@Mr. N  да че уж там из 10-ки, нет из таноковой брони,



1 атм наружнего избыточного давления выдержит квадрат такого сечения и высоты из 1мм стали и даже не хрустнет, мой ПВК  высотой метр и диаметром почти 80 см на 350 литров выполнен из 1,5 мм стали усилен через 15 см ребрами из уголка 10x10 и легко держит 1 атм избыточного давления, некоторые, то же пытались нас с Славой критиковать за куб "из фольги", ниче 3 года работает и работает.



НБК же будет все же из трубы, для запаса прочности аварийного, но никак не из за потенциальной работы под вакуумом

@Mr. N

2 часа назад, Mr. N сказал:

Ну и если над в КТ поставить пяток обычных пров тарелок, то кпд полюбому повысится, и ненадо там разбрызгивающих головок будет..

Дистилляция на тарелках и насадках дает совершенно другой по балансу примесей результат нежели прямые дистилляции с укреплением и потом однократным дроблением, при прямых дистилляциях отделяется только вода (и лишь незначительно отделяются хвостовые примеси) и потом изменив КРЕКТ промежуточных происходит дробление с уменьшением в одинаковое количество раз всех примесей (промежуточных и хвостовых)

На тарелках баланс примесей нарушается, хвосты рубятся практически полностью, промежуточные уменьшаются, но остаются и дистиллят выходит, по мне, так ни на что, кроме оборотного спирта для кольцевания, не годный. наращивание тарелок или высоты колонны насадочной приводит лишь к еще большему обдиранию...
Тарелки/насадки над НБК годны для борьбы с головными примесями или получением спирта , но никак не дистиллята под бочку.



3 часа назад, Mr. N сказал:

 Ну а счет работы под вак., тарельчатой , то ничем не сложнее, чем КТНБК, так же как и для эпюрации..

Будет забавно посмотреть на твой ПГ воткнутный в ваккумную НБК напрямую... (ты плохо представляешь ребе работу под вакуумом.) скорее всего его содержимое просто выплюнестя в колонну, те к пг надо городить еще высокий сепаратор и обьемный, что бы водичка плескалась внизу, а не пыталася свалить в трубу,





[dim65 200]

11 часов назад, Naruto сказал:

работать на отбор голов из сырца , разбавляем сырец до 10 гр крепости и прогоняем в подобранном режиме отбора 5-7 проц спирта , остальное собираем в отгон  , для дальнейшего укрепления на ней же и отбора хвостов из крепкой навалки (88-90 , на ней же подобрав третий режим по крепости отгона в 50 гр .



Ты ходишь вокруг да около темы ЛИНАС аппараты с термостабилизацией.

Головы так как ты пишешь не отобрать.

Не даром 100 трубочные монстры были сделаны для ЛИНАСа.

Подобрать режим это как ты видишь? Подача- нагрев или что то ещё?

[Naruto 1 588]

@dim65 почему же не отобрать ? Я же не отбираю головы с той же тщательностью как для ректа , сейчас я отбираю из куба в первый , второй и совсем чуть чуть (а то и вообще не отбираю) в третий , на полной скорости по объему АС в первый около 5 проц вовторой около 3 проц , суммарно не больше 10.

Подобрать режим эти подобрать мощность и подачу таким образом , что бы при прокачтвпнии сырца разбавденного до 10 скажем гр в первый раз (посокльк из браги головы не планирую на бк отбирать ) выкипало 5 процентов по АС , те крепость отгона была ниже на 5 процентов (не градусов ) это вполне реально . Суть та же что и при кубовом отборе голов на прямоточнике , ведь по сути НБК с глухим паром это и есть маленький куб , с максимальной эффективностью за счёт плёночного режима работы .



Линас же это все таки полноценная ректификация , с тепломассобменом , мне лично это не нужно , а нужно повторить то что я сейчас делаю кубовым методом , но с меньшим по времени нагревом всего объема , и потенциальнно не ограниченом объемом браги .

Изменено 9 апреля 2021 пользователем Naruto

[Mr. N 22]

8 часов назад, Naruto сказал:

что бы водичка плескалась внизу, а не пыталася свалить в трубу,

 Чтото капец какойто...неужели все так страшно？

8 часов назад, Naruto сказал:

Тарелки/насадки над НБК годны для борьбы с головными примесями или получением спирта , но никак не дистиллята под бочку.

3-5-10-15 тарелок на которые льется сверху брага, установленные над выходом пара из труб кт...Будут являться частью НБК, и никак не повлияют на состав СС...

[Naruto 1 588]

17 часов назад, Mr. N сказал:

Чтото капец какойто...неужели все так страшно？

Жил бы ты поближе , я пригласил тебя посмотреть в диоптор пароотделителя выпарной установки , все очень там весело. Хотя конечно настроить обоолувоание возможно , новот это не просто так возьмём из "скороварки пГ " и подоткнем  шланг подачи пара в колонну .



17 часов назад, Mr. N сказал:

кт...Будут являться частью НБК, и никак не повлияют на состав СС...

А на что они повлияют тогда ?

[Mr. N 22]

10.04.2021 в 15:35, Naruto сказал:

подоткнем  шланг подачи пара в колонну .

Ну да,так и надо сделать...какие проблемы то？

10.04.2021 в 15:35, Naruto сказал:

на что они повлияют

повлияют на отжатие спирта,также как и в обычной нбк, так же как и высота трубок в ктнбк..

Изменено 11 апреля 2021 пользователем Mr. N

[deen 96]

Начну с истории...

На заре своего увлечения самогоноварением, я молодой и амбиционзый, решил замочить нбк.

Это был эпический проэкт.

Нбк, с автономным охлаждением.

Но так как опыта было мало и режимы неизвестны, то я заложился на все возможное в этом проэкте:

6 датчиков температуры

Цифровой датчик давления в парогенераторе

Тонометр, для того же.

Поплавковый датчик уровня в парогенераторе.

Автодолив.

Вода проходит через доохладитель, потом через холодильник, затем добирает энергию из барды, подогревает брагу, ну и ныряет в радиатор охлаждения....



В железе все было готово, вместе с прельстатикой, но попробовав качественные напитки, пришел к выводу, что нбк и сахарный сем мне нафиг не нужен. Да и оказалось большой сложностью навесить на все это автоматику.



Поэтому я сделал себе пвк на 70 литров с автономной. (Многое перекачало в пвк нбк)



Сейчас, созирцая остатки, подумал, а почему бы не гнать жидкую часть затора на нбк, а осадок на ПВК?

Нечто вроде фильтра всегда можно сделать, чтобы дробина не попадала в нбк...



Что у меня осталось от той затеи:

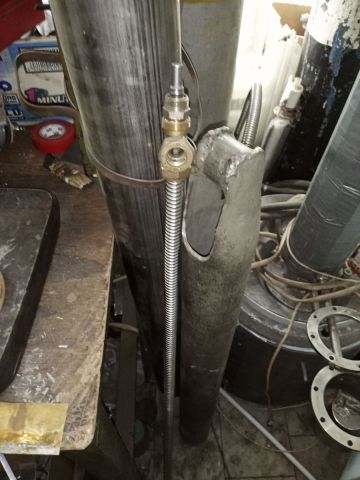

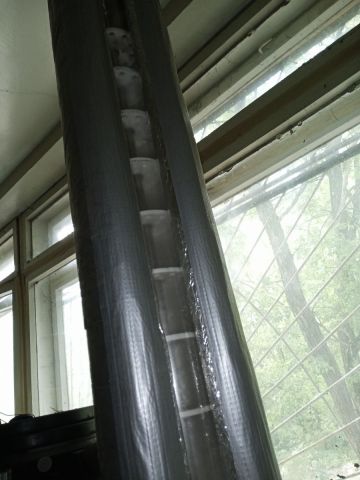

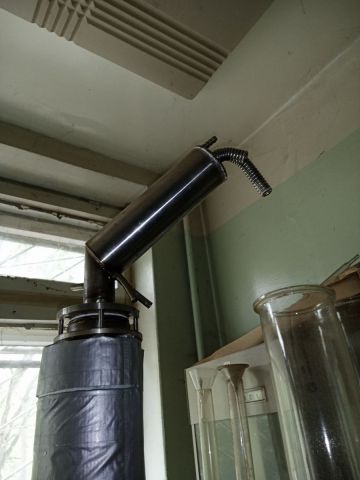

Труба 63 мм внутренний диаметр высотой около 180 см с 23 провальным тарелками из фотопласта. Верхняя часть трубы из кварцевого стекла(наблюдать верхний захлеб)

Положительный холодильник с нержгофрой.

Теплообменник для предподогрева браги - 10 мм трубка, внутри нержгофры, 140см длинной

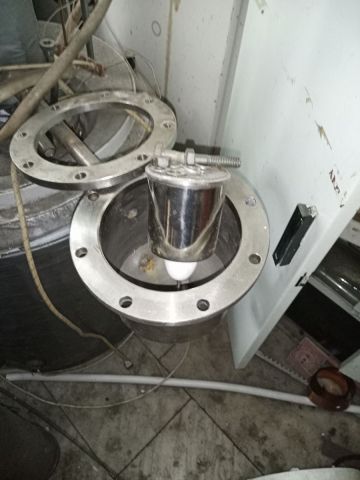

есть поплавковый бардаотделитель, но он великоват, да и не проверял я его в работе.

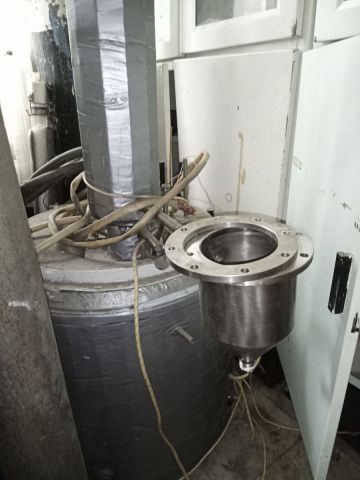

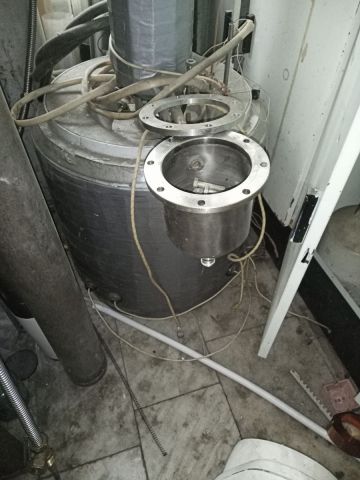

Парогенераторе мне не нравится. Объем у него 40 литров, что полностью убивает всю прелесть быстрого старта, да и хотелось бы повесить все на стену.

[deen 96]





Получится использовать эти запчасти для постройки нбк?

Какая схема мне пойдет, для реализации с минимальными вложениями?

Автономку  хотелось бы оставить(подключу к имеющейся)

[deen 96]

Сделаю уточнения:

Общая высота колоны около1,5м.

Диаметр внутренний 58мм.

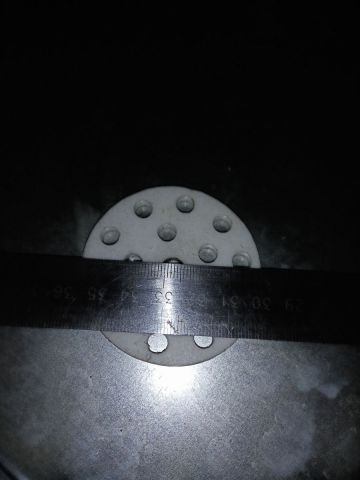

Провальные тарелки 15 отверстий диаметром 6 мм.

Есть у меня мысли по парогенератору:

Емкость 1 - непосредственно вырабатывает пар. Для изготовления достаточно просто трубы с заглушкой и резьбой для тэна.

Емкость 2 - соеденена с 1 двумя трубками. Высотой емкости 2 можно регулировать уровень в 1.

Так как разнесена будет далеко, то материал для изготовления - любой, лиш бы держал давление.

3 - запас воды, соединение с 2 двумя трубками. По одной трубке, аэролифтом поступает вода, по другой сливается обратно.

Аэролифт - компрессор от аквариума.

Забыл про доохладитель или предподогрева браги(они были у меня сделаны идентично)

Нержгофра с трубкой в 10 мм

[Master_1 41]

Вопроса то и нет, судя по последней фотке у тебя всё готово, прдеподогрев в дефе, ставь доохлодитель и вперёд.

[deen 96]

А от барды брать тепло?

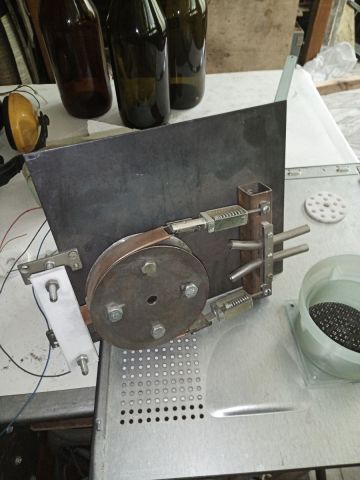

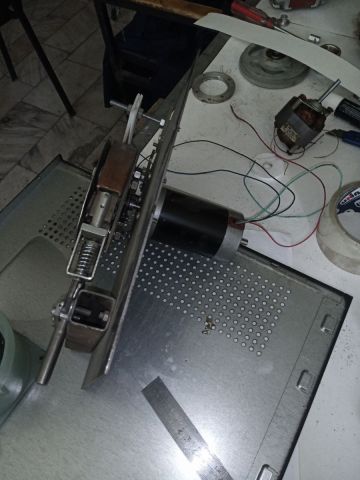

Да, еще забыл, что есть прельстатика самодельная на шаговике

[Master_1 41]

У меня в дефе 3 м тр 8 мм ,нагревает брагу 78-87*, в зависимости от скорости подачи, этого достаточно. У тебя гофра ,думаю не меньше нагреет. Проверь 70* есть и нормально.                                                                                      Сбрехал, 87* это было с дополнительным от барды.

Изменено 24 мая 2021 пользователем Master_1

[deen 96]

Так, подитожим:

1) браги достаточно, чтобы сконденсировать весь пар и прорыва газов через ТСА не будет.

2) пустить воду в доохладитель, чтобы довести СС до приемлемой температуры.

Отлично, меня это радует.

Мне остается по железу - сделать компактный пароген.

Так как эта бочка в 40 литров имеет стенку 4 мм, а крышка 10мм.



Теперь самый интригующий вопрос.

Как регулировать эту хрень?

Фактически в нбк, главным является датчик температуры в барде. По нему можно судит о полноте отжатия.

Так же есть врезки в колону под датчики на высоте 500мм и в самом верху, в паровой зоне.(справочные)

Могу так же врезаться и смотреть температуру входящей в колону браги.



Но главный только один - температура барды!!!



Прельстатика - могу только вручную крутить подачу, с обратной связью туговато(я профан в МК)((((



И остается завязать датчик барды с подаваемой мощность на тэн парогена.(или дельту между датчиком барды и датчиком температуры в 500мм от низа колоны)



Зы в общем я не знаю как сделать, подскажите, как это сделать правильно))))





[Kabanchik 7]

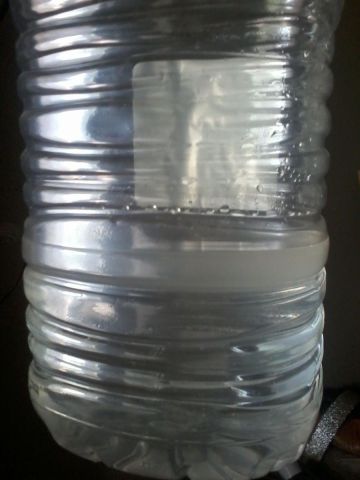

Подскажите по УНБК, может из ТСА вылететь сивуха? под ТСА стояла 5л баклаха, сегодня глянл в ней примерно 1.5л из которых около 250г отслоилась муть сверху.

Как собрал запустил первый раз, пока разобрался с управлением-укреплением литров 100 перегнал с выходом крепостью 70, потом вторую половину уже в отдельную емкость собрал 94 (измерял асп3 брешет в меньшую сторону знаю), а первую половину разбавил до 10гр и загнал тоже в колонну следом получив также 94.

Могло в начале погона изики закинуть аж в ТСА? с охлаждением тоже игрался (автономка) температура в дефе поднималась и до 90 в первой половине процесса, в баклахе было примерно 1л воды перед запуском





2 часа назад, deen сказал:

Диаметр внутренний 58мм.

Провальные тарелки 15 отверстий диаметром 6 мм.

где тарелки делал? почем обошлись?

Изменено 24 мая 2021 пользователем Kabanchik

[deen 96]

20 минут назад, Kabanchik сказал:

где тарелки делал? почем обошлись?

Сам делал, только у токоря заказал кондуктор, по которому отверстия сверлил.

Берешь тиски, кусок трубы(в которую собираешься ставить эти тарелки) затачиваешь.

Деревянная доска, лист фторопласта и труба. Сжимаешь в тисках - кружечек готов. Накладываешь кондуктор - сверлить отверстия.

Изменено 24 мая 2021 пользователем deen

[Kabanchik 7]

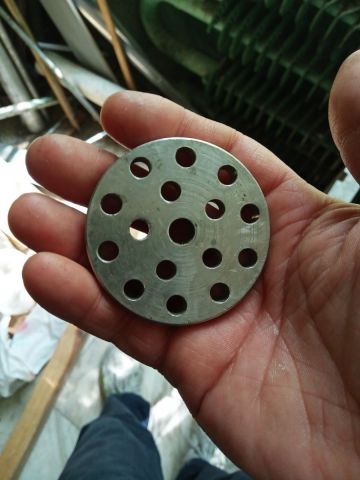

@deen А, понял, я подумал у тебя нержовые они, еще удивился толщине, смотри у фторопласта есть один минус, он при нагреве, в стекляшке, когда вплотную вырезан, расширяется и тарелка становится наперекос, у СиВ такая беда была, но вроде работало.

[deen 96]

Я гонял эту колону на воде, косяков не наблюдалось, правда барботаж был разный на тарелках, наверное по стенке некоторые травят по чуть.

Ну и фторопласт у меня 4-4,5 мм толщиной. Такой не завернется

[Kabanchik 7]

@deen Ну с такой толщиной возможно, меня бы жаба задушила такую высоту терять в межтарелочном)) а барботаж разный снизу меньше к верху больше? если да то это всегда так, у меня нижние три тарели на 15мм меньше по высоте стоят, всё стабильно. А по стенке травить с такой плотностью вырезки не даст сама жидкость, по типу как масло в цилиндре двс.

Тоже чтоли фторопласт запилить. сколько такой лист стоил?

Изменено 24 мая 2021 пользователем Kabanchik

[deen 96]

Какой фторопласт валялся, с того и напилил. Эхо СССР....

Нет барботаж был разный без какой-либо зависимости. Тоесть на первой есть, на второй нет, на пятой есть... Как-то так.

Возможно сечение кварца по сечению не постоянно, а может простое рукожопство при изготовлении тарелок))))

Изменено 24 мая 2021 пользователем deen
