Основное оборудование в ВД

[POLE]

1 час назад, Юнга сказал:

Как  будет воспринято датчиком кипение жидкости не понятно, по паспорту он емкостного типа. Пока не приобретёшь датчик и не попробуешь применить его на практике не поймёшь его чувствительности и точности, но информация о нём меня заинтересовала.

Мне понятно. Проходили болтанку показаний датчика. Нужен стабильно, плавно изменяющийся уровень, тогда не будет дергания клапана.

[Юнга]

41 минуту назад, POLE сказал:

Мне понятно. Проходили болтанку показаний датчика. Нужен стабильно, плавно изменяющийся уровень, тогда не будет дергания клапана.

Другими словами  -  болтанка показаний датчика(дребезг контактов -словами электрика)  и явились причиной выноса уровня жидкости за пределы зоны её кипения в ММЦ(выносная трубка)?

А как ты думаешь, можно ли доверить такому датчику контроль уровня в выносной трубке, чтобы не заморачиваться с поплавком? Это несколько упростило бы практическую реализацию ММЦ. По моему, то, что можно увидеть на видео по ссылке, внушает надежду.



Изменено 15 мая, 2020 пользователем Юнга

[POLE]

13 часов назад, Юнга сказал:

Другими словами  -  болтанка показаний датчика(дребезг контактов -словами электрика)  и явились причиной выноса уровня жидкости за пределы зоны её кипения в ММЦ(выносная трубка)?

Немного не так. дребезг контактов приводит к лихорадочной работе эл.магн клапана. Посмотри как кипит флегма в ММЦ.

13 часов назад, Юнга сказал:

можно ли доверить такому датчику контроль уровня в выносной трубке, чтобы не заморачиваться с поплавком?

Можно попробовать. Должен работать, но трубка должна быть широкой, примерно 1/2 дюйма. Если меньше, что не уверен что этот датчик будет стабильно работать.

13 часов назад, Юнга сказал:

Это несколько упростило бы практическую реализацию ММЦ.

Кроме этого датчика есть еще щелевые датчики. Срабатывают на перекрытие оптического сигнала в щели. Цепляются на релейный модуль. Есть с подстройкой чувствительности. Эти проще садить на трубку. Прикупил пару, но пока руки не дошли для практических испытаний.

[megaspeed]

Комрады, где можно купить трубки гофрированные на ММЦ?

[Олег6]

на испытаниях водой верхняя трубная решетка не работает: отверстия 8мм, трубки 7,5мм, на 1-2 рядах от точки подлива флегмы вся вода утекает вниз, до большинства трубок не доходит. Точка - второй ряд у края, еще и в щель с колбой сливается. Наклонял решетку по разному, особо не помогает. Чего-то непонятно, как это регулировать. Может, когда флегма будет кипеть, щели подзакроются.

[Олег6]



Собрал ММЦ и конденс, дал туда атмосферу, проверял мыльной пеной. Подпаял несколько мест. Когда пена перестала показывать утечки, сунул конструкцию в ванную под воду. Еще несколько мест пузыри пускают.

Как то меня разочаровала пайка, как технология силового соединения. Капризная технология. Вроде залудишь всё предварительно с кислотой, потом формируешь ванночку жидкого олова, хороший слой, всё аккуратно выглядит. А свищ остается. Толи какие-то части поверхности не пролуживаются, и это не видно под оловом, толи остатки кислоты, кипящей под слоем олова, пробивают микроскопические канальцы в застывающем олове, толи окалина под слоем олова прилипает к поверхности детали.. Вообщем, это не та технология, которая прощает ошибки монтажа, и, более того, даже при правильно монтаже требует многократных проверок и переправок.



[Юнга]

7 часов назад, Олег6 сказал:

Капризная технология. Вроде залудишь всё предварительно с кислотой, потом формируешь ванночку жидкого олова, хороший слой, всё аккуратно выглядит. А свищ остается.

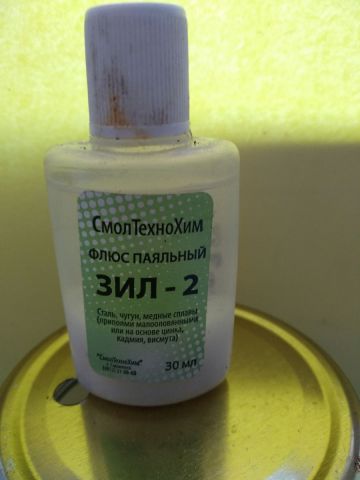

Всё дело в флюсе, которым ты пользуешься. Ортофосфорная кислота безусловно хороша в этом качестве, но есть одно НО  - наносить кислоту нужно непосредственно перед пайкой, если промежуток больше 1минуты, то на поверхности металла образуется тонкая плёнка фосфатов и тогда нужно тщательно промыть место пайки и вновь его зачистить. Надёжность лужения и пайки н/ж многократно улучшает применение(добавление) хлорида амония(нашатырь, но это не нашатырный спирт), для этого в порошек хлорида амония нужно добавить немного воды и нанести на место пайки. Можно приобрести флюс ЗИЛ-2- там присутствует ортофрсфарная к-та и нашатырь.



[Олег6]

5 часов назад, Юнга сказал:

наносить кислоту нужно непосредственно перед пайкой, если промежуток больше 1минуты, то на поверхности металла образуется тонкая плёнка фосфатов и тогда нужно тщательно промыть место пайки и вновь его зачистить. Надёжность лужения и пайки н/ж многократно улучшает применение(добавление) хлорида амония(

Я это заметил. Вполне возможно под слоем олова остаются участки «неприклеевшегося» олова. По ним и травит

[dim65]

@Олег6 флюс надо получше чем чистая ортофосфорка. Вот Юнга правильно написал.

Еще есть флюс раствор солянокислого гидразина. Тоже очень хорошо я пробовал.

нержавейка в твоих трубочках не самая лучшая надо флюс подобрать

[makh]

Есть специальный флюс для нержи с хлоридом цинка (ZnCl₂), замечательно работает не только на нерже. Но ядовитая штука, аккратно с ней надо работать, чтоп не надышаться..

[moroz-85]

@vanyok привет, Иван! Ну, раз влился в ветку, то покажи народу винокурню свою с оборудованием)

[vanyok]

9 часов назад, moroz-85 сказал:

@vanyok привет, Иван! Ну, раз влился в ветку, то покажи народу винокурню свою с оборудованием)

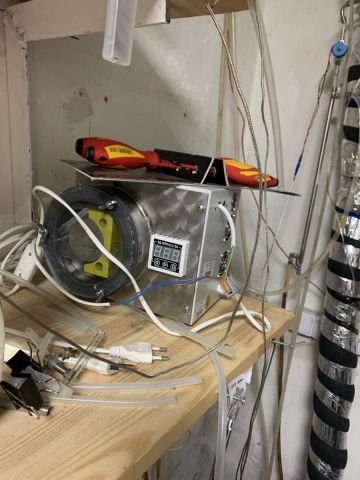

По просьбам коллег, публикую краткое видео. Сорри за качество.













Изменено 25 мая, 2020 пользователем vanyok

[Юнга]

Только что, vanyok сказал:

повесил ютуб

Просмотрел видео, всё круто. На счёт проблем со шлюзом - я думаю, что вакуумный перистальтический насос решит все проблемы.

Изменено 25 мая, 2020 пользователем Юнга

[Олег6]

Посмотрел флюсы. Валяется у меня Флюс-паста Паяльный жир активный. В нем есть цинк хлорид, аммоний хлорид. Может, малая концентрация. Как-то его замешать с ортофосфорной, будет новый супер флюс.

Пока и со старым флюсом запаял все непропаи, которые смог найти. По 3 раза некоторые места пришлось паять.

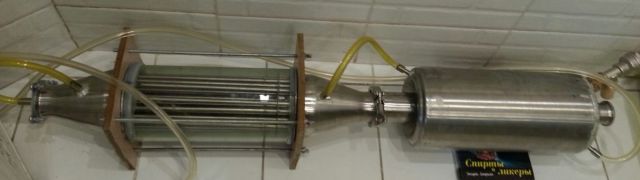

Ресивер 5л + ММЦ и конденс 7л, много трубки пвх, натекает 0,1кпа за 20мин. При том, что ресивер, считай, не натекает. Наверно, с этим уже можно дальше идти.

Пока для меня самый эффективный способ искать дырки - погружать надутую конструкцию под воду и следить за пузырьками. Обнаруживаются дырки, которые пена не выявляет, т.к. пена живет недолго, и пузырек не успевает надуться до заметного состояния. Как более мелкие дырки искать - пока не нашел.



[vanyok]

19 минут назад, Юнга сказал:

вакуумный перистальтический насос решит все проблемы.

К сожалению не решит. Насос от Шульмана (СИВ) сначала вернул ему на переделку, потом и вовсе пришлось его выкинуть... дело в том, что на вакууме примерно от -91 он перестает откачивать дистиллят, а потом перетирается трубка. В общем теперь он пылится на полке. Даже не стал разбирать и чинить его в сотый раз 😒

[moroz-85]

@Юнга чтоб ты не считал, что питерские повсюду в ветке, вот коллега у вас там поблизости)))





[POLE]

@vanyok Иван. Не увидел на твоем видео  обратный клапан на вакуумной линии между конденсатором (или доохладетелем) и тройником  вакуумной линии на шлюз. Есть?

[vanyok]

5 минут назад, POLE сказал:

Есть?

Нет. А зачем он там? У меня датчик давления на ресивере стоит, не на кубе...

или я что-то не понял?

Изменено 25 мая, 2020 пользователем vanyok

[den45]

2 часа назад, vanyok сказал:

По просьбам коллег, публикую краткое видео.

Можно про автономку по подробней,какой кондей использован и какую мощность удаётся утилизировать?

Изменено 25 мая, 2020 пользователем den45

[POLE]

27 минут назад, vanyok сказал:

Нет. А зачем он там?

Дело не в датчике. При завоздушивании шлюза и последующего включения под вакуум происходит падение вакуума на 1 кПа. в системе. В этот момент пары в кубе останавливаются и отбор прерывается. Чтобы этого не было ставится обратный клапан на вакуумную линию сразу у выхода на вакуум с конденсатора. Процесс не будет торомозиться, но вак насос будет врубаться кратковременно.

Тут схема.

Изменено 25 мая, 2020 пользователем POLE

[vanyok]

13 минут назад, POLE сказал:

Дело не в датчике.

Я понял о чем речь.
Дело в том, что сейчас клапан завоздушивания шлюза подключен не к ресиверу, а к трубе конденсатора (это тса дистиллятора атмосферного). воткнул так, потому что раньше прорывались пары непосредственно из этого клапана прямо в ресивер. Подумаю как вернуть назад и поставить обратный клапан.

21 минуту назад, den45 сказал:

Можно про автономку по подробней

Взял кассетный кондей Haier на авито, по паспорту 13квт холода.
из Китая привез теплообменник фреон-гликоль, но похоже мощность его не 15квт, китайцы видимо приврали, в общем, мощности кондея хватит еще на один такой же теплообменник.
500л аккумулятор охладил с 16 до -5*С примерно за час, поэтому какую мощность он может утилизировать надо считать из этих параметров 🤷🏼‍♂️

[den45]

7 минут назад, vanyok сказал:

поэтому какую мощность он может утилизировать надо считать из этих параметров

Если он у тебя к системе,то на какой мощности ты перегоняешь?



[vanyok]

33 минуты назад, POLE сказал:

Тут схема.

Да, я собирал ее с твоей помощью. 👍🏻Потом я пришел к выводу, что На линии дистиллята обязательно надо ставить доохладитель, тк из конденсатора такого типа (по сути дефлегматор) вытекает теплая флегма, и при ее крепости 90-93% она потом способна закипать снова в газоотделителе!

21 минуту назад, den45 сказал:

34 минуты назад, vanyok сказал:



Если он у тебя к системе,то на какой мощности ты перегоняешь?

максимум на атмосфере мой пвк выдает 12квт. На вакууме я больше 4-5квт не давал, тк не справляется конденсатор который на видео. Да и вак. насос перестаёт справляться и начинает расти давление. Все это чиллер съедает спокойно (атмосферу 4-5час(больше не надо было), вакуум сутки стоял)...

[den45]

50 минут назад, vanyok сказал:

Взял кассетный кондей Haier на авито, по паспорту 13квт холода.

13квт это не мало  сколько он при этом электрич. потребляет киловатт 5наверное. У меня тут сплит 24 сейчас есть у него в два раза меньше,то есть если на нём чилер собирать то 2-2,5квт получится утилизировать.

Изменено 25 мая, 2020 пользователем den45

[vanyok]

Важно правильно баланс системы рассчитать. То есть правильно подобрать трв и теплообменник. Тогда он будет работать с наибольшей эффективностью. В моём случае теплообменник мал, поэтому система работает не на полную мощь, а потребляет так же...

но думаю это немного другая история и не по текущей теме...
