19.03.2020 в 14:16, Олег6 сказал:

забъется как на алюмине

Парафин помогает, чтоб не забивалось. Пару движений напильником по свечке, а потом пилить люминь..

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
7 часов назад, AlexRed сказал:

Кто пробовал применить компрессор от холодильника в качестве вакуумного насоса,

Гы я тут недавно на Авито 2НВР-4,5Д за 2тр. купил при том в отл. состояние,случайность конечно,но тем не менее.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
10 часов назад, moroz-85 сказал:

хватит про насос думать - он низшее звено.

может и низшее, но без него никуда.

А когда есть насос и датчик с реле, то от степени разряжения которое доступно насосу можно плясать в сторону всего остального.



к примеру мой основной копрессор на алике совсем не дорогоhttps://aliexpress.ru/item/1000006231059.html?spm=a2g0o.detail.1000014.15.53b2460fBHGaiV&gps-id=pcDetailBottomMoreOtherSeller&scm=1007.13338.128125.0&scm_id=1007.13338.128125.0&scm-url=1007.13338.128125.0&pvid=01e6d429-f672-4e35-9f30-8cb7e6ec8b19



А вот кстати интересный экземпляр :  https://aliexpress.ru/item/32835798107.html?spm=a2g0o.productlist.0.0.1d614afdEY8Ora&algo_pvid=9222c381-fb3a-44f2-bb9c-8923a8e39195&algo_expid=9222c381-fb3a-44f2-bb9c-8923a8e39195-42&btsid=0b8b034e15847725582475140e0efb&ws_ab_test=searchweb0_0,searchweb201602_,searchweb201603_

он один качает до 7,2 кПа остаточного и его хватает на куб 240 литров, а если его подключить последовательно ? даже интересно, А там есть ещё и стремя двигателями, вот где разгуляться то !!!

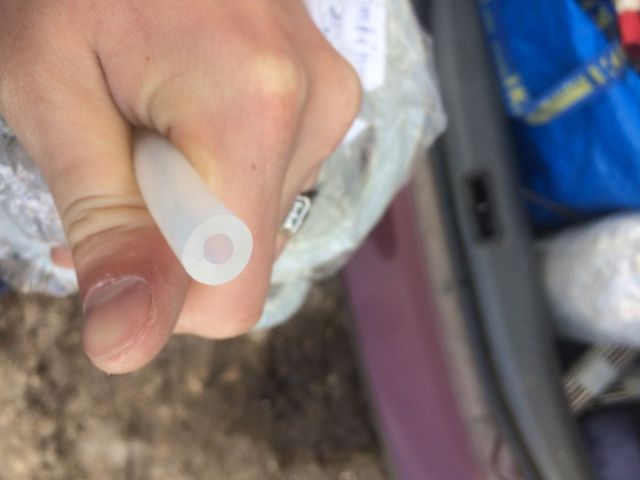

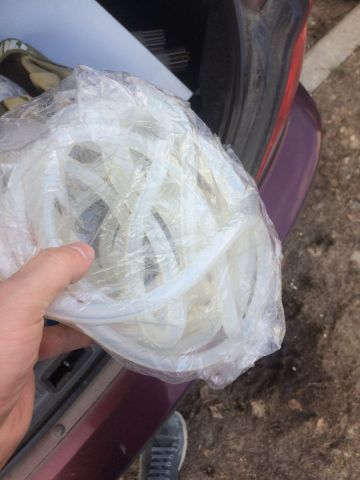

недавно получил силиконовые трубки которые заказывал и оплачивал в середине января в питерской конторе. медсиликон.

итог : 1 кг силикона ~ 9,5  метров трубки обошёлся мне  в 1850 руб + 1350 руб. доставка ТК..  -  Но оно того стоит.

Трубка внутр. 6,0 мм. стенка 3,0 мм., одевается на нерж. трубку 8,0 мм нетрудно, но плотно. Снять ещё сложнее. Не травит в местах соединений, гарантированно не схопывается при любом доступном нам разряжении. Силикон 5*1,5 в топку. (схлопывается ниже 9,0 кПа остаточного, натечки через стенку)

Минусы :  - пока не придумал как пережимать (((





Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
51 минуту назад, EVlzh69 сказал:

Силикон 5*1,5 в топку. (схлопывается ниже 9,0 кПа остаточного, натечки через стенку)

Тоже нахер выкинул его. Оставил пару кусков на ВакФильтрацию. Взял себе по 140р/м 5*3мм. Наверно там же



Новую приемную ёмкость сделал из двух уровней ТК 4” + переход с 4 на 1,5” и штуцер забухал новый. Крышка на банке от 223 стала натекать.





Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

и как 5*3 одевается на нерж. трубку ?

тоже хотел её, но побоялся не налезет из за толстой стенки.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
12 минут назад, moroz-85 сказал:

Крышка на банке от 223 стала натекать.

 такая же фигня.

Но другая (новая) держит. попробую поменять прокладки местами.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
9 часов назад, EVlzh69 сказал:

Минусы :  - пока не придумал как пережимать (((

Гофманович не осилит?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

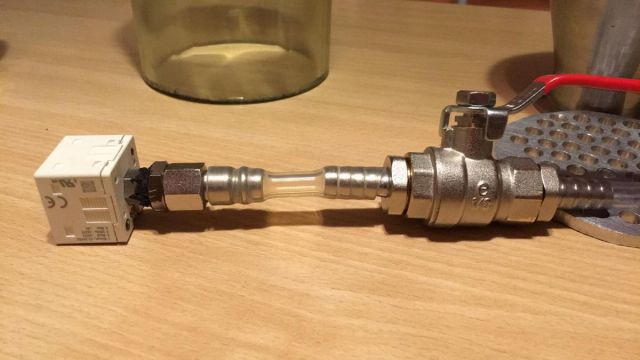

Продолжил эксперимент  "натечки в минимально возможной системе". Предыдущая здесь https://forum.grainwine.info/topic/3307-osnovnoe-oborudovanie-v-vd/?do=findComment&comment=451865.

На датчик накрутил штуцер, почти оливкой. С другой стороны шаровой край. Все резьбовые на анаэробном герметике. Только на датчик накручено на силиконовом. Какая, думаете, натечка?

90527537_328081641487133_8515829209094946816_n.thumb.jpg.4c50080563a06169d020b2fe1b8681e1.jpg

Не знаю. Уронил датчик на пол, теперь показывает козяки. Всё разобрал, жал везде, не помогает. Токопроводящая резинка к жк дисплею с краю отклеилась (а может и была такая), поджиманием козяки меняются, но не уходят. Видно, что основная логика датчика работает, проблема в дисплее. Видимо, контроллер дисплея накрылся, инет говорит, что так бывает.

Пару месяцев назад брал на али за 2000р, сейчас 2600р!

Нет худа без добра, у меня осталось ощущение, что датчик травил (может, это и невозможно?)



Изменено пользователем Олег6

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
1 час назад, okun сказал:

Гофманович не осилит?

мои по размеру не подходят. сегодня пробовал канцелярским зажимом большим, пережимает только когда трубка в двое сложена.



сегодня проводил ревизию клапанам которые перестали держать после проскока паров.

Во всех уплотнительные резинки корпуса в гуамно. Надо че то кумекать,  маслостойкую резину толщиной 2 мм. к примеру.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
8 часов назад, EVlzh69 сказал:

маслостойкую резину толщиной 2 мм. к примеру.

Силикон.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

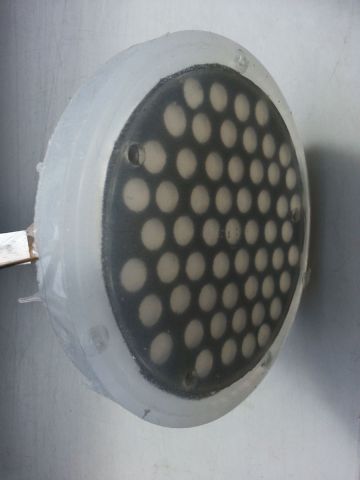

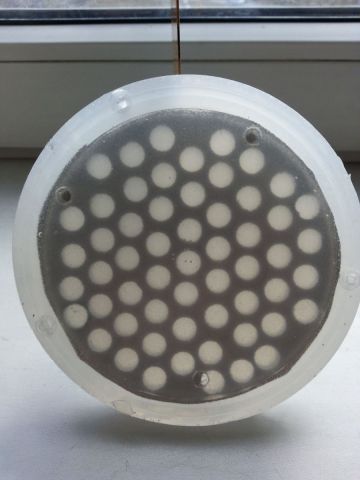

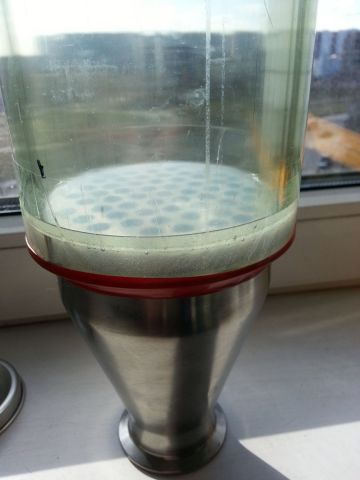

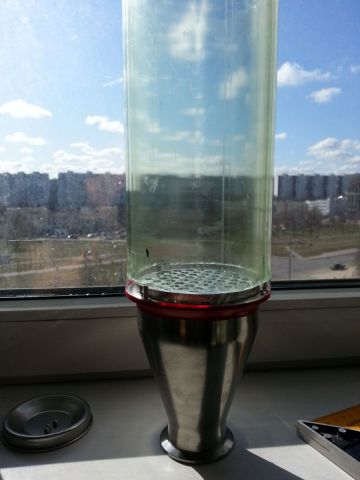

Трубная решетка из силикона



Форма                 Заливка

 20200322_104115.thumb.jpg.45347afbf32d731d1c3edc8713849ad9.jpg20200322_105622.thumb.jpg.75142ad6aada323f4e90dac083d7239b.jpg



Решетка

20200322_135528.thumb.jpg.7364610887dbf65ee3f49d92e4705ecd.jpg20200322_135634.thumb.jpg.347be97907f00c1a816544318f06e51c.jpg



17мм толщиной, внутри посередине 5мм дюраль

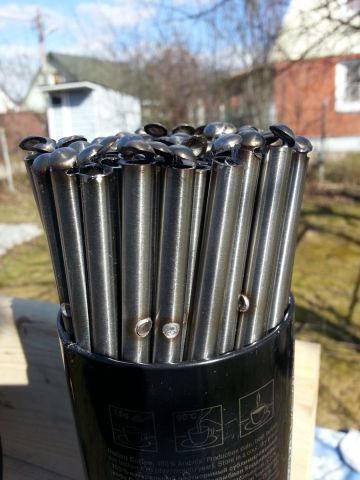

Решил сверлить 6 или 7мм отверстия и внатяг вставлять трубки.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
31 минуту назад, Олег6 сказал:

Решил сверлить 6 или 7мм отверстия и внатяг вставлять трубки.

Сверлить в силиконе?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Сверлить насквозь через заранее просверленные в дюрале отверстия диам 8мм.

Пробовал сверлить обычный (не 2-х-компонентный) силикон, нормально сверлится. Надеюсь с этим проблем не будет.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
15.03.2020 в 19:49, POLE сказал:

Примерно так, но на твоем рисунке не показаны трубки. А это важно. Кроме того в вакууме пар движется с большой скоростью и в основном по прямой траектории.

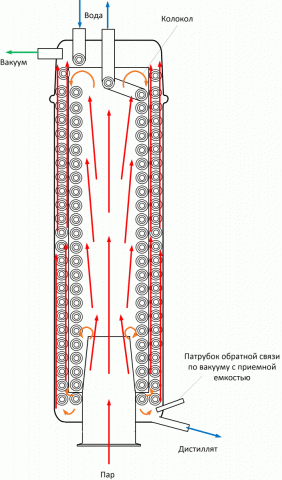

См мой эскиз.

Эскиз конденсатора схема дв пара.gif

правильно ли я понял что в среднем на подобную конструкцию требуется 5 м нержогофры нооминальным диаметром 15 мм. Размеры оптимальные(высота диаметр) нигде не нашёл, только ориентировочно  -  молочник, термос, гастроемкость упоминались,, кега 4-х литровая была.

Планируется 3-4 квт подводить,  но лучше изготовить с запасом и с расчётом на автономку.. Можно ли расти в ширь а не в высоту( есть низкая  широкая кастрюля с удобной отбортовкой на 5 л диаметр 25 см высота 10)?



Принимайте в свои ряды,, первый вакуумный перегон прошёл более чем удачно..Всем спасибо за подсказки... Всем доволен....Но надо теперь оборудование доделывать



чисто технический вопрос: как осуществляете вывод гофры из корпуса: пайка  или сварка? какие тех нюансы?

Изменено пользователем lsdf

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
15 часов назад, lsdf сказал:

правильно ли я понял что в среднем на подобную конструкцию требуется 5 м нержогофры нооминальным диаметром 15 мм. Размеры оптимальные(высота диаметр) нигде не нашёл, только ориентировочно

Ориентировочно на 1кВт 1 метр 15А нержогофры + 10% запаса. А дальше по конструкции.

Считать диаметры спиралей нержогофры следует от диаметра партрубка пара из куба. Отсюда и железо подбирать можно. Для корпусов использовал  корпуса магистральных фильтров (нерж),  ведра (прямые) для охлаждения вина (двойные и одинарные), кега, бидон и пр. Что находится на распродажах

15 часов назад, lsdf сказал:

Планируется 3-4 квт подводить,  но лучше изготовить с запасом и с расчётом на автономку..

5 метров должно хватить, но нужно плотно укладывать витки. Для автономки важно поперечное сечение трубы. Чем меньше сужений тем легче насосу прокачивать.

15 часов назад, lsdf сказал:

Можно ли расти в ширь а не в высоту( есть низкая  широкая кастрюля с удобной отбортовкой на 5 л диаметр 25 см высота 10)?

Можно только продумай как спирали укладывать и где будет выходить нержогофра из корпуса.

15 часов назад, lsdf сказал:

как осуществляете вывод гофры из корпуса: пайка  или сварка?

сварка навряд ли, потому что стенка 0,3мм у нержогофры, а на пайку или через фитинг с силиконовым уплотнителем можно.

15 часов назад, lsdf сказал:

Принимайте в свои ряды,, первый вакуумный перегон прошёл более чем удачно..Всем спасибо за подсказки... Всем доволен....Но надо теперь оборудование доделывать

с почином



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
20 часов назад, Олег6 сказал:

Трубная решетка из силикона

17мм толщиной, внутри посередине 5мм дюраль

Решил сверлить 6 или 7мм отверстия и внатяг вставлять трубки.

Ручным инструментом трудно выдержать вертикальность отверстий.

Как альтернативный вариант, если есть возможность много сверлить в толстой нерже, но нет возможности развальцовывать и много паять/cваривать, то можно рассмотреть такую конструкцию трубной  решетки:

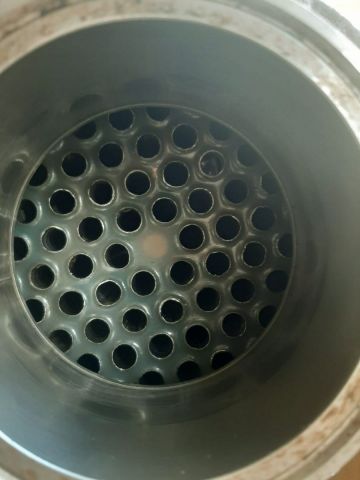

Две пластины нержи 3 мм с одинаково насверленными отверстиями под трубки. Диаметр отверстий чуть  больше диаметра трубок. Между пластинами 1см пустоты. Вставляются трубки без пайки-сварки. Слой между пластинами заливается 2-х-к силиконом. Затем пластины стягиваются винтами, заставляя силикон плотно обхватить трубки. Дополнительно, это же эффект можно использовать для герметичного крепления решетки в трубе: при стяжке силикона, он немного расширится по диаметру и зафиксирует решетку в трубе. Плюс - вся конструкция разборная.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
18.03.2020 в 07:48, EVlzh69 сказал:

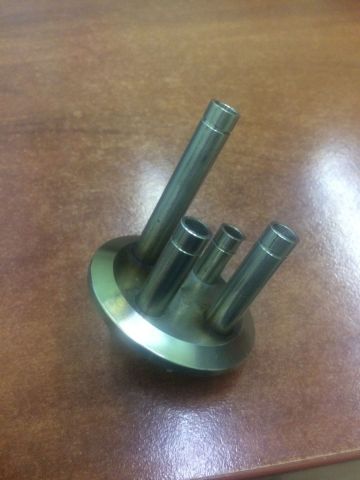

пришёл к выводу, что в конденсаторе конструкции РОLE на конце трубы которую предлагает удлиннить  Юнга надо ставить небольшое заужение конусом, дабы избежать стекания охлаждённого конденсата в куб  с витков нерегофры.

писал выше, что у меня малость нависает нержогофра над царгой https://forum.grainwine.info/topic/3307-osnovnoe-oborudovanie-v-vd/?do=findComment&comment=451891 и пытался оттолкнуть выступающую сторону витка "зубом" с противоположной стороны царги https://forum.grainwine.info/topic/3307-osnovnoe-oborudovanie-v-vd/?do=findComment&comment=451914. Не очень получилось. Кой чего еще пробовал, тоже не очень получилось.

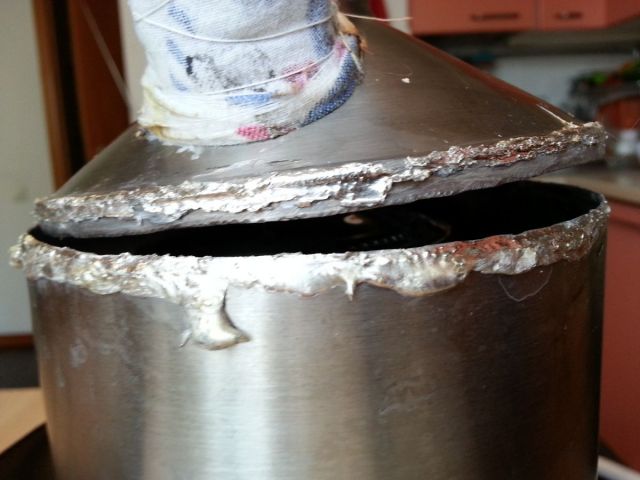

Сконцентрировался и отпаял взад крышку кеги. Без третьей руки бы не справился.

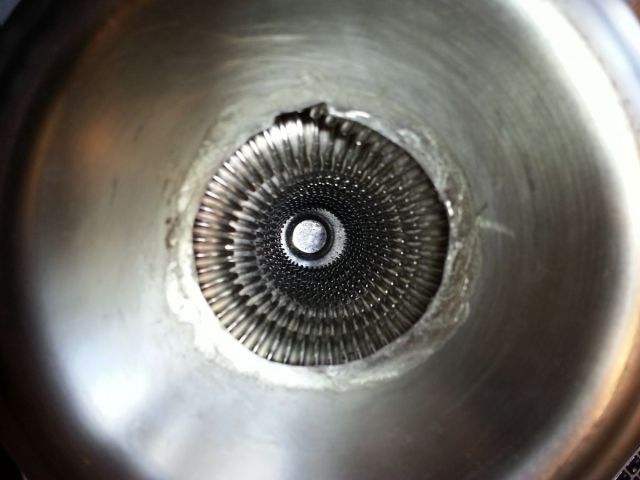

Хочу отметить для других еще один минус холодного пальца - надо предпринимать спец меры при пайке гофры и рядом, чтобы внутри пвх трубка не поплавилась. Но мне все равно хп нравится больше, какой то он технологичный, давление в квартире бесплатное.



Поставил на нижний виток гофры центрирующие накладки равносторонним треугольником, спираль отцентрировалась.

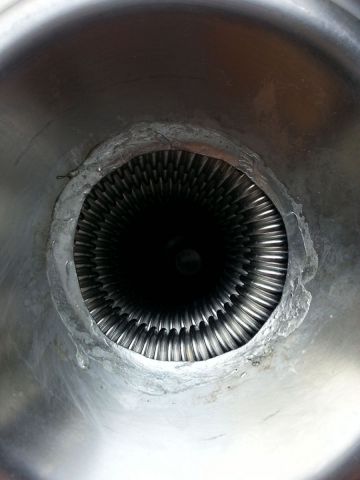

Раньше                 Стало

 881705461_20200319_105004.jpg.663fccdab8b3bc217a502a324c0bd75d1.thumb.jpg.5ca866cb0aeb7430b6fdfbb4ae719603.jpg20200323_163135.thumb.jpg.7d8d64876fc32fec9c51598e96914a67.jpg



Работа трех рук




Изменено пользователем Олег6

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

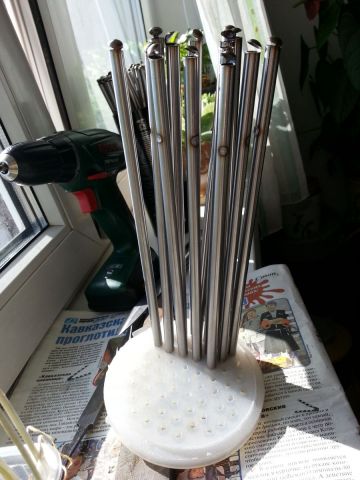

Продолжение про трубную решетку из силикона. Предыдущее здесь https://forum.grainwine.info/topic/3307-osnovnoe-oborudovanie-v-vd/?do=findComment&comment=452053

Двухкомпонентный силикон хорошо сверлится ручным фрезером на средней скорости (средней для фрезера) сверлом по дереву (не фрезой сверлом, не пером). Дрелью рвутся края, скорость маленькая. Отлично пробивается пробойником, но нетолстые пластины, мои 17мм не пробьешь. Фрезер при опускании автоматом соблюдает вертикальность. Насверлил 6мм отверстия без проблем, нигде не залез на алюмин внутри силиконовой шайбы (там отверстия 8мм).

Проблемы возникли откуда не ждал. При проталкивании трубок в отверстия, образовавшиеся внутри алюминя силиконовые колечки (8-6мм) слишком тугие, не пропускают трубку и норовят вывернутся наружу. Пришлось их высверливать: проталкиваешь трубку до алюминя, и с противоположной стороны сверлишь сверлом 6мм с заходом внутрь трубки, - силиконовое колечко отваливается и вылазит покалеченное наружу. Это бы ничего, если знать сразу технологию. Самое плохое, что силиконовая пластина деформируется, идет волнами после засовывания в нее много трубок. Все отливка точно под место (в частности, под неидеальный торец стеклянной трубы) идет прахом. Не имеет смысл делать идеальную форму, если потом будешь в нее внатяг вставлять трубки. Имеет смысл сделать простую плоскую пластину, а под ньюансы прилегающих поверхностей позже отливать отдельные прокладки.

Вообщем, с силиконом технология рабочая, если подкорректировать под встреченные проблемы, но какая то кривая.



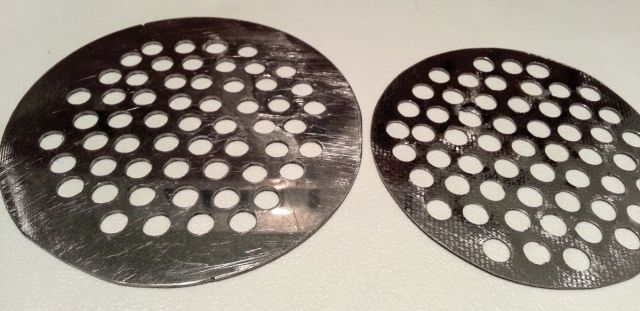

Опять думал, что все-таки кипятить спирт на силиконе нехорошо, что-то из него да выходит. Вернулся к классике: нашлась на даче нержа 2мм, прекрасно режется лобзиком, отверстия насверлил дрелью в стойке за час. Надеюсь трубки удастся припаять..

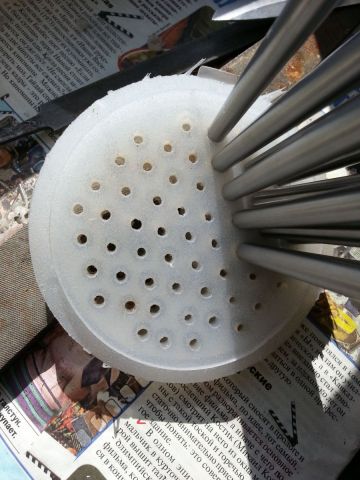

20200325_135537.thumb.jpg.61810368e8d51f0d3de98200fea5d1af.jpg     20200325_135522.thumb.jpg.072505aa3406b527b8bb61ed8aa5244d.jpg




Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

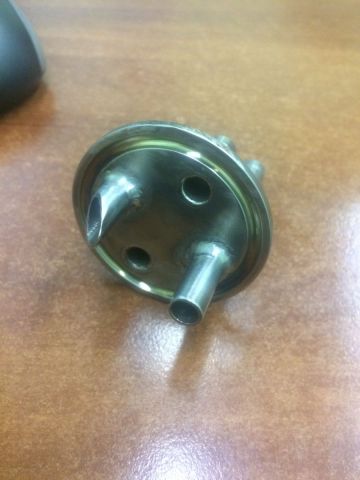

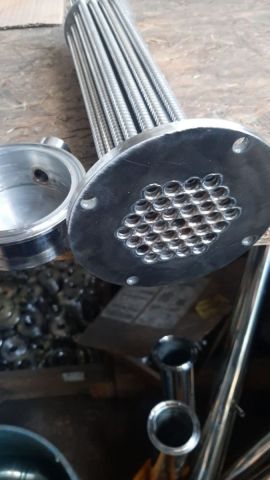

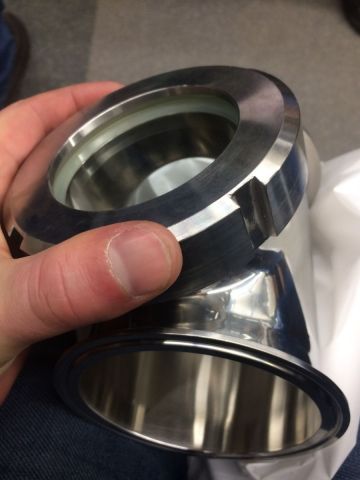

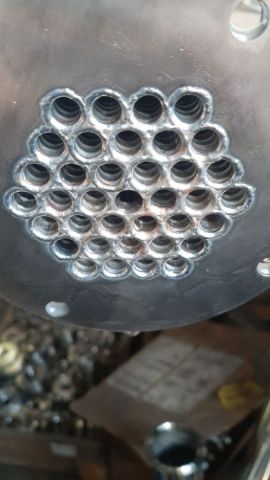

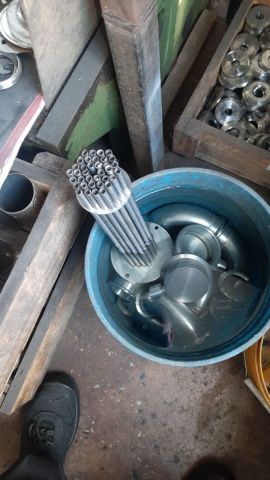

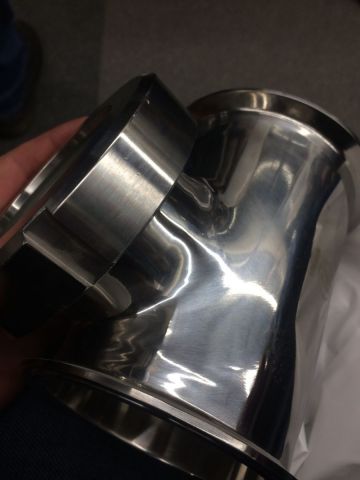

@Олег6 надо было собрать трубный пучок: верхняя решетка она по факту просто «висит», а нижнюю приварить к клампу, фланцу или ещё к чему. А трубки на нижней залить силиконом, предварительно армировав проволокой. А ещё лучше - стукнулся бы в личку, заварили б, для обитателей ветки помощь, да и трубки ещё есть. Последняя ММЦ форумчанина подвисла на карантине (фото). ММЦ деда с работы с силиконом (фото).





Изменено пользователем moroz-85

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
5 часов назад, moroz-85 сказал:

трубки на нижней залить силиконом

Обычный однокомпонентный силикон имеется в виду? Он как клей герметик работает, им можно герметизировать. А двухкомпонентный, он не клеится к нерже.

Двухкомпонентный он на порядки более правильный для нашего дела, из него делают трубки, прокладки. В однокомпонентном есть клеящие добавки, для холодной воды он может считаться пищевым, для горячей ССЖ - сомневаюсь.

Спасибо большое за предложение помочь! Бывает очень нужно. Пока попробую по своему рецепту сделать.

Pole тоже говорил про заливку трубок к трубной решетке обычным силиконом. Может кто-то сфоткать, как это получается. Он же вязкий, липкий, не течет, не разравнивается!

На последней фотке (где снизу нет сварки), трубки как крепятся, сверху силиконом залито?

Изменено пользователем Олег6

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
38 минут назад, Олег6 сказал:

На последней фотке (где снизу нет сварки), трубки как крепятся, сверху силиконом залито?

Да. Двухкомпонентным.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
1 минуту назад, moroz-85 сказал:
40 минут назад, Олег6 сказал:

На последней фотке (где снизу нет сварки), трубки как крепятся, сверху силиконом залито?

Да. Двухкомпонентным.

Странно. Он не должен герметизировать без сдавливания. Микрощели должны быть. Первое время держится на нерже, потом отходит легко. Может герметик какой хитрый?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
