Основное оборудование в ВД

[Teddy 140]

11 минут назад, Asus сказал:

И никаких тенов.

Ультразвуковой куб?

[Asus 107]

Ну да, микрокуб,  уж больно видео красивое. Вопрос только с реальной испаряемостью спирта и КР.

Изменено 30 мая 2022 пользователем Asus

[Teddy 140]

Испаряемость сей головки 5л/час.

Принцип работы - ультразвуковая кавитация.

То есть локальный нагрев и гидродинамические возмущения в виде микроударных волн, кумулятивных струек и микропотоков жидкости.

 Кавитационные пузырьки могут содержать разреженный пар.

Поскольку под воздействием переменного местного давления жидкости пузырьки могут резко сжиматься и расширяться, то температура газа внутри пузырьков колеблется в широких пределах, и может достигать нескольких сот градусов по Цельсию.

Имеются расчётные данные, что температура внутри пузырьков может достигать 1500 °C.

Следует также учитывать, что в растворённых в жидкости газах содержится больше кислорода в процентном отношении, чем в воздухе, и поэтому газы в пузырьках при кавитации химически более агрессивны, чем атмосферный воздух — вызывают в итоге окисление (вступление в реакцию) многих обычно инертных материалов.

Так что если захочется поэкспериментировать, то испортить бражку ультразвуковым крекингом вполне себе можно.



[Asus 107]

Юра, проверять надо, идея подана для затравки, если у кого-нибудь появится желание поиграться со своим домашним увлажнителем.

Для меня это пока тайга неизведанная..

[Gagarin 1 984]

1 минуту назад, Asus сказал:

поиграться со своим домашним увлажнителем

Ультразвуковой увлажнитель испаряет всё что в жидкости есть, то есть если его заправить водопроводной водой - все соли вместе с водой будут пылью вылетать и будут покрывать все поверхности в комнате. Поэтому, не применимо это на мой взгляд в перегонке, будет сплошной брызгоунос.

[Asus 107]

Есть такие сомнения и затруднения, но они решаются доп. тепловым испарителем, преобразователем тумана в пар, внутри куба.

Я всё время думаю над тем, как свести объём куба к объёму зеркала испарения в нём. Ищу решения.

[POLE 728]

@Asus ультразвуковое испарение используется для чистой воды.

Может быть применено только для чистых браг - снятых с осадка. Это сахарные после бентонита или агар агара.

Для браг с зерном или фруктовых по красной схеме не пойдет.

[Asus 107]

GJx

6 минут назад, POLE сказал:

Для браг с зерном или фруктовых по красной схеме не пойдет

Олег, есть практика?

Но УЗ отмывают даже нагары на частях двигателей внутр. сгорания. Может и густая брага разделится на осадок и туман?

Может в туман перейдёт жидкая фракция?

Тут нужен посмотреть.

[POLE 728]

5 часов назад, Asus сказал:

Может и густая брага разделится на осадок и туман?

Может в туман перейдёт жидкая фракция?

Тут нужен посмотреть.

Все может быть. Тут следует исходить из вязкости жижи. Вода хорошо распыляется. Вязкая кашеобразная брага нет.. Потом важна высота слоя воды над излучателем, что накладывает конструкционные ограничения.

[Aluda 2]

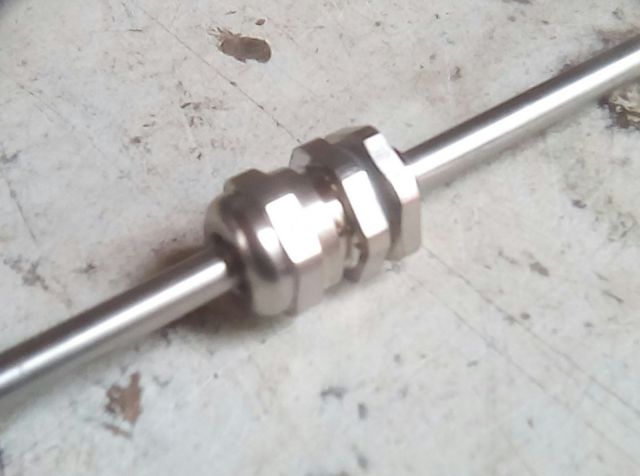

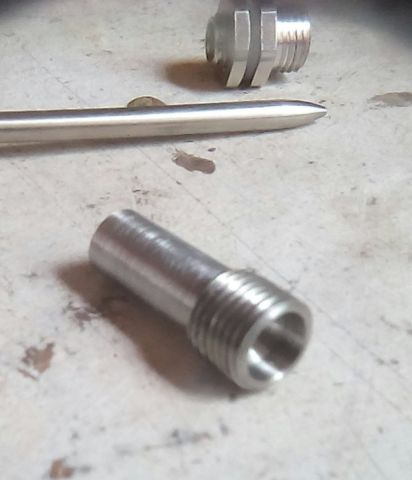

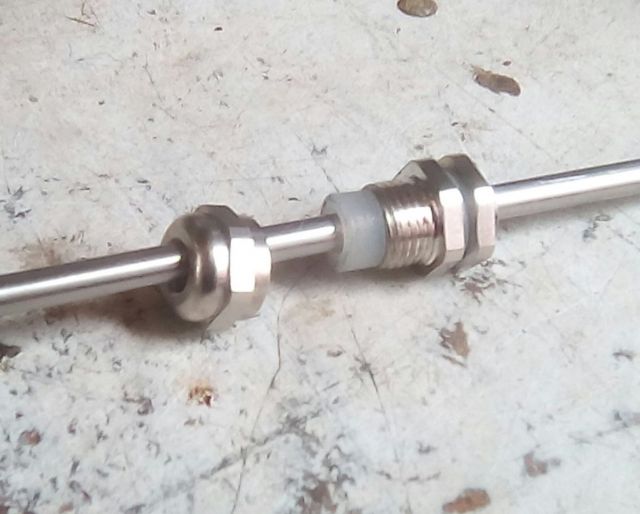

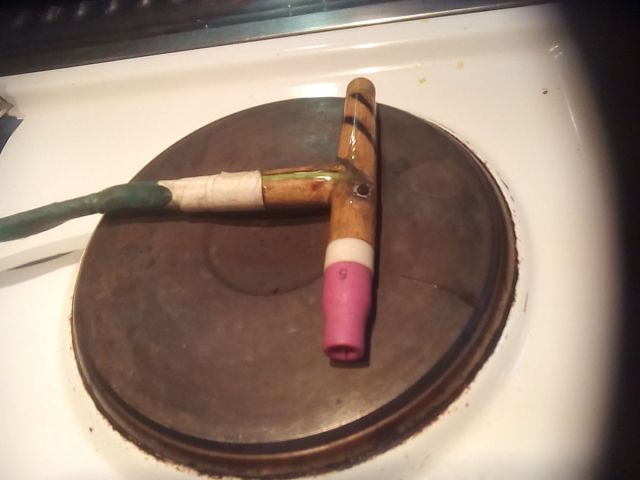

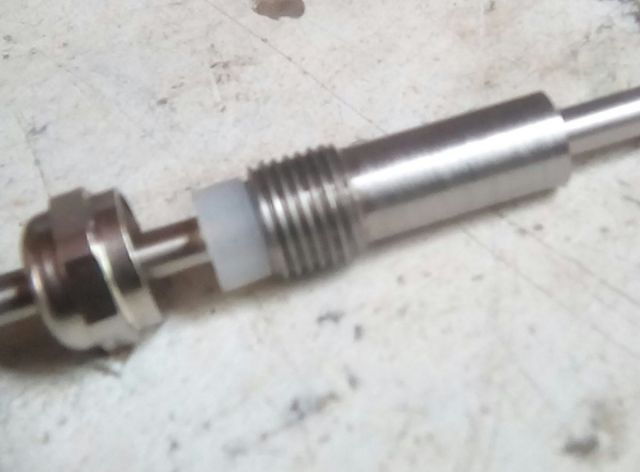

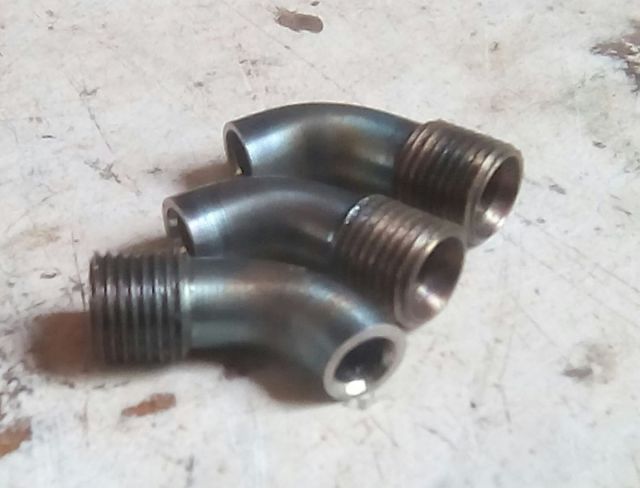

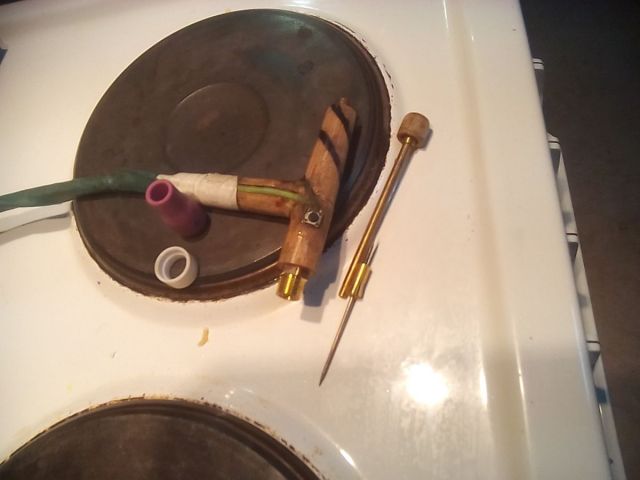

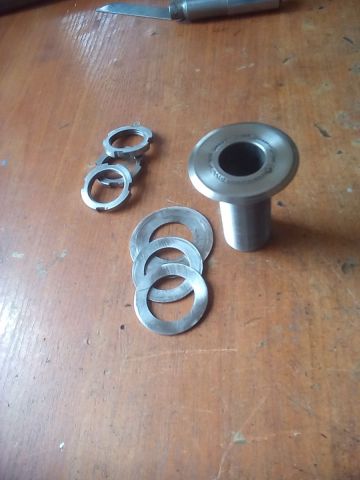

Немного добавлю фотографий по ПВК из пивных Кег. Купил проходной муфту под терметр, плохо что латунь, плохо что дуймовая резьба. за то дешево, ради резинки. Вытачил в той же конфигурации уплотнения но из нержи под сварку. Снизу ПВК приварные штуцера под автоматику, места мало но дотукал как сделать с изгибом. Сперва точим, затем  на горячую гнем, потом отрезаем уже с изгибом. Что плохо, так это их количество, что то много отводов под автоматику получается. Ну и на последок несколько фоток аргоновой горелки под мелкую работу.

[Aluda 2]

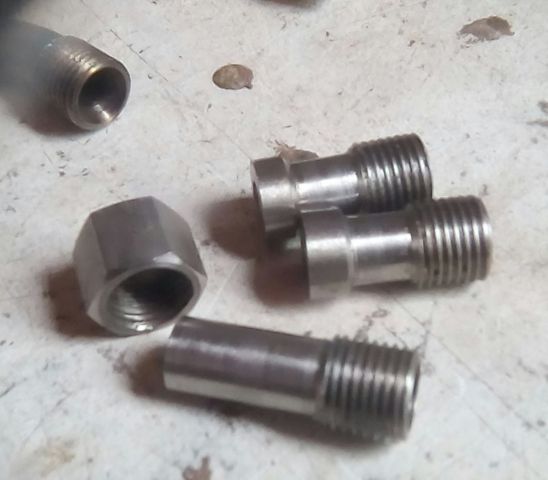

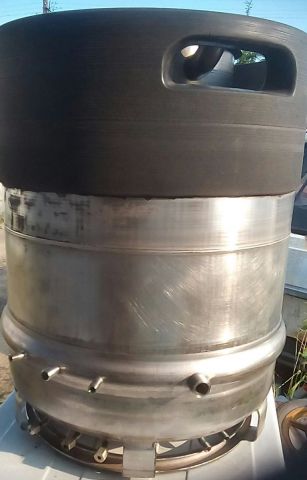

Один Кега ПВК под сварку приготовил, пару штуцеров переточу, не понравились по сопряжения с продолжением. Возни конечно,  проще купить, не сколько затратно по материалам, сколько возни типа ручной труд, без автоматизации. Толи дело современные технологии в векторе нарисовал, на детальки разрезал, праграммку под ЧПУ, ну и кнопку со стрелкой (ентерпрайз) нажал.

Изменено 30 июня 2022 пользователем Aluda
Добавил текст

[POLE 728]

@Aluda поясни назначение штуцеров

[Aluda 2]

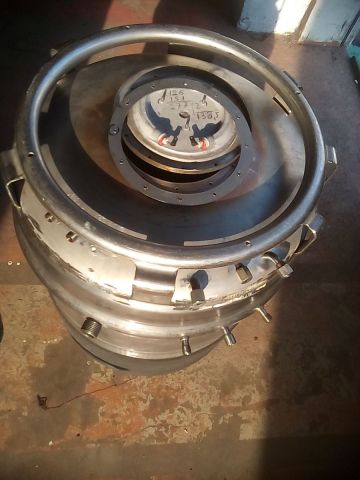

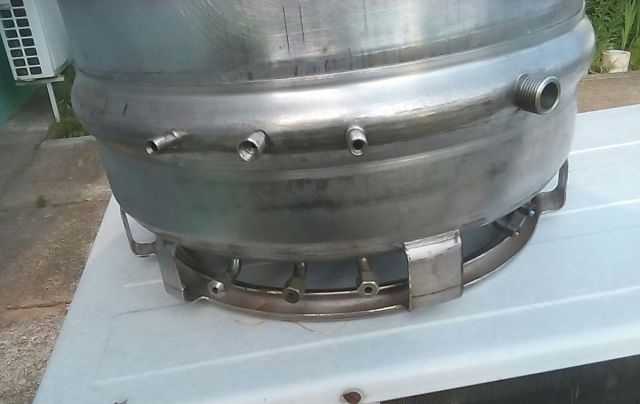

В рубашке обогрева по выдовленному кольцу жесткости, или верх:

1. Отбор пара,  если вдруг надумаю дунуть паром в котел для режима паровой экстракции Розмарин, Лаванда, Мелиса, Палынь. Подаем в котел с низу через центр нагревателя от чайника.  А верх через тройник на кран сброса в атмгсферу и еще использую для предохранительного клапана. Можно двумя штуцерами, но каждый штуцер утянит размер рубашки. А я её раскатывал, там по вертикальной стенки зазар в 2 мм. Штуцер по отверстию Ф14.5 мм. Напрашивается второй, думаю его переточить на больший размер резьбы накидной гайки. Отбор пара на прогрев, другая тема, под другой растворитель.

2. Отбор на визуальный контроль уровня, проходное Ф 5 мм. Колпачковая гайка М10х1

3. Отбор на контроль уровня поплавком, автоматика, Ф 5мм,  Колпачковая М10х1.

4. Штуцер на монометр М10х1.

По низу рубашки обогрева:

5. Отбор, кривой, на визуальный контроль уровня.

6 Отбор, кривой, на автоматику уровня.

7. Штуцер, кривой, подачи, долива воды, Ф6 мм, колпачковая М10х1.

8. Сальник датчика температуры, автоматики ТЭНа.

9. Отбор горячей воды на обогрев контейнера орошения, Ф6, колпачковая М10х1. Другая тема, под другой растворитель.

10. Обратка горячей, обогрева, колп. М10х1. Другая тема, под другой растворитель.

11. Отверстие в центре ТЭНа, на штуцер слива, подачи пара. Ещё не сверлил.

Котел:

12. Отверстие с низу, слив, под проходной штуцер сквозь ТЭН. Хочется 3/4-1D. Ещё не сверлил.

Горловина люка:

13. Отбор пара уголком, Ф20 проходное, больше не позволяет высота горловины. Этот размер даст скорость долее 2 м/сек. на 2 кВт. Пусть будет, хоть такой.

14. Сальник датчика температуры.

15. Штуцер слива флегмы после устройства нижнего отбора, поле отстойника с флорентиной. Ещё не сверлил.

Крышка люка, пока без отверстий и штуцеров.

16. Отбор пара под кламп 2-1.5D.

17. Штуцер мешалки.

Это что хочу, ну а получается как всегда. Не могу оплатить заказ на Алиэкспрес.

Изменено 2 июля 2022 пользователем Aluda

[Aluda 2]

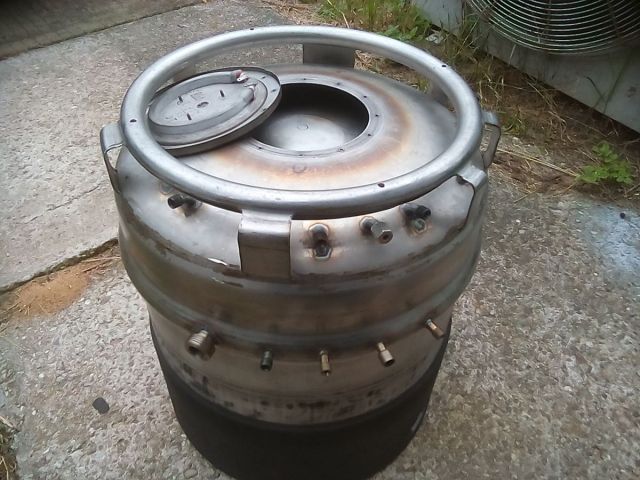

Обварил свой Кега ПВК, остался последний, смыкающий шов котла и рубашки. Вопрос в студию, сфера донышек выдавлена в 50 мм по высоте. Щас впресовано под баластный объём высотой в 30 мм. Что делать, больше или меньше? Это если залить без зеркала будет 3литра, а в режиме парогенератора, нужно зеркало, в 2/3 от площади, которая больше 1000кв/см, Ф360, зельем 1 литр.  По высоте для попловкового или электронного датчика, изменение 25 мм. Кто что хочет, или мечтает. Для вас стараюсь. Чайник при той-же мощности 1.5 литра Ф160мм, S200 см/кв. Это пол часа работы без пополнения (доливания).

Изменено 23 июля 2022 пользователем Aluda

[POLE 728]

17 часов назад, Aluda сказал:

Кто что хочет, или мечтает. Для вас стараюсь.

К кому обращаешься?

Для режима ПГ подпитка водой нужна.

Небольшое расстояние между плиткой и дном куба может быть причиной ВК.

[Aluda 2]

Да уже заверил, с зазором 38мм, подавал с обратной стороны (внутрь) газ, в центр плоской пластинки, которую подбирал к шву. Ни че так, не коряво получилось. Теперь подчистить да пресовать надо. Интересно как эта внутренняя кега из милиметровки вакуум держит, сфера, сферой но стеночка в 1 мм. Снизу усиление шов рубашки, а вот сверху, только полиуретан.

Изменено 24 июля 2022 пользователем Aluda

[Aluda 2]

Это ПВК из Кэг, каму-то сложно, но при сторании, можно.

[Naruto 1 618]

Решение с теном оригинальное, интересно, но достаточно сложное технологически.

Какая мощность тена? Хватит его на 50 литров ?

[Asus 107]

3 часа назад, Naruto сказал:

Решение с теном оригинальное

Дело вкуса, но я бы сказал - решение проблемное, До "на выброс" на практике.

1. Из-за большого количества крепежа,. что при давлении в паровой зоне зоне до 1,5 атм однозначно создаст сквозняки и течи со сменой прокладок

2. Алюминиевый и нержавейка  по гальванике условно рекомендованы только в нормальных условиях.

[Naruto 1 618]

11 часов назад, Asus сказал:

паровой зоне зоне до 1,5 а

Откуда там 1,5 атм ,если аппарат ещё и под вакуумную перегонку ? 0,4 атм это максимум в рубашке если работать без вакуума, п запирать ее при закипании куба

И поверь, фланцевое на стольких болотах соединение очень качественно держит и больше, те же гидроаккумуляторры бытовые годами работают при давлении 3+ атм.



11 часов назад, Asus сказал:

2. Алюминиевый и нержавейка  по гальванике условно рекомендованы только в нормальных условиях.

Да ладно, это же не соединение проводов. Там эффект будет мизерный.

Изменено 7 августа 2022 пользователем Naruto

[Asus 107]

Андрей, если под вакуум, то требования мягче, но обычно универсальный  ПВК проектируют на атмосферную перегонку. А то и выше,если хотят поиграться с КР .

Плоский ТЭН при прогреве имеет конструкционный  градиент температур, который будет корёжить и его и куб и прокладку,  это не условия гидроаккумулятора, а скорее головки блока цилиндров в автомоторе.  Что такое качество прокладки  в движке - знают все  + необходимость одинаковых усилий и равномерность в динамометрической затяжки болтов.

У меня на даче алюминиевый ТЭН  в нержавеющем бачке "прохудился"  за зиму и сгорел при при первом включении в начале сезона. Вода тоже имеет отличное от нуля значение в скорости коррозии.

Может и прокатит, может и устроит, можно и наплевать - но лучше видеть все нюансы заранее.

[Naruto 1 618]

6 минут назад, Asus сказал:

меня на даче алюминиевый ТЭН  в нержавеющем бачке "прохудился"  за зиму и сгорел при при первом включении

Вероятно токи утечки были , пробовал измерить по заземлению? Если зазамление осуществить от самого тена алюминиевой его части, а не от стального корпуса, то подобного эффекта не должно случиться.

Мне в общем понравилось решение по размещению тена, хотя оно конечно сложное. И проще вкрячить обычный Тен на клампе.

По давлению в рубашке, если выдавит прокладку при аварии это лучше чем куб схлопнется внутрь. В общем давление в 1,5 и более атм в рубашке это ненормально не для автоклава, а какой  автоклав из пивных Кег?

[Asus 107]

Токов утечек  не было потому, что дом был обесточен на зиму полностью.

Себе я думал поставить такой ТЭН, через 159 мм кламп. Или такой.

[Aluda 2]

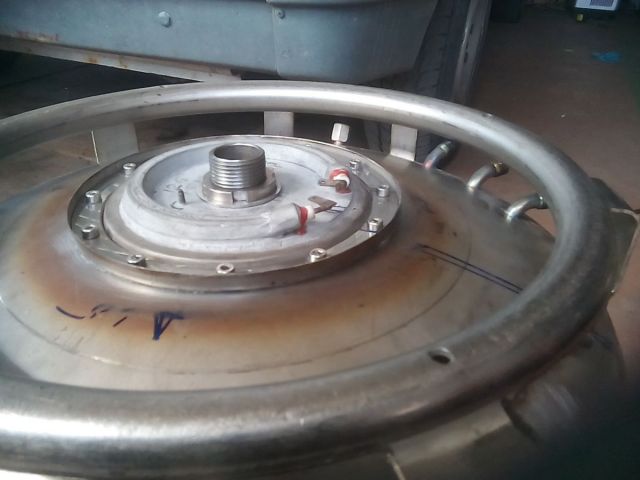

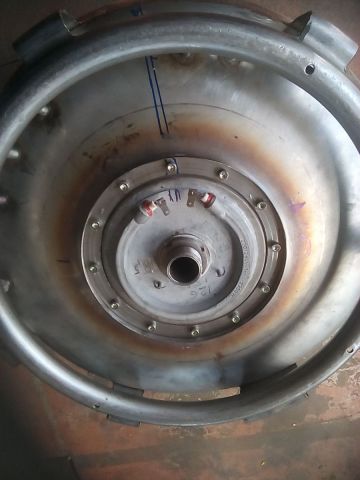

Поясну для колег(к), как выпонен ТЭН чайника. Основание или то что к воде, тонкая 0.5 штамповка из нержи, с колцевым изгибом компенсатора термо разширения в зоне сварки с цилиндрической, вертикальной частью. Нержа припаяна чем то ? к люминевому диску в 3мм. К диску прпаян чем то? сам ТЭН, из чего у него трубчатый корпус, незнаю, не царапал, пофигу. Слабое место есть, это разная жесткость донышек, котла и рубашки. Будет деформация, по компенсатора, диску. Усилие на донышко в Ф380мм, под 500 кг. Слабое место толщина стенки Кеги котла, 1мм. Схлопнется при высоком разрежении. Но вот при каком? Эти Кеги, не совсем оптимальных под ПВК, тонкие, Тэн от чайника, так же не верх совершенства, все преимущество в халяве. Следующий, третий ПВК буду делать не из 1.5 внутрянки. Будет тяжельше и неподьемней, за то будет монстр. Кто хочет монстр на кухне. По этому буду делать из 1 мм, и из 1 мм рубашки. Легше раскатывать по диаметру. Но самое заманчивое для основы, это трубы из нержи под дымоход.

Изменено 7 августа 2022 пользователем Aluda

[POLE 728]

И какое отношение диалог по строению оригинального, не типового ПВК имеет к теме основного вакуумного оборудования?

Если хотите писать свои мысли и опыт, то ближе к теме.
