Основное оборудование в ВД

[den45]

50 минут назад, ПОМОР сказал:

Потянет ли?

У @POLE спроси он точно знает 😉

[POLE]

1 час назад, ПОМОР сказал:

у меня меньше 3х. Потянет ли?

Водоструйник медленно стартует от 2,5 атм. Ниже просто не тянет. если 3-4 атм, то норм.

Если в квартире, то стоит приглядеться к мембранным вак насосам на небольшие объемы куба (до 25-30л). Если кубик от 50 до 100 л, то лучше поршневой безмасляный насос.

Коллеги переделывают из двухголовых компрессоров типа кратон. Качает до -92кПа  уверенно. Мощность в кВт определяет скорость откачки. 0,75кВт на небольшие объемы куба (до 25-30л) пойдет. На яндекс маркете есть скидки. Можно порыться и на озоне. А можно на Али подыскать безмасляный вак насос, только двухголовый. Одноголовый тянет до -80кПа, двухголовый до -94кПа, четырехголовый вытянет - 98кПа.

[ПОМОР]

5 часов назад, POLE сказал:

Если в квартире, то стоит приглядеться к мембранным вак насосам на небольшие объемы куба (до 25-30л

Стоит ли приглядываться на насос от СиВ МВН-25/15. Или это мало, или"дорого". Может в обозначенную мной сумму варианты гораздо лучше есть? Просто я не знаю производителей?

[serv]

8 часов назад, ПОМОР сказал:

Стоит ли приглядываться на насос от СиВ МВН-25/15. Или это мало, или"дорого". Может в обозначенную мной сумму варианты гораздо лучше есть?

У меня два аналогичных насоса, соединенные последовательно, разрежение при таком подключении -95...100 кПа. При этом они существенно не греются, даже когда работают непрерывно 4 часа.

Куб 50л+второй куб 20л+ 2 ресивера по 3л. Не быстро, но откачивают, до рабочего давления, минут за 30.

https://aliexpress.ru/item/4000215861044.html?spm=a2g2w.detail.1000060.1.8100ba9dKrD3Ua&_evo_buckets=165609,165598,188873,194277,224411,224373,176818&gps-id=aerPdpSubstituteRcmd&scm=1007.33958.210224.0&scm_id=1007.33958.210224.0&scm-url=1007.33958.210224.0&pvid=22408500-08da-4ba1-aa4f-9d543eb9cde6&_t=gps-id:aerPdpSubstituteRcmd,scm-url:1007.33958.210224.0,pvid:22408500-08da-4ba1-aa4f-9d543eb9cde6,tpp_buckets:21387%230%23233228%234

[POLE]

10 часов назад, ПОМОР сказал:

СиВ МВН-25/15

маловат по мощности. Что подтверждается коллегой@serv

1 час назад, serv сказал:

У меня два аналогичных насоса, соединенные последовательно

Если планируешь увеличиваться в объемах, то стоит присмотреться к мембранникам или поршневикам от 750Вт.

[AlexRed]

15 часов назад, ПОМОР сказал:

приглядываться на насос

Лучше приглядись вот к этому сам давно ищу, но пока "жаба душит" https://aliexpress.ru/item/32940664402.html?item_id=32940664402&sku_id=12000026746498185&spm=a2g2w.detail.1000023.1.642e4b2aPqiQrJ Характеристики достойные предлагают "Вторичный вакуум-220 В: 23 л/мин,-98 кПа," это видимо когда две последовательно работаю. С доставкой почти твой бюджет получается.

[POLE]

2 часа назад, AlexRed сказал:

вот к этому

неплохой вариант поршневика, но цена сопоставима с компрессором на озоне или яндекс маркете той же конструкции, но  помощнее. Эти вак насосы отличаются от компрессоров расположением уплотнительных колец в поршнях. На давление кольца стоят вверх, на вакуум вниз.

[moroz-85]

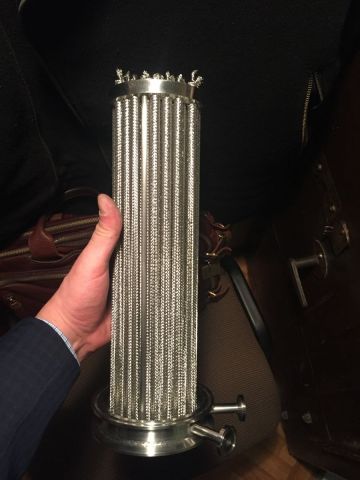

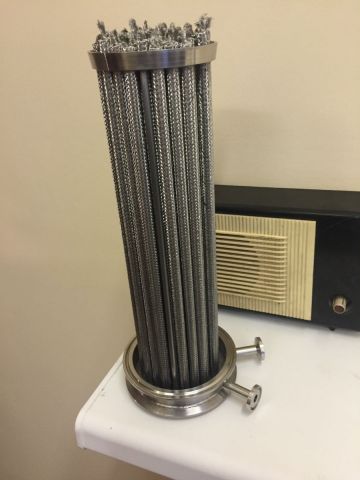

Закину сюда (чтоб не потерять) промежуточный фотоотчёт по изготовлению Пленочной Колонны Руди («волосатика»). В этот раз все магистрали будут на мини-клампах.

Дело за малым осталось - приварить трубкочулковый пучок к НТР и можно пробовать ломать теории)))

[Rudy]

С виду - нормально. А зачем два патрубка?

[Naruto]

@moroz-85 что за фланцы? Готовые или сверлил сам ?

[moroz-85]

51 минуту назад, Rudy сказал:

два патрубка?

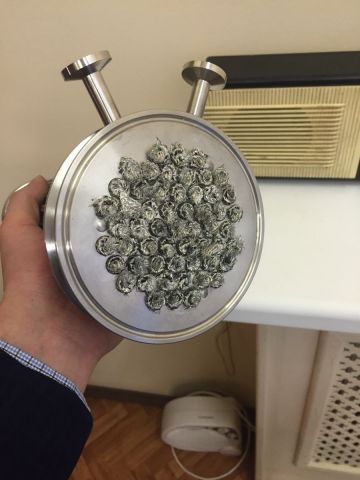

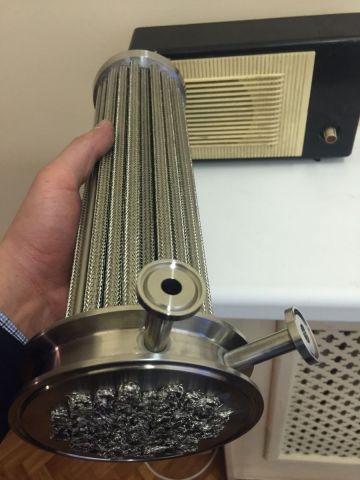

Один на перелив в куб, второй для уровнемера. ММЦ+ПКР - универсальная Царга на два режима. Если все из одного писюна делать, то получится слишком длинно. Впрочем, надеюсь, скоро полный комплект покажу.

49 минут назад, Naruto сказал:

или сверлил

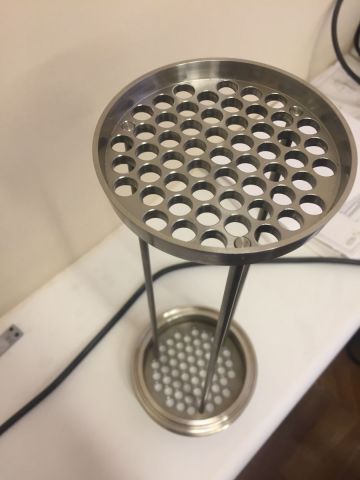

НТР - спаренные заглушка и приварной кламп 4”, верх - из круга чаща выточена. Отверстия везде - гидроабразивная резка с последующей рассверловкой.

[Naruto]

@moroz-85 серьезный подход, почему такая толщина фланцев нужна? Если к заглушке привязывался то, что лазерная не берет ?

Изменено 16 декабря, 2021 пользователем Naruto

[moroz-85]

8 минут назад, Naruto сказал:

толщина

Толщина внизу задаёт вертикальность трубного пучка. Сварка их (трубки) на тонком металле сильно качает, как деревья. Верх: чтобы создать сопротивление проливу флегмы, иначе она может потечь только по нескольким трубкам, а так должна (по планам) растекаться по всей доске. Даже если ВТР переполнится, то нижняя ее часть и боковая имеют конус вцентр. То есть флегма всегда будет течь на трубки в оплётке, сама оплётка очень развита, смачиваемость высокая для задержки капеле-струек

25 минут назад, Naruto сказал:

лазерная не берет

Лазер на работе режет до 4мм нержу. Плюс перегрев и тяжело рассверливать. Гидрорез в этом отношении лучше.

Изменено 16 декабря, 2021 пользователем moroz-85

[Naruto]

Ну да тонкие листы ведёт , я заметил когда тарелки вваривал , мне так точно не нужно было , тупо один удар молотком и вставали на место :).гидоорезка отличная штука, единственно даёт чуть конусные швы на толстом металле и надо их рассверливать если нужна четко вертикаль шва , у нас дороже гидоорезка (их мало, одно место я знаю где заказы принимают , а лазер уже много где есть) . И режут кажеЦо до 6-ки

Есть ещё плазма , но там вообще жопа с точностью

Изменено 16 декабря, 2021 пользователем Naruto

[moroz-85]

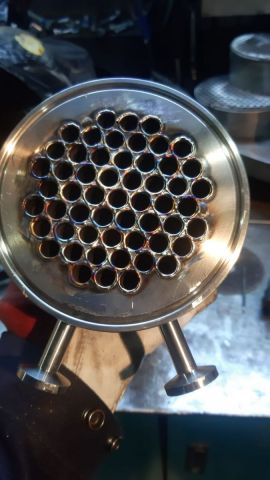

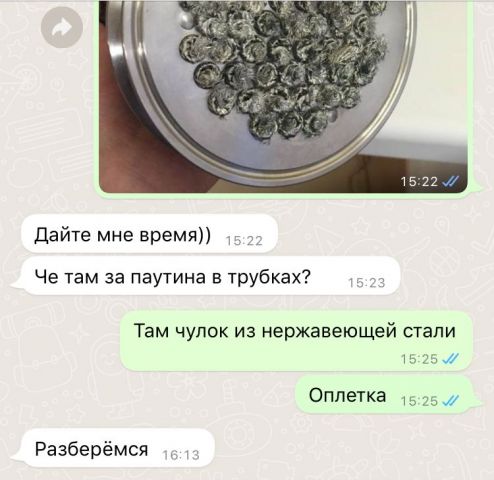

Зафиксирую для истории. Трубка-конфетка «волосатик» ф8х0,3мм, обёрнутая в оплётку сечением плетёнки из проволоки 0,12мм может привариваться к трубной доске аргоном. Одновременно и трубка, и оплётка, если руки сварщика золотые.



[Rudy]

Ты меня пугаешь. Это допустимо, но не обязательно только на нижней трубной доске. И тогда нужно делать в ней отверстие для слива в бак не испарившейся флегмы.

На верхней трубной доске так делать нельзя, иначе флегма не попадет на рубашки трубок.



А вообще здорово, завидую твоим возможностям.



Но я бы сначала вварил голые трубки в нижнюю решетку, затем надел бы экраны и вставил бы все это в верхнюю решетку.

Но тут тебе виднее.

[moroz-85]

26 минут назад, Rudy сказал:

только на нижней трубной доске

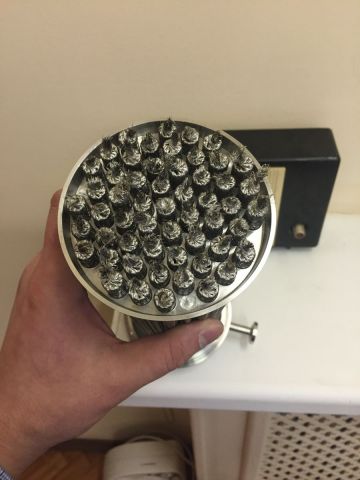

Только там сварка. Верхняя с небольшим зазором в 0,1мм между трубкой и отверстии доски.

26 минут назад, Rudy сказал:

отверстие для слива в бак

Сделано вбок и вниз. Сути не меняет.



26 минут назад, Rudy сказал:

надел бы экраны и вставил бы все это в верхнюю решетку.

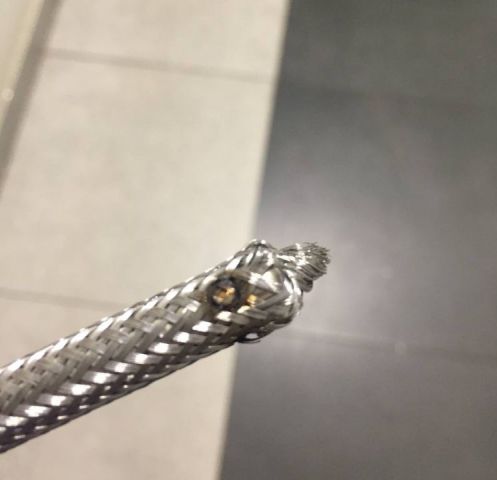

Оплётка сильно пружинит и начинает менять свою высоту на трубке. Поэтому я ее и завернул на трубке как фантик конфетки с двух сторон. Потом приварил лазерным гравёром сверху и снизу (кружочек на фото). Низ приварился ещё и сам по себе потом аргоном. А верх остался на сварке лазером. Теперь, когда я освобожу верх трубок от узелка, то чулок не поползёт вниз.

Изменено 20 декабря, 2021 пользователем moroz-85

[Юнга]

51 минуту назад, moroz-85 сказал:

Трубка-конфетка «волосатик» ф8х0,3мм, обёрнутая в оплётку сечением плетёнки из проволоки 0,12мм

Когда пробовать будешь?

[newocelot]

16.12.2021 в 19:26, moroz-85 сказал:

ПКР

Дайте ссылочку на первоначальное описание конструкции.

[moroz-85]

7 минут назад, Юнга сказал:

Когда пробовать будешь?

Моего коня нонче надо долго запрягать. Ещё есть несколько недодуманных до конца узлов, например, узел распределения флегмы. Не хочу спешить. Хочу основательно все сделать. Может во сне приснится.

6 минут назад, newocelot сказал:

Дайте ссылочку

Как-то прям конкретно ее нету. @Rudy часто писал об этом варианте не раз. По словам «оплетка» и «фитиль» в поиске найдёшь.

[Юнга]

2 минуты назад, moroz-85 сказал:

узел распределения флегмы.

На верхней трубной решётке?

[moroz-85]

@Юнга да, на ней. Нужен вводный узел по типу орошения в домашней душевой лейке. Только в лейке давление, а здесь самотёк. Придумаю, мысли есть уже на эту тему. Важно сделать так, чтоб переделать можно было. Поэтому мыслей несколько, поэтому диоптр вверху. Сложно думать о потоках, подпорах паром (скоростях), нагрузке по нагреву, капиллярному эффекту, теплопотерях и прочему неизученному и недосказанному, когда цель - напиток, который меняет сознание. Но вакуумное направление - правильное и чем дальше идёшь по этой дороге, тем больше это понимаешь. Напитки такого рода доставляют куда большее удовлетворение, чем напитки с атмосферной перегонки, хотя последняя может и выигрывать где-то, но в совокупности опытных употреблений я ни за что не вернусь к тому, от чего ушёл. Поэтому и цель становится более ответственной.

[Юнга]

4 минуты назад, moroz-85 сказал:

Нужен вводный узел по типу орошения в домашней душевой лейке. Только в лейке давление, а здесь самотёк

Выше верхней решётки поток паров движется из трубок вверх(к конденсатору), а навстречу движется поток флегмы - может быть нужно закрутить(завихрить) поток пара выходящий из трубок, чтобы этот вихрь дробил капли флегмы?

[newocelot]

58 минут назад, moroz-85 сказал:

я ни за что не вернусь к тому, от чего ушёл.

Я начинал с "Кавказа", 33его, Ркацители, цинандали по два семьдесят..... По праздникам марочный портвейн по 3.80.

[moroz-85]

1 час назад, Юнга сказал:

вихрь дробил капли флегмы

Это ещё сложнее. Хотя бы просто капало чёб)

14 минут назад, newocelot сказал:

начинал

Начни жизнь заново!)
