Вспомогательное оборудование для ВД

[Олег6]



При испытаниях под водой на избыточном давлении долго не мог обнаружить где травит: пузырьков нет, а давление падает. Клапан (топливный, ал). Из него пузырки мелкие не идут. Много секунд копит в себе большой пузырек и тот быстро пролетает. Пока возишься, пытаясь утопить емкости под воду, клапан или вылазит на воздух, или просто внимание не успеваешь обратит на один редкий пузырек..



Раз уж они такие дырявые, может заменить мех клапан под шлюзом на электр, синий. Открываться/закрываться можно сделать через реле задержки, только когда в шлюзе атмосфера. Будет ли он в нормальнозакрытом состоянии держать вакуум?  Надо будет испытать..

[AlexRed]

2 часа назад, Dekabrist сказал:

надо просверлить дно компрессора

фотки сделаю, в трех плоскостях, сможешь нарисовать на них где сверлить, уж больно закосячить не хочется.

2 часа назад, Dekabrist сказал:

моторное , например SAE 10W-40

Т.е. специальное компрессорное масло не нужно?

2 часа назад, Dekabrist сказал:

при чистом ресивере

Ресивер обязателен?

[Dekabrist]

@AlexRed   делай фотки, разберёмся, пока ничего не сверли, проверь как он работает, какой создаёт вакуум, если подходит потом уже дальше. Масло, которое в нём специальное совместимое с фреоном, в нашем случае лучше моторное с высокой вязкостью, оно меньше поглощает влагу. По поводу ресивера- очень желательно, чтобы был, работа системы стабильнее. В качестве ресивера можно использовать разовые баллоны из под фреона, их можно даром взять у холодильщиков.

[AlexRed]

3 часа назад, Dekabrist сказал:

пока ничего не сверли

Не буду, смотаюсь до гаража, сфотою

[Dekabrist]

1 час назад, AlexRed сказал:

Не буду, смотаюсь до гаража, сфотою

  Проверь сначала в работе, если вода закипит при 33С, то это и будет -95 Кпа. И вот пару роликов по твоей теме





[Олег6]

Вакуумопровод от системы к ресиверу идет (сверху вниз):

1 конденсатор,

ммц не надо (высасывает в конденсатор (?),

2 газоотделитель,

3 шлюз,

4 уровень ммц,

5 куб.

Думаю сделать одной шиной - пивной шланг пвх 7мм вн - с тройниками отводы к каждому девайсу. Альтернативно, можно к ресиверу подключить гребенку шлангом потолще, и от гребенки к каждому девайсу отдельную линию. 1-й вариант эстетичнее, 2-й - технологичнее. Есть какие-то +-?



После дистилляции надо запускать воздух в систему. Ставить на ресивер (или на линию от него) отдельный краник?

[moroz-85]

7 минут назад, Олег6 сказал:



После дистилляции надо запускать воздух в систему

С любой удобной точки это делаю. Как правило, через щуп термометра над ММЦ. Выдергиваю и возвращаю к атмосфере.

[POLE]

20 часов назад, Олег6 сказал:

1ст 50л/м - 6,2т.р.



Жена гораздо легче воспримет 6,2тр.

Аргумент

10 часов назад, Олег6 сказал:

уровень ммц,

лучше соединить с верхом ММЦ. Пары из уровня не будут лететь в насос.

10 часов назад, Олег6 сказал:

После дистилляции надо запускать воздух в систему. Ставить на ресивер (или на линию от него) отдельный краник?

хоть как. но лучше чтобы завоздушивание установки было в точке выше конденсатора.

Можно как у Александра.



10 часов назад, moroz-85 сказал:

через щуп термометра над ММЦ. Выдергиваю и возвращаю к атмосфере.



[Олег6]

Итого, Вакуумопровод от системы к ресиверу (сверху вниз):

1 конденсатор, 2 газоотделитель, 3 шлюз, 4 куб.

При последовательном подключении к шине вакуумопровода, разряжение на них будет приходить немного разное (т.к. сечение трубки не очень большое). К ближнему к ресиверу девайсу придет немного большее разряжение. Соответственно, из него будет высасывать пары немного больше. По этой логике, лучше покдлючать ресивер - куб -...-конденсатор, т.к. пары в кубе содержат меньше спирта, и улет в ресивер будет меньше..

[VitS]



23.06.2020 в 19:45, Олег6 сказал:

на газовой зажигалке край разогреть - чуть горит голубым огоньком, плавится немного. При убирании зажигалки затухает. Согнуть при плавлении - оставляет форму. Трубку пока не гнул, думаю согнется.

Качество нравится: удобно применять, эстетичная. Есть на али в 2-3 раза дороже, с явным указанием "пищевая".

то что на али есть, это понятно, но насколько это фторопласт?

даже по твоей ссылке $2 за метр это как-то сравнимо с силиконом или ПВХ, поскольку есть 4х6 и по $7 за метр.

как убедится что это фторопласт.

вот немного про определение типа пластика:

https://profokraska.com/stati/tip_plastika.html

с твоим "голубым огоньком, плавится немного. При убирании зажигалки затухает." удостоверится похоже можно бросив кусочек в дихлорэтан и в какой-нибудь растворитель 646, 647, 650 или ацетон, хотя это не 100%.



Изменено 25 июня, 2020 пользователем VitS

[Олег6]

@VitS фторопласт с другими пластиками замешать - не позволит тех процесс вытяжки трубки. Температура высокая, другие погорят.

Беспокоится надо о концентрации и ядовитости примесей. Может попасть что угодно. С поверхности может вымываться немного в продукт. Надеемся, что головы всё в себя вымоют.

Всё ИМХО.



[POLE]

2 часа назад, Олег6 сказал:

 2 газоотделитель,

лучше подключать к зоне конденсации паров в конденсаторе.

[Олег6]

3 часа назад, POLE сказал:

13 часов назад, Олег6 сказал:

После дистилляции надо запускать воздух в систему. Ставить на ресивер (или на линию от него) отдельный краник?

хоть как. но лучше чтобы завоздушивание установки было в точке выше конденсатора.

Можно как у Александра.



13 часов назад, moroz-85 сказал:

через щуп термометра над ММЦ. Выдергиваю и возвращаю к атмосфере.



После процесс систему надо дырявить в 2-х местах: запускать воздух и сливать изиконасыщенный спирт из ммц. Имеет ли смысл это делать из одного места - черз слив ммц сначала зайдет воздух, потом сольется жидкость.

Подключение по жидкости

[POLE]

45 минут назад, Олег6 сказал:

Имеет ли смысл это делать из одного места - черз слив ммц сначала зайдет воздух, потом сольется жидкость.

можешь, если хочешь понаблюдать как флегма из ММЦ  попрет в конденсатор и в слив дистиллята)))

Поставь лучше тройник вместо уголка на подключение поплавкового уровнемера с верхним конусом, где обратная связь. На свободный выход тройника ставь трубку с зажимом или кран.

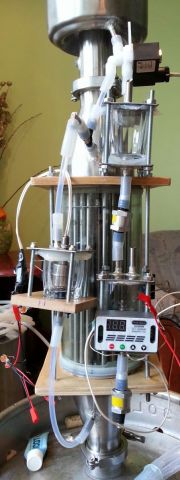

Судя по фото все аккуратно и надежно сделал.

Выходы обратной связи шлюза и газотделителя по вакууму лучше соединить с конденсатором, а не с вак. линией после конденсатора. Если не получается, то на вакуумной линии должна быть последовательность: конденсатор - тройник с обратной связью с газоотделителем - обратный клапан - тройник с обратной связью со шлюзом - ресивер - вак насос.

Что за таймер?

[Олег6]

7 минут назад, POLE сказал:

Что за таймер?

DDC-432. Оно же без корпуса (и кнопочки короткие) DK-C-04.

Есть такое же, но реле на 220v - DDC-431.

Планирую пользоваться программой 2 на шлюзе.



Время которое можно установить от 0,1 секунды до 999 минут



Питание 5 - 30 вольт

Нагрузка до 15 ампер

Запуск реле: питание 3 - 24 вольт или кнопка



Инструкция

* Вместо подачи сигнала (питания) на вход (триггер) можно замыкать контакты фотореле справа.



Программа 1.1. При подаче сигнала на триггер, реле подает питание на потребитель на установленное время, затем реле отключает питание.



Программа 1.2.При подаче сигнала на триггер, реле подает питание на потребитель на установленное время, затем реле отключает питание. Повторным сигналом можно начать отсчет времени заново.



Программа 1.3. При подаче сигнала на триггер, реле подает питание на потребитель на установленное время, затем реле отключает питание. Повторным сигналом можно отключить питание потребителя досрочно.



Программа 2. При подаче сигнала на триггер, начинается отсчет установленного времени CL, затем реле замыкается на установленное время OP, по истечению времени реле отключается.



Программа 3.1. При подаче сигнала на триггер, реле включается на время OP, затем отключается на время CL, потом опять включается. Можно установить определенное количество включений, либо бесконечную работу.



Программа 3.2. При подаче питания, реле само включается (без триггера) на время OP, затем отключается на время CL, потом опять включается. Можно установить определенное количество включений, либо бесконечную работу.



Программа 4. Задержка выключения. После отключения питания триггера, реле начинает отсчет времени, по истечению реле отключает питание потребителя.



[Олег6]

20.06.2020 в 20:18, Олег6 сказал:

09.06.2020 в 23:32, Олег6 сказал:

тестировал этот клапан без жидкости с последовательно включенной галогенкой 12в 10вт. Включается и держит уверенно. За 20мин включенная катушка нагревается - рука не терпит - т.е. 70цельсия. Думаю сделать такую схему работы клапана, чтобы он был включен только на слив в ммц. Попробую еще лампочку 5вт..

попробовал 5вт лампочку последовательно с клапаном. Сильно греется. Попробовал 2х5вт параллельно. Клапан срабатывает уверенно. Сильно греется. Лампочки уже практически и не горят. Т.е. нужный эффект - низкое сопротивление вначале, высокое при горении - уходит. Получается, надо пробовать лампочки на 6в. Надоело. Заказал кондер 6700мкф и резистор 10вт 47ом. Надеюсь на прогресс.

Собрал схему подключения клапана через кондер и резистор. Несколько часов включенный - клапан заметно теплый, но не горячий. Резистор горячий, но рука терпит. Срабатывает четко, держит.

[POLE]

5 часов назад, Олег6 сказал:

Собрал схему подключения клапана через кондер и резистор.

недавно включил трехходовой клапан12В через блок питания на 7,5В. Работает. Блок питания тяжелый - трансформаторный.

[Олег6]

25.06.2020 в 12:51, POLE сказал:

на вакуумной линии должна быть последовательность: конденсатор - тройник с обратной связью с газоотделителем - обратный клапан - тройник с обратной связью со шлюзом - ресивер - вак насос.

Возможно, поможет предотвратить унос спиртовых паров в ресивер (при включении насоса) создание мини ресивера из шлюза:

конденсатор - тройник с обратной связью с газоотделителем - обратный клапан - шлюз - ресивер - вак насос.

В шлюзе сделать не одно подключение по воздуху а два: первое - в сторону конденсатора, второе - в сторону насоса. При таком подключении весь воздух будет проходить через шлюз. Шлюз холодненький, пары спирта там осядут.

[POLE]

23 часа назад, Олег6 сказал:

поможет предотвратить унос спиртовых паров в ресивер (при включении насоса) создание мини ресивера из шлюза:

конденсатор - тройник с обратной связью с газоотделителем - обратный клапан - шлюз - ресивер - вак насос.

не поможет. В момент откачки в шлюзе уже нет дистиллята - слился. Скорости движения пара большие. Просто проскочит и не успеет сконденсироваться.

 В твоей схеме проскочившие пары будут конденсироваться в ресивере.

[AlexRed]

24.06.2020 в 20:59, Dekabrist сказал:

Проверь сначала в работе

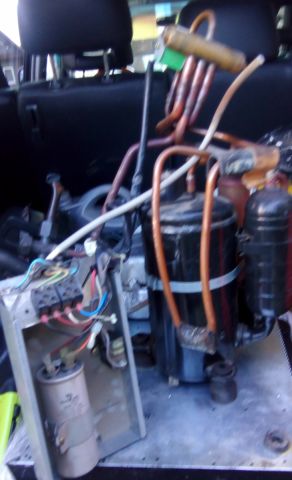

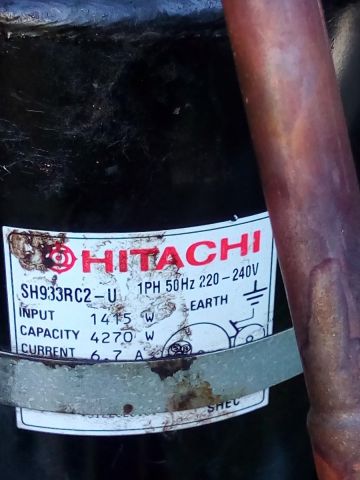

До проверки руки пока не дошли, но что-то мне подсказывает что должен работать, но фотки сделал.

Вопрос еще есть к медной трубке латунный фитинг припаяется? Если да то чем. Не хочется колхозить шланги на хомутах.

Изменено 29 июня, 2020 пользователем AlexRed

[AlexRed]

Еще вопрос, какие трубки использовать

Изменено 29 июня, 2020 пользователем AlexRed

[Олег6]

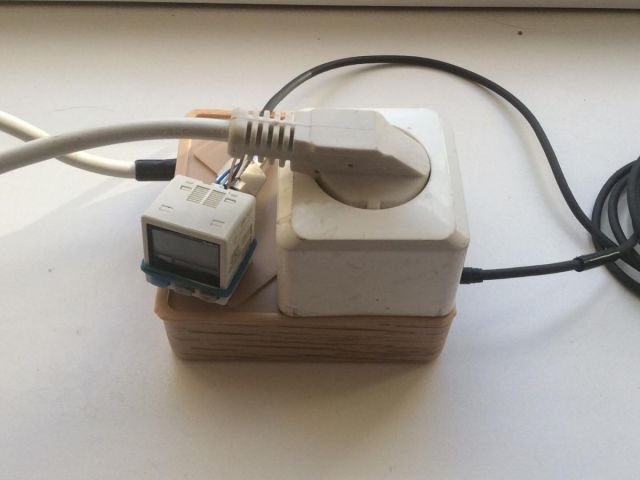

Блок управление насосом. Розетка прикреплена к распред коробке. В коробку входит 220в и кабель DP-101. Внутри бп 220->15v, и реле насоса.



[Юнга]

@AlexRed ПВХ - трубки, однозначно, если вопрос  о вакууме.

Изменено 29 июня, 2020 пользователем Юнга

[POLE]

2 часа назад, AlexRed сказал:

Вопрос еще есть к медной трубке латунный фитинг припаяется? Если да то чем

оловом и свинцовым припоем. Можешь попробовать твердым припоем фосфорно-медным или др. для пайки трубок. Холодильшики такой используют.

[Олег6]

Таки взял насос масляный 51л/мин 1ст. На нем родной соленоидный клапан. На клапане навинчен штуцер со стандартной для кондиционерщиков резьбой sae. Переходники с sae на трубную стоят непомерно много. На самом клапане резьба g1/4 мама (вроде, 90% точности). Штуцер туда посажен наверняка на анаэробный герметик, средним усилием не сворачивается. Чото боюсь штуцер/клапан греть феном, может внутри клапана  какая прокладка деформируется..
