Автоматика для дистилляции и ректификации на PIC

[01vlad]

Конечно внешнего. Лишние глюки ни кому не нужны.

На моей автоматике паразитное подключение, тогда, что бы автоматика была взаимозаменяема, мне понадобятся  твои разъемы папа-мама, припаяю их, просто в ответной части к своей автоматике соединю два провода GND и Vdd, плюс два разъема на клапаны. Логично?

[leon013]

А провода до датчиков какие? Трех или двух жильные?

[01vlad]

А провода до датчиков какие? Трех или двух жильные?

Трех жильные.



п.с. а можно к твоей автоматике прикрутить датчик давления в кубе и датчик атмосферного давления, типо таких



https://ru.aliexpress.com/item/MPS20N0040D-D-Sphygmomanometer-Pressure-Sensor-0-40kPa-DIP-6/32776009772.html?ws_ab_test=searchweb0_0,searchweb201602_1_10152_10065_10151_10068_10344_10345_10342_10343_10340_10341_10307_10301_10060_10155_10154_10056_10055_10054_10538_10537_10059_10536_10535_10534_10533_100031_10099_10338_10103_10102_10169_10052_10053_10142_10107_10050_10051_10084_10083_10080_10082_10081_10110_10111_10112_10113_10114_10312_10313_10314_10078_10079_10211_10128_10073_10129_10125,searchweb201603_24,ppcSwitch_5&btsid=aa3dbbf3-c0fb-4f38-8850-683eb993e770&algo_expid=6f145382-bc75-417b-8500-e4e1a53cc2d7-0&algo_pvid=6f145382-bc75-417b-8500-e4e1a53cc2d7



https://ru.aliexpress.com/item/1PCS-GY-68-BMP180-Replace-BMP085-Digital-Barometric-Pressure-Sensor-Module-For-Arduino/32348321245.html?spm=a2g0s.9042311.0.0.OfInfz

[leon013]

Трех жильные.

Тогда можно. Но может придется глянуть как паразитное питание сделано на БКУ, что бы в корпусе , а не в проводах делалось.





а можно к твоей автоматике прикрутить датчик давления в кубе и датчик атмосферного давления

На данный момент таких задач и не ставилось.

"На коленке" сегодня попробовал конструктив для увеличенной мощности. Снимал на тапок, так что извиняйте за качество, все делалось без подготовки,  в рабочем порядке.



https://youtu.be/_yonNGM2uvo



З.Ы. Мощнее мне подключить больше нечего.

Изменено 16 октября, 2017 пользователем leon013

[01vlad]

Годится, только не понятно, что правильнее показывает нагрузку на ТЭН, автоматика или индикатор потребления мощности.

На данный момент таких задач и не ставилось.

А можно попробовать или это гемор?Обычно многим программерам нравится сам процесс а не конечный результат.

[leon013]

Годится, только не понятно, что правильнее показывает нагрузку на ТЭН, автоматика или индикатор потребления мощности

А и не надо этого. Важно что стабильность есть. Опытным путем , в реальных условиях узнаются две мощности, для дистилляции и ректификации, а потом просто выставляите их в настройках. Важно что процесс идет со стабильными параметрами, и сколько там ИСТИННЫХ ватт уже и не важно. Я вообще не пользуюсь ваттметром, мощности ректификации и дистилляции моей колонны мне давно известны.

Обычно многим программерам нравится сам процесс а не конечный результат.

Нет, конечный результат тоже очень важен. Поэтому пока что нет, в этом направлении движения не будет.



З.Ы. По поводу отображаемой мощности. У каждого прибора есть погрешность. У меня два ваттметра, и у них тоже есть разница в показаниях ватт на 50 - 60. Соответственно показания моего устройства немного отличаются от этих ваттметров. Поэтому можно работать по показаниям и китайского  ваттметра, или задать значение поддерживаемой мощности на приборе с учетом поправки на разницу показаний и отказаться от использования стороннего ваттметра.

Изменено 17 октября, 2017 пользователем leon013

[01vlad]

Вот еще вопросик про безопасность, у тебя написано







6.2 Превышение заданной температуры в дефлегматоре.

Какова задержка по времени аварийного выключения автоматики при прекращении подачи охлаждающей жидкости?



п.с. у меня температурный датчик стоит не в дефлегматоре, а в паровой зоне под дефлегматором, по идее это не должно иметь принципиального значения.

Изменено 17 октября, 2017 пользователем 01vlad

[leon013]





Какова задержка по времени аварийного выключения автоматики при прекращении подачи охлаждающей жидкости?

Задержки нет. Как только температура в дефлегматоре превысит заданную, сразу процесс будет остановлен. Место крепления датчика не имеет значения, лишь бы была очевидная разница в показаниях при прекращении подачи воды. У меня датчик стоит у ТСА и при нормально идущем процессе имеет температуру на 4-5 градусов больше чем в системе охлаждения. Соответственно какое то значение этой температуры будет предельно допустимо. Я поставил 60 градусов, оно заведомо больше чем есть. А при прекращении подачи воды температура в дефлегматоре растет ну если не молниеносно, то очень быстро. Поэтому и задержка срабатывания не нужна, по моему мнению.

[Антел]

Поэтому и задержка срабатывания не нужна

точно. Одеваю датчик на ТСА (съемный переход сделал). Все прекрасно отрабатывает, по Т стопа.

Изменено 17 октября, 2017 пользователем Антел

[01vlad]

Отбор регулируется только по датчику который в колонне или можно по другому? Просто, я хвосты дожимаю по датчику который под дефлегматором, вот думаю, как мне технологию процесса настроить. В принципе нет ничего не возможного, в итоге все должно получиться, просто пока мысль умная в голову не пришла.

[leon013]

Просто, я хвосты дожимаю по датчику который под дефлегматором, вот думаю, как мне технологию процесса настроить.

Самый простой способ, на мой взгляд, это применение датчика уровня . Благо теперь такая возможность есть . Программное решение такое - при срабатывании датчика, отбор прекращается, колонна начинает работать "на себя".

Как работает. прекращение отбора голов в этом случае идет бонусом . Потом ставим тару для тела, выставляем уровень выключения (ну воплощение крепления датчика может быть любое), температуру старт-стопа завышаем. При срабатывании датчика ставим новую тару и уже там оканчивает отбор по старт-стопу. Температуру старт-стопа конечно для подголовников узнаем заблаговременно.

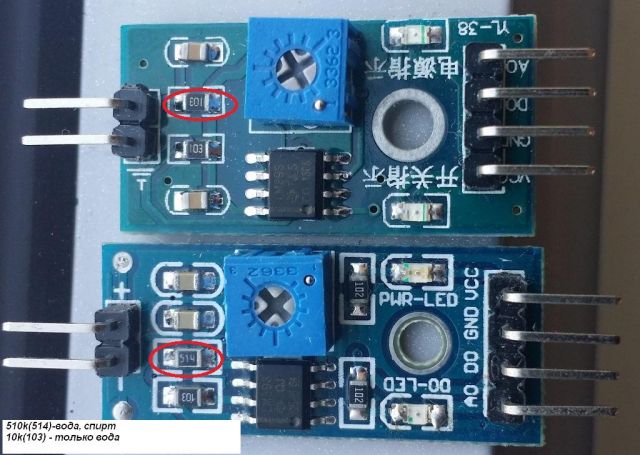

В соседней ветке за датчики разговор был, фото оттуда

[01vlad]

Еще ни как не решу, какую мне прошивку хочется, наверно вторую, только опять не понятно во второй прошивке написано



" прекращение отбора осуществляется только уменьшением ШИМ обора при срабатывании старт-стопа"



а в первой  "при каждом срабатывании уменьшением ШИМ отбора до ноля"



Это одно и тоже?



п.с. куда деньги засылать, пока я их не проел?

[leon013]





Еще ни как не решу, какую мне прошивку хочется, наверно вторую, только опять не понятно во второй прошивке написано   " прекращение отбора осуществляется только уменьшением ШИМ обора при срабатывании старт-стопа"   а в первой  "при каждом срабатывании уменьшением ШИМ отбора до ноля"    Это одно и тоже?

Это одно и тоже.  Во второй версии устройства будут представлены оба способа окончания отбора.

[01vlad]

По навыдумывают разностей, а ты сиди вникай, опять же, сперва надо поработать, а уж потом инструкцию читать

[Myk_Tyk]

День добрый, подскажите пожалуйста когда будет возможно приобрести автоматику на 3,5 кВт.

[leon013]

Приветствую. В принципе испытания почти закончены, как все сделаю , то обновлю шапку темы и можно будет заказать.

[Myk_Tyk]

Отлично, буду ждать. Один вопрос, датчик температуры в царге 1/3 высоты, датчик в отрицательном дефлегматоре, я правильно понял.

[Антел]

[b][member=leon013][/b], а датчики, в новой версии, будут на одном шлейфе? Разделить бы, все таки...

[leon013]





Один вопрос, датчик температуры в царге 1/3 высоты, датчик в отрицательном дефлегматоре, я правильно понял

Установка датчиков согласно вашего оборудования, потому что все параметры настраиваемые. У меня в царге датчик стоит также 1/3 , а в дефлегматоре (вне зависимости от типа) у ТСА впритык (самое холодное место).





в новой версии, будут на одном шлейфе?

В новой версии будут оба варианта датчиков или все на одной линии (с возможностью занесения номера датчика в память МК) или на каждый датчик температуры свои провод и свой разъем на корпусе (датчики будут взаимозаменяемые, без привязки по личному номеру). Это будет по желанию заказчика.

[alx_sun]

Приветствую.

Если в качестве нагрева использовать индукционную плиту, какие особенности применения автоматики?

Или только под ТЭНы?

[leon013]

Я этим вопросом не занимался, но скорее нет, чем да. Беглый просмотр темы про индукционный нагрев - вроде как ЛАТРом можно и то до определенной мощности, потом срабатывает внутренняя защита у плиты.

Могу конечно и ошибаться....

[leon013]

Обновил шапку темы ввиду выхода второй версии устройства.

[stary-stary]





Обновил шапку темы ввиду выхода второй версии устройства.

Коллега, нет таких инструкций...не найдены

[leon013]

Хм.... Да действительно не качаются файлы... Доберусь до компа вечером - перезалить попробую.

[drgreen]

Чтот с форумом похоже.
