Кстати трубки, то что нужно (120мм внешний) для 4 кВт под царгу укрепления.



а фото есть в стекле или видео?



пысы фото нашел

Изменено пользователем Maverick2005

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

КТ как конденсатор паров

делали именно конденсатор и охладитель

ну и шестигранный  тоже конденсатор охладитель

Изменено пользователем SedoY

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

подскажи , пожалуйста, [member=POLE], а какой длины стекло искать? Ф122 * L500мм

Изменено пользователем Maverick2005

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах






а какой длины стекло искать?
если конструкция многотрубника открытая (ка у меня) то высота 30 см. Если КТ закрытая, как у алексеяТ, то длина может быть и более.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Первое впечатление от MS5611-01BA03 -- блиаааать, наконец-то вменяемая железка! 223-й писал, что свои аналоговые за сто евроденег по нему калибрует. Счас было первое включение, убедиться что васче работает, но на следующих выходных факт наколдырю нормальный датчик, судя по всему.. В самом деле разрешение 10 сантиметров воздуха, на столе делает нехилый шум при каждом телодвижении .) Кажется, вопрос датчика будет закрыт наглухо. Ура, товарисчи!

Изменено пользователем makh

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

[b][member=makh][/b], так у него 10 кПа нижний предел, или я не понял ТХ?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

[b][member=makh][/b], и сколько единиц после запятой получится?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Доделал вакуумный спиртовый фонарь. Не с первого раза, правда. Сегодня испытываю.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

10 кПа нижний предел

Operating range: 10 to 1200 mbar

Т.е. от 1 до 120 КПа диапазон. Вобщем-то, любой каприз самогонщика, не только вакуум..



сколько единиц после запятой получится?

В смысле? С утра тупой, сорры, литруху сортировки вчера выкушал..

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах






В смысле?
если чувствительность высокая, то должен ловить малейшие изменения давления. вот и нули после запятой.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Т.е. разрешение цифры.. Ну тут всяко можно.. Если приделать интерфейс от градусника DS18B20, то разрешение у него будет 0.0625 КПа.

Если приделать дисплей, то в зависимости от его ширины .) Шутка. Нужно ли нам больше одной-двух позиций после точки?



Чуствительность да, шумит сильно. Но дело происходило на столе в большом помещении, рядом дышал и шевелился я, играла музыка и дули компутерные вентиляторы. Думаю, в небольшом откачанном объеме картина будет получше, ну и програмно цифру ровнять по-любому придется..

Изменено пользователем makh

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах






Нужно ли нам больше одной-двух позиций после точки?
две позиции после запятой - лучше.))

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Алгоритм расчета давления целочисленный (8 стр.), на выходе единицы паскалей, т.е. если работаем с КПа, то три позиции после точки.



По ходу, алгоритм использует длинные целочисленные типы, считать которые ардуина умеет только через жопу. Именно поэтому не хочется учить имеющиеся девайсы читать эти датчики. Если у ардуины хватит мозгов читать и нормализовать цифру, прикидываясь при этом градусником -- будет самое оптимальное в моем контексте решение. Разрешение при этом будет как у градусника -- 0.0625 КПа.

Изменено пользователем makh

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

С этим датчиком что-то не совсем то. Формальный диапазон рабочих давлений при указанной погрешности 450-1100 мбар. Область линейности АЦП 10-1200 мбар. Зависимость отсчета АЦП от давления (типовая) дана для диапазона 50 - 1100 мбар. Погрешность изменения давления приведена для диапазона 300 - 1100 мбар.



Т.е. датчик работоспособен в диапазоне 10-1200, но погрешность определена только для 300-1100 мбар. И как сильно он врет при давлении менее 300 мбар нужно выяснять экспериментально.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

223-й писал, что с калькулятором бьется.. Засуну в корпус буду посмотреть конечно.. Градусника хорошего нет, ADT7410 со своими тараканами в лучшем случае..

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Пополню тему процессом строительства мультипленки

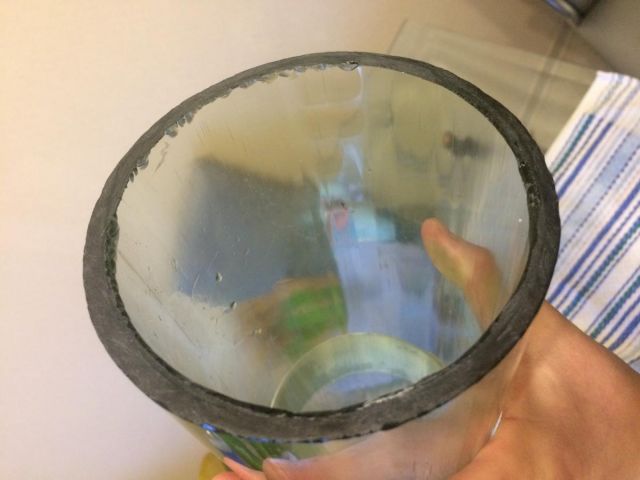

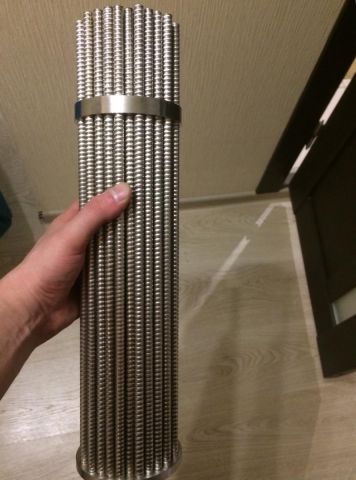

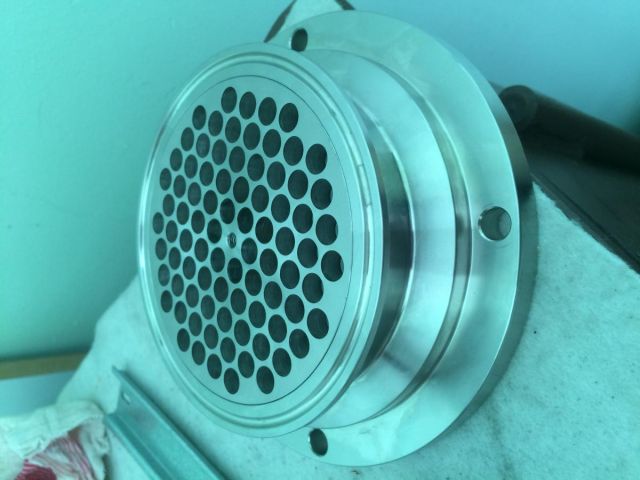

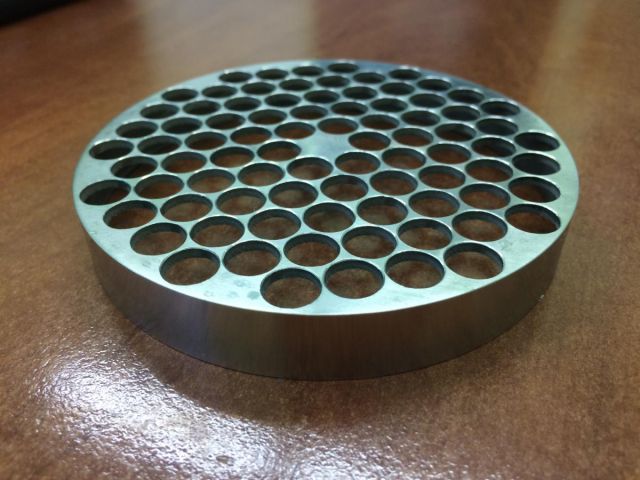

Итак, за основу взят диоптр 4 дюйма (спасибо Владу из компании Дистиллаб), вынуто штатное стекло 100мм, отрезано (мучился часов 7 с двумя пилами) стекло 310мм (спасибо дэну45 - огромное благодарю за трубу). Вырезана трубная решетка трубная нижняя из толщины 8мм и из кругляка с последующей токаркой- верхняя распределительная. Трубок гофры 8х0,3 84шт. Послезавтра - на сварку. А пока свариваются - доделаю во фланцах отверстия слива, уровнемера и пр.









Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Саша, а может проще пищевым силиконом залить, а не сваривать?

Олег вроде так и сделал.

Изменено пользователем Asus

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

а может проще

А зачем?))) когда есть сварщик, который эти трубки варит по 1000шт. за смену?)

Для себя любимого стараюсь. Перфекционизм, млин)))

Изменено пользователем moroz-85

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Не уверен за живучесть сварных швов в вакууме для 0,3 мм нержавейки. Я варю на себе на заводе вакуумных печей и наслышан о проблемах с натеканием.

Но хотелка двигатель самоделки. Расскажешь как всё получилось?

Изменено пользователем Asus

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах






Не уверен за живучесть сварных швов

Трубка "выпускается" на 0,5мм выше трубной решетки и варится "своим телом", либо выпускается на 2-3мм, потом развальцовывается и тоже варится своим телом. Никаких проблем нет варить конкретно такие швы. Сварщик работает на теплообменниках именно с такими трубками, и в опыте заварить их сомнений у меня не возникает.






Расскажешь как всё получилось?

Конечно, я итак, по-моему, всю ветку захламил Олегу своими фотографиями)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Трубка "выпускается" на 0,5мм выше трубной решетки и варится "своим телом", либо выпускается на 2-3мм, потом развальцовывается и тоже варится своим телом. Никаких проблем нет варить конкретно такие швы. Сварщик работает на теплообменниках именно с такими трубками, и в опыте заварить их сомнений у меня не возникает.





Конечно, я итак, по-моему, всю ветку захламил Олегу своими фотографиями)

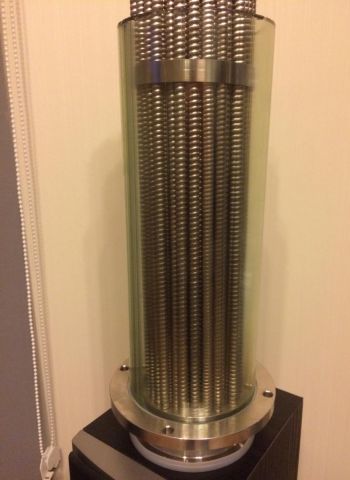

Александр, Олег - почему трубки так близко друг к другу? Нет места для накопления хвостов?

Изменено пользователем Андрей751

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах






почему трубки так близко друг к другу? Нет места для накопления хвостов?
Александр так захотел.

 Повыше будет уровень держать.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
[member=Андрей751],
Выбран метод «золотого» сечения))) площадь межтрубного пространства равна площади трубного пучка)) будем поглядеть. Эксперименты - наше все, как говорится.
[member=Asus],
Фром ю))) заварено. Уровень сварщика - Бог))
[member=hed1n],
Пойдет

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах






Подойдет под основу?
подойдет. Киловатта 1,5-2 точно
