Основное оборудование в ВД

[newocelot]

  В 25.11.2021 в 12:21, Олег6 сказал:

Неэффективно это

Показать

Нет систем без недостатков



  В 25.11.2021 в 12:21, Олег6 сказал:

с парами куда уходит, в канализацию?

Показать

а с "обычным" насосом ? - в атмосферу!

  В 25.11.2021 в 16:22, POLE сказал:

не пойдет.  Расход воды недостаточный

Показать

я НЕ голословен (в данном случае)

производительность  достаточная.

(По "паспорту" производительность насоса 1.5 куба в час)

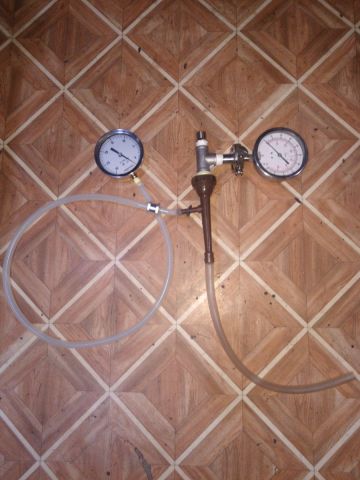

По твоей-же наводке было собрана такая система для тестирования в полевых условиях:



Изменено 25 ноября, 2021 пользователем newocelot

[Юнга]

  В 25.11.2021 в 16:10, newocelot сказал:

Для тех кто не слышал - вибрационный насос типа ручеёк/малыш

Показать

Это погружные насосы и рассчитаны на охлаждение грунтовыми водами, в которые они погружены, грунтовые воды имеют температуру примерно 14С. Такие насосы не предназначены для использования над поверхностью воды и нуждаются в охлаждении корпуса, поэтому могут быстро выйти из строя в результате прегрева обмоток электромагнитов при длительной экспдуатации, кроме того они шумнее центробежных.

  В 25.11.2021 в 15:37, POLE сказал:

Тосол хорошо,

Показать

Тосол( этилленгликоль) -нехорошо, это яд, при вдыхании его паров происходит отравление человека вплоть до летального исхода. Он обычно применяется в системах с замкнутой циркуляцией теплоносителя без свзи с атмосферой и в тех случаях когда исключено его попадание во внутренние помещения, где присутствует человек. Как в этом случае будет работать водоструйник?

  В 24.11.2021 в 15:44, newocelot сказал:

Скромная попытка автоматизации 150и рублёвого водоструйнику (вроде) увенчалась успехом.

Показать

Клапанов, наверное, как минимум два, которые установлены на подачу воды на вход водоструйника и на вакуумном патрубке идущем в систему, чтобы не гнать без толку всё время воду через водоструйник?

[newocelot]

  В 25.11.2021 в 17:52, Юнга сказал:

Клапанов, наверное, как минимум два

Показать

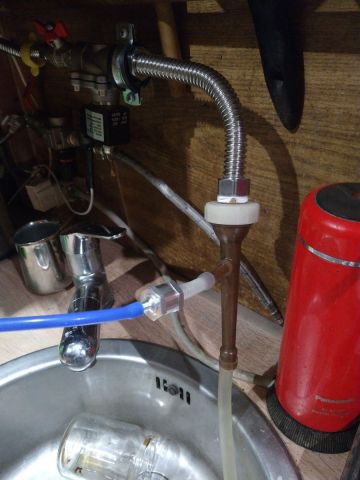

В данном контексте под словом "клапан" понимается соленоидный вентиль (электромагнитный клапан). Он один, на воду.

Ну и обратный клапан на вакуумную линию (можно и без него, плоскогубцами шланг пережимать, но это уже НЕ автоматизация)

Изменено 25 ноября, 2021 пользователем newocelot

[makh]

  В 23.11.2021 в 20:56, Юнга сказал:

замечания и предложения

Показать

Три прижима есть минимально достаточно, но пять фаз сложновато.

Смело можно пробовать регулярным коленвалом, ИМХО.

1100 0110 0011 1001

11000 01100 00110 00011 10001

110000 011000 001100 000110 000011 100001

11000000 01100000 00110000 00011000 00001100 00000110 00000011 10000001

На последнем такте напряг шланга будет тем меньший чем больше прижимов.

Для больше 4-х прижимов можно будет сориентироваться на производительность или на давление..

Изменено 27 ноября, 2021 пользователем makh

[Юнга]

  В 27.11.2021 в 02:57, makh сказал:

Смело можно пробовать регулярным коленвалом, ИМХО.

Показать

Ты имеешь ввиду распредвал от какого нибудь 4-х тактного  автомобильного двигателя внутреннего сгорания? Думаю, что могло бы получиться, но габариты неприемлимые для наших задач, да и систему смазки нужно предусматривать тогда.

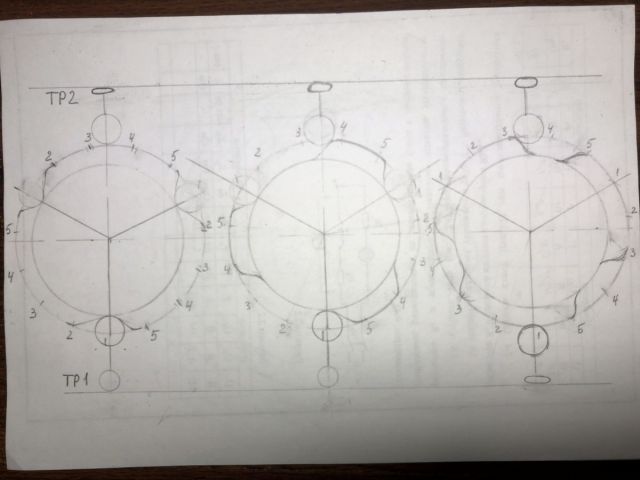

Сейчас прорабатываю схему кулачков таким образом,  чтобы за один оборот приводного вала осуществлялось несколько циклов с целью увеличения производительности(эскиз на три цикла из пяти тактов вытеснения за один оборот прилагаю). Пришла в голову мысль, что при желании можно по периметру окружности описываемой кулачками разместить несколько комлектов вытеснителей, которые будут перикачивать жидкость по отдельным трубкам(на эскизе ТР1 и ТР)для прерикачивания разных сред одновременно. Можно, наверное, и запараллелить эти трубки чтобы ещё больше увеличить производительность насоса.

[makh]

  В 27.11.2021 в 07:03, Юнга сказал:

распредвал от какого нибудь 4-х тактного  автомобильного

Показать

Ой, нет конечно ) Я имею ввиду ось с одинаковыми эксцентриками, повернутыми относительно друг друга на 360/(N-1) град, где N есть количество прижимов.



[POLE]

  В 27.11.2021 в 07:03, Юнга сказал:

несколько комлектов вытеснителей

Показать

сколько на полдиаметра кулачка разместится столько и трубок можно сделать.

[Юнга]

  В 27.11.2021 в 15:10, POLE сказал:

сколько на полдиаметра кулачка разместится столько и трубок можно сделать.

Показать

Думаю, что больше. Сколько толкателей уместится на длине окружности впадин между  кулачками(с зазором чтобы не было трения) столько трубок и можно разместить.

Изменено 27 ноября, 2021 пользователем Юнга

[POLE]

  В 27.11.2021 в 17:00, Юнга сказал:

Сколько толкателей уместится на длине окружности впадин между  кулачками(с зазором чтобы не было трения) столько трубок и можно разместить

Показать

Допустим одна трубка рвется и тогда вся конструкция останавливается. Если поставить обратный клапан на каждую трубку перед насосом, то работать будет вплоть до прорыва в последней трубке.

[Asus]

  В 24.11.2021 в 08:11, Юнга сказал:

Участок трубки между точкой 2 и точкой 3(на эскизе), который описан в п.2  выходит из строя прежде всего, я его назвал напорным участком.

Показать

Спасибо, Николай, это крутое наблюдение,никогда бы сам не догадался.

[Юнга]

  В 28.11.2021 в 06:52, POLE сказал:

Если поставить обратный клапан на каждую трубку перед насосом, то работать будет вплоть до прорыва в последней трубке.

Показать

Клапан на входе в перистальтическую трубку должен обладать очень маленьким гидравлическим сопротивлением - в этом проблема, можно сгородить управлямый клапан из трубки и соленоида(нормально открытый) - но, это целая история.  В прошлом году я проводил опыты по определению усилий на сжатие трубки - слишком большие усилия нужны. Можно конечно поэкспериментировать с системой рычагов от соленоида к клапану...

Изменено 28 ноября, 2021 пользователем Юнга

[POLE]

  В 28.11.2021 в 08:37, Юнга сказал:

Клапан на входе в перистальтическую трубку должен обладать очень маленьким гидравлическим сопротивлением

Показать

0,5 кПа это много? Легко продавливается высотой столба дистиллята в трубке

Изменено 29 ноября, 2021 пользователем POLE

[Юнга]

  В 29.11.2021 в 06:33, POLE сказал:

0,5 кПа это много? Легко продавливается высотой столба дистиллята в трубке

Показать

Ты какой клапан имеешь ввиду(конструкция или производитель)?

[newocelot]

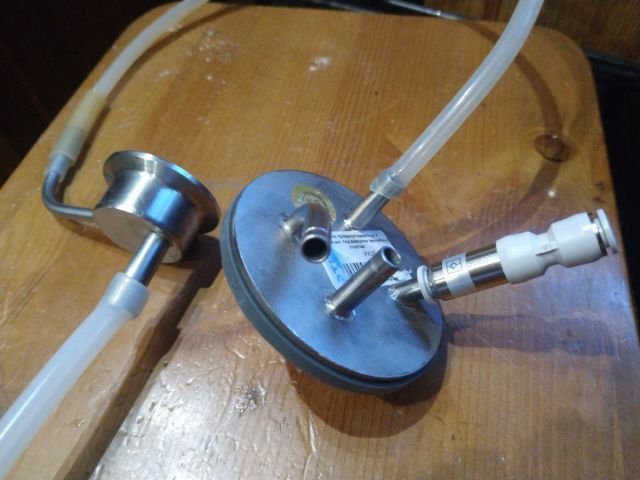

Ещё про обратные клапаны:

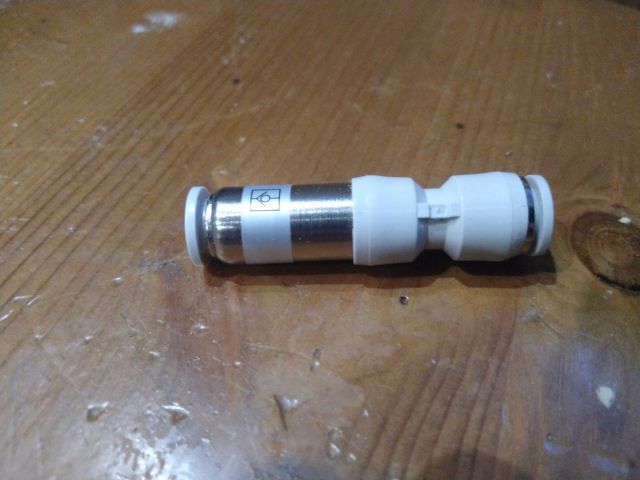

В припадке перфекционизма купил себе дорогой, красивый обратный клапан.

Так вот у него давление открытия (на вскидку) порядка 25кПа.

Это я дурак, и купил совершенно не то, или клапан бракованный ?



Зима - праздник у вакуумщика. Вода из крана +6.5°С !

Изменено 29 ноября, 2021 пользователем newocelot

[POLE]

  В 29.11.2021 в 10:07, Юнга сказал:

Ты какой клапан имеешь ввиду

Показать

Этот и этот

Правда алюминиевые приходится перебирать. А пластмассовый может выплюнуть резинку.

  В 29.11.2021 в 12:21, newocelot сказал:

у него давление открытия (на вскидку) порядка 250кПа.

Показать

Так там жесткая пружина внутри.

[newocelot]

  В 29.11.2021 в 16:01, POLE сказал:

жесткая

Показать

Жёсткая.

Значит я дурак ?

(Исправил - порядка 25кПа, но эт тож очень жёстко)



(Куда бы теперь этот клапан присобачить в домашнем хозяйстве ......)

  В 29.11.2021 в 16:01, POLE сказал:

алюминиевые приходится перебирать

Показать

Зачем, если не секрет ? У меня работает "из коробки"



Изменено 29 ноября, 2021 пользователем newocelot

[Юнга]

  В 29.11.2021 в 16:01, POLE сказал:

Правда алюминиевые приходится перебирать. А пластмассовый может выплюнуть резинку.

Показать

Подпружиненные?

[POLE]

  В 29.11.2021 в 17:05, Юнга сказал:

Подпружиненные?

Показать

алюминиевые да. Пластмассовые просто резинка.

  В 29.11.2021 в 16:51, newocelot сказал:

Зачем, если не секрет ? У меня работает "из коробки"

Показать

у мен я не каждый держит вакуум. Чуток натекало. Приходилось перебирать. Сор в основном.

[newocelot]

  В 29.11.2021 в 16:01, POLE сказал:



Показать



  В 29.11.2021 в 16:01, POLE сказал:



Показать

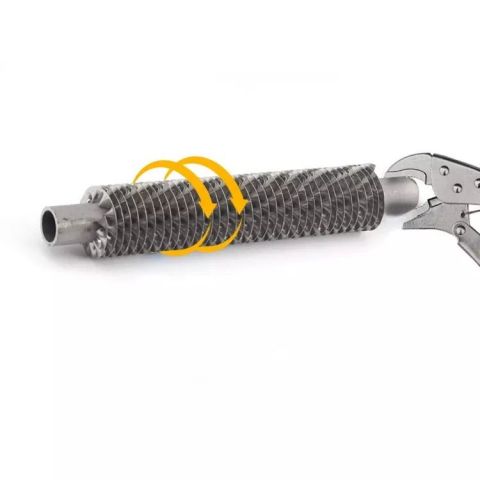

Случайно попалось, такого бы лет 5 назад....



radiator warped fin tube accessories
https://aliexpress.ru/item/1005003500112251.html

Изменено 1 декабря, 2021 пользователем newocelot

[POLE]

  В 01.12.2021 в 16:03, newocelot сказал:

такого бы лет 5 назад....

Показать

для чего?

[Юнга]

  В 01.12.2021 в 16:03, newocelot сказал:

попалось, такого бы лет 5 назад....

Показать

Такое оребрение для трубы продавалось и 5 лет назад, но чем его прикатать к трубке - от этогого зависит эффективность теплпередачи. Скажу больше и оребрённые трубки продаются, я в 80-х на шахте на калориферных секциях для обогрева воздуха в ствол такие трубки менял, так что ничего нового.

Изменено 1 декабря, 2021 пользователем Юнга

[newocelot]

  В 01.12.2021 в 16:43, Юнга сказал:

чем его прикатать

Показать

Оно само трубу обжимает

[Юнга]

  В 01.12.2021 в 16:51, newocelot сказал:

Оно само трубу обжимает

Показать

Ты в это веришь, что это будет эффективно? Я был на заводе в Мариуполе, где производили такие трубки и видел как это делают.

[AlexRed]

  В 01.12.2021 в 16:03, newocelot сказал:

такого бы лет 5 назад....

Показать

А куда это это можно применить? Я в мае для производства растаможил и стратифицировал линию оребрения они сейчас веселятся режимы подбирают настраивают и есть куча обрезком(медная лента наварена на нержовую трубку, мин. зазор 2мм) если не выбросили можно попробовать вытащить с производства.

[newocelot]

Я собственно не про оребрённую трубу речь завёл, а про чулок который натягивается на трубку.



А придумать применение - не вопрос, с нашей-то фантазией.

Лет 10 назад я бы конденсатор(холодильник) сделал с внутренней оребреной трубкой, воды бы уже съэкономил несколько тонн.

Или что-то вроде буфера aleks'а ....
