Тарельчатая Колонна Чудо Или Западная Пропаганда.

[Сибиряк 18]

почему такая мощность захлеба маленькая? из - за малого диаметра перелива?

Перелива за глаза Ф15 трубка, а вот паровая трубка Ф22, в ней проблема вроде как.

Свою буду переделывать на 28 трубу.

Если сподоблюсь, на днях сниму конструкцию тарелки.

Сейчас увеличил площадь пропилов в колпачке (было заужение), вроде получше стала работать.

[mafusail 50]

[member=Сибиряк],чего то я не понимаю или ты. Захлеб возникает из за плохого слива. Узкий паровой патрубок не может привести к захлебу, малая площадь щелей тоже. Наоборот думаю,что малые щели должны улучшить барботаж,т.к. пар с большей скоростью будет вылетать. А чем меньше живое сечение колонны,паровой патрубок, тем больше диапазон работы колонны- это Цыганков пишет.еще пишет что при большом межтарелочном живое сечение можно уменьшить до 6%. Скан сейчас не могу выложить,но выложу на днях. Выходит причина не в щелях и не патрубке. Но ты выложи пожалуйста тарелку,посмотрим. Где заблуждаюсь,чего не понимаю?

[трезвяк 7]

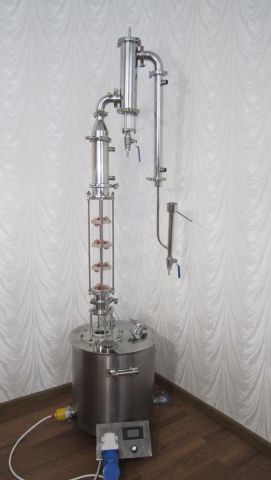

Вот последняя модель 3", бак 50л

[Kasperys 139]

[member=nikopene],

в первом посте ссылка на чертежи флейты

http://distillationathome.com/forum/forum13/topic26/



а вот видео по каждому блоку

https://www.youtube.com/channel/UC_CCl5ltb73U-YRE9JvZxQg/videos

Изменено 23 марта 2017 пользователем Kasperys

[Urajan 125]





а вот видео по каждому блоку https://www.youtube....E9JvZxQg/videos

  Я смотрю не парятся буржуи изготовлением перегородок в револьверах.

Сколько не смотрел и в чертежах и видео нигде их не ставят.

Толи они чего то не догоняют толи наши самодельщики лишнего пихают в свои кожухотрубники

[Naruto 1 598]





Толи они чего то не догоняют

Я думаю догоняют, те кто производит, вваривать перегородки морока и затраты лишнии вот и не делают так как , КТ 4" даже без перегородок имеют запас по мощности...

[Сибиряк 18]

[b][member=mafusail][/b],

Захлеб колонны происходит из за того, что пар проходит через гидрозатвор. Идет через гидрозатвор, потому что там сопротивление меньше. Уменьшив площадь паропровода, поднимается давление, продавливает гидрозатвор.

Перелива который у меня выше крыши.



Вот моя тарелка.



https://youtu.be/Pghb1voASIA

[Urajan 125]

[b][member=Сибиряк][/b], Отпишись пожалуйста когда переделаешь.

Я у себя склоняюсь к отдельному сливу. Так без проблем паровую трубку можно сделать выше уровня перелива и изменять проходные сечения проще при необходимости.

[Сибиряк 18]

Ну переделывать не скоро буду. Эта работает нормально. Гоню на индукции, а на ней мах 2квт.

Когда проверял мах мощность, то еще подключал и парогенератор (3 квт).

Пришла тута и виноградная паста от Матоса (спасибо ему). Буду пробовать разное количество тарелок.



На счет отдельного перелива да, но потеряешь часть полезной площади(барботажа) ИМХО.

[Ф. И. О 37]

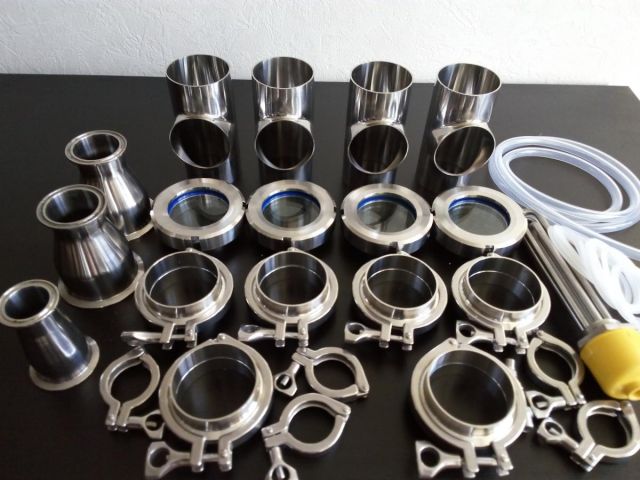

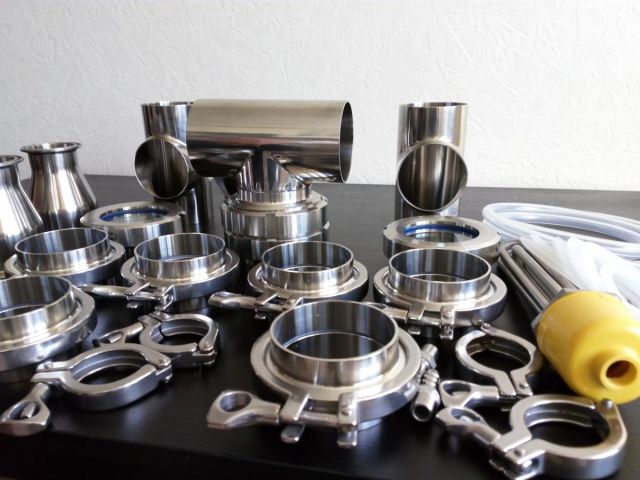

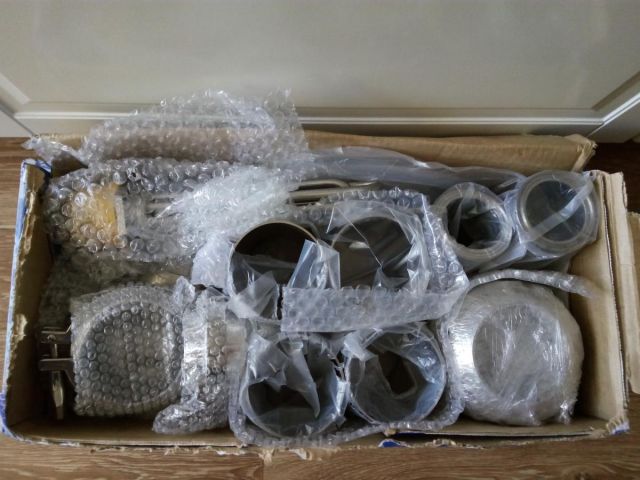

Получил посылку от Александра 25 из Владивостока, теперь осталось получить зарплату и буду варить 3" тарельчатую колонну

[porony 79]

буду варить 3" тарельчатую колонну

а тарелки где?) Какие планируешь и как будешь устанавливать их?

[Ф. И. О 37]

[b][member=porony][/b], Тарелки на 50 странице этой темы, устанавливать как обычно - между  этажами

[mafusail 50]

[member=Ф. И. О],сливы как с тарелок будешь делать или не будешь?Имею ввиду что у клампа буртик высокий и слив через него не сделаешь?

[Ф. И. О 37]

[b][member=mafusail][/b], На одном этаже буду слив делать ( по высоте на сколько позволит кламп )

[mafusail 50]

[member=Ф. И. О],измерь пожалуйста высоту этого буртика.Тоже хочу на клампах,но не знаю как слив делать с них.

[Ф. И. О 37]

[b][member=mafusail][/b], Если трубочка будет находиться в том месте где стягивается хомут, то нижняя точка трубки будет в 4 мм от края фланца, толщина буртика 5 мм , но можно немного подточить для трубки

[mafusail 50]

[member=Ф. И. О],т.е ниже 4 мм с тарелки не сольешь?Так я понял?

[Ф. И. О 37]

[b][member=mafusail][/b],да

[Gilgamesh 2]

[b][member=Сибиряк][/b], Очень круто! Хочу что нибудь подобное сделать. Не подскажите какой рабочий диаметр тарелочки получается у Вас? Хочу попробовать в 3" колонну сделать, только использовать заглушку 42мм, центральный слив 15, гидрозатвор и паропровод 28мм, как думаете с такими парематрами нормально будет или лучше 35мм заглушку использовать? Спасибо!

[Сибиряк 18]

[b][member=Gilgamesh][/b],

Хоть и не пили, давай на ТЫ.

У стекла примерно вн Ф85, у тебя будет еще меньше. Цена 42 намного больше 35 да и диаметр не такой большой у тебя. Подводимая мощность какая будет?

Первый раз делал пропилы в колпачке с помощью Дремель (но площадь в сумме была маленькой), потом болгаркой тонким кругом расточил их (17 шт на колпачке). Сейчас бы сделал больше но тонким кругом и не парился по поводу 42 колпачка. Прикидывай площадь паропровода и прорезей колпачка. По высоте большие тоже не делал бы (теряем высоту перелива). может стоит переливную поставить Ф12 и оставить паропроводную Ф22. Пару страниц выше кидали ссылку на стекло, думаю проще заказать чем самому резать. Там Ф95, как раз как у меня. И по цене 100р за штуку.

[gipsan88 3]

Этажи в апреле варить буду, жду жепезки из Владивостока от Александра. Расстояние между тарелками 150 мм

Подскажите а если будет 120мм этого будет мало?

[Ф. И. О 37]

[b][member=gipsan88][/b], 120 мм хорошо, я в 120 мм не умещаюсь из за того что у меня большой диоптр 3"( Ф 76 мм )

[Gilgamesh 2]

[b][member=Сибиряк][/b],  Александр, легко) Спасибо! Подводимая мощность пока у меня 2квт индукции, но уже лежит тэн на 3квт, но больше 2.5квт думаю давать не буду, если только на СС на 3х перегонять. Со стеклом не очень хочу заморачиваться, хотя это наверное самый дешевый вариант, думаю аргонщика найти из клампов с тройниками наварить, как Ф.И.О делает, сборную проще тарелки мыть будет. По поводу расчета паропровода еще не сильно разобрался, хотя и прочитал все 54 листа темы, пока слишком много информации для моего мозга ))) Я просто из чего исходил, у стилдрагона колпаки 36мм на колонну 2.5", что у нас порядка 63-64мм, поэтому я и подумал, что для 3"(вн Ф~74мм) как раз будет примерно пропорциональное изменение размера. Цены и правда скоцкие на 42 заглушки (300-450р), особенно если смотреть в моем городе, это в 2-3 раза дороже московских (за 125р нашел) %) конечно самый дешевый вариант будет из маленьких сделать, 3 колпачка перелив, хотя тоже спорно. Узнав твои размеры тарелки, теперь совсем в растерянности. Хочу сделать пока 3 уровня, вот и думаю что будет наиболее эффективное для таких размеров. )))

[mafusail 50]

[member=Ф. И. О],какая тарелка по толщине будет?В клампе какую толщину зажать можно?

[Ф. И. О 37]

[b][member=mafusail][/b],  Мои тарелки толщиной 1 мм, я делал проточки в клампах ( думаю можно и 2 мм сделать проточку, если тарелка будет толщиной 2мм ) диаметр моих тарелок 75 мм
