Тестирование нового оборудования "Эврика"

Рекомендуемые сообщения

Всем привет.

Хочу начать тестировать новое оборудование, и для начала покажу с чем буду работать.

Это оборудование для тех кому надо много и быстро.







Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Красиво.

У игоря223 аналогичный конструктив на вакуум.

А почему не сделать 4-ряда трубок и в 2-2,5 раза короче дефлегматор?

Или ещё проще и дешевле  - четыре ряда спирального димрота из нержогофры?

Эксперимент был бы  интересным.

Изменено пользователем Asus

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Это МЗМ от Алексея, только вместо димрота кожухотрубный , у меня такой уже почти 2 года пашет, полет нормальный ( изготавливал Джо по моим чертежам).

Изменено пользователем сибирк

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

[member=сибирк], года 2-3 назад ровно такой же конструктив на меди делал, ф64.

в линейке МЗМ он был, 1 ряд трубочек ф8х1 . Принцип - с Гриба пошел, изолированная восходящая и свободный пролет пАра на нисходящей

подарил кому-то , уж не вспомню

высота КТ части была 50 мм. фотки где-то выкладывал... без съемной трубки только.

нормальный девайс

а вот установка один на другой - шедевр.... ну, впрочем, не привыкать...

как деф на ректе - есть ньюансы...

Изменено пользователем alexeyT

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты


почему не сделать 4-ряда трубок и в 2-2,5 раза короче дефлегматор?

Как идея это интересно, тем самым сэкономить высоту, диаметр будет наверно 100 мм.


Или ещё проще и дешевле  - четыре ряда спирального димрота из нержогофры?

С гофрой работал, блин тонкая сложновато варить.

[b][member=alexeyT][/b],

Была идея сделать комбинированный, нержа внешняя труба, внутренняя медная и трубки 8 мм тоже медные, шайбы из нержи.

Такая комбинация даст экономию по себестоимости материала, а результат как от полноценно медного аппарата.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

[member=Добровар], медяху - лучше съемную придумать..

1. Медь нужна только на первом перегоне

2. на ректе медь как сильный катализатор добавит альдегидов.

3. медь мыть надобно, хоть изредка...

а вот подсос воздуха внутрь при ректе - несомненное ЗЛО...

Удачи!

Искренне рад, что за последние год-два вышли на совершенно иной уровень аппаратуры!

Изменено пользователем alexeyT

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Вадим! Ещё интересно узнать расход воды, и температуру на выходе.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
[member=Добровар],да, и уровень подачи материала изменился в лучшую сторону
Нет уже той обильной пурги

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты





У тебя сьемная трубка-муфта - ее первой делай из меди, тем более на ректе она не участвует

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

непонятно, только что за колонна с предзахлебом на 3100Вт, многовато как-то?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

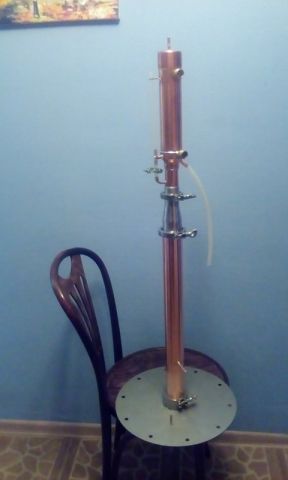

Здорово. Более месяца назад сконстролил аналогичное.

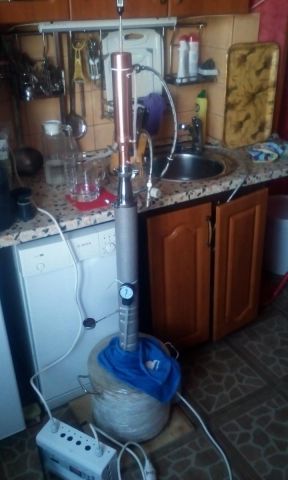

Только обосрали все по полной!post-2408-0-76658500-1524820862_thumb.jpeg

А в целом все работает ОТЛИЧНО !

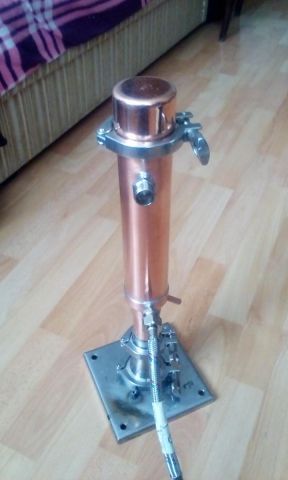

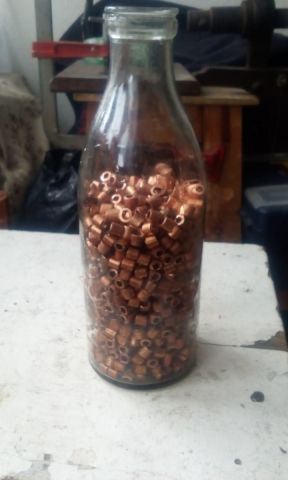

На колечках, работает.post-2408-0-44572900-1524821469_thumb.jpeg

Изменено пользователем Luk

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Только обосрали все по полной!

Валера (Воблин) почему-то цитата вставилась не правильно, цитата адресована Александру.

Что-то не помню, чтобы "обсирали" и ты не указывал про термоизолирующую втулку для дистилляции, а это одно из преимуществ конструкции или воздушный зазор как это реализовано  "грибке".





Добровар, Вадим у меня  длина трубок всего 87 мм , в два ряда, для 4 кВт хватает, короче нельзя будет прорыв пара. Может быть два варианта - коротка широкая трубка = прорыв пара, много тонких трубок = пленочный  эффект и задержка флегмы.

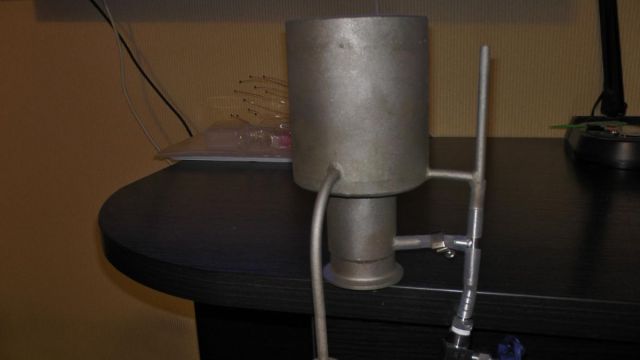

Вот фото первого варианта, пришлось немного переделать.


Изменено пользователем сибирк

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

[b][member=Luk][/b],[b][member=сибирк][/b],

Я обратился к администрации, чтобы открыли ранее закрытую по моей просьбе тему,

чтобы здесь не оффтопить.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

[b][member=serafh][/b], Можешь не беспокоиться , я больше писать не буду.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Ложку дегтя, можно ?

То, что железо утилизирует кучу энергии, эт понятно, особенно тем кто работал с кожухотрубниками.

Про ТСА хочу обмолвиться. Как то давно, на ХД обсуждали тему растворения не конденсируемых газов, после чего , известный производитель стал приваривать трубочку к проточному холодильнику, типа ТСА,для выходов этих газов.


Так это мало эффективно, потому как газы растворяются тем быстрее, чем меньше температура продукта и в точке выхода из холодильника она минимальна,но хоть какая-то их часть испарится в ОС.

Судя по ролику, Т. продукта весьма впечатляет, а ТСА находится в нижней- холодной точке, более того, из того же ролика видно , что ТСА ещё и подсасывает воздух ! Правда производитель этим , как бы хвастается. На мой взгляд -это не есть гут. Мало того, что воздух в дефлегматоре не есть хорошо, так и не конденсируемым газам дорога одна-в большой части раствориться в продукте.

Изменено пользователем Аквалюб

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Не стоит забывать о первоначальной функции ТСА.

ТСА - для аварийного "слива" переизбытка пара. Или?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

ТСА находится в нижней- холодной точке

Ну так это же прямой холодильник. Нет доохладителя. Флегма переохлаждается - для тех кто этим озабочен.

Единственный выход перейти на обратный холодильник и иметь ТСА между ним и доохладителем. Другого не дано.

А это представлена Клюшка в другой компоновке со всеми плюсами и минусами. Если выбирать осознанно, то ещё бы цену узнать за это чудо поделие.

Ну или исходя из красоты и веры.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Братцы, да просто ОЖ Добровары шпарят раз в 5 больше необходимого...

Если сбалансировать, то и газы полетят, и , ессно, подсоса не будет

Они ж на макс конденсацию тестировали, там пох газы и подсосы

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

А это представлена Клюшка в другой компоновке со всеми плюсами и минусами.



Э, не ! Клюшка имеет кучу плюсов супротив этого железа. И по работе и по простоте конструктива. Вот только ССЖ горячей на много и не может утилизировать столь киловатт.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

В принципе деф с рубашкой (рубашечный деф 20 см ) + двухрядный димрот внутри.

Димрот монтируется на крышке клампа .

Таким образом появляется изделие состоящее из: узла отбора, короткой а-ля царги или рубашечного дефлегматора и димрота на крышке.

Как хочешь - так и собирай. :)



PS Насколько читал тех же поляков. Они гофронержу варят на втулки, т.е. сплющивают последние 2-3 кольца гофронержи и их уже приваривают. Вот в рисунках http://www.bimber.info/forum/viewtopic.php?f=11&t=2562&start=60

Изменено пользователем Kasperys

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты






23 литра в час



этож какая колонна должна быть, чтоб с нее 6 литров в час снимать спирта?  какого обьема куб должен быть?  и где такое чудо установить?



по моему мнению, оборудование должно соответствовать задачам,



ездить  в булочную на дрегснере не только не рационально, но и не безопасно :)



для дистиляции такая конструкция не рациональна,  банальный КТ с подачей пара сверху гараздо более эффективен

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
[member=127L],брюзжишь по старяковски, размеры можно и уменьшить)))

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты






этож какая колонна должна быть, чтоб с нее 6 литров в час снимать спирта?  какого обьема куб должен быть?  и где такое чудо установить?



цифра 23 с видео, но для колпачковой ТК это не запредельные цифры.

Да и народ кубиков по 70-100 литров уже понакупал. ;)

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

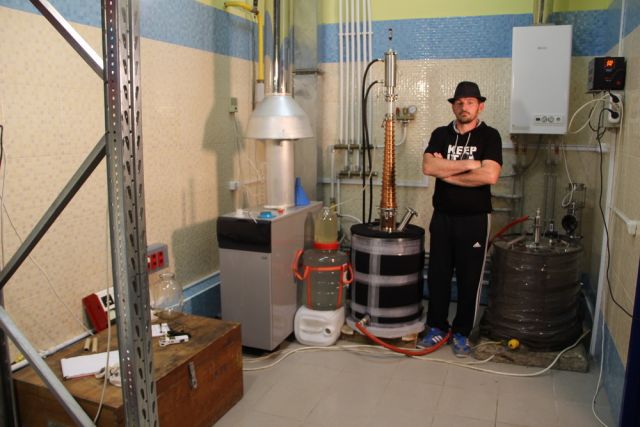

Всем привет.

Сегодня уже дома собрал аппарат с нуля своими руками, и тестировать начал.

Тестировал на дистилляции, засыпал выжимки алыча 50 кг и вино после вина, и острым паром.

Дал 12 кв. получил 22 литра в час.

Думаю что можно смело еще киловатт 5 добавить, завтра планирую а там посмотрим, хочу  залить 130 л. браги с алычи и добавить еще тен.

Все с немал, как монтирую обязательно покажу весь процесс.

Ну а в общих чертах, мне понравилось! аппарат по скорости меня просто радует, думаю что теперь буду на нем делать дистилляцию, Спецназ в сторонку положу.
