9 часов назад, Юнга сказал:

имеют повреждение в одной и той же точке на выходе напорного участка трубки из вакуума  в атмосферу

Коля, что это за "напорный" участок, поясни, не понял, может ты имел ввиду "напряжённый"? И из-за чего она изнашивается, из-за за контакта с роликами, или из-за периодического перелома на торце трубки,  выводящей сырец из вакуумированной системы?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Эллипсы на распредвале нужны. Не будет гидроударов. Все давители подпружиненные и скругленные, чтобы не мять трубку. Геометрия давителей будет зависеть от диаметра трубки.

Мое понимание как может работать твоя конструкция @Юнга .

Первая фаза. чтобы жидкость затекла там должно быть разряжение или под напором.  Поэтому средний давитель В должен подниматься раньше левого давителя А.

Вторая фаза. Средний давитель В должен быть выше трубки, чтобы трубка могла немного растягиваться. Иначе излишнее давление на боковые давители А и С.

Третья фаза. Средний давитель В должен быть выше трубки, когда правый давитель С частично откроется. При этом гидроудар придется на трубку, которая сможет его компенсировать своим растяжением.

Четвертая фаза. Простое выдавливание.

Пятая фаза.  Закрытие  трех давителей останавливает движение в трубке. Поэтому на 5 фазе левый давитель А должен быть открытым.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
40 минут назад, Asus сказал:

что это за "напорный" участок, поясни

  1. Сначала жидкость самотёком попадает из системы с низким давлением в трубку, затем трубка пережимается набегающим роликом и жидкость оказывается в замкнутом пространстве с постоянным объёмом между двумя роликами, которые катятся по трубке на одном и том же расстоянии друг от друга. Давление внутри трубки равно давлению внутри системы и давление снаружи трубки также равно давлению системы(у меня перистальтическая камера вакуумированная). На эскизе видно, что такая ситуация с давлениями снаружи и внутри трубки сохраняется от точки 1 до точки 2.
  2. Ситуация с давлением внутри трубки и снаружи меняется в тот момент когда первый по ходу ролик уходит за пределы выходного патрубка( на эскизе это участок между точками 2 и 3) - на жидкость изнутри трубки начинает воздействовать атмосферное давление(снаружи трубки по прежнему вакуум) - трубка растягивается(деформируется) и набегающий второй ролик начинает сдавливать уже растянутую трубку снаружи, создаёт напор и выдавливает жидкость из трубки в атмосферу.

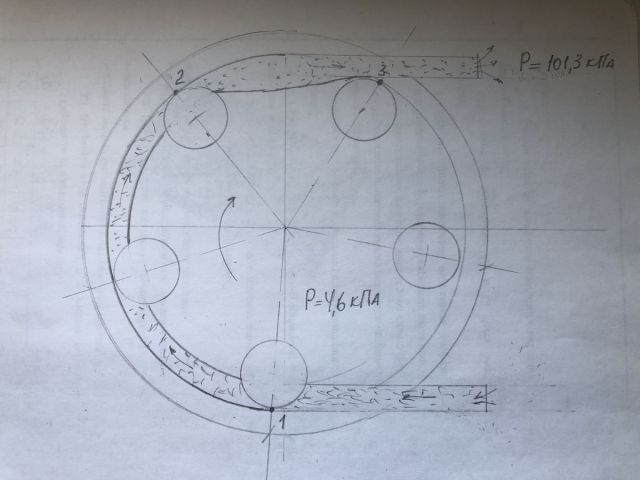

Участок трубки между точкой 2 и точкой 3(на эскизе), который описан в п.2  выходит из строя прежде всего, я его назвал напорным участком.


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
2 часа назад, POLE сказал:

Первая фаза. чтобы жидкость затекла там должно быть разряжение или под напором.  Поэтому средний давитель В должен подниматься раньше левого давителя А.

Перистальтический насос однозначно должен находиться ниже узла отбора, поэтому перепад высот будет способствовать затеканию жидкости внутрь трубки и нет разницы какой из толкателей А или В окажется в верхней точка раньше - жидкость заполнит свободный обьём в любом случае.

2 часа назад, POLE сказал:

Вторая фаза. Средний давитель В должен быть выше трубки, чтобы трубка могла немного растягиваться. Иначе излишнее давление на боковые давители А и С.

Третья фаза. Средний давитель В должен быть выше трубки, когда правый давитель С частично откроется. При этом гидроудар придется на трубку, которая сможет его компенсировать своим растяжением.

На верхнем эскизе видно, что я предусмотрел зазор между трубкой и толкателями в их верхнем положении.

2 часа назад, POLE сказал:

Пятая фаза.  Закрытие  трех давителей останавливает движение в трубке. Поэтому на 5 фазе левый давитель А должен быть открытым.

Движение в трубке по сути останавливается на четвертом такте. Можно было бы на четвёртом такте поднять толкатель А и опустить толкатель С одновременно, но учитывая точность гаражного изготовления лекал для кулачков коленвала я этого делать не хочу, поэтому и предусмотрел  пятый такт для надёжности запирания трубки, чтобы не была проскока давления.

Изменено пользователем Юнга

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Подобные насосы существуют, но их конструкция получается намного сложнее обычных. Трубку найти проще, а при грамотной конструкции роликов она изнашивается намного медленнее.



А что за проблема с трубкой? Вроде их много было на али?

Изменено пользователем Rudy

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
2 часа назад, Rudy сказал:

А что за проблема с трубкой? Вроде их много было на али?

Здесь подробнее о проблеме с трубками https://ru.wikipedia.org/wiki/Луганская_Народная_Республика

Изменено пользователем Юнга

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

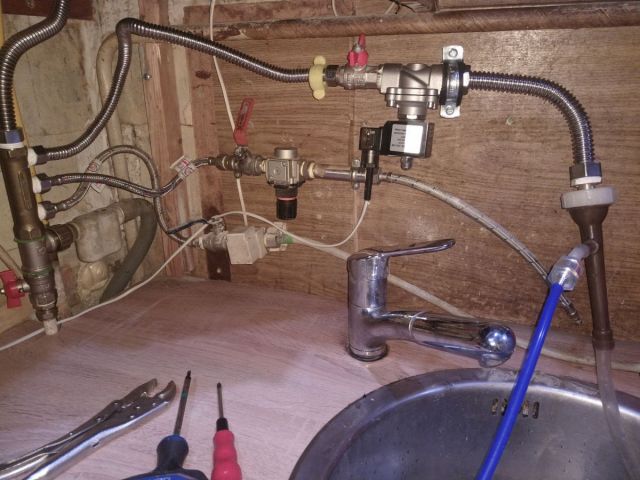

Скромная попытка автоматизации 150и рублёвого водоструйнику (вроде) увенчалась успехом.

Но привела к необходимости 33й раз переделать "систему водоснабжения" и потратить ещё 33 раза по 150рублей.


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
1 час назад, newocelot сказал:

Скромная попытка автоматизации 150и рублёвого водоструйнику

А не проще применить просто вакуумный насос, масляный например или мембранный - дело в цене?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
2 минуты назад, Юнга сказал:

дело в

И цене. И глубине вакуума. И надёжности/долговечности.



А чё эт форум не даёт картинки вставить рисует ∆! -200 ?  Хотел продемонстрировать показания датчика давления - 6hPa (то есть минус 99кПа)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
1 минуту назад, newocelot сказал:

А чё эт форум не даёт картинки вставить

В нижней строке окошка в котором ты пишешь текст своего сообщения есть строка     с изображением скрепки "Переместите файлы сюда, чтобы прикрепить их, или выберите файлы...
Общий максимальный размер 106,31MB"

5 минут назад, newocelot сказал:

Хотел продемонстрировать показания датчика давления - 6hPa (то есть минус 99кПа)

Хочется посмотреть какой у тебя датчик, покажи:-)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
1 час назад, newocelot сказал:

∆! -200 ?

Есть такое. Необходимо открыть фото в любом редакторе, и насильно сохранить. После этого будет нормально загружаться

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
1 час назад, Олег6 сказал:

будет нормально загружаться

Фиг там. Всё то же.





https://photos.app.goo.gl/48mqR67vVnQkRzXKA



2 часа назад, Юнга сказал:

Хочется посмотреть

По прежнему



2 часа назад, newocelot сказал:

∆! -200



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
22 минуты назад, newocelot сказал:

По прежнему

Посмотрел фото по ссылке, но не понял какой из четырёх приборов показывает давление:pardon:

Может быть фото нужно сохранить не в формате html, а например в jpg? У меня в этом формате грузятся без проблем.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Фото нормальные (одно мне же удалось загрузить)

А теперь везде ∆! -200

200 рублей заплатить кому-то надо ?!

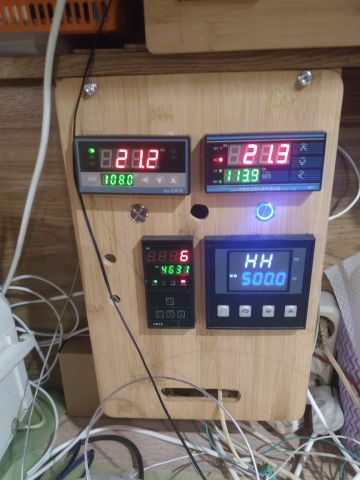

Давление в гектоПаскалях показывает левый нижний прибор.

Датчик - SendoSensor SS302+


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
6 минут назад, newocelot сказал:

Давление в гектоПаскалях показывает левый нижний прибор.



6гПа=0,6кПа - круто. А какой объём и за какое время ты откачал своим насосом?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
47 минут назад, Юнга сказал:

круто

Эт не круто. Это испытание насоса в "новом" включении.

Датчик подключен прямо к насосу метровым шлангом.



P.S. важно добавить - температура воды сегодня +8 (а может и чуть ниже).

Давление на входе насоса не измерял (некуда уже на кухне ещё тройник с манометром вешать !)



Маленькую (10л) систему откачивает за пару минут, 40литровую пол часа если не ошибаюсь.

Изменено пользователем newocelot
Корр.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

@newocelot "отработанная" вода из насоса с парами куда уходит, в канализацию?  Неэффективно это. Вот если бы её покрутить в системе, хотя бы пока не нагреется, или не наберет в себя примеси.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
22 часа назад, newocelot сказал:

Скромная попытка автоматизации 150и рублёвого водоструйнику (вроде) увенчалась успехом.

Силён!!!!

20 часов назад, newocelot сказал:

показания датчика давления - 6hPa (то есть минус 99кПа)

Слабовато давление в системе.

Мой датчик напрямую к аналогичному водоструйнику выдает - 100 кПа.

Но не суть. Этого более чем достаточно для домашних лабораторных экспериментов.

1 час назад, Олег6 сказал:

Неэффективно это. Вот если бы её покрутить в системе, хотя бы пока не нагреется, или не наберет в себя примеси

Крутил циркуляционным насосом на 1кВт мощностью на воде. Очень быстро набирает температуру и эффективность откачивания падает. Нужно брать бОлее вязкие жидкости.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
15 минут назад, POLE сказал:

Нужно брать бОлее вязкие жидкости.

Добавлю, Коллега использовал тосол, При той же температуре, "засасывает" пары лучше, чем вода. Я еще удивлялся - Даже странно, что никто так не делает.  Видимо, ядовитый, надо вне помещения держать или "герметично" делать.



18 минут назад, POLE сказал:

Крутил циркуляционным насосом на 1кВт мощностью на воде. Очень быстро набирает температуру и эффективность откачивания падает.

именно это я и имею в виду: покрутил, и только потом слил в канализацию. Уменьшил расход воды на порядок.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
13 минут назад, POLE сказал:

Нужно брать бОлее вязкие жидкости.

При одинаковой температуре более вязкие жидкости будут обладать большим внутренним трением(вязкость это величина характеризующая внутреннее трение), которое нужно будет преодолевать насосу - это дополнительный расход энергии. Кроме того эти жидкости будут быстрее нагреваться, чем менее вязкие при той же температуре, т. е. нужно будет организовать дополнительное охлаждение таких вязких  жидкостей по сравнению с менее вязкими.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
58 минут назад, POLE сказал:

Силён!!!!

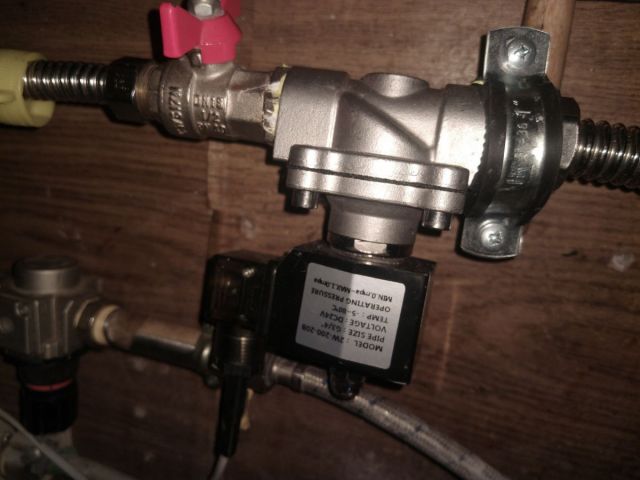

Самое сильное - это перебороть жабу и купить вентиль стоимостью раз в 20 выше стоимости насоса.



58 минут назад, POLE сказал:

Слабовато давление в системе.

Мой датчик напрямую к аналогичному водоструйнику выдает - 100 кПа

Абсолютное (атмосферное) 99.7

Ты получил минус 0.3abs !

Удалось отловить эффект Казимира ?



У тебя давление воды на входе в насос раза в полтора-два больше чем у меня.

58 минут назад, POLE сказал:

Крутил циркуляционным насосом на 1кВт

Насоса за тыщу рублей (350Ватт) более чем достаточно.


Изменено пользователем newocelot

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
23 часа назад, Юнга сказал:

Здесь подробнее о проблеме с трубками

И что, никак через границу не перекинуть? Может есть кто-то рядом в России кто ездит к вам и может получить и передать?

Или по почте перекинуть?

Если что не так - извини, я просто не знаком с вашей ситуацией.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
1 час назад, Юнга сказал:

эти жидкости будут быстрее нагреваться, чем менее вязкие при той же температуре, т. е. нужно будет организовать дополнительное охлаждение таких вязких  жидкостей по сравнению с менее вязкими.

По любому придется делать доп. охлаждение.

Тосол хорошо, но дороговато с учетом того, что нахватает паров и придется сливать. Проще солевой раствор - рассол. Только придется все делать в пластике. Нержу сожрет со временем.

1 час назад, Олег6 сказал:

Уменьшил расход воды на порядок.

вот тут и приходится считать, что проще и дешевле. Пока вода в каналью дешевле. Но это пока.

30 минут назад, newocelot сказал:

Ты получил минус 0.3abs !

Удалось отловить эффект Казимира ?

До сих пор глаза в кучку)))

31 минуту назад, newocelot сказал:

Насоса за тыщу рублей (350Ватт) более чем достаточно.

Уникальную технику в студию!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
2 часа назад, POLE сказал:

Уникальную технику

Я же тебе рассказывал ещё летом!



Для тех кто не слышал - вибрационный насос типа ручеёк/малыш и т.п. (300-450W) создаёт давление и поток  достаточные для работы насоса НВ.

Думаю один вибрационник сможет прокачать пару водоструйником в параллель.

(Если память не изменяет - у Moroz'а 200 ватт прокачивает то ли 2 то ли 4 водоструйника)



(Имеет конечно и "непобедимые" недостатки, но я мирюсь, ибо соизмеримый по характеристикам пластинчато-роторный стоить будет $500-1500)

Изменено пользователем newocelot

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
12 минут назад, newocelot сказал:

вибрационный насос

не пойдет.  Расход воды недостаточный +  сам греет воду.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
