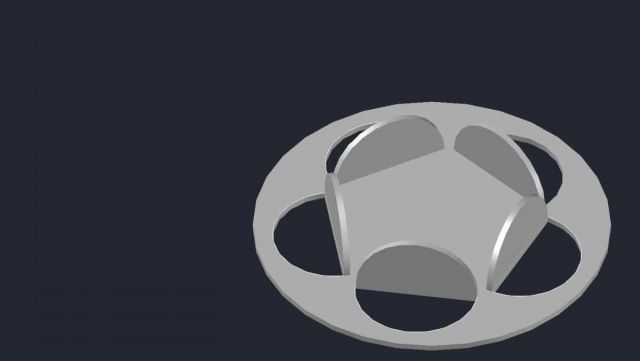

И правда , могут капли течь к центру.

Делать сливные трубки это явный оверинжиниринг. Да и получится "недотарелка".

Тогда уж такое ставить (ибо есть)

Но "недотарелка" - тож вариант !

Изменено 24 февраля, 2022 пользователем newocelot
Ю

[Олег6]

Поздравляю с юбилеем - 100 страницами в ветке.

А куда шайбы ставите, секрет?

[newocelot]

пока никуда;     думаю .......

3 часа назад, POLE сказал:

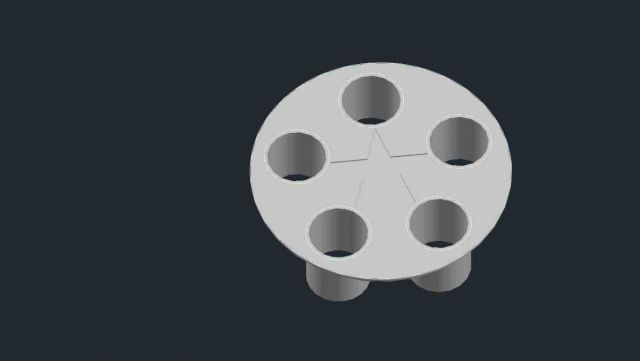

сделать дырки круглыми и вставить в них обрезки рубок

НеДоТарелка

[Naruto]

20 часов назад, POLE сказал:

и вставить в них обрезки рубок

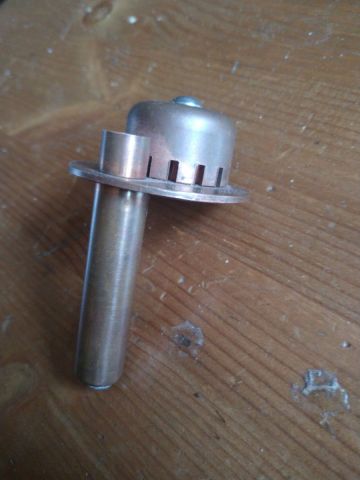

А нижнюю часть трубок сделать по типу короны зубцами, как узел орошения им.Селиваненко. тогда капли будут стекать по этим хубцам

[makh]

Не вырезать дырки полностью, оставить от центра уголок, и загнуть его вниз.

[Олег6]

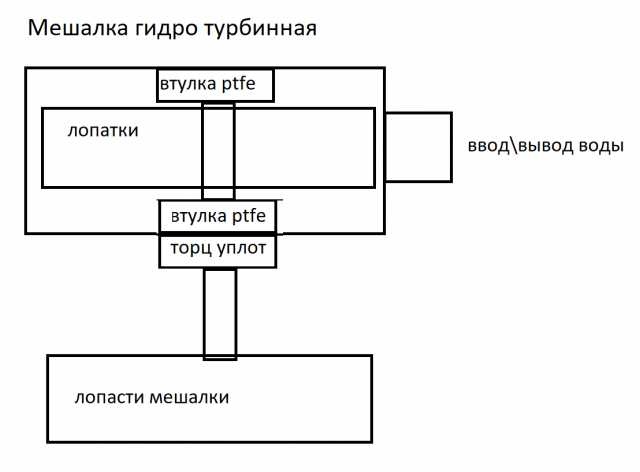

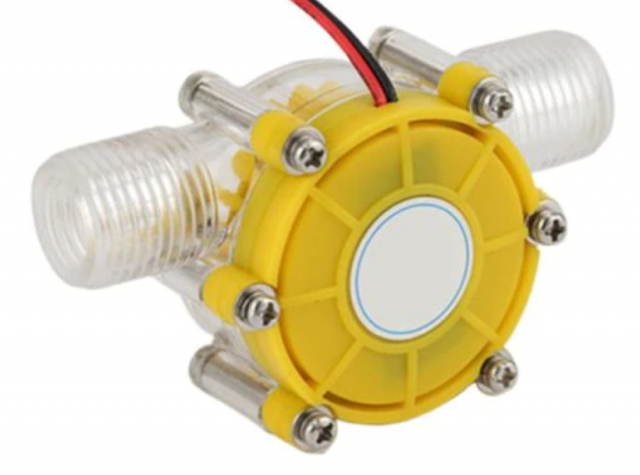

Очередная идея альтернативной мешалки. Напомню, что пытаюсь обойти ввод механического крутящего момента через стенку куба. Вместо этого, очень просто завести в куб энергию механического движения потока воды - через 2 трубки, подключенные к водяному насосу. Энергия преобразуется по принципу гидравлической турбины: напор воды вращает лопасти турбины, на той же оси сидят лопасти мешалки. Насос можно подобрать с мощным напором, чтобы прокручивал густую брагу.  Схема ниже.

Внутри мешалки можно откачать воздух, тогда давление внутри привода мешалки и в кубе будет +- одинаковое. Торцевому уплотнению практически нечего будет сдерживать.







[newocelot]

23 часа назад, makh сказал:

оставить от центра уголок, и загнуть его

оставшееся проходное возможно маловато будет

4 минуты назад, Олег6 сказал:

обойти ввод механического крутящего момента через стенку куба



5 минут назад, Олег6 сказал:

пытаюсь обойти ввод механического крутящего момента через стенку куба

Тем временем китайцы научились делать вакуумные (IP00) шаговые двигатели. Стоят в разы дешевле фирменных, но всё равно ещё не особо дёшево.
https://www.omc-stepperonline.com/vacuum-rated-stepper-motor.html

Изменено 27 февраля, 2022 пользователем newocelot
1

[Олег6]

Да круто. Ссыль вот корректная https://www.omc-stepperonline.com/vacuum-rated-stepper-motor-vacuum-rated

И все-таки надо подумать: если провода перетрутся\замкнутся\перережутся внутри куба, будет искра. Пары спирта без почти кислорода как среагируют? А в другом случае, когда вакуум не установился, но и спирт не кипит, то что будет при искре? Кажется, что не особо эти случаи опасны.

[newocelot]

40 минут назад, Олег6 сказал:

если провода перетрутся\замкнутся

Я конечно понимаю что бережного Б..г бережёт, но должны же быть пределы "необходимой самообороны" !



Я жду-недождусь когда появятся дешёвые шаговики IP68

[POLE]

27.02.2022 в 19:39, Олег6 сказал:

если провода перетрутся\замкнутся\перережутся внутри куба, будет искра. Пары спирта без почти кислорода как среагируют?

Никак. Чтобы была реакция (взрыв), то нужно иметь смесь кислорода и паров спирта в определенных соотношениях. В вакууме нет кислорода. Пары спирта не взорвутся.

Чтобы исключить искру нужно использовать напряжение меньше 6В.

[newocelot]

Да и вообще получение искры в наших условиях нетривиальная задача.



Откуда возьмётся ионизированная плазма ?!



Вероятность падения кирпича (сосульки) на голову или отравление бутулизмом из банки шпрот на порядки выше.

[Олег6]

Вообще, вакуумная мешалка кому нужна? - кто густые браги использует. Зерновую, допустим, можно сделать и выше гм 3, тогда мешалка не нужна. За один проход из такого гм много продукта не нагонишь. Однако, если предпринять меры для неулета голов, то можно сделать практически такой же напиток за 2 перегона. А вот кто на югах живет, и имеет бесплатный или дешевый мясистый фрукт - персик, абрикос и тп - тому конечно без мешалки туго. Вот они - единственные потребители вак мешалок. Ну может еще "люди севера", которые на концентратах с мякотью гонят.

Кто в иных случаях использует мешалку, в основном, для подавления ВК - у того просто конструкция системы "неправильная".



[newocelot]

1 час назад, Олег6 сказал:

вакуумная мешалка кому нужна?

Бля. Для абсента.

[Олег6]

@newocelot неужто в твоем рецепте столько сухого вещества, что есть проблемы с вакуумной дистилляцией этого болота без мешалки?

Сам не делаю, но могу предположить что, да, для некоторых "мацератов" такое болото делают, что без мешалки из него плохо спириты выходить будут.

[newocelot]

8 минут назад, Олег6 сказал:

в твоем рецепте

Во всех рецептах очень густое болото.  При попытке отогнать его на приличном вакууме мой куб реально скачет, причём строго на север. Приходится бегать за ним.

[Олег6]

вакуумная мешалка с бесконтактным вводом в куб

видели отбор по пару под вакуумом? там несколько интересных видео из батуми

[newocelot]

36 минут назад, Олег6 сказал:

бесконтактным вводом в

Жаль подробностей конструкции не видно

[Олег6]

попробовал - прекрасно магнит пробивает нержу немагнитную

[newocelot]

20 часов назад, Олег6 сказал:

магнит пробивает

Рисуй схему конструкции !

[POLE]

01.03.2022 в 11:32, Олег6 сказал:

вакуумная мешалка кому нужна?

Мешалки в ВД нужна для всех браг и сырца при высоте более 30 см в кубе. Головы концентрированней выходят и не брызгоуноса. Про ВК не говорю.

22 часа назад, Олег6 сказал:

магнит пробивает нержу немагнитную

лучше сделать медный колпак для магнитного ротора привода мешалки. Только зачем? Это геморно, не бюджетно и трудозатратно. Потребуется много неодимовых магнитов, чтобы обеспечить крутящий момент. Магниты ржавеют, поэтому придется из герметизировать. Потребуются подшипники для фиксации мешалки и ротора. Металлические подшипники лучше использовать, тк будут тормозить. Керамические подшипники дороги и их тоже придется защищать от брызг браги. Так что конструкция будет громоздкой и дорогой по сравнению с обычными муфтами и мотор-редукторами.

[Олег6]

@POLE со всем согласен. Но добавлю. Внутри куба для держания оси мешалки можно применять фторопластовые втулки. В этом месте претенциозная точность не нужна. Будут стачиваться - менять - стоят копейки.

Магнит загерметизировать - это совсем не проблема, даже не вопрос - окунул в герметик и готово.

Неодим сейчас стоит копейки. А можно вместо магнитов снаружи и катушки сделат - вообще без двигателя обойтись - размазать статор\ротор по катушкам.

В традиционной конструкции основной проблемой вижу необходимость мириться с натечками. В домашних и полупром условиях невозможно обеспечить точность посадки торцевого уплотнения, поэтому они должны быстро разбиваться - начать натекать. Подозреваю, что многие этого не замечают, т.к. не обращают внимание на натечки.

Второй самый большой недостаток традиционной конструкции - стоимость. Хоть сам делай, хоть покупай, если честно посчитать - то за 20т.р. Самый дорогой компонент системы. Хотя не самый главный. Плюс, для многих такая цена вообще заградительная.

Будет ли магнитнай конструкция дешевле ... кажется да.



Нужно делать всю конструкцию на заглушке бокового клампа 4" (у кого-то вплоть до 6"). К заглушке крепить ножки для двух втулок. Я совсем не инженер, однако думаю, даже я легко спроектирую. Я больше вижу проблему в изготовлени..





[POLE]

38 минут назад, Олег6 сказал:

можно вместо магнитов снаружи и катушки сделат - вообще без двигателя обойтись - размазать статор\ротор по катушкам.

Есть у меня одна газодувка для небольшого вакуума из прошлой жизни. Двигатель на 3кВт асинхронный. Ротор отделен от статора керамической трубой. Конструкция неразборная. Так что если есть желание, то можно магнитное поле передавать через стекло от диоптра.

40 минут назад, Олег6 сказал:

Магнит загерметизировать - это совсем не проблема, даже не вопрос - окунул в герметик и готово.

Это конечно так, но сначала нужно сделать ротор. Это непростая задача.

41 минуту назад, Олег6 сказал:

Внутри куба для держания оси мешалки можно применять фторопластовые втулки. В этом месте претенциозная точность не нужна. Будут стачиваться - менять - стоят копейки.

Неудачное решение.



Вал мешалки должен вращаться в пределах 50-250 об/мин. Как обеспечить тихоходное вращение ротора без редуктора при сохранении небольших габаритов статора?

[Олег6]

4 минуты назад, POLE сказал:

Вал мешалки должен вращаться в пределах 50-250 об/мин. Как обеспечить тихоходное вращение ротора без редуктора при сохранении небольших габаритов статора?

Сорри, а где тут статор, только ротор.  Снаружи куба двигатель с оборотами 50-250 на выходе (не важно как они получаются). Крутит круг с магнитами с этой де скоростью. Внтури куба круг с магнитами, крутится с этой же скоростью. К кругу приклеплена ось мешалки. Крутится с той же скоростью. Ты считаешь, так момент передавать неправильно, надо круги крутить быстрее, а внутри куба редуктором уменьшать обороты - увеличивать момент?

Пока вариант с двигателем, размазанным по катушкам - наружным элмагнитам, не обсуждаем.

[Олег6]

"Модель муфты для герметичного соединения валов. Данная модель была сделана для определения максимального крутящего момента, который способна передавать магнитная муфта в конкретной конфигурации. Опыт показывает, что на расстоянии между полу-муфтами 5-6 мм, максимальный крутящий момент составляет 4,4-4,6 Нм, что соответствует мощности 1,3-1,4 кВт на 3000 об/мин."

Размер под кламп.





а еще вот так можно сделать магнитное колесо внутри куба приводится в движение магнитным колесиком у стенки куба.



а это видео для инженеров, так вспомнить, что давно всё это известно и применяется

[POLE]

21 час назад, Олег6 сказал:

Снаружи куба двигатель с оборотами 50-250 на выходе

статор

21 час назад, Олег6 сказал:

Внтури куба круг с магнитами, крутится с этой же скоростью.

ротор

21 час назад, Олег6 сказал:

Ты считаешь, так момент передавать неправильно, надо круги крутить быстрее, а внутри куба редуктором уменьшать обороты - увеличивать момент?

это твои слова. Я этого не говорил.



11 часов назад, Олег6 сказал:

Модель муфты для герметичного соединения валов.

на столе это смотрится компактно, но как будет в кубе?

11 часов назад, Олег6 сказал:

4,4-4,6 Нм

Нам нужно не менее 8 Нм

11 часов назад, Олег6 сказал:

так можно сделать магнитное колесо внутри куба приводится в движение магнитным колесиком у стенки куба

красиво на стенде. Но вопрос тот же - как это должно быть в кубе, где брага  и пары спирта?



Похоже, что тебя сильно интересуют магнитные приводы. Здесь можно почитать.
