Тарельчатая Колонна Чудо Или Западная Пропаганда.

Рекомендованные сообщения






провел работу по изготовлению калькулятора автоматического расчета основных параметров тарелки
СПАСИБИЩЕ! Снял головную боль у многих.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах






по идее и колпачок в прямоугольном надо делать прямоугольный - для более равномерного барботажа)
А как с квадратными болтами быть?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

[b][member=VVS2177][/b],



Так она там если пойдет вверх, то значит хвосты уже в отборе?

Может и так.

После отбора голов ставлю дельту +0,2 и до первого стопа, остальное в хвосты.

По большому счету я и не стремлюсь получить спирт, так что может оно и к лучшему :-)

Надеюсь с Андреем (Naruto) договоримся и сделаем ГХ. Тогда все станет ясно.


А как с квадратными болтами быть?

А что с круглыми не так?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах






А что с круглыми не так?

Думаю что все так, просто у кого голова квадратная те круглое не воспринимают. :-)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

и медь приварить, просто мыть проблема.

припаять можно, не приварить





да и эстетика тоже роль играет если захочешь показать миру свой труд.

К сожалентию нет времени нарисовать, да еще в автокаде, два года не рисовал ничего навыки подрастерял :)

Может не совсем понятно как будет выглядеть?

Стекло сплошное на все этажи с одного бока или с двух противоположных, если делать колонну разборной по этажам то выглядеть она будет хуже, лишние крепежки эти фланцевые, зачем? когда стекло одно можно снять открутив 10 барашкой со шпилек и все прекрасно обслужить (снять/вставить тарелки)

Я в обшем не совсем понимаю зачем колонну то разбирать лишний раз, медь от сырца и не пачкается совсем. Нержовые тарелки от пергонки браги не будут пачкаться (разве что пена если попрет)

Насчет то же на то же не будет колонна из тройников круглых и с диптарми на молочках или даже на клампах дешевле такой ,

То что я предложил собирается из одной трубы кадратной, двух стекол , шпильки и уголка или профиля  на пермычки струбцин.

Это все доступные и недорогие материалы, сварки нужно минимум , приварить клампы с верху и с низу. переход на кламп вырезается коронкой и болгаркой, более того нижний переход может быть тарелкой нержвой с медными колпачками.

Изменено пользователем Naruto

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

[member=VVS2177], Может и так.После отбора голов ставлю дельту +0,2 и до первого стопа, остальное в хвосты.По большому счету я и не стремлюсь получить спирт, так что может оно и к лучшему :-)Надеюсь с Андреем (Naruto) договоримся и сделаем ГХ. Тогда все станет ясно.А что с круглыми не так?

Спасибо. Коллега с форума Счастливчика с аналогичной ветки тоже такой алгоритм использует. Только дельту 0,1 ставит.
Спирт тоже целью не является - насадочная для этого есть. Но и хвостов, как в бабушкином самогоне, не хочется

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах






припаять можно, не приварить

Можно и паять если нет возможности варить, но варить гораздо дешевле и не долго, и самое главное надежно.


Да и еще рас повторюсь что трубы медной квадратной такой не бывает, ее можно только заказать на заводе и то от 500 кг, так что если и делать то только с листа, и тогда точно дешевле поперечный шов варить.

Все равно тогда получается круглую проще и дешевле так как отверстие под диоптр можно сделать сразу и потом за вальцевать этаж.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

А зачем медную трубу?!??!



Я за медные тарелки речь завел, так как их проще сделать вырезая ножницами и сверлить медь проще и гнуть. Колпаки заготовки это заглушки на медные трубы то же легко купить и легко работать с ними.

А трубу есно нержовую, полностью медная колонна, имхо, странный выбор.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Народ, конечно с прямоугольными прикололись).



Самое экономное для флейты: фланцы от Добровара, а к ним 3 шпильки. На стекло - бутылки/цилиндрические вазы.

Причем: можно из бутылок сделать не цилиндры, а стаканы, тогда прорезав в дне отверстие и установив колпачок получишь уровень.

Для этого надо девайс а-ля дремель (стоит 1,2т.р. с Китая).

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
[member=Kasperys],
Я не прикалывают, сделаем с Сибиряк сравнительный анализ гх с тарелок и по отгабри и я для себя решу нужна ли мне колонна, а если нужна то буду делать квадратную, мне значительно проще будет...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Бутылки/вазы не просыпатся от температуры со временем?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
[member=3xGAM],
Даже обычное оконное стекло ничего с ним не станет

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах






А зачем медную трубу?!??!

Так я понял о медной речь идет и поэтому писал что нет такой, а если нержа то без проблем.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах






Так я понял о медной речь идет и поэтому писал что нет такой, а если нержа то без проблем.

Не речь шла как сделать колонну с минимальным количеством операций сварочных и при помощи простейшего инструмента, "те на коленке", но в то же время что бы можно было и сливы с тарелок и термометры на любой уровень.

Пока самое простое и доступное , что делается это трубка от гелиоколектора,но в стекло не вставить ни штуцер ни слив.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Так можно из П-образного профиля. Фланец из уголка, по длине. Полки под тарелки, так же из уголка, что бы вдвигать. Открытую сторону закрыть стеклом.

Все можно на заклепках (или на винтах), кроме стекла. Можно одной дрелью и ножовкой обойтись. :) Только, как то не эротично...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Полки под тарелки, так же из уголка

Можно тарелки на ножках сделать, чтобы друг на друга ставить

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

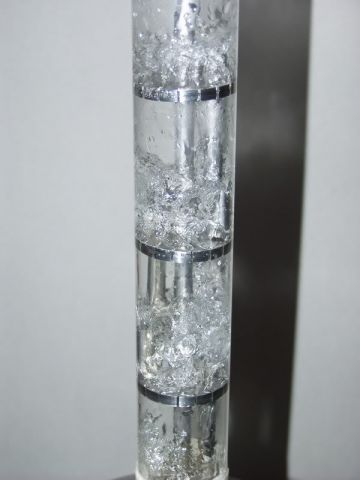

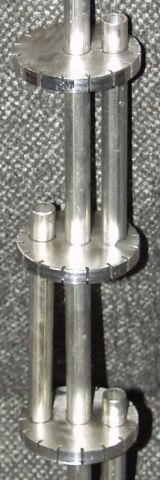

если труба не большая, то тарелки можно и так (с какого то инофорума), а то все колпачки-колпачки ;):

post-1420-0-89312300-1522079663_thumb.jpg post-1420-0-48437700-1522079691_thumb.jpg

Изменено пользователем Kasperys

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Так можно из П-образного профиля. Фланец из уголка, по длине.

Тоже можно. но уголок под фланец придется приваривать по всей длинне, герметично, те аргоном....

перемычки между этажами то же вваривать и все это должно быть в одной плоскости, в общем это сложнее. тарелка не должна краем упираться в стекло (когда притягивать начнешь, то ее выгнет, угадать с размером не получится столь точно на сколько можно вписать тарелку в квадрат нержовый.

Да забыл стекло конечно через прокладку или действительно на гермтик аквариумный, но без стяжек все равно не обойтись.

если труба не большая, то тарелки можно и так (с какого инофорума), а то все колпачки-колпачки ;):



Это получается не колпаки а ситчатые недо тарелки пар фигячет напрямую вверх , а в колпаках он дует вбок проще уж обычную дырявую тарелку поставить.

Переливы забавно сделаны зачем то он их развернул в сторону прорезей паровых , что бы видимо тут же назад вверх  закидывало флегму, имхо даже Шульмановские "пивные пробки" в качестве колпаков будут по эффективнее чем такие тарелки.

Изменено пользователем Naruto

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах






герметично
силикон. И под стекло можно профиль выгнуть, с пазом.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах






Только, как то не эротично...

А теперь представь колонну с двух сторон стекло сплошное и с одной лента свотодиодная на подсветку, да свет притушить:)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

[b][member=Naruto][/b], и две нимфы... :maninlove:  И, вдруг, жена со скалкой... :girldevil:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах






Переливы забавно сделаны зачем то он их развернул в сторону прорезей паровых ,



переливы просто трубки, в качестве гидрозатвора - флегма на тарелке.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Народ, конечно с прямоугольными прикололись

Первые аппараты Коффи именно квадратные в сечении были какие приколы если технология на уровне сельской кузницы. Если времени море и денег нету многодельным путём можно пойти - квадратную в плане смастерить. Если время ограничено соотношение иное.

Однако при этом никто не доказал, что простыми насадочными при правильных методах нельзя достичь успехов. Таких как у тарельчатых.

ИМХО тарельчатые есть пропаганда производителей. Ибо их труднее сделать дома самому.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Дмитрий, любое имхо должно быть аргументированно от реального противного, а не высосано из досужего пальца по ветру.

Во всех учебниках по нашему делу написано, что ТК имеют меньшие высоты и материалоёмкость при прочих равных с насадочными РК.

А рабочий диапазон мощностей больший. Обслуживаются легче, имеют возможность отбора с каждой тарелки, работают в сущности в эмульгационном режиме, имеют поэтому больший КПД. Кроме того, насадочные РК не работают на больших диаметрах, поэтому в промышленности альтернативы ТК нет.

И сделать их не сложно, если умеешь дружить с простым инструментом, медью и толстой фольгой. Вопрос цены - вопрос серии и торговцев.

А там как хочешь, можешь всю жизнь заниматься МСД на простом прямоточнике и ездить на ослике, дело вкуса.

Изменено пользователем Asus

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

любое имхо должно быть аргументированно от реального противного, а не высосано из досужего пальца по ветру.

в зеркало посмотри сначала. и перестань всякую необоснованную херню на форумах нести.

тем более не подкрепленную личным опытом.

не стану выдергивать цитаты из твоего поста и коментировать. ибо весь пост целиком глупость несусветная.

Изменено пользователем ванечка
