Тарельчатая Колонна Чудо Или Западная Пропаганда.

Рекомендованные сообщения



Диаметры слива и другие габаритные размеры обусловлены размерами трубы, в которую необходимо все впихнуть. Сечения прохождения пара примерно одинаковы по всему пути и составляют около 250 мм2. Поэтому слива 2, внд 8ммх2.

Изменено пользователем ванечка
не цитируй полностью

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

[b][member=Snikz][/b], опять по диагонали читаем...

флегма должна огибать колпак... для полного взаимодействия с паром

с двумя сливами ты теряешь в эфективности работы.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

На 4" один слив, с гидрозатвором. Еще 5 колпачков, тоже с гидрозатвором. Всё это дело прекрасно работает от 1кВт.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

"Дело было вечером, делать было нечего."

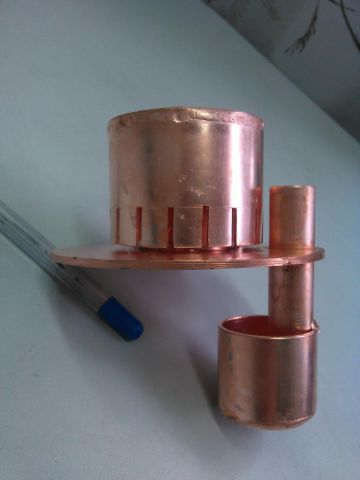

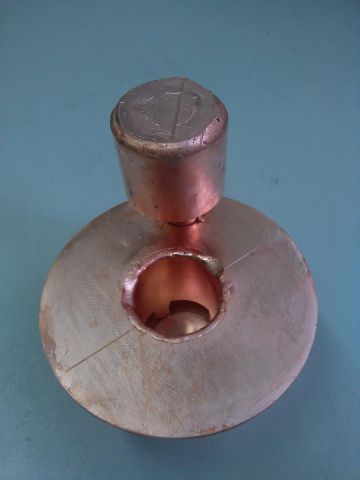

Взялись мы с товарищем на работе собрать по колпачковой колонне каждому. Удовлетворить, так сказать, творческий зуд и получить эстетическое удовольствие от результата. :) Задействовать при этом по максимуму то, что бог послал. А послал он три отрезка медной трубы 100х2.5 мм и достаточное количество разных поменьше. На фото пробный экземпляр тарелки. Внутренний диаметр паропровода 30 мм, колпачок из 54-й трубы, прорези и зазор под колпачком по 2 мм. Высота щели 12 мм (с зазором 14), высота переливной трубки 20 мм, гидрозатвор 25 мм. Стакачик гирозатвора из той же трубки, что и паропровод, его донышко - пятачок после резки отверстия под паропровод в тарелке.

Отсюда первый вопрос - могут ли опытные колоностроители дать свои рекомендации по возможной коррекции конструктива? Например, куда лучше направить струйку из гидрозатвора?

Другой вопрос заключается в следующем: для каждой из двух колонн количество внешней трубы достаточно для пяти тарелок высотой 110 мм и отрезка 80-100 мм под дефлегматор. Хватит ли такой высоты дефлегматора при условии, что он будет кожухотрубным с трубками 20х1? Есть еще трубы 75х2.5, 64х1.5, 32х1, 28х1, полдюйма и 10х1




Изменено пользователем VladL

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах






что он будет кожухотрубным с трубками 20х1?

от мощи зависит. скорее всего - пар пролетать будет. лучше 12х1 или 10х1

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Алексей, да, этого и опасаюсь. Можно и меньшего диаметра трубки поставить, возни только больше. Мощность, так то, обещает быть до 3 кВт. Отсюда и сомнения в возможностях по высоте 80-100 мм. А запасной вариант пока не хочется реализовывать из 75-й трубы, ее можно гораздо выше сделать.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

[b][member=VladL][/b], все непросто....

КТ - самый эффективный конденсатор. если соблюдать 3 правила..

1. пар сверху вниз

2. диаметр трубок ф6 или ф8. максимум ф10, но тогда возможен пролет пАра...

3. количество трубок соответствует мощности...

у тебя  - п.1 ровно наоборот....

пар снизу гонит вверх флегму. легко захлебнуться, при малом диаметре. или получить фонтан, при большом

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Из этого же и исхожу. В любом случае в пролете не буду, поскольку планирую универсальной сделать - в качестве холодильника поставить отрицательную клюшку. Так что по жидкости смогу регулировать ФЧ, но хотелось бы еще и по пару.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

[member=VladL], в идеале - трубок ф6х1 напхать и ПТН  73-74*с  залить...

вверх - головы, вниз - спирт....

Изменено пользователем alexeyT

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Так то хорошо, но лучшее - враг хорошего. :) Так еще полметры высоты надо. Лучше нержовую КТ-шку сверху прикрутить на молочке.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

У меня дефлегматор высотой 100 мм(труба колонны 89*2) с 16-ю трубками 12*1.Подача воды через отверстие 1,5 мм диаметром( после редуктора)с давлением 1,5 атм,полностью затыкает колонну.Правда вода из скважины с температурой около 7 градусов.

Меня же не обманывают глаза,это сварка по меди ?

Изменено пользователем nedelew

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Да, сварка. Вчера упражнялся с тарелкой.

А мощность какую при этом вдуваешь?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

3,5 кВт. А в мою предыдущую колонну с дефлегматором высотой 80 мм из трубок 15*1 сейчас хозяин закачивает 5 кВт и тоже заставляет её работать на себя(только конечно с гораздо большим расходом воды)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

...с двумя сливами ты теряешь в эффективности работы.

Посидел, посчитал, осмыслил. Насчет второго перелива ты прав, а я перемудрил. Переделал, отправил в порезку. Думаю, на следующей неделе соберу опытный образец, протестирую, результатами поделюсь.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

[b][member=Snikz][/b], не забудь направить флегму к стенке противоположной переливу на нижнюю тарелку.

язычком например припаянным к колпачку трубки.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

[member=Snikz], не забудь направить флегму к стенке противоположной переливу на нижнюю тарелку.

язычком например припаянным к колпачку трубки.

Знаешь, все делаю исходя из установки, что процесс сборки должен быть технологичным, т.е. быстрым и простым. Все плоское режу на лазере, круглое и квадратное - стандартный прокат из нержи. Лепесток я начертил, он же колпак гидрозатвора. Посмотрим на практике, как все получится. А то, может быть мат будет стоять на весь цех.




Хватит ли такой высоты дефлегматора при условии, что он будет кожухотрубным с трубками 20х1? Есть еще трубы 75х2.5, 64х1.5, 32х1, 28х1, полдюйма и 10х1


Не знаю, поможет ли тебе. Делал несколько дефлегматоров для насадочных и ситчатых колонн, по схемам: димрот труба 6мм, 3м; то же + рубашка охлаждения; КТ 38 труба нерж. (35 мм внд), в ней 5 труб 12х1мм, длина 280мм. самый любимый - последний из описанных. Глотает до 3,5кВт, больше не подавал.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах






процесс сборки должен быть технологичным, т.е. быстрым и простым.
этот подход, когда нужно сделать серию колонн с целью "продал и забыл".



я может быть чего то не понимаю. уж извини недалекого...

но мне кажется, что процесс перегонки должен быть правильным.

с пониманием железа и процессов в нем. независимо от конструктива.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

этот подход, когда нужно сделать серию колонн с целью "продал и забыл".





Это подход, когда свободного времени нет. И разве это противоречит процессу правильной перегонки?

 "продал и забыл".

Это к 223.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

а что знатоки скажут про обновы от 223?

https://www.youtube.com/watch?v=TwmnEEWDY1c новые колпачки

http://samogon-i-vodka.ru/catalog/1310/59798/ нержовые колонны идут с новыми колпачками, медные со старыми

сырье фруктовое, только дистилляция

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Это шаг вперёд, но лучше вместо двух рядов отверстий в колпачке использовать рулон или цилиндр из мелкоячеистой сетки.

Белое кипение способствует лучшему перемешиванию пара с флегмой, а вот высота модулей, судя по видео, у Игоря недостаточная.

К сожалению на форумах никто не понимает разделяющей роли межтарелочного пространства.

В КТ кипящая флегма является концентратором фракции, а МТ-расстояние разделителем фракций.

В СПН это соответственно соотношение объёма единичного тела насадки с объёмом свободного пространства внутри и непосредственно снаружи неё.

Изменено пользователем Asus

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

а что знатоки скажут про обновы от 223?

Внимательно посмотри на фото колонны снизу = видно. что в колпачке нет парового патрубка ИМХО

Т.е. это по сути видоизмененная ситчатая (провальная ) с переливом .

Изменено пользователем сибирк

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Провальные тарелки перелива не имеют, поэтому называються просто провальными. Ситчатые тарелки имеют перелив с гидрозатвором и называются просто ситчатыми. У Шульмана внутренних патрубков нет- это его принципиальная позиция. Я думаю что можно говорить, что это ситчатая с горизонтальным направлением потока пара. Опять же если считать что паровой патрубок внутри колпачка влияет на барботаж при условии, что под колпачком сухо. А я сомневаюсь , что кусочек трубочки под колпачком может что то изменить в процессе барботажа. Он начал просто делать колонны не 50 а 80мм по внутреннему диаметру, хотя раньше утверждал, что и 50 за глаза хватит.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах






А я сомневаюсь , что кусочек трубочки под колпачком может что то изменить в процессе барботажа.
Но позволяет снижать подаваемую мощность

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах






новые колпачки
маркетинговое фуфло. узкорежимные и флегму забрасывают.








Это шаг вперёд
это даже не топтание на месте...



кстати ты третий раз пишешь свое мнение и третий раз прошу обосновать слова






лучше вместо двух рядов отверстий в колпачке использовать рулон или цилиндр из мелкоячеистой сетки.
или опять "пукнул в лужу" и молча сольешься от объяснения чем же лучше?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

 Опять же если считать что паровой патрубок внутри колпачка влияет на барботаж при условии, что под колпачком сухо. А я сомневаюсь , что кусочек трубочки под колпачком может что то изменить в процессе барботажа.

Под колпачком не может быть сухо, если тарелка колпачковая. Так как на ней находится слой жидкости который устанавливает верхний конец переливного патрубка. Вот и по этому он загоняет работу тарелки в такой через чур активный режим. Чтобы удержать слой флегмы. Какой у него брызгоунос.  А тарелка  должна шелестеть.

 Если вам не понятно как должно работать оборудование, то не занимайтесь словоблудием.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
