Тарельчатая Колонна Чудо Или Западная Пропаганда.

[Kasperys 139]

на чертеже все размеры для 3х  и 4х дюймов.



На 3х дюймовой есть оговорка, что нижняя тарелка имеет другую конфигурацию отверстий.



Для их изготовления достаточно дрели, коронки и сверл + переливы на резьбу или паять, тогда паяльную лампу.

 Что там (ГЛАВНОЕ) увидеть?



идет барботаж или нет, т.к. это не 20 и более тт ректификационной колонны, а 4-5 физических и если провальные или ситчатые тарелки, то легко не уследить (захлеб или обсохнут), колпачковые более устойчивые к изменению мощности, содержания спирта в паре.



Или думаете зря все западники в флейтах смотровые окна городят.

F02.pdf

fluted still build.pdf

Изменено 9 апреля 2015 пользователем Kasperys

[Сэмогонщик 59]

Для их изготовления достаточно дрели, коронки и сверл + переливы на резьбу или паять, тогда паяльную лампу.

Понятно, насверлить отверстия и сделать переливы, но проблем. А как сделать сам круг тарелки, скажем 80мм, и как ты думаешь сделать диоптры?  А может колпачковые тарелки лучше? Колпачки можно сделать из трубки.

ПС круги наверно, если их сразу зажать несколько, можно на такарном станке.

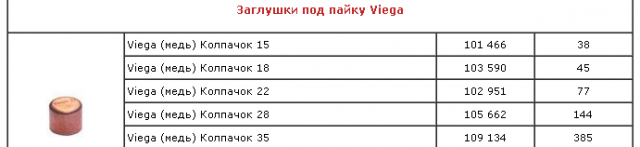

Есть размеры колпачков начиная с 8мм, 15тые по виду могут подойти.

Может кто знает, где продают медь м1 меньше стандартного листа

Изменено 9 апреля 2015 пользователем Сэмогонщик

[ванечка 991]

Или думаете зря все западники в флейтах смотровые окна городят :).

 1. не все.

2. что там смотреть кроме t и давления если колонна (тарелки) просчитаны верно. про это (наверное :) ) Сергей и спросил.

3. они в массе своей гонят на огне (пропан горелки) поэтому поступают по принципу

"лучше перебдеть с илюминаторами. чем недобдеть со всеми прочими прелестями" :)

4. по большей части мода и понты. потому что у всех так сделано или без стекляшек никто не купит.



[b][member=Сэмогонщик][/b], тебе придется каждую тарелку припаивать по периметру либо делать бурт чтоб держать флегму.

про это не забывай.

диски. режешь квадраты, собираешь в пакет и на токарном под д колонны.

я бы поделился медным листом (0.7мм вроде) но мало осталось. на рынке брал. дорого блин.

[Сергей 84]

думаете зря все западники в флейтах смотровые окна городят.

 Сильный аргумент... Я думаю для красоты.

Вот пару риторических вопросов:

1. Что тяжелее вода или спирт?

2. Какой пар плотнее, водяной или спиртовой?



А теперь: если сечение отверстий на тарелках одинаковое, скорость пара одно и тоже, где произойдёт захлёб?

Внизу окно нужно что б глазками увидеть, что на тарелку попёрла пена, если брагу в куб перелил.... Хотя термометр это получше покажет. Или смотреть на кипящую жидкость?



Приведённые чертежи колон, под какую мощность?



И зачем нам нужны провальные тарелки в колонне? Колпачки рулят. ИМХО

Изменено 9 апреля 2015 пользователем Сергей

[Сэмогонщик 59]

тебе придется каждую тарелку припаивать по периметру либо делать бурт чтоб держать флегму.

Я уже думал про бурт, наверно придется делать тарелки из нержи, нерж у меня есть сделать 1мм и буртик , сколько? 15-20мм, а колпачки можно медь, но проще ситчатые, трубка то же есть. Тут пока писал, уже Сергей выступил. Тарелки делаем колпачковые.

Изменено 9 апреля 2015 пользователем Сэмогонщик

[ванечка 991]

[b][member=Сергей][/b], интересно твое мнение, а то я что то в толк взять никак не могу.

чисто теоритически, для общеобразователных целей.

вот у многих (янки) конструкция верхняя тарелка сито по 2мм примерно насверлено с переливными. смысл?

на всех нижних колпаки.

сколько?

хоть до след тарелки. но не менее заложенного конструкцией переливов уровня флегмы на тарелке (с небольшим запасом)

[Сергей 84]

  Сито это от лени, такая колонна будет работать более в узком диапазоне мощностей, а колпачковая от 0 и до максимума.
Хотя если расчитать колону на определённую мощность, то и парится с минимумом и максимумом не придётся. Колонна будет работать стабильно даже с скачками напряжения в нашей сети, только вот дефлегматор я б такой не делал http://forum.grainwine.info/uploads/monthly_04_2015/post-584-0-65557400-1428583296.jpg , не нужно флегму делить.

Изменено 9 апреля 2015 пользователем Сергей

[большой 78]

Буржуи ничего не припаивают и бурт не делают.

[Сергей 84]

Кстати можно провести эксперимент с дуршлагом и кастрюлей.
Вставить дуршлаг плотно в кастрюльку и герметизировать края между ними. вылить стакан воды.

Вот сделал, короче, чем мельче отверстия тем выше будет диапазон работы колонны.

[Сэмогонщик 59]

[member=Сергей], Тут, как говорится, Ваше слово товарищ Маузер. Я надеюсь с твоей помощью сделать "народную тарельчатую колонну". Этот опыт пригодится тем, кто с руками, и не хочет тупо покупать китайскую продукцию. ;)

СЕРГЕЙ, а если не деф, то что, два револьвера?

Изменено 9 апреля 2015 пользователем Сэмогонщик

[Kasperys 139]

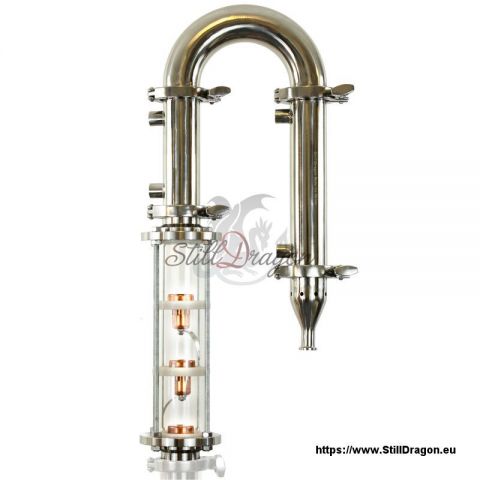

Я колонну собираю из стекла - до 80 мм цена терпима - тарелки легко зажимаются между цилиндрами в прокладках.



Кстати, на стиллдрагон сейчас акция - доставка более 500 евро бесплатно.

Там же спецпредлоение - 1 сегмент на клампах для 4х (сегмент, тарелка с колпачками, прокладки, зажимы) - 112 Евро.

https://www.stilldragon.eu/en/dash-columns/261-bubble-section-for-4-inch-dash-sg.html



По мощности. Считать надо однако (видел на австралийском стиллдрагоне для 4х - от 5 кВт).



http://hdc.hol.es/расчет_провальной_тарелки/

Изменено 9 апреля 2015 пользователем Kasperys

[Сергей 84]





Буржуи ничего не припаивают и бурт не делают.

Если зазор, между тарелкой и стенкой колонны, будет не велик, то не страшно, загерметизируется самой жидкостью, да и если чуть больше то более высокое давление снизу не даст жидкости провалится, а если материал колонны и тарелки будут разными, и у материала тарелки температурное расширение будет выше, то  автоматом загерметизируется.

[Сэмогонщик 59]

ПС Сейчас можно много говорить о том, кто что  делает, и не факт, что хорошо. Есть Сергей, для меня авторитет по дальнейшему изготовлению колонны.

ПСС большой, я понимаю, статистика важна. Но опыт подсказывает, когда борются качество и деньги, последние всегда выигрывают. Бизнес есть бизнес.

Изменено 9 апреля 2015 пользователем Сэмогонщик

[Kasperys 139]

видео экспериментов игоря с ХД

[Сэмогонщик 59]

[b][member=Сергей][/b], Если не деф, то два револьвера?

[Сергей 84]

Отдельное СПАСИБО за это http://hdc.hol.es/расчет_провальной_тарелки/ Очень приятно, что я экспериментальным путём прищёл к аналогичным результатам на НБК. Но эти тарелки не для этой темы, там нет перелива, жидкость проваливается сквозь отверстия.и работать они будут только при 2,5кВт   + - 100ватт (это для тех параметров которые приведены как пример)

видео экспериментов игоря с ХД



И...Какой КПД у данных тарелок при такой мощности?

[Kasperys 139]

Под КПД, что имеется в виду?

Количество или качество?



на 4х тарелках в теории получается до 87С, но меньше обдирается органолептика.

остальные показатели более схожи с дистилляторами: 1кВт приблизительно 1 л в час.

Вроде Игорь писал, что достиг скорость отгона 7 л в 2 часа, НО мы же не за объемом.



По опытам того же Игоря- более 5 медных тарелок - зло - через чур сильное укрепление начинается и обдирание вкуса.

Изменено 9 апреля 2015 пользователем Kasperys

[Сергей 84]

Под КПД, что имеется в виду?

То что и все! Какую роль выполняет тарелка в колонне?

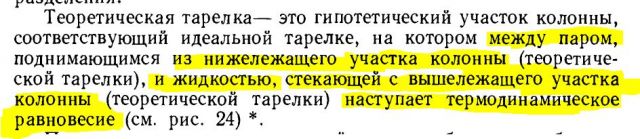

Для меня, знания МЖшторма более предпочтительны. А вот 223-го колонну я пытался просчитать, и те 24тарелки в НБК выполняли роль 4ТТ  вот и считай КПД.

Изменено 9 апреля 2015 пользователем Сергей

[Андеграунд 2]





Приведённые чертежи колон, под какую мощность?





я планирую использовать цифровой контроль температуры вместо симистора или фазового угла регулятора для моего 5,500 Вт нагревательный элемент.



Цифровой контроллер, который я построил его устраивает 25 ампер х 220 вольт = 5500 Вт на бочке котла, который приносит столбец темп примерно 30 минут примерно 70-75 градусов на 180-200 градусов. Цифровой контроллер устанавливается поддерживать заданное значение температура в верхней части колонки и при достижении темп, что она медленно отправляет всплески мощности к элементу сохранять этот темп.



Это цитата из ветки о проекте

зеркало испарения на прототипе соответствует кеге на 50 л

Изменено 9 апреля 2015 пользователем Андеграунд

[Kasperys 139]

Разделение и укрепление.



К сожалению мы в стране сильно увлеклись получение чистого спирта.

для этого много причин (исторических, климатических) и т.п.



После колонны разница в изначальном сырье минимальна, а итоговый продукт по большому счету приобретает вкус последующих добавок - чистая инженерия.

Дистилляция - искусство.



Тарелки пропускают головы и призваны задержать хвосты, дать укрепление + использование меди связывает сернистые соединения + сохранить значительную органолептику сырья.

Ром, текила, виски, арманьяк, коньяк, кальвадос и т.п. - по мнению многих источников - лучше тарелки.



скоро соберу флейту и попробую поймать разницу.

[Сергей 84]

если не деф, то что, два револьвера?

 Вопрос не понял, ни про два, ни про револьвер.

Изменено 9 апреля 2015 пользователем Сергей

[Сэмогонщик 59]

Вопрос не понял, ни про два, ни про револьвер.

Если не деф, как у меня на рисунке, кстати, а чем плох деф?

Тогда этот вариант, один револьвер укрепляющий, другой конденсер. Мне больше нравится обычный прямоточник.

Изменено 10 апреля 2015 пользователем Сэмогонщик

[alexeyT 3 188]





Тарелки пропускают головы и призваны задержать хвосты

никакие хвосты ты на 4х ФТ не удержишь, не нужно иллюзий

все изики - твои будут

[gran 43]





Может кто знает, где продают медь м1 меньше стандартного листа

Присоединяюсь к вопросу.

Или с удовольствием приму участие в колхозе на покупку и распил одного листа меди М1.

[alexeyT 3 188]

куски меди листовой я покупал у вентиляционщиков на рынке.

только тонкая она там, 0.6-0.7. изредка бывает 0.8
