Алексей!  Если у Вас во внутренней части патубок является перелевным стаканом, то жидкость через него не будет стекать . Так как колпак который расположен снизу, имеет низший уровень. Вот и через него будет стекать жидкость.

[Engineer_111]

Я надеюсь на то, что жидкость будет выдавливаться паром.

[Sklv]

Алексей,если не трудно нарисуй зскиз тарелки,тему листанул,ничего не нашёл.

[Sklv]

Всё,разобрался по фото.Не будут эти тарелки работать,пар будет свободно проходить через центральное отверстие,по пути наименьшего сопротивления.

перелив находится выше выхода пара,это грубейшая ошибка.

[Engineer_111]

[member=Sklv], извини, но я не понял про что ты.

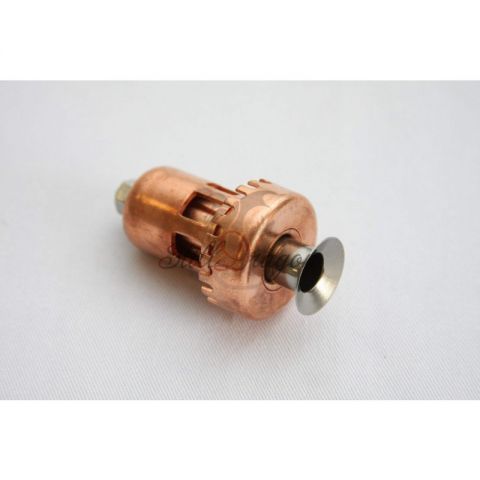

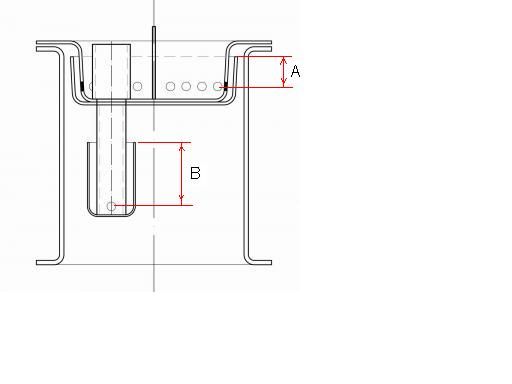

Вот схема.

[Sklv]

тонкая трубка это у тебя перелив ,как я понял.Но уровень перелива находится выше уровня флегмы на тарелке,соответственно флегма будет стекать через щели в тарелке,там уровень ниже,а пар пойдёт через трубку слива,по пути наименьшего сопротивления.

Трубку перелива надо опустить ниже уровня флегмы на твоём рисунке,тогда всё заработает,хотябы в теории.

Изменено 19 декабря, 2015 пользователем Sklv

[МихалычЪ]

Леш, а чего ты решил что путь наименьшего сопротивления в трубке слива ? может я не туда смотрю, но к.м.к. в трубке слива столб флегмы вдвое больше, значит пар пойдет куда надо

Изменено 19 декабря, 2015 пользователем МихалычЪ

[Engineer_111]

Меня  замкнуло. На сливе гидрозатвор кажись. Или ты думаешь что он не заполнится жидкостью?

Изменено 19 декабря, 2015 пользователем Engineer_111

[МихалычЪ]

Если вопросы ко мне. Мне кажется теоретически все должно работать, явных косяков я не вижу. Гидрозатвор по исполнению, имхо совершенно одинаковый что в тарелке что в трубке слива, но в трубке уровень флегмы вдвое выше, а значит пар пойдет именно в тарелку. А чего трубке не заполняться флегмой ? на картинках ведь видим статичный уровень флегмы, в процессе работы тарелки пар преобразует флегму в пенный слой и по высоте этот слой будет выше трубки слива, вот тебе и заполнение.

[Engineer_111]

Вопрос Алексею Skvl. Тоже думаю, что будет работать нормально.

У буржуев работает в такой конфигурации.

[Sklv]

Реята,как флегма то попадёт в периливную трубку если уровень этой трубки выше уровня флегмы?

Периливная трубка будет пустая,флегма будет стекать через щели в тарелке,т.к уровень там ниже,поэтому пар пойдёт через пустую сливную трубку.Алексей,ты вроде собрал тарелки,попробуй лей воду потихоньку в тарелку и смотри откуда вытекать будет.

Нужно всего лишь опустить переливную трубку ниже уровня флегмы на рисунке,тогда всё будет ок.

[Voldemar1951]

[member=Sklv], извини, но я не понял про что ты.

Вот схема.



Я надеюсь на то, что жидкость будет выдавливаться паром.

Алексей, слой флегмы на этой тарелки, определяет нижний колпак обращённый краями вверх. Так вот и через край этого колпака и будет стекать флегма. Только через край, а не через отверстия в тарелки. Просто надо понимать процес.  И гидрозатвор  на сливном патрубке малоэффективный. Поверьте, не совсем удачную конструкцию Вы выбрали. Поверьте. Тарелок переделал около 100 штук.  Тарелка ваша работать будет без сомнения. Но только не так как нужно.

Высоту флегмы на тарелке определяет высота сливного патрубка на тарелки.

Изменено 19 декабря, 2015 пользователем Voldemar1951

[Sklv]





Алексей, слой флегмы на этой тарелки, определяет нижний колпак обращённый краями вверх

вот,не знал как это назвать чтобы было понятно.

[МихалычЪ]

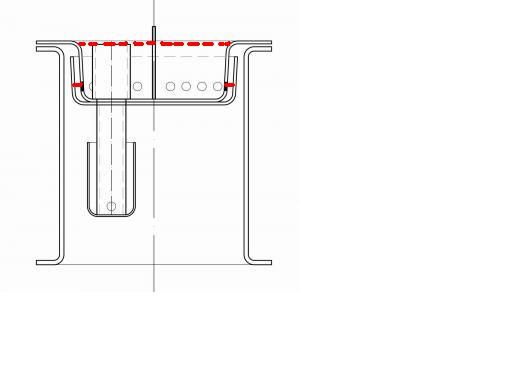

Sklv, Voldemar1951, есть подозрение что вы заблуждаетесь в определении понятия "уровень флегмы". Этот уровень в данном случае будет задан не краями нижнего колпака, а высотой переливной трубки. Возле краев нижнего колпака флегмы в процессе работы не будет вообще. Когда колонна будет в работе флегма будет иметь примерно такой уровень;



[Engineer_111]

Спорить можно бесконечно. Допинаю конструкцию и проверю на практике.

[Sklv]

Не Миш,уровень флегмы на тарелке в данном случае будет определяться верхним срезом перевёрнутого колпачка тарелки.Пар не будет равномерно поддавливать флегму.Будет прорываться через сливную трубку.Достаточно посмотреть учебники,в колпачковых тарелках уровень перелива флегмы ВСЕГДА стоит ниже уровня трубки выхода пара.

[Voldemar1951]

Sklv, Voldemar1951, есть подозрение что вы заблуждаетесь в определении понятия "уровень флегмы". Этот уровень в данном случае будет задан не краями нижнего колпака, а высотой переливной трубки. Возле краев нижнего колпака флегмы в процессе работы не будет вообще. Когда колонна будет в работе флегма будет иметь примерно такой уровень;


Михаил, понимайте правильно, то что я написал. И к заблуждению это не имеет никакого отношение. А только опыт.  Повторюсь: я сказал что уровенень флегмы на тарелки всегда определяют края перелевной  трубки. А на данной тарелки у Алексея  перелив будет через края нижнего колпака. Этот же колпак и будет определять уровень флегмы. У по другому здесь быть не может.

[Sklv]

Два человека,которые строили эти колонны твердят о одном и том же,может стоит прислушаться и задуматься?

Конечно Владимир во много раз опытнее меня в колоностроении,но теорию никто не отменял,и в данном случае Алексей идёт против теории и практики.

[Voldemar1951]

Два человека,которые строили эти колонны твердят о одном и том же,может стоит прислушаться и задуматься?

Конечно Владимир во много раз опытнее меня в колоностроении,но теорию никто не отменял,и в данном случае Алексей идёт против теории и практики.

Да, конечно каждый идёт своим путём. И таким образом обретаем практический опыт. Всё это совершенно не страшно.

[oleg1812]

Всем доброго времени ! Я тут новичек, не знаю может не в тему но спрошу.

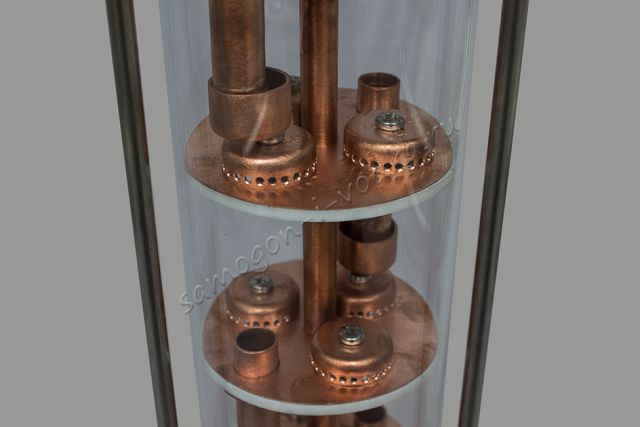

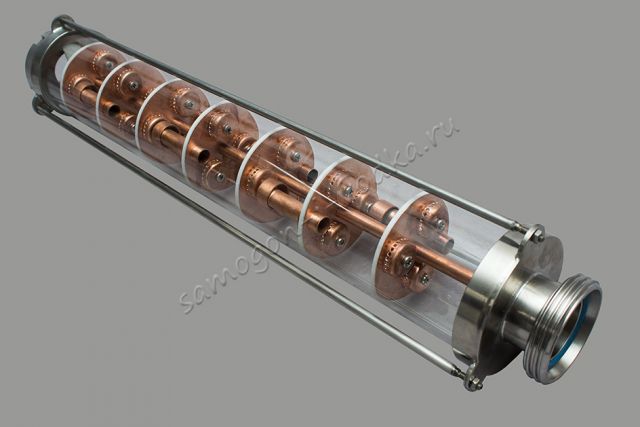

Кто нибудь может объективно оценить новую тарельчую колонну хд3 500 ккс-н с сайта ХД , стоит брать или нет , какие недостатки могут быть ? Чтоб не рекламировать , ссылку не даю , вот пару фоток.

[nedelew]

Самый главный недостаток (после цены  ) это отсутствие гидрозатворов под колпачками,что превращает тарелки в подобие ситчатых с переливом с родовыми недостатками.

[yorik15]

[b][member=nedelew][/b],

С чего ты взял ?

Гидрозатвор там есть.

[Engineer_111]

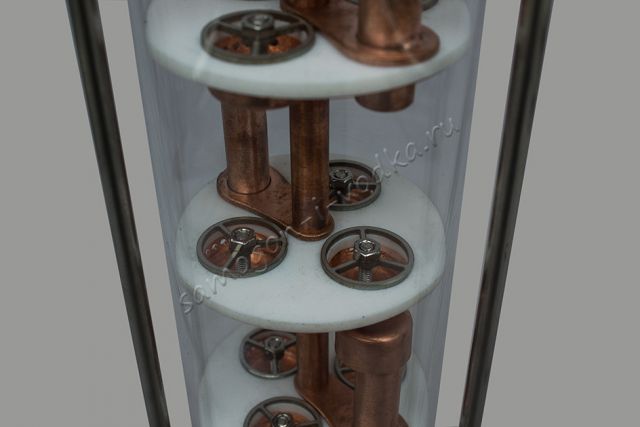

Под колпачками нет

Изменено 27 января, 2016 пользователем Engineer_111

[yorik15]

[b][member=Engineer_111][/b],

На твоей картинке совсем другая конструкция.

[Engineer_111]

На твоей картинке совсем другая конструкция.



Да ну? А я думал тоже самое, только вид снизу.

Изменено 27 января, 2016 пользователем Engineer_111
