Тарельчатая Колонна Чудо Или Западная Пропаганда.

[RSM]

33 минуты назад, okun сказал:

Для более равномерного барботажа по всей площади тарелки.

Правильно, а у deen круг D=100мм из этого процесса вообще практически выключен, в центре его нет.

[okun]

@RSM , там площадь избыточна. К тому же вариант с перегородкой и движением флегмы по кругу в сторону перелива должен улучшить работу уровня.

[deen]

@okun вспомнил, почему ещё не захотел шампур - датчики температуры и отбор-слив с каждой тарелки хочу сделать. С шампуром это можно наверное сделать, но дюже муторно и скорее всего трудно-разбирательно.

[Asus]

23 часа назад, okun сказал:

Для более равномерного барботажа по всей площади тарелки.

А не дешевле сделать ситчатую тарелку  перфорированную  2-х мм раззенкованными отверстиями, прикрытыми 3 мм стеклянными шариками с алиэеспресс? Диаметр отверстий и шариков можно задать любой. Лунку в меди можно отформовать и без сверления.

Ну и сеткой или ситом сверху ход шариков шариков ограничить, чтобы не вылетали из своих лунок. Равномерность пенного барботажа, это качество ТМО, основа основ.

Получится шикарная клапанная тарелка.

Изменено 21 февраля, 2023 пользователем Asus

[RSM]

@Asus , а ещё дешевле просто ситчатую! Вот только дырок насверлить на большом D очень тяжкий труд, думаю, за день управишься м.б. с одной тарелкой.

[RSM]

21 минуту назад, RSM сказал:

просто ситчатую!

А ещё проще и дешевле ситчатую провальную. Но она для непрерывки. Самый вариант для больших объёмов!

[deen]

НБК на провальных тарелках у меня есть.

Может со временем совмещу с тарельчатой. Дюже мне опыт Наруто понравился.

Мне высоты мало, но может чего придумаю - дача как никак...

[Naruto]

@deen колонну модно ставить горизонтально по несколько этажей рядом в ряд, но потребуется доп перистальтика для перекачки флегмы.  У Шульмана были вроде посмотри.

[deen]

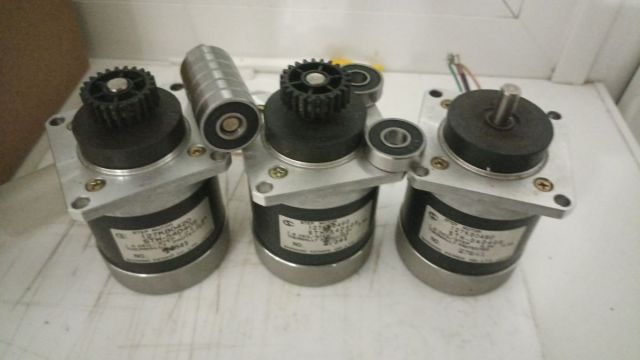

Я наделаю несколько насосов, уже заказал обвес для этих красавцев...

А про горизонт можно подумать, но там нужно НБК опять переделывать, на будущее, но я думаю, что легче будку на сарае сделать

@Naruto не задавался вопросом, а флегму разве нужно возвращать в НБК?



Надо считать, возможно хватит для переиспарения флегмы тепла от барды.

Там порядка 100 стекает, а с НБК идёт пар с спиртуозностью 50, что порядка 93 градуса кипение. Есть небольшая добавка по мощности от барды, но нужно прикинуть энергетический баланс....





Изменено 21 февраля, 2023 пользователем deen

[Naruto]

@deen тут конечно вопрос очень риторический, надо считать и думать, я думаю нужно, иначе потери спирта будут колоссальные, с первой тарелки флегма сливается крепостью 40, не возвращать флегмы в нбк или куб это представь себе потери, точнее объем хвостов. Я отбираю с 1 тарелки где то 15 процентов по ас, а тут будет 66 процентов по факту. С фч 1-3.

Так что возвращать нужно.

Изменено 21 февраля, 2023 пользователем Naruto

[deen]

Кт поставить внизу барда-флегма.

Остатки скидывать либо на вторичную переработку(интересно сделать гх этого) , либо прельстатикой обратно в НБК.

Но я не шустрый как ты Андрей, мож через пару лет что-то родится, но с горизонтом ты меня зацепил))))

Изменено 21 февраля, 2023 пользователем deen

[RSM]

@deen @deen,будка на сарае? Пароген можно и рядом с колонной, а не под неё, + паропровод. Съэкономишь высоту! Но, если всё-таки только4,5квт, то без лишней головной боли и дешевле , купить под эти 4,5 оптимальную трубу диаметром.

[deen]

@RSM у меня высота куба в НБК 15 см, он погоды не делает(там один хрен нужна петля для отвода барды, она съедает больше - 25 см) . В НБК мощность поменьше, там только 3-3,5квт - максимум, что могу взять стабильными.

Не, трубу покупать не буду, буду работать с тем, что имеется

Да, будка на сарае, сверху сарая, только это придётся как-то согласовывать с женой)))



Изменено 22 февраля, 2023 пользователем deen

[Naruto]

Для нормальной колонны бу+тарелки нужно минимум 4,5 метра высоты, ещё пенооделитель надо вкрячить высотой сантиметров 25-30, диаметром в 2 раза минимум больше чем диаметр колонны.

[Mr. N]

19.02.2023 в 14:50, RSM сказал:

работать м.б. и будет,

Прекрасно будет работать!!

Примерно 500 мм.кв.  общее сечение прорезей в колпачках, чем их больше - тем лучше.. 500 прорезей, по 1мм кв - очень круто!!

250 по 2 мм..тоже ништяк..а вот 10 по 50 мм.кв - фуфло..

19.02.2023 в 15:49, deen сказал:

Один большой колпачек



Это плохо!!! Лучше мелкие, чем больше тем лучше!!

Заглушки для медного вопровода.

21.02.2023 в 15:08, RSM сказал:

просто ситчатую

Тоже вариант, и лабиринт на ней от зоны слива, до следующего..

А сверлить то там на полчаса дел.. 300 дырочек , диаметром 2 мм.. примерно..

Переливов можно и два делать.. и три .

[rootsradikal]

Всем привет, считал колонну по калькулятору Мороза. Заметил одну странность: расчетная скорость пара по формуле Стабникова должна быть меньше, чем скорость пара в трубе от подаваемой мощности. Иначе ошибка. Но в книге Стабникова эта скорость указана как предельная, то есть после нее КПД снижается. Это ошибка или я что-то то не понял? Хотя тарелки уже почти готовы.

[Mr. N]

14 часов назад, rootsradikal сказал:

расчетная скорость пара по формуле Стабникова должна быть меньше, чем скорость пара в трубе

Ничего не понятно..

Если скорость пара в прорезях, то она должна быть больше в 10-15 раз, чем скорость пара в трубе (в свободном сечении колонны)

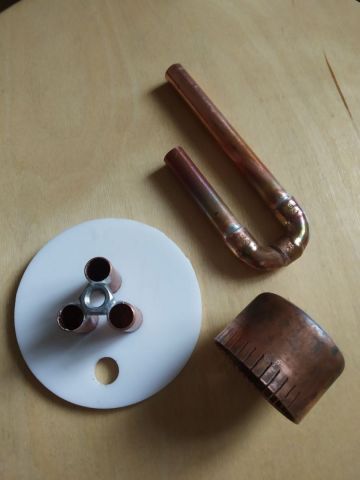

По виду, вроде норм колпак у тебя, только нафиг такой длинный хобот у переливн.трубки?

[okun]

5 часов назад, Mr. N сказал:

нафиг такой длинный хобот у переливн.трубки?

Наверное для работы под вакуумом.

[Mr. N]

Наверное... Тоже так подумал

[rootsradikal]

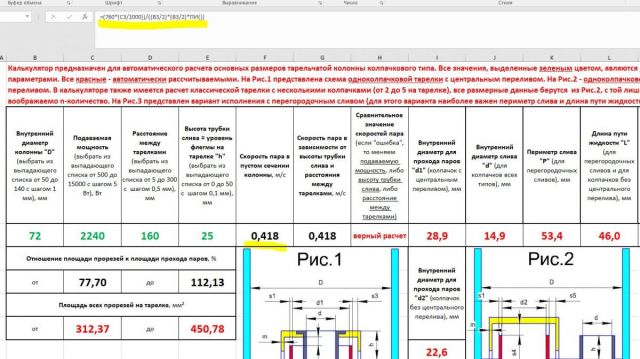

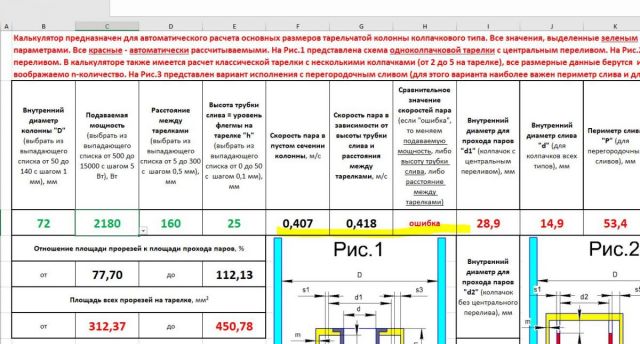

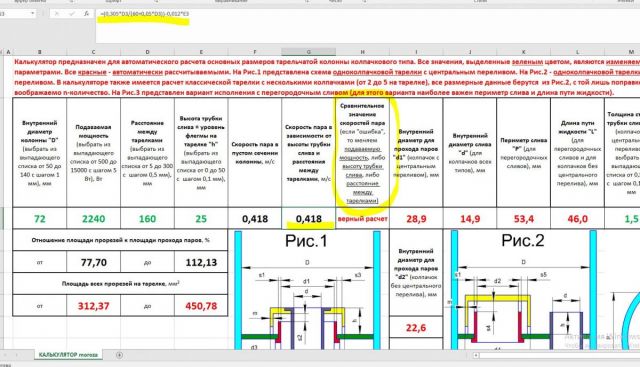

Первая картинка, формула скорости пара в трубе в зависимости от мощности. В торая - формула Стабникова учитывающая высоту этажа и уровень жидкости на тарелке. В книге сказано что это предельная скорость после которой КПД падает. В расчетах калькулятора наоборот: расчет верный при скорости пара большей чем по формуле Стабникова (3 картинка)
Гидрозатвор подлиннее для того чтобы захлеб позже настуал.

[Naruto]

15 минут назад, rootsradikal сказал:

Гидрозатвор подлиннее для того чтобы захлеб позже настуал.

Ты про сообщающиеся сосуды слышал? Вот этот сифон

уменьшил высоту гидрозатвора до расстояния крайнего, сам сифон делают минимальным, а высота сливной трубки регулирует подпор пара снизу, отрезай эту клюку до 1 см высотой. Под вакуумом да нужен сифон высокий, что бы в обратку не срывало гидрозатвор, но и тогда важно расстояние между крайними точками трубок, те должно быть сопоставимо расстояние.

Изменено 24 февраля, 2023 пользователем Naruto

[rootsradikal]

Отрезать ни когда не поздно, просто выше писали, что чем длиннее тем лучше, кто-то удлинял  и захлеб позже возникал. По калькулятору больше вопрос, никак не пойму, как правильно посчитать

[Mr. N]

4 часа назад, rootsradikal сказал:

, кто-то удлинял  и захлеб позже возникал. По

Никак он на захлеб не влияет, байки это, но и такой пофиг, хуже не будет..

А по калькулятору.  Х.з., что там..мелко рассматривать, в глазах рябит..

Найди другой калькулятор..

[okun]

2 часа назад, Mr. N сказал:

Никак он на захлеб не влияет

При ВК гидрозатвор "пробивает", выкидывая флегму на тарелку. Удлиняя трубку перелива, можно этот эффект ослабить.

[deen]

@okun вы правы - чем больше, тем лучше. Главное, чтобы не выше перелива)))
