Автоматика для дистилляции и ректификации на PIC

[VVS2177]

для ректа у нас есть установка дельты на 2 датчика, а вот под один датчик как раз меня дист интересует

так воткни своему коротышу ещё один датчик в верхней части царги и вперёд

[Roman26]

так воткни своему коротышу ещё один датчик в верхней части царги и вперёд

так наверное и сделаю, разбирать ее сильно много, но... По результату отпишусь.

[VVS2177]

У меня на коротыше расстояние между датчиками 25-30 см. Стоп даже с дельтой 0,4 успевал срабатывать адекватно

[Roman26]

Ну у меня всего 30 см коротыш, датчик в 10 см от низа, второй придется в самый верх ставить

[VVS2177]

Главное, чтобы насадкой место датчика было закрыто, ну и качественное утепление

[Roman26]

Ну это понятно), заказал еще пару датчиков. Один из присланых Алексеем вчера переделывал под куб, длинную гильзу делал. Датчик в гильзе приклеен какимто клеем, типа силикона, но не термопаста это точно. Сточил носик гильзы и потихоньку вытолкнул сам датчик. Взял кусок трубки медной 1/4 кончик запаял внес шприцом через тонкую трубочку термопату и протолкнул датчик куском сварочной проволоки. Затем край засиликонил и одел термоусадку, все работает отлично.

Изменено 4 июня, 2018 пользователем Roman26

[alexme]





а заглушку уже заказал на али датчик и разьем

Поделись ссылкой на покупку датчика.

leon013, подскажи какие темп.  датчики подходят для твоего устройства ( и бескорпусные)?

[Roman26]

Поделись ссылкой на покупку датчика.

leon013, подскажи какие темп.  датчики подходят для твоего устройства ( и бескорпусные)?

https://ru.aliexpress.com/item/5pcs-DS18b20-2pcs-DS18B20-Waterproof-Stainless-steel-package-temperature-probe-diy-sensor-18B20-for-arduino-uno/32625867621.html я здесь заказал, 5 бескорпусных, 2 корпусных в комплекте. эти и подходят

Изменено 4 июня, 2018 пользователем Roman26

[leon013]

Да. Датчики DS18B20. Что бы разобрать датчик в гильзе, нужно его погреть над газом и потянуть аккуратно за провода. Ну а после можно почистить и гильзу сверлом и датчик от той странной субстанции.

[Roman26]

Что бы разобрать датчик в гильзе, нужно его погреть над газом и потянуть аккуратно за провода

блин. А я часа два промучился, сначала провода оторвал, потом гильзу точил, паял и тд, а надо было просто погреть))))

[alexme]





Да. Датчики DS18B20

Подскажи, как правильно безкорпусной термодатчик подключить к прибору. Описание датчика нашел.

Да,и  если можно название разьема на провод от датчика. Хочу его в без корпусном варианте засунуть под утеплитель царги.

И еще, по работе прибора. Заметил, что при низком напряжении в сети он может завершать работу на любой температуре, т.е. не на той, которая прописана в памяти или установлена временно в приборе, а на любой, но меньшего значения. Видимо стабилизация  не отрабатывает.

[VVS2177]

название разьема на провод от датчика

Я такие взял

http://s.aliexpress.com/2eqIjm6j?fromSns=

[Roman26]

https://ru.aliexpress.com/item/5pcs-stereo-headset-plug-jack-3-pole-3-5-Nickel-Gold-Plated-90-Degrees-Black-White/32864501482.html?spm=a2g0s.9042311.0.0.684d33edoJBOpd я такие взял, получается как у автора

[leon013]

И еще, по работе прибора. Заметил, что при низком напряжении в сети он может завершать работу на любой температуре, т.е. не на той, которая прописана в памяти или установлена временно в приборе, а на любой, но меньшего значения. Видимо стабилизация  не отрабатывает.



Тут бы поподробнее, и что на дисплей выводит при окончании работы.



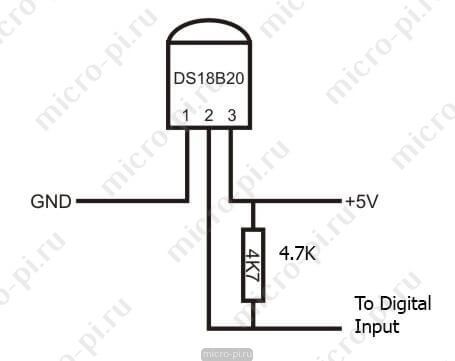

Выводы у датчика расположены так (резистор не нужен).





Для разъема из поста выше - минус (GND) это упор самого разъема. Далее слева-направо - плюс, с краю - данные (Data) .

Другими словами - заострение на конце разъема это данные.Потом контакт - плюс, ну и минус(он интуитивно понятен) - на всякий случай что бы прозвонить другие виды разъемов (например с пластмассовым корпусом, там лепестки для пайки, а не контактные площадки)

[alexme]





Тут бы поподробнее, и что на дисплей выводит при окончании работы.

На экране End! Температура в котле от 60 до 70 *С. Что заметил еще, я подключаю прибор через китайский ваттметр. В кубе тэн на 3 кВт. Надо сказать, что при нормальном напряжении в сети показания обоих приборов, примерно, одинаковы. В случае же пониженного напряжения, точно не зафиксировал, около 190-200 В, при выставленной мощности на нагрев в приборе (3 кВт), показания китайского прибора плавали, аж до 2,1 кВт. В таких условиях твой прибор самопроизвольно завершал работу. У меня было несколько таких попыток. В итоге я, уменьшил мощность нагрева до 2 Квт (на твоем приборе) и тогда остановов в дальнейшем не произошло не произошло. В эти выходные напряжение в сети было 210-225 В и проблем у меня при работе на полной мощности (3 кВт) не было.

(Плюсанул всем.)

На экране End! Температура в котле от 60 до 85 *С. (Поправка)

[alexme]





Для разъема из поста выше - минус (GND) это упор самого разъема

А кабель зкранированный, или просто трех-жильный?

[leon013]

Я ставлю экранированный, потому что у самого устройства он может быть в непосредственной близости от силовых приводов. Такое соседство не в лучшую сторону влияет на стабильность работы.



Одной из причин такого поведения может быть недостаточное напряжение сети для БП на 5 вольт, для питания схемы. У него хоть и заявлено от170 вольт, но..... косвенно это подтверждает поведение второго ваттметра, ему тоде видимо питалоаа не хватает...

[3axap]

На экране End! Температура в котле от 60 до 70 *С. Что заметил еще, я подключаю прибор через китайский ваттметр. В кубе тэн на 3 кВт. Надо сказать, что при нормальном напряжении в сети показания обоих приборов, примерно, одинаковы. В случае же пониженного напряжения, точно не зафиксировал, около 190-200 В, при выставленной мощности на нагрев в приборе (3 кВт), показания китайского прибора плавали, аж до 2,1 кВт. В таких условиях твой прибор самопроизвольно завершал работу. У меня было несколько таких попыток. В итоге я, уменьшил мощность нагрева до 2 Квт (на твоем приборе) и тогда остановов в дальнейшем не произошло не произошло. В эти выходные напряжение в сети было 210-225 В и проблем у меня при работе на полной мощности (3 кВт) не было.

(Плюсанул всем.)

На экране End! Температура в котле от 60 до 85 *С. (Поправка)

190 вольт это очень близко к 2,2 кВт на 3-х кВт ТЭНе

[alexme]





190 вольт это очень близко к 2,2 кВт на 3-х кВт ТЭНе

Да. Но мне казалось, что прибор не должен бы показывать на экране выставленную большую мощность, а показывать реальную мощность, ну и не завершать работу "по своему желанию".





Я ставлю экранированный

Минус на экран или экран четвертый проводник?

[Roman26]

[member=leon013], а дай ссылочку на кабель какой ставишь

[leon013]

Ссылочку не дам, потому как покупаю в местном магазине))) Сечйас пользую КММ2-0.12. Правда толстовата изоляция, брутальный кабель. Пробовал иностранный серии BL (вроде ) тоже нормально. В любом случае применял микрофонный , две жилы в экране. На экран конечно минус подавать.

[Roman26]

Ссылочку не дам, потому как покупаю в местном магазине))) Сечйас пользую КММ2-0.12. Правда толстовата изоляция, брутальный кабель. Пробовал иностранный серии BL (вроде ) тоже нормально. В любом случае применял микрофонный , две жилы в экране. На экран конечно минус подавать.

у меня розовенький, вроде тоненький, аккуратненький, мне нравится. Такой бы пприкупил Изменено 6 июня, 2018 пользователем Roman26

[alexme]

[b][member=Roman26][/b],

я заказал на Али http://shopeasy.by/cashback/view/oi4eokhatnrxkbr4jvhtlseidyid1uml/?to=https%3A%2F%2Fru.aliexpress.com%2Fitem%2F2-3-4-UL-2547-28AWG-5-16-4%2F32838471899.html%3Faf%3D1673677%26cv%3D25560886%26cn%3D41p9yppow924xyhyaua2ibwivwah1a14%26dp%3Dv5_41p9yppow924xyhyaua2ibwivwah1a14%26mall_affr%3Dpr1%26aff_platform%3Ddefault%26cpt%3D1528390574672%26sk%3Djqf2Rf6%26aff_trace_key%3D93c0a8f204234bfca7c9101f114771c5-1528390574672-04684-jqf2Rf6%26terminal_id%3D6da617c1ae51495ba7ae8e11923c535c

[leon013]

Да, можно и такой. Но цена такая нормальная выходит за метр....

[Roman26]

Да, можно и такой. Но цена такая нормальная выходит за метр....

как то да. Дороговато
