Стабилизированный регулятор мощности РМВ-К с цифровой индикацией

[Bochman124 1]

плавились у меня вилки на простых 16 А розетках.

У меня тоже плавились-стал пропаивать и проблема исчезла.

[Докторс 0]

Опробовал в боевых условиях . Подключал малый ТЭН 1.5квт. Держит сбилизацию неплохо. Как нашёл уровень напруги чтоб покапельный отбор голов был , так больше не вмешивался. Настроить правда программируемые 10 уровней так и не смог. Будет время поковыряюсь. Вердикт прежний - работает неплохо, интерфейс не очень.

[Волька 211]

[member=Волька],

Может, что сам подскажешь. Есть чертежи с размерами твоего модуля?

http://www.twinner.com.tw/files/gainta/D2MG.pdf

[Mihalich 278]

Для подключения тэнов я отказался от "розеточного" подключения в пользу "подключаем провод к мощному клеммнику". То блин в розетке контакты разожмутся = перегрев и оплавление, то в вилке провод ослабнет - и тогда см. предыдущий пункт.

Это я к слову о подключении 5 кВт (нужно как РМ подключить куда-то, так и тэны к РМ). У меня проблемы были с 3 кВт нагрузки.

Изменено 27 ноября 2016 пользователем Mihalich

[Волька 211]

К слову. Приборы свыше 3 кВт не комплектуются вилками там розетками. Или голый провод или клеммы внутри, а дальше хоть трава не расти )) Бесперебойники и электроплиты точно так поставляются.

[serafh 423]

Для подключения тэнов я отказался от "розеточного" подключения в пользу "подключаем провод к мощному клеммнику"



Кстати, нашел на 32А вилку-розетку, не надо клемники крутить.

ПС: скорей всего там такие же клемники, только закрыты и более-менее герметичны.

http://www.legrand2.ru/shop_rozetka_dvoynaya_32a_2k_z_shtorok_belaya_quteo.html

F01939RU-00.pdf

Изменено 1 декабря 2016 пользователем serafh

[ser64 317]

К слову. Приборы свыше 3 кВт не комплектуются вилками там розетками. Или голый провод или клеммы внутри, а дальше хоть трава не расти )) Бесперебойники и электроплиты точно так поставляются.

 Совершенно согласен с предыдущим оратором. У кого-то 3- фазный щит в квартире, а у другого коммуналка с скрутками Al-Cu, ШВВП 2х0,75 -РК-75 -ТРП -ПУНП 2х4 мм(сам видел)

Изменено 1 декабря 2016 пользователем ser64

[xOther 1 451]





скорей всего там такие же клемники, только закрыты и более-менее герметичны. http://www.legrand2....laya_quteo.html

Серьёзный подход. 2190 руб.



розетки http://www.220-volt.ru/catalog/rozetki-32-a/

вилки http://www.220-volt.ru/catalog/vilki-32-a/

[serafh 423]

У кого-то 3- фазный щит в квартире, а у другого коммуналка с скрутками Al-Cu,





не комплектуются вилками там розетками. Или голый провод или клеммы внутри,



Голый провод или клемники, или качественные и дорогие вилки-розетки не спасут от скруток, в таком случае надо либо всю проводку в квартире менять, либо отдельный провод от щитка тянуть.



Серьёзный подход. 2190 руб.



розетки http://www.220-volt.ru/catalog/rozetki-32-a/

вилки http://www.220-volt.ru/catalog/vilki-32-a/





Серьезный подход требует серьезный расход - цэ тильки до сэбэ.

А так, Волька и Серж правы - на продажу голый провод

[xOther 1 451]





мне вот с моим перфекционизмом, такие больше

Да я понял, по этому и удалил сообщение своё. Ну а ты их будешь заказывать? Я наверно 5 шт. закажу. https://ru.aliexpress.com/item/Free-shipping-5pcs-lot-BTA40-700B-BTA40-triac-new-original/32697660259.html?spm=2114.13010308.0.0.uWLEzR

[msg31 23]

Всем доброго после праздничного здравия!









Да если есть контакты то подключен, все норм. Аккуратно только с ними В моделях с rs232 этого выхода нет.



Кто приобрел с RS-232:

По подключению выводов:



Вывод 9  Vcc +5 V

Вывод 10  TX

Вывод  11 RX

Вывод 12 GND



Сигналы TTL



Оптоизоляция на PC817





По заказам. Все в силе, вот только надо подождать когда почта России выйдет из НГ запоя. Вчера какая то мелкая посылочка пришла... Запчасти в плену почты РФ.

Можешь кинуть схему, как сделать оптоизоляцию последовательного порта на PC817? Вроде я все представляю, как, но в гугле не нашел готовой, а по граблям самому ходить неохота.

[Волька 211]





Можешь кинуть схему, как сделать оптоизоляцию последовательного порта на PC817?



[msg31 23]

Спасибо! В подобных схемах только R17 почему-то 4,7К встречал. У тебя питание контроллера 3.3 или 5 вольт?



5 Вольт. Можно и 4.7К. С 1.5К более резкие фронты будут, скорость можно поднять ошибок меньше.

Изменено 16 января 2017 пользователем Волька

[capsolo 658]

[b][member=msg31][/b], с внешней стороны подается 5В.

[Волька 211]





msg31, с внешней стороны подается 5В.



не совсем так. например: внутренняя схема работает на 3 вольта, а с наружи ты подключаешь ардуино на 5 вольт, значит снаружи надо подать 5 вольт. Но если снаружи сигналы и схема 12 вольт то и подавать надо 12. Не только опторазвязка, но и согласование уровней происходит.

[xOther 1 451]

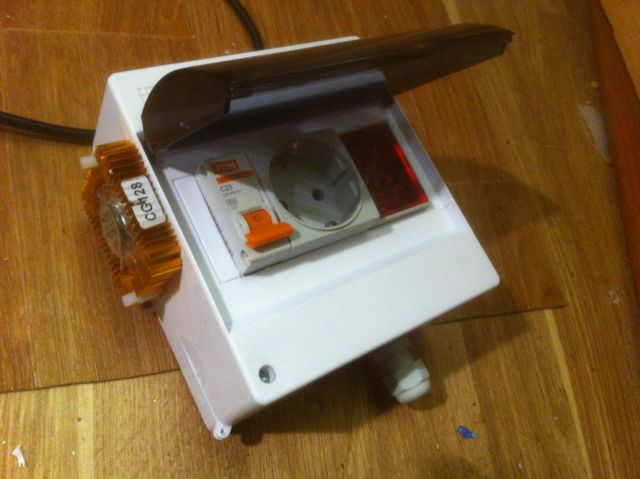

Примерно так будет выглядеть рм-ка с принудительным охлаждением.Нутро когда запаяю покажу. Из бюджета Вольки наверно вывалюсь, но не на много.





Хотел туда дифавтомат вкорячить, но корпуса малые купил.

[capsolo 658]

[member=xOther], крастота-то какая! Если бы коллега Волька еще градусник прикрутил к своему творению - ваапсче больше ничего не надо.

[member=Волька], коллега Волька памяти еще есть чутка на контроллере? Может градусник прикрутим для дистилляции с отключением по температуре? :) Код у меня есть. От СТХшки остался. Там Мега8U. У конкурентов нет такой опции. Сам с сомнением отношусь, когда мне хотелки кидают, но это прямо "все-в-одном" для дистилляции получается. Вангую хит сезона.

Изменено 17 января 2017 пользователем capsolo

[KVV66 1]

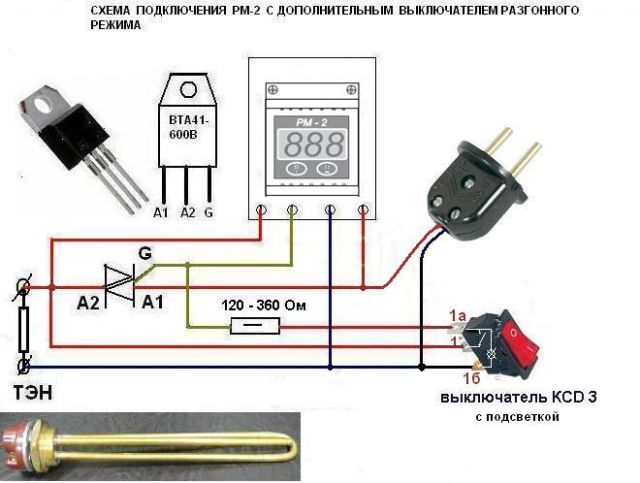

Володь по такой схеме рмв-к работать будет?

Если разобраться с подключением конечно.

[ser64 317]

[b][member=KVV66][/b], В РМВ-К нет смысла ставить кнопку "разгона", в память можно зашить любые значения выходного напряжения и менять их на устройстве кнопками



[Optimist 536]

[member=ser64],а если у меня термостат переключает режим рсзгона.

[ser64 317]

В этом случае- да

[KVV66 1]

Клавишей разгон отключить проще, щелк и у тебя режим стабилизации. Не надо лишних движений с кнопками. Разгон то надо резко отключить. А после можно и с кнопками ковыряться выберая режимы из памяти.

[0leg 30]

Собрал схему с разгонным выключателем.

Дык, на кой нужен выключатель? Внутри же РВМ-К есть отдельные ячейки памяти ... ну задай в них выходну напругу равную разгонной... а потом переключи на головы (если при дисте), а потом на отбор...

 Для этого всё и задумывалось!!! чтоб не городить доп обвесов в виде выключателей....



 По делу: горит Eror - проверь симистор или правильность включения

[KVV66 1]

Раз все так плохо, надо пробовать ставить реле ампер так на двадцать и греть на прямую, а уж потом при отключении реле в дело включать РМВ-К.Как-то так. К стати и в момент разгона ток через симистор переть не будет. И он перегреваться не будет.

[ser64 317]

Дык, на кой нужен выключатель? Внутри же РВМ-К есть отдельные ячейки памяти ... ну задай в них выходну напругу равную разгонной... а потом переключи на головы (если при дисте), а потом на отбор...  Для этого всё и задумывалось!!! чтоб не городить доп обвесов в виде выключателей....    По делу: горит Eror - проверь симистор или правильность включения



Для тех, кто не внимательно читает, ссылка http://forum.grainwine.info/index.php/topic/1050-stabilizirovannii-reguljator-moshnosti-rmv-k-s-c/?p=197526

Теперь по делу: собрал, что бы попробовать, сможет ли работать в принципе- оказалось нет, ну и пофиг. Про симистор и правильность включения спасибо конечно, но там все правильно . Светится ошибка именно из-за выключателя

Изменено 23 января 2017 пользователем ser64
