Автоматика управления отбором по жидкости на основе Arduino

[evgeny_ch]

2 часа назад, Михаил Лемуровв сказал:

стоит собирать. или ересь?

С "крутой автоматикой" надо повременить, пока автор не приобретёт опыта.

ТЭНа у него нет ... только энтузиазм.

[DrWeb]

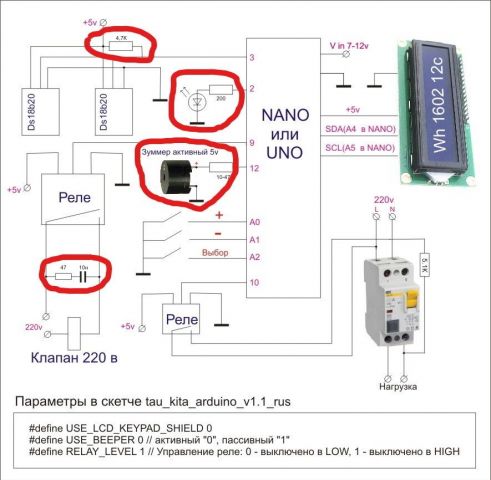

Всем здравствуйте. Мужики киньте пожалуйста ссылок на чипидип, какие радиодетали купить (я их на картинке красным обвел). Просто очень слабо в этом волоку, боюсь не то выписать. (я про резисторы и диоды с конденсаторами) . Ардуинка, экран, релюшка и кнопки уже пришли с Китая.

[Bиkтop]

@evgeny_ch

Светодиод

https://www.chipdip.ru/product/gnl-3012ed

Резисторы 200 Ом

https://www.chipdip.ru/product0/33586

47 Ом

https://www.chipdip.ru/product0/51627

4,7 к

https://www.chipdip.ru/product0/1122

Конденсатор 10 nF

https://www.chipdip.ru/product1/8002505603

Зуммер активный

https://www.chipdip.ru/product/hcm1206x



Изменено 22 апреля, 2020 пользователем Bиkтop

[DrWeb]

Виктор, спасибо Вам огромное. Только вот засада - Конденсатор 10 nF у них партией от ста штук идет. Может есть другой аналог, я если честно попробовал поискать, но что то не нашел.

А такой  https://www.chipdip.ru/product0/9000447512 подойдёт?

Изменено 22 апреля, 2020 пользователем DrWeb
Добавил вопрос про конденсатор.

[Bиkтop]

@DrWeb Пойдет

[митрик]

Граждане , не отключается автоматика при завершении процесса . Ситуация следущая , когда отбор снижается ниже уровня срабатывания клапана (на отбор 137 клапан ещё реагирует , а чуть меньше нет ) , то колонна просто стоит , финишное реле не срабатывает , т.к. простоя по залёту нет , и команды нет на завершение по отбору . Как быть ? Подобрать период , открытие и декремент не получается пока , либо раньше завершается работа , либо стоИт и типа отбирает , как описАл выше

[_Alex_]

01.05.2020 в 10:05, митрик сказал:

Как быть ?

Ставить в клапан шайбу с отверстием, заужающим проходное сечение. Время открытия клапана увеличивать. Чтоб время гарантированно было больше 0.5 с.

[митрик]

Он у меня гарантированно реагирует на штатные 0.2с

[Сибиряк]

Я не пробовал меньше отбирать, не вижу смысла. Просто отключаю колонну. Если хочешь добирать все до конца, то переходи в режим голов и вперед, я так работаю на колпачковой колонне с 1 датчиком.

А так да по идее поставить шайбу хорошая мысль, но надо ли?

[митрик]

@Сибиряк зачем шайбу/дроссель , если клапан открывается при минимальном времени 0.2с ? Вопрос в том , что не отключается даже по залёту , хотя в инструкции написано , что время простоя в залёте 10мин . А у меня стоит так уже пару дней , специально не выключаю .

[Сибиряк]

У тебя не получается настроить отбор меньше 137 мл. Следовательно клапан пропускает много. Если его прикрыть чуток, то сможешь настроить отбор и 50 мл и меньше. Колонна сможет дойти до того момента, что не будет стабилизации.

[Михаил Лемуровв]

06.05.2020 в 18:55, Сибиряк сказал:

я так работаю на колпачковой колонне с 1 датчиком

коллега а автоматика эта же?не где не могу найти вариант с одним датчиком (про стх знаю)

Изменено 17 мая, 2020 пользователем Михаил Лемуровв

[Сибиряк]

С телефона ответил, а тут не вижу.

Смысл, хорошо утеплить 2 датчик, поместить его в постоянную температуру и спокойно работать.

Я подключаю его к другой колонне и вперед. Колонна просто стоит рядом. Единственное. тогда автоматика не отлавливает изменение атмосферного давления.



[митрик]

Граждане , никто не дописывал работу с Царгой пастеризации ?

[Artem90]

@митрик я понимаю нужно управлять ещё одним клапаном со своими настройками периодики?

[митрик]

5 часов назад, Artem90 сказал:

нужно управлять ещё одним клапаном со своими настройками

Да , нужен дополнительный режим голов , чтобы во время отбора тела , можно было отбирать из дефлегматора остатки/новообразования (реальная гадость выходит , не столько на запах , сколько на вкус) .

Я сейчас иглой пользуюсь , уже надумал второй прибор собирать для этого , но как-то расточительно выглядит

Изменено 28 июня, 2020 пользователем митрик

[Михаил Лемуровв]

коллеги д.в.с. а вот это можно вместо реле применить?

[Artem90]

@Михаил Лемуровв можно если клапан до 24в, на 220в не пойдет

[NightCat]

@Artem90 Подправил Ваш скетч с одним датчиком температуры под LCD 1602. Вопрос: инструкция и работа к оригинальному "Спиртогон" (с двумя датчиками) сильно отличается от работы с одним датчиком?

tau_kita_arduino_startstop_final_ver_1602.ino

Изменено 18 августа, 2020 пользователем NightCat

[митрик]

12 часов назад, NightCat сказал:

Подправил Ваш скетч

в чём заключается правка ?

[NightCat]

1 час назад, митрик сказал:

в чём заключается правка ?

Добавил библиотеку LiquidCrystal_I2C, соответственно подключил дисплей через эту библиотеку.

Изменил режим отображения в функциях void StandardModeDisplay() и void setup() для 1602.

А вот как работать с этой прошивкой разобраться не могу, оригинальную инструкцию можно использовать?



[митрик]

@NightCat на что повлияли изменения ?

В чём непонятка в работе ? О каком именно скетче идёт речь ?

[Михаил Лемуровв]

31.07.2020 в 18:09, Artem90 сказал:

если клапан до 24в

клапан на 12в.

[NightCat]

7 часов назад, митрик сказал:

на что повлияли изменения ?

Заработал 2-х строчный дисплей 1602, у Artem90 скетч с одним датчиком температуры для большого 3-х строчного дисплея.



7 часов назад, митрик сказал:

В чём непонятка в работе ? О каком именно скетче идёт речь ?

Речь о скетче Artem90 с одним датчиком температуры, как учиться работать на этой автоматике? Можно использовать руководство с первой страницы этой темы или там в чем-то различие?

[митрик]

@NightCat насколько знаю , в том варианте есть кнопка , для запоминания температуры стабилизации , кубовый датчик , в качестве показометра , в остальном , всё то же .

Но наверняка , Артём сам уточнит
