Для расширения кругозора и обмена опытом предлагаю выкладывать фотографии и краткое описание работающих у вас аппаратов. Просьба выкладывать не просто фото, но и описание аппарата и результатов его работы.



    После классического стартового набора - самогонного аппарата из старой скороварки, банок сухопарников и древнего холодильника решил сделать небольшой дистиллятор из нержавейки. В дело пошли кастрюля под индукцию на 13,5 литров, литровый термос из нержавейки, газовая подводка из нержогофры и трубка Ф6м. Получился вот такой дистиллятор, слегка космического вида - первая ступень - сухопарник с возвратом в куб, вторая - холодильник. Опционно между первой и второй подключается третья - банка сухопарник для перегона чего нибудь с ароматами.

DSC00015

DSC00016

DSC00017

bak3

К кубу дистиллятор приворачивается гайкой на 3/4 дюйма, упираясь при этом тремя ногами в бортик крышки. Крышка припаяна к кубу. Конструкция получилась вполне работоспособной и исправно трудится уже не первый год, из недостатков - ног надо было делать четыре, а не три - будучи снят с куба не устойчив.
Изменено пользователем sia

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

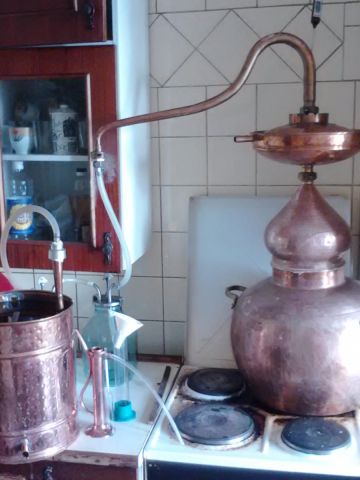

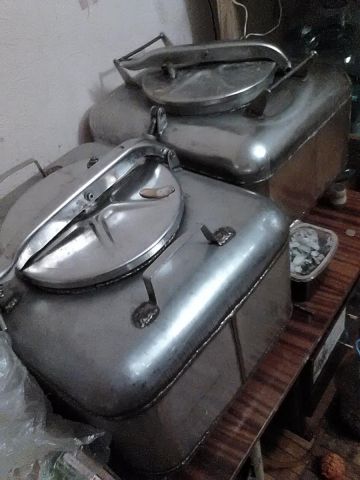

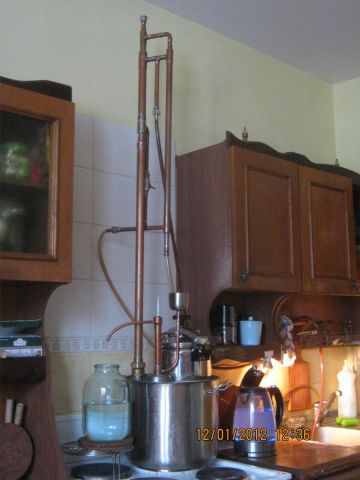

Мой маленький на 20л,с бкмкой,гоню мацераты,джин,абс...

А это вариться бурбончик,первый погон,паром ...



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Поработав с дистиллятором, стал задумываться о колонне. Для начала - пленочной. Эксперименты на прототипах с  отбором по пару позволили быстро понять - паровой отбор, это не мое.. сложно без нужды.. Отбор сделал жидкостный.

Конструкция получилась вот такой - дефлегматор из литрового термоса, узел отбора из туристического стаканчика, холодильник в дефлегматоре из 1,5метровой нержогофровой подводки Ф15мм и собственно колонна из метровой нержогофровой подводки Ф18-20мм и два кусочка трубочки Ф6мм на ТСА и отбор.

DSC09996

20150729 095241

Собственно получился аналог ПК2500, но без свойственного ей врожденного недостатка - необходимости точного регулирования подачи охлаждающей жидкости. Все остальные характеристики, как у обычной ПК - крепость на выходе до 90% при отборе 500мл в час.
Изменено пользователем sia

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

После многочисленных попыток сделать на ПК приличный напиток, затею эту оставил как не реальную. Приспособил ее на перегон с браги, добавив автостоп - простейший кожухотрубник с дополнительным холодильником для промежуточного теплоносителя (спирт). При возрастании температуры в кубе отбор уменьшается, практически прекращаясь при 100С в кубе. Удобно - поставил кубик с брагой, выставил мощность на индукционке и забыл. Отбор прекратится сам собой, индукционка отключится по таймеру, автономка почти ничего не потребляет, не жалко если и в холостую работает. На этом дистилляторе перегнана уже не одна тонна браги...


20150329 101734



Изменено пользователем sia

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

На второй перегон пленочную колонну заменил короткой насадочной - царгой Ф51мм длинной 840мм с СПН 3,5 от ректифай под двухдюймовый кламп. Куб и дефлегматор переделал под двух дюймовый кламп, УО под дефом - классический двух перегородочный.

Добавлена автоматика STH024. На выходе - хорошо очищенный дистиллят крепостью 95-96%.

20150606 064157

20160109 115456

20151230 161334



Изменено пользователем sia

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

А вот мой закрученный дтстиллятор. Сверху вниз : Сам. Вкручивается в стандартный кег.

Стекло. Крейсерская полкило. С включенной вытяжкой на кухне кило. Охлаждение воздушное.

Ниже. Вструмляемый польский стабилизатор.

Шампур с провальными клапанными тарелками.

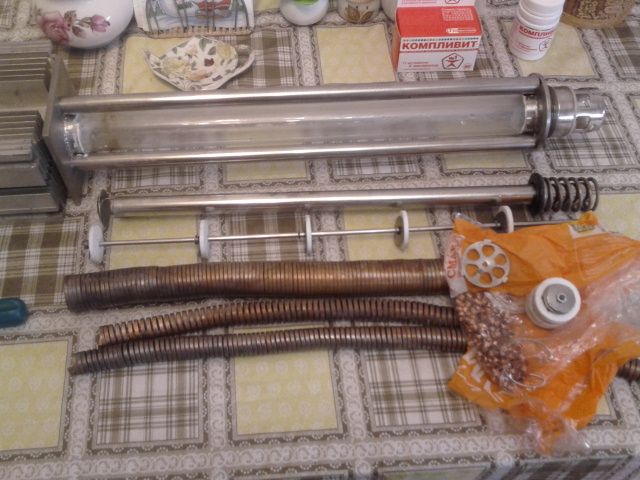

Медные двойные пружины

Медная насадка.

На пакете замок для запирания всех шняг в трубе.

Длполнительные провальные и клапана.

Т.е. на все случаи жизни от пустой до ... .


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

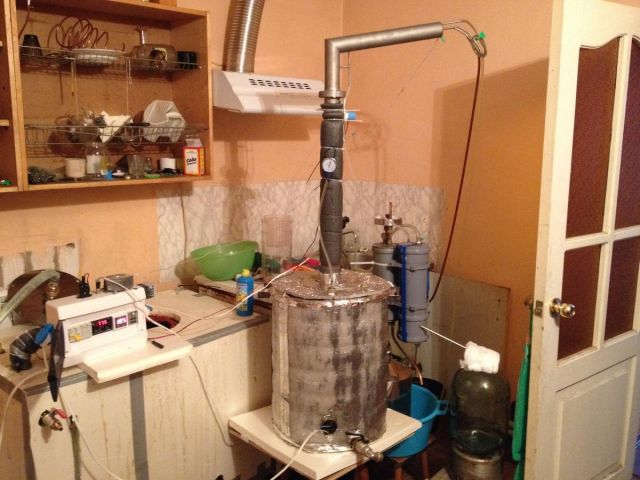

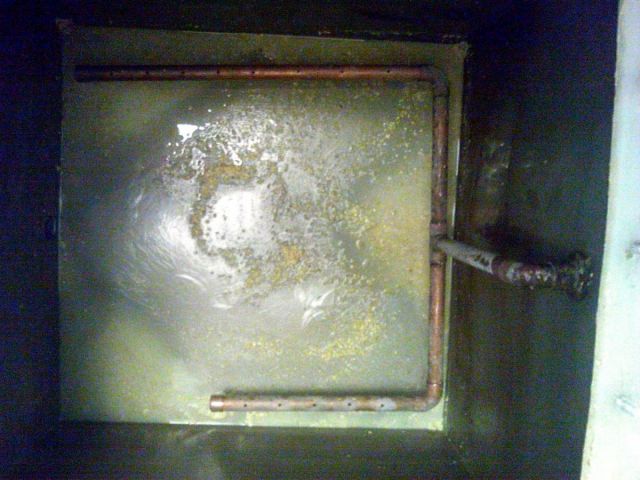

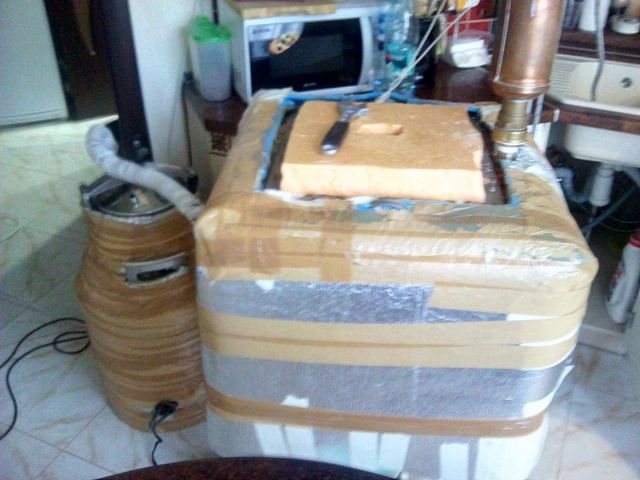

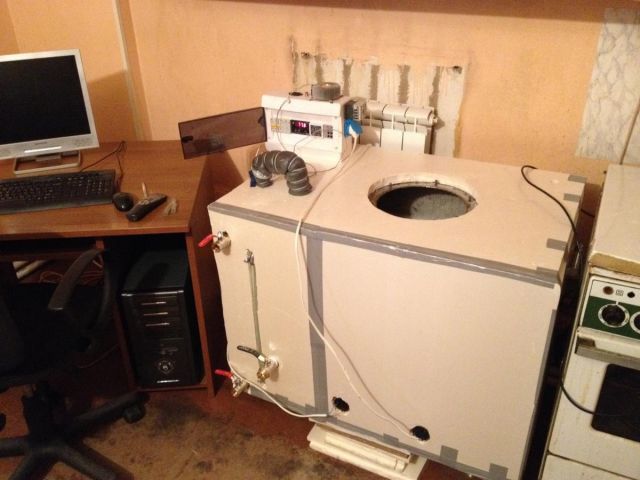

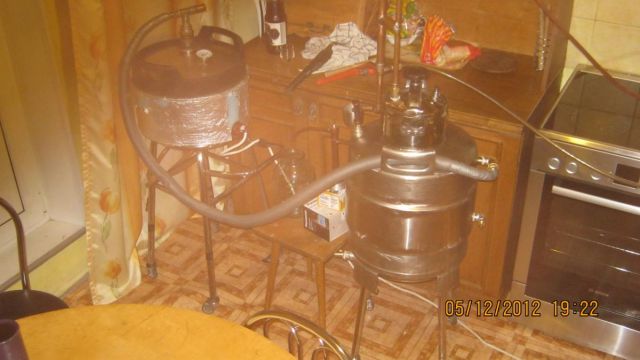

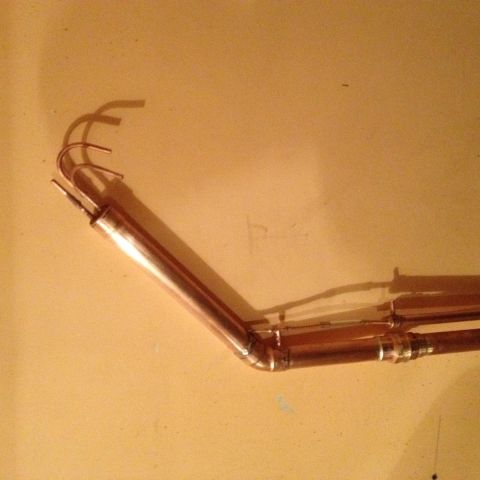

ПГ из кега на 50л, наверх наварил скороварку, утеплил пенофолом в несколько слоев, врезан тэн на 3квт, сам куб на 125л, утепление слой мин ваты слой пеноплекса и слой пенофола, барботер входит сверх и идет виз по кубу, пленочная колонна или прямоточник с дефлегматором, кому как нравится, из меди, прикубник или сухопарник из меди. Завариваю 20кг зерна, 14кг кукурузы 6кг солода, бродит 3 дня, общий уровень браги 80л по верхнюю часть барботера, выход в районе 30л сс25%. Варка идет часов 8




Изменено пользователем АлександризВоронежа

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

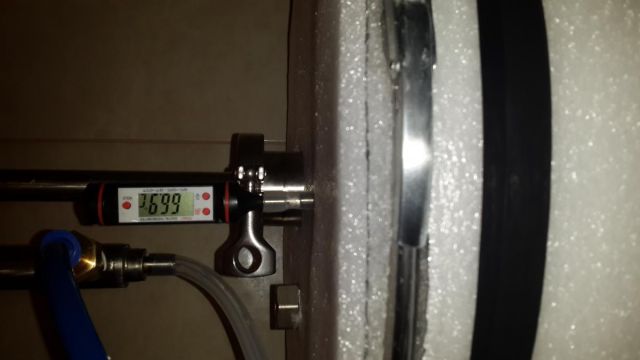

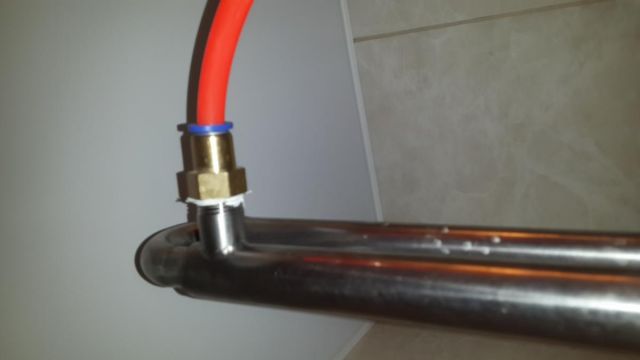

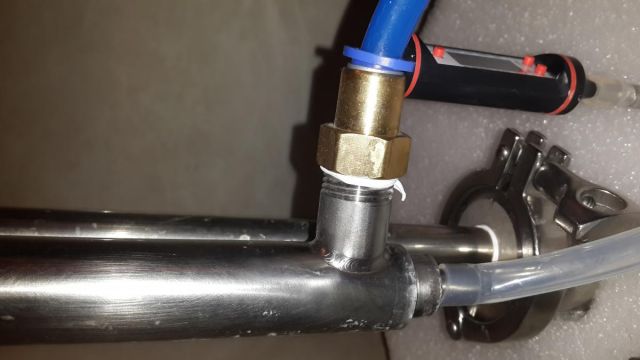

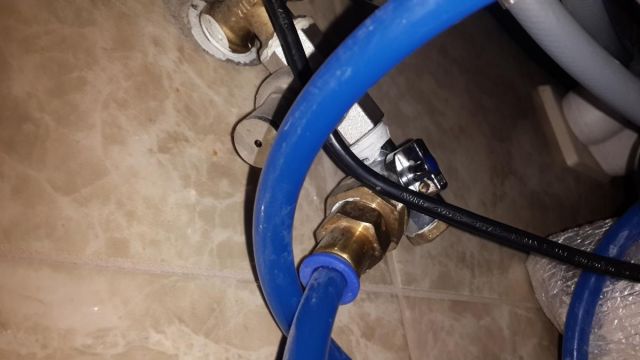

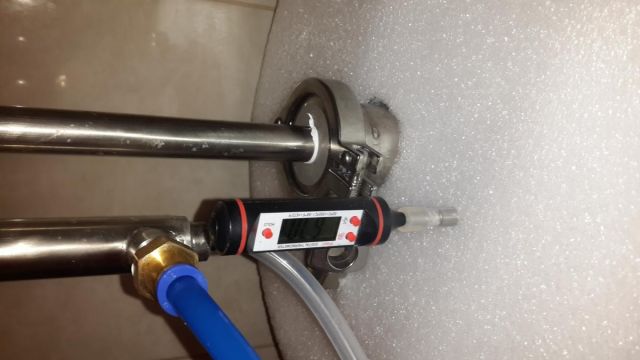

Мой прямоток для отгона браги, куб 37л, узел подключения воды, быстроёсъёмы.

Шланги стенка 4мм, ни каких вам перегибов. Какого-то хрена все фотки разворачивает, не знаю как исправить.



post-2728-0-32845500-1456307732_thumb.jpgpost-2728-0-88070900-1456307847_thumb.jpgpost-2728-0-66928400-1456307943_thumb.jpgpost-2728-0-80467100-1456308069_thumb.jpgpost-2728-0-01283900-1456308203_thumb.jpgpost-2728-0-07461700-1456308309_thumb.jpg

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

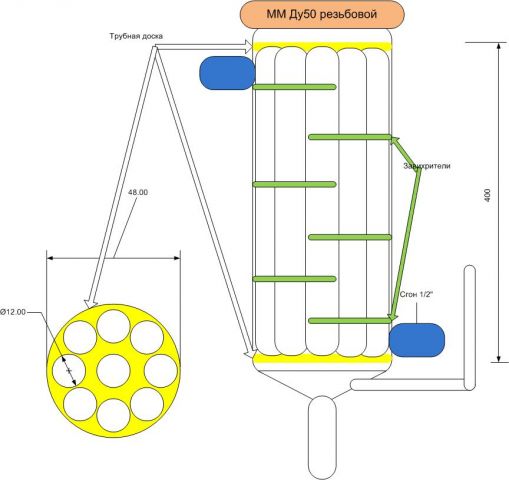

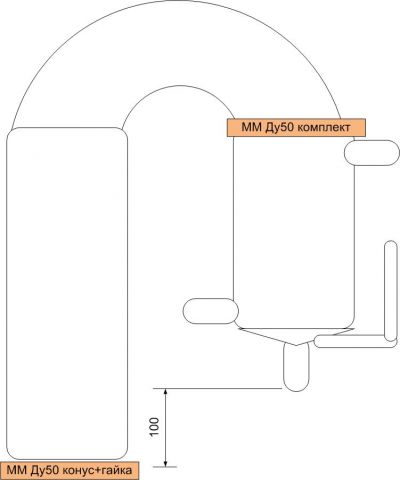

А вот мой змей горын сделан алексТ. куб 200л. для перегона браги вот такая конструкция используется леха же изобразил 6 киловатт глотает запросто. По расчетам (не моим) может и 8




Изменено пользователем зеленый

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

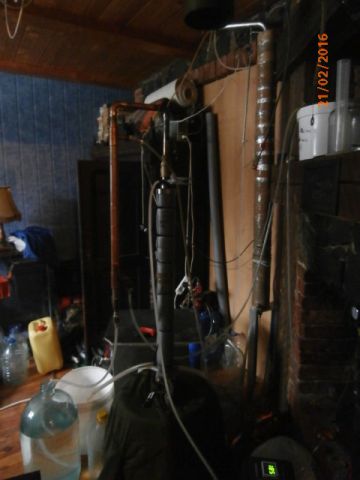

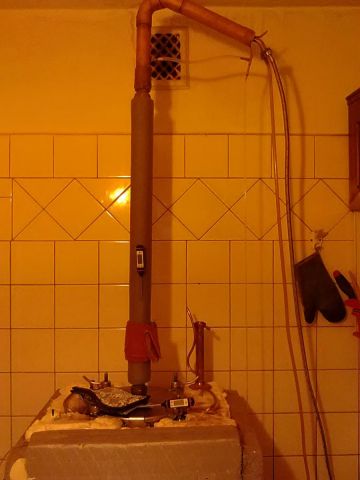

ф50, насадка мочалки 1 метр, паровой отбор.

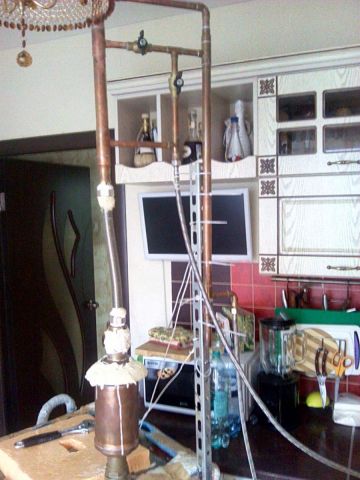

Общий вид:

1


Отбор голов с пережималкой:

2


Хомут с "ушами" для крепления крышки, прокладка из пищевой резины, котэ:

3


Крепления крышки и трубы, а также ультракомпактный конденсатор Карлуша-2 :rofl:  - 3,5 метра меди ф12 в кожухе на 8 литров :dancer:

4



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Натюрморт №14. Вдумчивая дробная.




Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах






Приспособил ее на перегон с браги, добавив автостоп - простейший кожухотрубник с дополнительным холодильником для промежуточного теплоносителя (спирт).

Укрепляет сырец хорошо?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Укрепляет сырец хорошо?

С 10% браги, при отжиме до 100С в кубе крепость СС около 50%, это с отбором на полную, без возврата флегмы в ПК.

Изменено пользователем sia

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Спасибо. Это получается устройство вроде БК, только без гимора с промежуточным дефом?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Да. Причем автоматическое полностью - залил куб, ткнул пальцем в индукционку и хоть спать ложись - отбор остановится сам, индукционка потом по таймеру сама отключится... Сейчас делаю НБК только для повышения производительности, этот дистиллятор 10л браги за 3 часа отжимает.. раньше устраивало, теперь хочется побыстрее...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Это потому, что КТ простейший - иначе не справляется. режимы 1000-1200 на плитке, думаю 700-800Вт без теплопотерь

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

На чём же сделать крепкий сырец, эдак под 90%? Задолбался воду кипятить. Сэм на сахаре у меня.

Походу уже не по теме пишу, пардон.

Изменено пользователем шинкарь

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

, эдак под 90%?

да ваще легко... труба утепленная с насадкой и дэф... без аФФтоматики, с зажимом "псевдогофман"...тока не отходить и на контроле быть.



Изменено пользователем xOther

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

То есть на своей же колонне делаю сырец и ничего не изобретаю? Это есть хорошо! Спасибо за ответы, буду пробовать.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

[b][member=шинкарь][/b], Там тонкости есть по отбору. Головы заберёшь, потом на той же скорости тело отбирай. Ну может и побольше, но не усердствуй. Лучше автоматику купи.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
