Медная колонна для получения хорошего дистиллята с возможностью получения спирта. И другие изделия из меди.

Рекомендованные сообщения

Сразу хочу сказать, что идея конструкции колонны не моя, на авторство не претендую. Впервые увидел данную колонну на форуме сайта HD (ссылку дать не могу по причине иноверства). Колонну быстренько сделал и пользуюсь ею до сих пор. Может быть, для тех, кто не вхож на вышеупомянутый сайт,  мои фото помогут в изготовлении аппарата. Можете задавать вопросы.

1. Накрутил димрот из 6-ки на оправку из трубы диаметром 18 мм

2. Разрезал соединительную муфту на 35 мм на две части для изготовления заглушки

3. Вырезал из медной пластины круг и

4. Припаял. Заглушка готова.

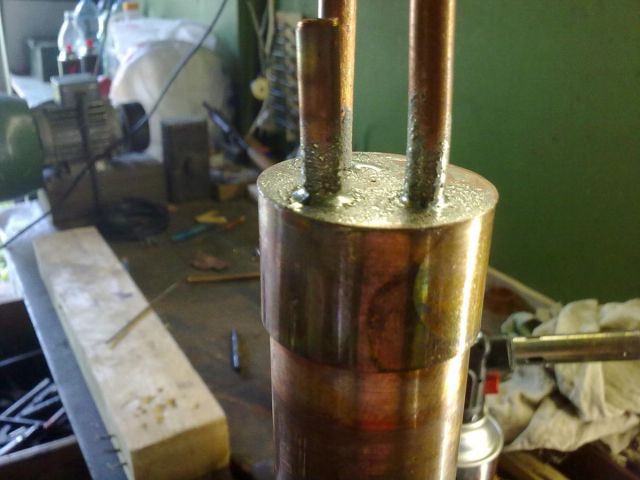

5. Вставил димрот в заглушку и припаял

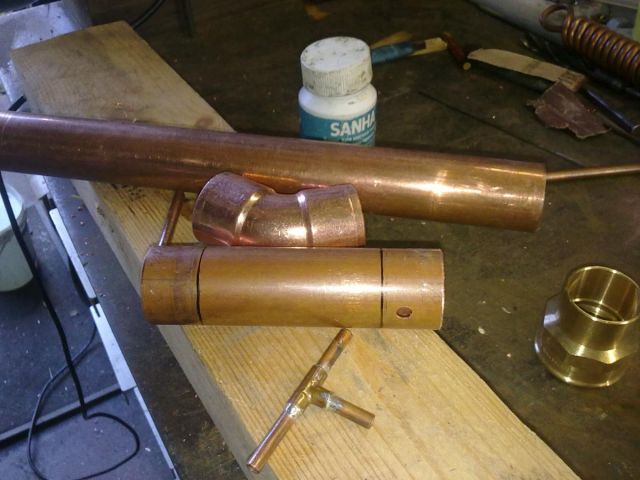

6. Приготовил заготовки

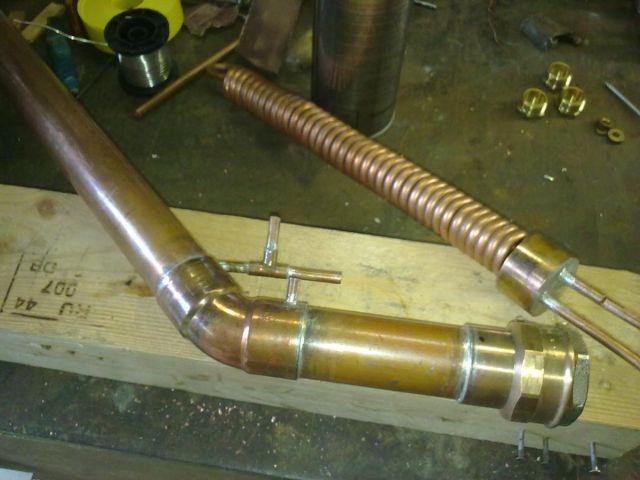

7. Собрал дефлегматор и спаял.

8. Сделал мини холодильник.

На трубу, длиною 1 метр с двух сторон припаял соединительные фитинги, - получилась царга. Набил её насадкой.

Колонна готова.

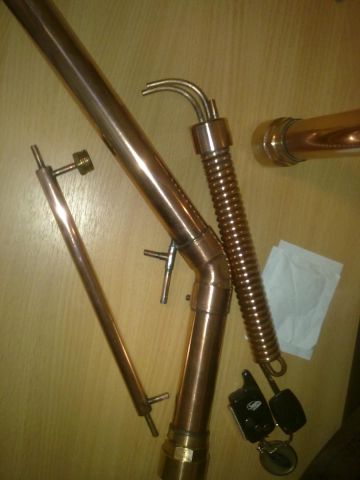

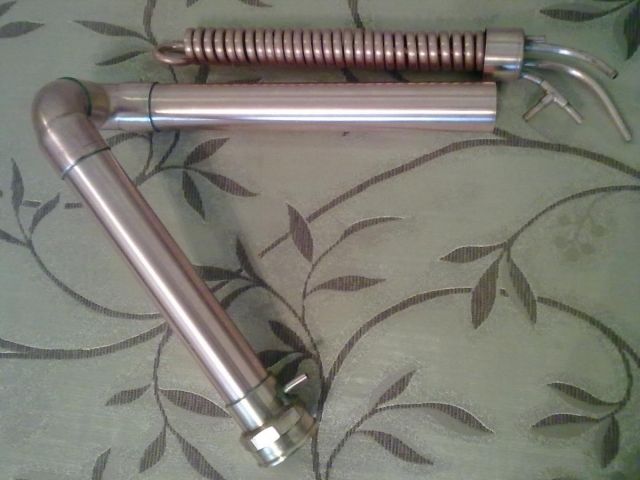

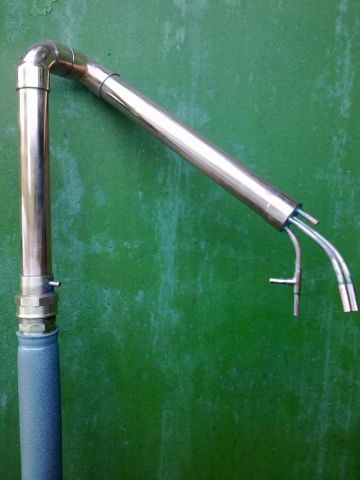

А это дефлегматор с отрицательным углом, т.е. клювом вниз. В отличие от положительного угла, на отриц. не требуется доохладитель.




Инструкция по использованию БК.doc

Если кого то заинтересует, помогу советом, а могу и сделать. Пишите, звоните.










Изменено пользователем baltis

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

нормально. аккуратненько получилось.

только добавить бы в описАние, что для спирта необходимо лудить димрот и евойную трубу :)

а колонки эти (клюшки медные) гогиз на хд активно продвигал. были и до этого от коллег варианты

конечно (вспомнить хоть нидерландера)

потом появился вариант, если склероз не изменяет, с подачи Алексея с отрицательным углом

и более поздняя фишка вообще без спирали димрота (рубашечник).

Изменено пользователем ванечка

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Николай, всё верно. А лудить-не лудить, это зависит от того, что хочешь получать на аппарате. Для ндрф лудить не обязательно.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

а ече какие нибудь варианты оборудования есть

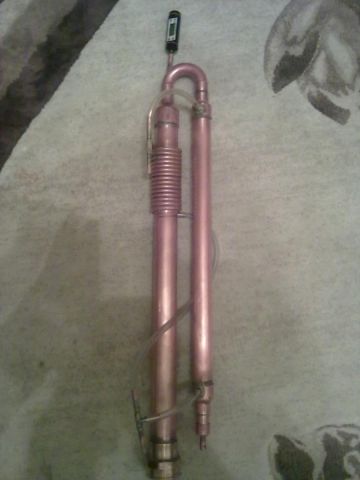

Вот фото.












Изменено пользователем baltis

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

[b][member=baltis][/b], ну это нам все знакомо, спасибо.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

[member=baltis], ну это нам все знакомо, спасибо.

А что ты хотел увидеть? Всё уже давно изобретено, остаётся только изготавливать.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

[b][member=baltis][/b], ну как сказать, не все и не давно))) подожди чуть чуть :-)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Ты когда из бани-ограничения выходишь? И технарь тоже в бане. Хотел у него узнать о результате испытания насадки из медных трубочек. Меня, как BALTIS, там в баню отправили навсегда.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
[member=baltis],Масштабные испытания еще не проводились,один раз на хуторах они прогнали СС из пива и вина скисшего,вроде норм,но потом Бабайка царгу забрал но к делу так и не приспособил.Мне Гриня насадку нарезал ,как вышлет испытаю и отпишусь.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

[b][member=alzay74][/b], во как! А Лёха сказал, что Гриня порезал трубку два часа и плюнул на это дело. Кстати, как он резал? Так же как и Паша - труборезом. Или что то новое придумали.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
[member=baltis],у него на работе какие то приблуды специальные есть,трубка не заминается при резке.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

[b][member=alzay74][/b], отпишись, плиз, по итогам испытаний. Мне интересно очень, хочу повторить.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

[b][member=Архип][/b], пока в файл сливаю. там видно будет...

у меня по 2м темам медь раскидана.

Если Балтис не против - тут аккуратно все выложу

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

[b][member=baltis][/b],Обязательно все выложу, как испытаю, просто работы много. Как в смену уйду работать ,сразу займусь. Потом, если ты не против, тут выложу.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
[member=baltis],а я думаю где я этого фараончика виде?)))
Антон из-за него теперь читатель.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах






если не против - у тебя все свое барахло медное выложу. на ХД практически все подтер...
Лёш, выкладывай, конечно.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

[member=baltis], ЮрНик, пасиб!

но я начал подборку делать, и ....

там уже 57 страниц...

Гагарину вопрос закинул, жду ответа...

КАК это сделать ПРАВИЛЬНО...



пысы. у Гогизза все стер, под корень.

незачем поганить тему постами от провокатора и тролля...

и Технарь зачистился...

в итоге - тема СТРАННАЯ стала, первые 5 страниц по делу, ну и в конце молодняк вопросы задает...

остальные 520 страниц можно смело - в каналью

Изменено пользователем alexeyT

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

[member=baltis],а я думаю где я этого фараончика виде?)))
Антон из-за него теперь читатель.

[b][member=Garik80][/b], прежде чем что то утверждать, надо быть уверенным в этом.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

[b][member=alexeyT][/b], а про свои аппараты зря потер. У тебя и у Оскара многие научились. Тех, кто только пришел и придет, жалко.  Не все сюда  дорогу найдут. Зато появилась прикольная темка, для жалоб на модераторов...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

А судьи кто?



Дык они же.. :) Изменено пользователем snab

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

[b][member=Антел][/b], Дима, Оскарс пост у себя разместил. про Троллей и провокаторов.

буквально вслед за 223, который окрестил меня чуть ли Главным. в другой теме.

ну и как бы ты к этому отнесся?

Поделиться сообщением
