Тарельчатая Колонна Чудо Или Западная Пропаганда.

[VVS2177]

@Georgios если сумма площадей прорезей равна сумме площадей отверстий и сечению сливной трубке, то больше рассверливать их не имеет смысла. А вот если меньше - может из-за этого и идёт затопление.



[moroz-85]

6 часов назад, Georgios сказал:

А кто знает как победить захлеб



2 часа назад, Georgios сказал:

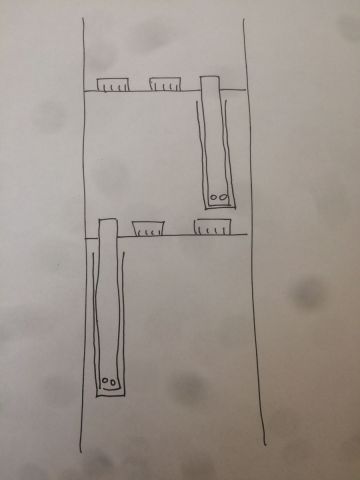

Удлиняй сливную трубку до нижележащей тарелки, а вместе с ней и гидрозатвор.

Изменено 19 июля, 2021 пользователем moroz-85

[VVS2177]

14 минут назад, moroz-85 сказал:

Удлиняй сливную трубку до нижележащей тарелки

Ну у меня слив организован так же как у коллеги. Захлебом не страдаю. Но может потому что я с мощностью не перебарщиваю. На 76 мм внутреннего диаметра вдуваю 2,7 кВт - больше деф не держит

[Georgios]

@moroz-85 спасибо. А то тут реально пожар случился. Хорошо, что гнал в полевых условиях, отлучился на часок перекусить. И пипец полыхнуло, шланги, градусники и прочая пластмасса все погорели. Газовый баллон сначала стоял в тени, а при перегонке нагрелся на Солнце. Давление повысилось и мощность горелки резко выросла.



А готовых решений не знаешь, чтобы выкинуть китайский слив и воткнуть другой.

Изменено 19 июля, 2021 пользователем Georgios

[Стодол]

9 минут назад, Georgios сказал:

А готовых решений не знаешь, чтобы выкинуть китайский слив и воткнуть другой.

меня тоже этот вопрос интересует

[moroz-85]

1 час назад, VVS2177 сказал:

Но может потому что я с мощностью не перебарщиваю

Именно. 2,7кВт для 76 трубы (правильно сделанной) это только начало.

38 минут назад, Georgios сказал:

готовых решений не знаешь

Готовых нет. Правильные высокие сливы и высокие ГЗ делает ректифай. Больше так никто не делает. По крайней мере, я не встречал. Обратись. Может продадут.

А если руки чешутся, то можно купить медную трубку двух типоразмеров на Авито и спаять самому.

[Georgios]

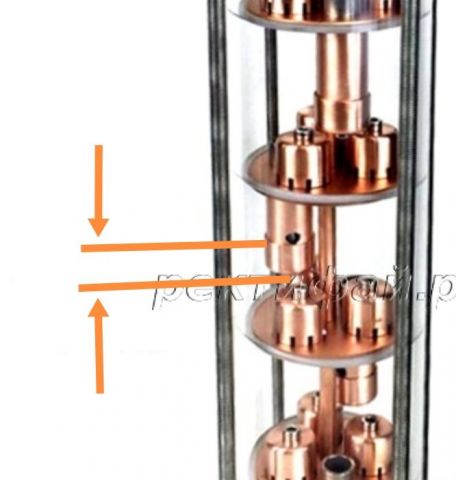

@moroz-85 а у ректифая получается высота затвора не сильно большая. Практически как у китайцев. Или больше имеет смысл именно опускать трубку ниже?

[moroz-85]

1 час назад, Georgios сказал:

больше имеет смысл именно опускать трубку ниже?

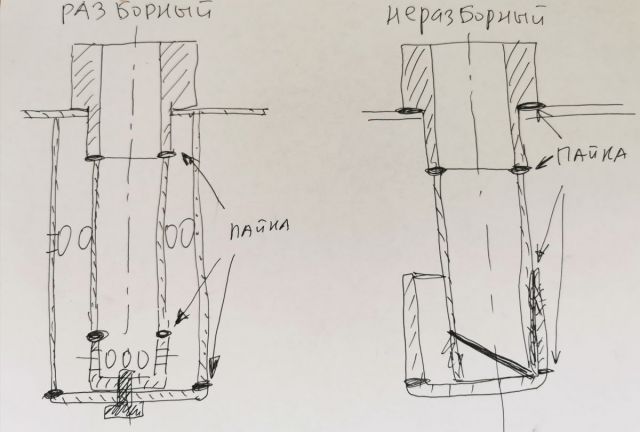

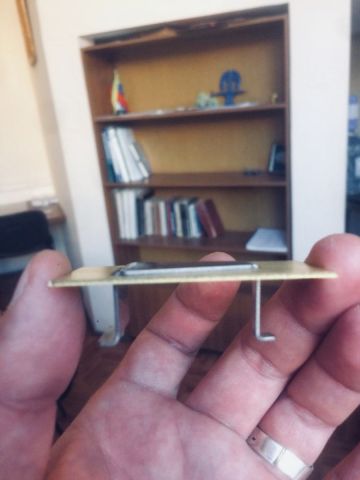

Высота ГЗ - основополагающий фактор «невыдавливания» флегмы обратно на тарелку подпирающим паром. Как минимум, высота ГЗ должна быть выше уровня флегмы на тарелке, как минимум, в 2 раза. Высота ГЗ - это ничто иное, как давление, утрировано, водного столба, которое не даёт пару прорваться. Это самая первая причина захлеба тарелки. У моих приятелей есть колонны от этой фирмы - работают прекрасно. В тонкости этих колонн я не вникал. Верю на слово. А вот китайцы страдают захлебом. Рекомендую изготовить слив самому. Сложностей нет. Коллега по работе сделал себе новые переливы по эскизу, что я приложил. Тарелки от Карелина. Теперь и мощей вваливает будьте-нате

[Georgios]

@moroz-85 ну да, стоит перепаять.  Смысл было брать 4 дюйма, чтобы тошнить на 2 кВт? Сэкономили китайцы, блин,  3 см меди. Дровами или газом я запросто могу  бахнуть киловатт 10.

Штатную трубку можно распилить и нарастить трубой 15-18 мм, а колпачок спаять из 28мм.

Изменено 19 июля, 2021 пользователем Georgios

[moroz-85]

45 минут назад, Georgios сказал:

Штатную трубку можно распилить и нарастить трубой 15-18 мм

Совершенно верно. Только не надо никакой колпачок паять. Трубку бОльшего диаметра взять. Снизу ее легко можно заглушить: разрезать вдоль небольшой кусок этой же трубки - разогнуть и обстучать молотком на столе. Получится пластина. Из неё легко нарезать кругляши и запаять низ ГЗ. Дальше как угодно. Самый простой вариант: припаять эксцентрично слив к ГЗ. Тогда никакие болты не нужны.

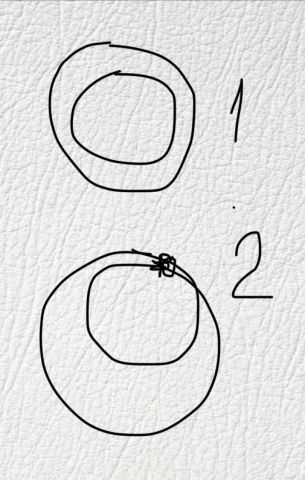

На виде сверху это будет выглядеть как на рис.2, в отличие как на рис.1 как сейчас

[Сибиряк]

10 часов назад, Georgios сказал:

@moroz-85 ну да, стоит перепаять.  Смысл было брать 4 дюйма, чтобы тошнить на 2 кВт? Сэкономили китайцы, блин,  3 см меди. Дровами или газом я запросто могу  бахнуть киловатт 10.

Штатную трубку можно распилить и нарастить трубой 15-18 мм, а колпачок спаять из 28мм.

лучше конечно переделать, у меня сделано из колпачка (как на рис2.) все работает. Как вариант можно уменьшить уровень флегмы на самой тарелке спилив верхнюю часть перелива.

[Georgios]

11 часов назад, moroz-85 сказал:

Только не надо никакой колпачок паять.

Как вариант. Тогда разборность теряется. Но тут нужно сливную трубку к  тарелке жёстко припаивать, она же фиксируется снизу колпачком.





2 часа назад, Сибиряк сказал:

Как вариант можно уменьшить уровень флегмы на самой тарелке спилив верхнюю часть перелива.

Мне кажется это не пойдёт. При большой мощности пар все равно через гидрозатвор будет продавливать. При 1-3 кВт и так все хорошо работает. Проблема именно при повышении мощности нагрева.



Изменено 20 июля, 2021 пользователем Georgios

[Сибиряк]

У меня сделано как "неразборная", только я скос трубы не делал, чем сильнее скос тем меньше высота ГЗ. Я просто одевал колпачок не до конца.

[Mr. N]

13 часов назад, Georgios сказал:

При большой мощности пар все равно через гидрозатвор будет продавливать.

А ты пропили в колпачковых ещё прорезей...

Все эти китайские поделки, сделаны потупому.. на тарелке, в каждом колпачке, должно быть как можно прорезей или отверстий... Чтобы было как можно больше пузырьков, пены.   Эффективность ТМО..именно от этого зависит.

[Georgios]

8 часов назад, Mr. N сказал:

А ты пропили в колпачковых ещё прорезей

А где там пилить? Там и так кетайцами испилено.

[Сибиряк]

В самом колпачке можно сделать прорези шире, но похоже проблема в стакане, который под колпачком. Посчитай площади и там и там.

[Georgios]

@Сибиряк коппачки и их эффективность это уже, как кажется,  второстепенный вопрос. Проблема там была именно в захлебе и сливе, когда гидрозатвор перестаёт работать и уровень неожиданно, буквально за 5 минут полностью наполняется флегмой.

Изменено 21 июля, 2021 пользователем Georgios

[Сибиряк]

Чем меньше сечение в колпачках, тем больше давление  на ГЗ. У тебя большое сопротивление пару, поэтому на большой мощности продавливает ГЗ.  Выше же писали об этом.

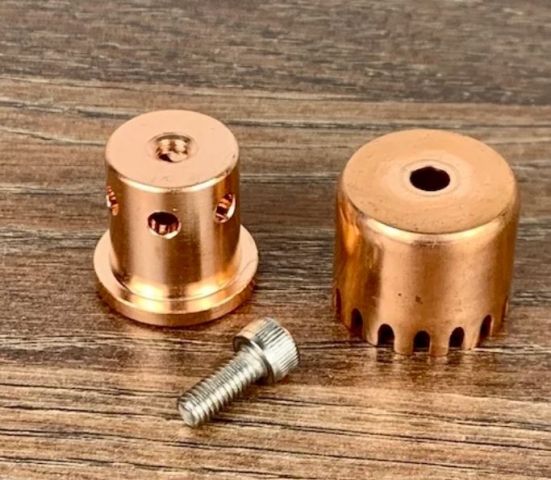

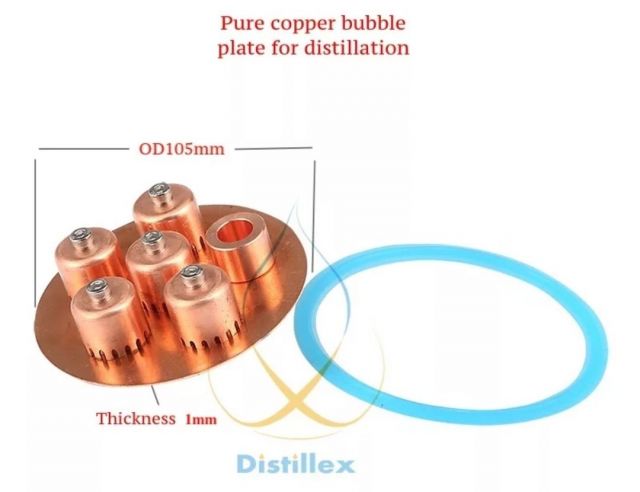

В колпачках по картинке прорезей норм, а вот в стакане мало. Китаезы экономисты, у меня 1 колпачок на такой диаметр.

[Georgios]

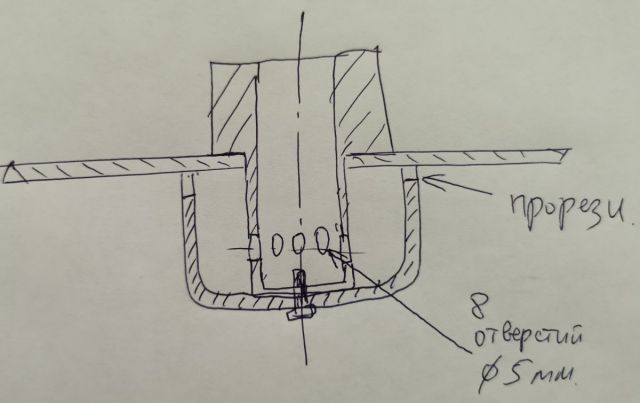

@Сибиряк то есть надо ещё рассверлить 8 отверстий в стаканах для колпачков? Например с 4 мм до 5 мм? Больше не получится.

Изменено 21 июля, 2021 пользователем Georgios

[Сибиряк]

Да надо померить и посчитать, а не гадать на кофейной гуще.

[Georgios]

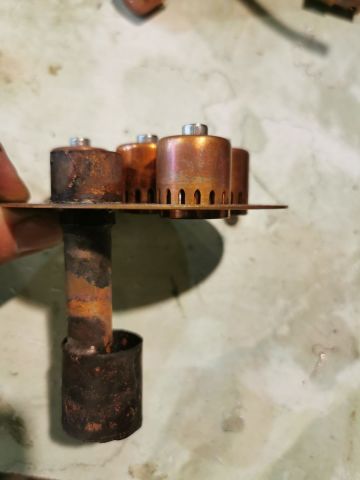

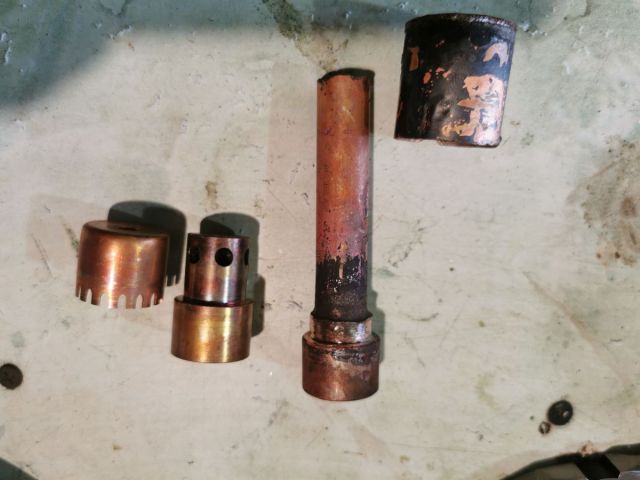

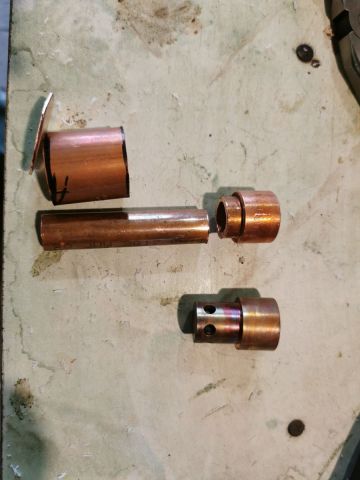

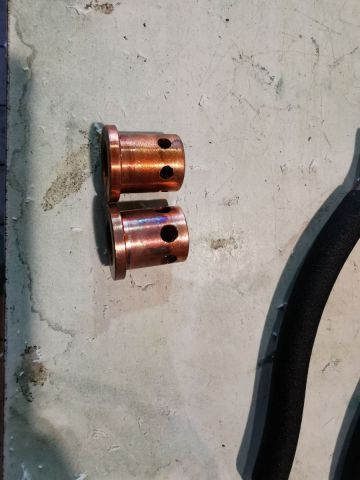

Перепаял сливы и пересверлил паровые отверстия. Как-то так.

[moroz-85]

@Georgios другое дело. Но стакан ГЗ я бы под самый верх сделал. В любом случае, это лучше, чем было. В лимонке потрави медь.

Мысли вслух.

Странно, что форумы до сих пор не предложили клапанные ТК. Почти весь пром нынешний на них.

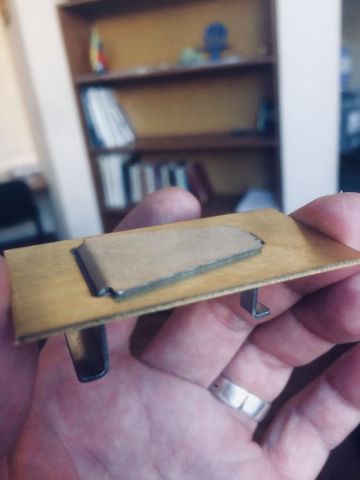

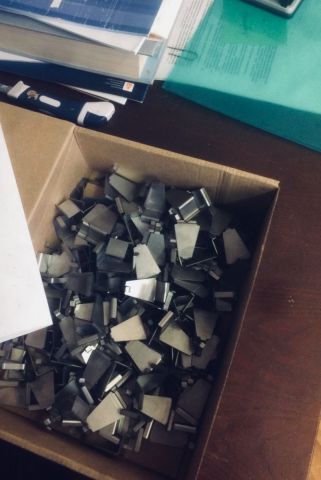

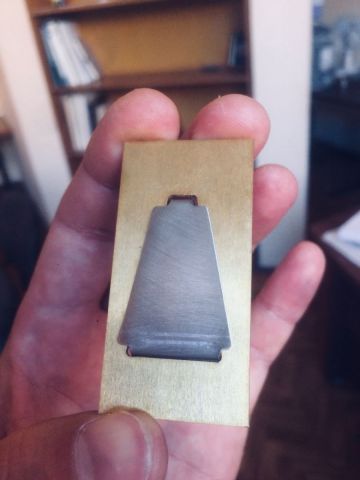

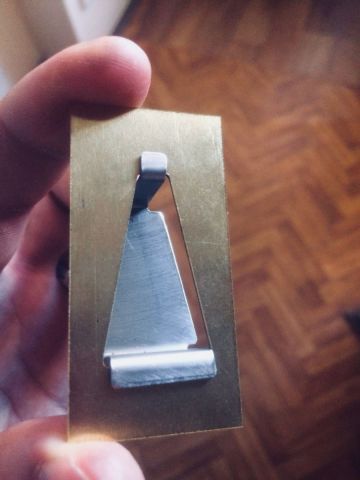

Недавно помогал коллеге по изготовлению такой колонны домашней. Порядка 140 клапанов

[Asus]

1 час назад, moroz-85 сказал:

Странно, что форумы до сих пор не предложили клапанные ТК

Саша, аналогично, удивляюсь.

Тем паче, что тело тарелки можно выполнить с обратно-коническими лузами, а в лузы заложить шарики из стекла или хим. стойкого пластика, с ограничением их хода по вертикали сеткой.

Вот и выйдет клапанная тарелка с любой, и до самой высокой, степенью диспергирования. И никаких ГЗ городить не надо.

Стеклянные шарики на Али стоят копейки.

Тарелка тожет может быть из толстого стекла или пластика. Мечта алкоголика перфекциониста и  эстета.

Изменено 24 июля, 2021 пользователем Asus

[moroz-85]

12 минут назад, Asus сказал:

Мечта алкоголика перфекциониста и  эстета.

Тру-алкоголик, например, как я, целиком и полностью отказывается от любого возрата в колонну и дефлегмации, кроме естественной, и уходит в ДИСТИЛЛЯЦИЮ, где все просто и наглядно с графиком на стене своей коморки. Любая форма, конфигурация, высота и хитросделанная короткая насадочная или малоэтажная ТК - есть кастрация РК. Как только в разговоре о ДИСТИЛЛЯТАХ слышу ФЧ - умываю руки. Хоть шарики, хоть клапана, хоть колпаки, хоть щели. Вопрос в том, что ещё никто дома не построил полноценную ТК.

[Georgios]

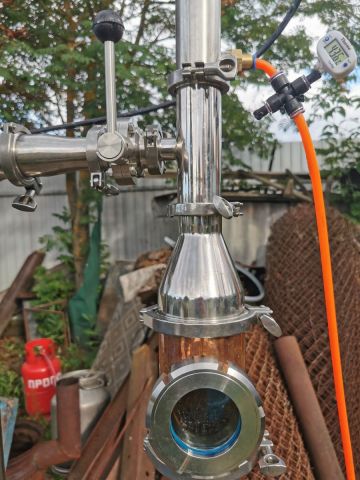

@moroz-85 спасибо за советы. Уже врубил киловатт 6, так что димрот перегрелся. Ни единого намёка на захлеб. Доработаю дефлегматор и следующее испытание дровами. 🔥🔥🔥. Собственно для этого тарелки и покупались, чтобы работать в полевых условиях на дешёвом топливе.
