Тарельчатая Колонна Чудо Или Западная Пропаганда.

[Добровар Южный поток]

Укажи еще пожалуйста высоту гидрозатвора. Опять же, думаю он  должен быть выше чем перелив

Что то я не совсем понял он должен ниже перелива.





Для него проще насадочную, а для ароматных дистов достаточно 3-4, больше только хуже.

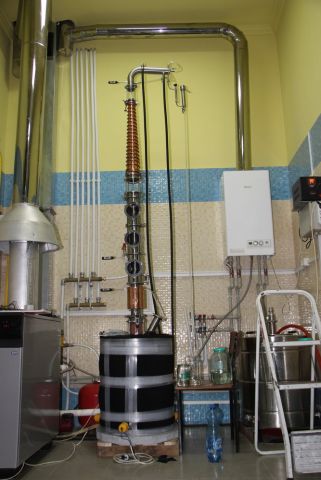

Я вот собрал такую для дистиллята так блин 94-95 идет теперь думаю что одну тарелку уберу.

То есть на 4 тарелка НДРФ ИДЕТ.

Изменено 23 марта, 2018 пользователем Добровар

[ванечка]

То есть на 4 тарелка НДРФ ИДЕТ

ну кричать не стоит   духовитый дистиллят и ндрф несколько разные вещи.

а крепкость не показатель чистоты продукта. совсем.

просто крепкое ССЖ может быть со всеми "прелестями"

это не для спора. просто мое мнение.

Изменено 20 марта, 2018 пользователем ванечка

[Добровар Южный поток]

[b][member=ванечка][/b],

 Дистиллят и недоспирт конечно разные вещи не спорю а наоборот утверждаю что дистиллят это продукт а НДРФ пародия на продукт.

И конечно крепость не показатель, я сравнил по крепости как пример а не по чистоте.

Я делаю дистиллят до 92% поэтому считаю что 94-95% недопустимо так как обдирается вся вкусняшка.

ССЖ

Расшифруй пожалуйста.

[ванечка]

[member=Добровар], Спирто Содержащая Жидкость

там если курсор навести и подержать, подсказка вылезает :unsure:

Изменено 20 марта, 2018 пользователем ванечка

[moroz-85]





А для чего так много тарелок, для НДРФ?

для спирта есть колонна с насадкой, а также ситчатыми с переливом. хотел НБК на колпачках попробовать, но каждый день в смятении. для сахарных, вроде бы норм, а вот с зерновыми может проблема возникнуть из-за их густоты.... короче пока все же думаю. провальные или колпачки.

вот поправил гидрозатвор в чертежике. кто что думает на этот счет? у меня это последняя дилемма, которая осталась, все, пора начинать делать и испытывать. пока что буду запускать 5 тарелок.

П.С. решил на колпачке вверху сделать буртик, чтобы пузырь проходил большее расстояние по флегме. наткнулся вчера случайно на этот патент, там как раз такое исполнение колпачков

[Asus]

буртик, чтобы пузырь проходил большее расстояние по флегме



Лучше прорези в колпачке сделать турбирующими, под углом, чтобы поток флегмы крутился на тарелке под действием пара.

Высота слоя флегмы должна быть достаточной для схлопывания всех пузырьков на её крутящейся поверхности.

Поверхность должна быть парящей, а не кипящей в идеале.

Это условия оптимальной работы тарелки в модуле данной конструкции.



Колпачёк можно также сделать не с козырьком сверху, как предлагается, а в виде широкополой  шляпы с перфорированным полем снизу. Перфорация  может быть выполнена прибоем, а не сверлением, с наклоном оси отверстия.  В итоге получим минимальный размер пузырька и турбирование его пути, при сохранении проходного сечения.



Тупо повторять старые конструкции нет смысла.

Изменено 21 марта, 2018 пользователем Asus

[moroz-85]

Перфорация  может быть выполнена прибоем, а не сверлением, с наклоном оси отверстия.

Т.е. есть смысл сделать так (ну, только отверстия под наклоном)? а как насчет гидрозатвора на рисунке? высоты хватит, чтобы пар не прорывало?

Изменено 21 марта, 2018 пользователем moroz-85

[Kasperys]

Спирто Содержащая Жидкость



точнее СпиртЫ Содержащая Жидкость.





Добровар,



В твоей системе РПН дает около 2ТТ+ 3 физических с большой навалкой + шея с дефом до 1ТТ. Вот и получается в районе 6-7ТТ.

Изменено 21 марта, 2018 пользователем Kasperys

[Asus]





Т.е. есть смысл сделать так (ну, только отверстия под наклоном)?

- Точно.



Гидрозатвор не проблема, высота подбирается на практике, max - по суммарной высоте  флегмы на всех тарелках.

[Добровар Южный поток]





РПН дает около 2ТТ

Как ты рассчитал 2 тт? я считаю что даже одной нет так как теоретически меньше чем одна  физическая.

Шея- Воздушный дефлегматор это тоже приблизительно одна тарелка.

Когда я ставлю 6 физических у меня идет 96.6%

[Kasperys]

[b][member=Добровар][/b], ну 1 ТТ у СПН плавает от 2,5 до 4,5 см высоты. Не думаю, что медная РПН от неё намного дальше.

Да и по крепости похоже.

[moroz-85]

Гидрозатвор не проблема, высота подбирается на практике

Поздно будет, когда все детали будут готовы. Я из прутка буду делать, все на токарные с чпу отдавать. Не хочется потом переделывать

[Сибиряк]

[b][member=moroz-85][/b],

Думаю эта та ситуация когда кашу маслом не испортишь. Если есть место, то увеличивай. ИМХО

[moroz-85]

[b][member=Сибиряк][/b], это та ситуация, когда есть сложность в изготовлении некоторых деталей. я не хочу ничего сваривать. поэтому растачивать трубку перелива из кругляка на чем бОльшую глубину, тем сложнее.

[Asus]

[member=moroz-85], а что с тарелкой решил?

Как делать отверстия под наклоном? ЧПУ фрезер, или что?

В хим. промышленности используются чешуйчатые тарелки, у них типа овощной тёрки геометрия отверстий, но это пробойная штамповка.

Правда, можно и в колпчаке шляпы сделать узкие завихриящие прорези, а в поле тарелки просто мелкие мелкие отверстия насверлить, а после "загнуть" их ось в нужном направлении. Если использовать тонкую отжжённую медь, то сделать это реально.

Изменено 22 марта, 2018 пользователем Asus

[Добровар Южный поток]

Мне кажется что вы пытаетесь сделать это дороже выйдет чем купить готовую.

[Asus]

Вадим, это же хобби, где всё согласно с разумом и физикой процессов.

[moroz-85]





а что с тарелкой решил?

сделаю как посоветовал, такой вариант мне больше нравится. Под наклоном отверстия оооочень сложно сверлить. спросил у наладчиков, сказали, что у них нет времени и желания возиться с моими отверстиями под наклоном. 5 тарелок запускаю. отверстий будет 220х5=1100шт. диаметром 1,5мм. резать их буду на гидроабразиве. из-за специфики этого станка, от низу к верху отверстие будет коническое + из-за резки песком шероховатое. думаю, что неплохая альтернатива. если этот колпачок не понравится, то сделаю классику, но уверен, что этот должен зайти!)))





это дороже выйдет чем купить готовую.

да не, не в этом дело. мне всегда интереснее собирать и думать, как сделать. иначе гнал бы на самоваре

[Asus]

Александр, несколько лет назад я видел как  у японцев крутится в кипятке пропеллер, просто на игольчатой оси. Он и обеспечивал турбулентность в конвекционном потоке.  В нашем случае это тоже можно применить. Будет весело смотреть и полезно для укачествления ТМО. Цена - копейки. Можно использовать для закрутки и энергию падающей флегмы с высшего этажа.

[VVS2177]

Можно использовать для

а если ещё крутящий момент с пропеллера снять - можно и ТЭН запитать

[moroz-85]

Алексей полностью согласен. была еще вчера идея сделать отверстия а потом нарезать в них резьбу, например, М1,6, чтобы спираль создавала вихрь. Пока что сделаю как на рисунке, с небольшими изменениями (вместо всех входных отверстий пара и выходных в трубке перелива отфрезерую пазы), что позволит еще больше увеличить высоту ГЗ. Потом, после запуска, уже можно поиграть с той самой "шляпой с полями" (имея возможность замены ее как отдельного элемента на что-то еще). Также пришла в голову мысль насыпать между тарелкой и "полями шляпы" СПНки.

[Asus]

Не стоит СПН-ку. Это может выключить крайние отверстия в "полях шляпы". Разве что ради понимания картины распределения пара?

[moroz-85]

[member=Asus],

СПН можно и сверху наложить на "шляпу", чтобы поток пара как можно дольше разнопланово  проходил через слой флегмы. а еще у меня есть оооочень мелкая ячейка нержавеющей сетки, можно слоями сверху шляпы нарезать диски, чтобы пузыри еще больше дробились. посмотрим. вчера начали делать поропровод и трубку слива. если на следующей недели придут прокладки силиконовые из китая (по идее должны), то через пару недель, возможно испытаю. хотя мне через пару недель папой уже становиться))) может, отттянется на какое-то время еще. плюс ко всему веду работу по изготовлению "матрешки" https://forum.grainwine.info/index.php/topic/1478-kolonna-tornado-est-polzovateli/ . блин, столько всего нужно сделать......

позавчера чет решил померить две своих трубы. оказалось что продавец вместо 1100мм отрезал 920, вторая ровно 400мм. а еще оказалось 400мм с внутренним 75, а 920мм с внутренним 72. пришлось переделывать расчет тарелок под 75. все же остановился, что НБК будет с провальными тарелками. Отверстия в "шляпе" будут по 1мм. вот конечный результат для 75вн. диаметра. если кому нужны чертежи подетально - обращайтесь выложу. ЕЩЕ РАЗ: ДЛЯ 75ММ ВНУТРЕННИЙ.

[url=http://uploads.ru/OnLru.png][/url]

Изменено 23 марта, 2018 пользователем moroz-85

[Asus]

Александр, приятно видеть смелые мысли в смелой работе.

Сверху шляпы СПН не помешает.

Жаль, что колонна не модульная, есть ещё идея - разделить модули термоизолируюшей прокладкой, для достижения более выраженного градиента температур между модулями.

Так немного, но красиво увеличится разделение.

Я не сторонник цельных колонн по этой причине, они "мажут" смысловую картину.

Отверстия в 1мм - это самогонный цимес!

Изменено 23 марта, 2018 пользователем Asus

[VVS2177]

через пару недель папой уже становиться))) может, отттянется

Вот это молодец! Для отттяга то боченок вкусного диста припас наверное! Всё равно папке первую неделю заняться нечем
