Тарельчатая Колонна Чудо Или Западная Пропаганда.

[Винокуръ]

Значит, всё-таки не все скрины одинаково полезны......



Я пошел из теории в эмпирику - резать колпачки, сверлить тарелки..

[Engineer_111]





Значит, всё-таки не все скрины одинаково полезны......



Они полезны, но для разных конструкций.

[yorik15]

[member=Sklv],
Нарисовано КАК НАДО !
Объясните, пожалуйста, Если трубка перелива на нижнею тарелку на одном уровне
с Нарисованным якобы гидрозатвором - он зачем !
Очень интересна конструкция импортного колпачка.
Там перелив в самом колпачке.
Просьба автору фото колонны СТИЛДРАГОНА, если возможно,
разложить колпачок по детально.
Может сами сможем подобное сварганить, бюджетнее. Изменено 10 сентября, 2015 пользователем yorik15

[Sklv]





Нарисовано КАК НАДО ! Объясните, пожалуйста, Если трубка перелива на нижнею тарелку на одном уровне с Нарисованным якобы гидрозатвором - он зачем !

Посмотрел,всё правильно нарисовал,коллега,вы о чём?

[ванечка]

[member=Sklv],
Очень интересна конструкция импортного колпачка.
Там перелив в самом колпачке.

там все  просто



https://www.stilldragon.eu/en/bubble-caps-plates/196-copper-procap36-with-flow-director.html

https://www.stilldragon.org/discussion/648/introducing-the-new-procap36-product-line-up

http://www.stilldragon.com.au/bubblecap-procap-36/

Не понял про распределение флегмы по тарелке ?????
Не важно где геометрически расположен колпачок. Давление пара в царге между тарелками всё стабилизирует.

вся флегма которая не контактирует с паром протекая по тарелке, неучавствует в масообмене

это из тех же учебников следует :)





офф. конечно, совершенно неважно как происходит распределение. нам эффективность ненужна

булькает чото там ну и ладно :) так что ненастаиваю.

[Engineer_111]

Еще бы размерчики бы. Интересуют диаметр слива, диаметр и высота колпачка, размеры и количество прорезей колпачка.

[DVV]

А я чет даже не понимаю как туда пар поступает?

[Engineer_111]

Через квадратные прорези

[DVV]

Да а мне подумалось что через них слив идет. Я представлял что флегма через центральное отв в колпачке  проходит  вниз и через круглые отверстия сливается в  колпачек - гидрозатвор  (тот который с прямоугольными пазами)  а через эти прямоугольные пазы флегма сливается вниз. Или эти пазы и для флегмы и для пара ?

[Engineer_111]





Да а мне подумалось что через них слив идет.



Слив идет не в полное сечение квадрата, только снизу. А в свободное сечение дубасит пар.

[DVV]

Ух ты как все интересно. Получается площадь отв (пазов) для слива флегмы и входа пара могут изменяться в процессе работы?  Поддали парку и он попер через все сечение паза пока давление флегмы не будет больше давления пара? Или наоборот  скопилось много флегмы на тарелке и она стала сливаться через все сечения  паза и пар на тарелку может не поступать?  Или система сама  стабилизируется в процессе работы?

[Engineer_111]





Такого не будет. Не скопиться флегма на тарелке в таком количестве чтоб все сечение закрыть.

Изменено 11 сентября, 2015 пользователем Gagarin
удалено полное цитирование предыдущего сообщения (п.2.3.3 правил форум)

[Engineer_111]

А одноколпачковой двойного кипячения стОит заморачиваться при наших диаметрах (до 100 мм)?

[yorik15]

[member=Engineer_111], то же думаю, что при диаметре 100 мм. дешевле и технологичней в домашнем изготовлении
сделать несколько колпачков и ОДИН слив-перелив.
Наверное качество продукта от этого сильно не изменится.
В догонку, при таком диаметре колонны это уже минизаводик. Изменено 12 сентября, 2015 пользователем yorik15

[Engineer_111]

А для чего несколько колпачков? На производстве ставят один до диаметра колонны в 800 мм кажись и даже больше (в бражных колоннах)



У меня будет один колпачек (если будет), а вот целесообразность двойного кипячения под вопросом.

Изменено 12 сентября, 2015 пользователем Engineer_111

[yorik15]

[member=Engineer_111],
Двойное кипячение - это что ?

[Engineer_111]

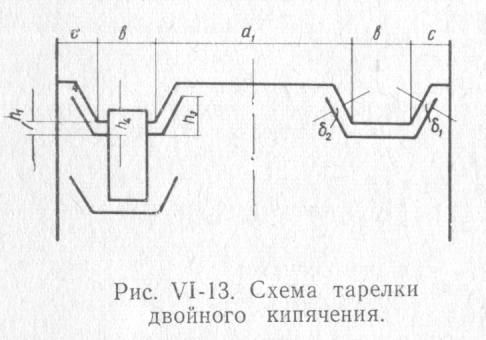

Это такая тарелка

[yorik15]

[member=Engineer_111],
Желательно бы эскиз-рисунок сразу 2-х тарелок, было бы понятнее.

[Engineer_111]

Две те картинки друг под другом....

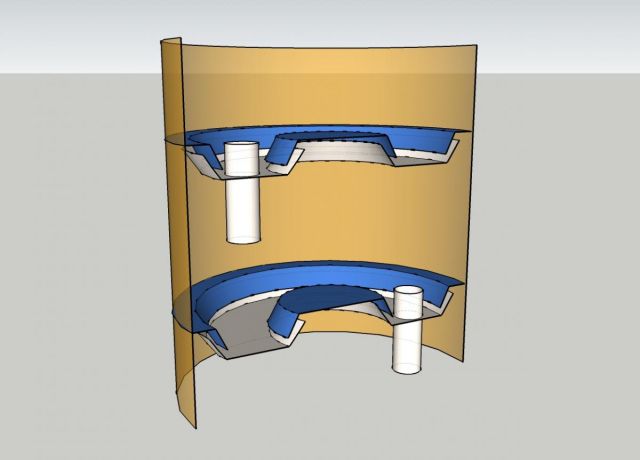

Или так (гидрозатвор на сливе не условно показан)

Изменено 13 сентября, 2015 пользователем Engineer_111

[yorik15]

[b][member=Engineer_111][/b],

Извини, но последняя красивая картинка не соответствует тому что рисовалось выше .

И совершенно не понятно как это работает.

Или я совсем тупой.

[Engineer_111]

Да все также работает, белое-тарелка, синее-колпаки.

[Sklv]





А одноколпачковой двойного кипячения стОит заморачиваться при наших диаметрах (до 100 мм)?

да вы сначала простую соберите)))))))

трёте уже полгода,никто даже одну тарелку не собрал,чтобы посмотреть,а как оно там кипит .

кстати самое интересное что никто так и не сделает эту колонну,несмотря на годы обсуждения.

[Engineer_111]

Вот вам не похрен кто тут чего трет и кто чего сделает или нет.

[DVV]

кстати самое интересное что никто так и не сделает эту колонну,несмотря на годы обсуждения.

Ну так чтобы сделать в железе  нужно понимание как  правильно  делать. Пока есть вопросы на которые у меня нет ответа. Киньте в меня кто нибудь готовым чертежом я посмотрю что смогу сделать и попробую изготовить.

[Naruto]

Приехали стаканы для керосиновой лампы... потерянные деньги (хорошо хоть маленькие )

из 6 один лопнутый, стекло очень тонкое (на вид даже не 2 мм, штангеля под рукой нет...

в общем не пойдут, жалко фланец под них ваять, думаю когда стягивать начнешь, лопнут нахрен сразу либо когда нагрев колонны пойдет.

в общем даром только за амбаром .
