Тарельчатая Колонна Чудо Или Западная Пропаганда.

[yorik15]

Поэтому и возможны разные варианты.

Кто то может хорошо паять, кто - то нет.

Есть другой вариант.

Взять нержавеющую трубку и нарезать воротком резьбу.

[Димитровградец]

[b][member=Kasperys][/b], Олег, разбери колпачок от стилдрагона,  разложи в порядке сборки  и сфоткай рядом с линейкой. Я по фотке постараюсь сделать чертежи

Сегодня перегонял яблочный С/С. На бак поставил две царги общей длиной 900 мм  нерж. 38 мм, сверху дефлегматор. Без автоматики. Крепость получил в среднем 85 град. Царги не  утеплял. Сам очень удивлён результатом. Запах обалденный. Поставил на щепу. Хотел и зерновой сырец так же перегнать, но передумал и поставил царгу с насадкой. Думаю, колонна 50 мм с 4 тарелками будет выдавать хороший результат на зерновом дистилляте, а для фруктового и пустая труба сгодится.

[DVV]

 Олег, разбери колпачок от стилдрагона,  разложи в порядке сборки  и сфоткай рядом с линейкой. Я по фотке постараюсь сделать чертежи

Присоединюсь к просьбе . Всем будет полезна такая инфа. Я бы еще попросил замерить отверстия и их кол во

А кто нибудь может подсказать как соотносятся площади  отверстия для входа пара на тарелке  и площадь отв для выхода пара в колпачке ?  Они равны? Площадь входа больше площади выхода?

Изменено 5 сентября, 2015 пользователем DVV

[nedelew]

А кто нибудь может подсказать как соотносятся площади  отверстия для входа пара на тарелке  и площадь отв для выхода пара в колпачке ?



Я всегда делаю площадь отверстий в колпачке больше,чтобы не создавать дополнительного подпора.

Димитровградец сказал(а)



 Олег, разбери колпачок от стилдрагона,  разложи в порядке сборки  и сфоткай рядом с линейкой. Я по фотке постараюсь сделать чертежи

Присоединюсь к просьбе . Всем будет полезна такая инфа. Я бы еще попросил замерить отверстия и их кол во



и я присоеденяюсь к просьбе.Пытался сделать колнну с таким тарелками(ориентируясь на фото),но работала она только на 800Вт,при учеличении мощности наступал захлеб.Думаю из-за того,что была короткая сливная трубка и флегма просто подвешивалась потоком пара

[yorik15]

Вариант колпачковой тарелки без сварки и пайки с помощью

просверленных нержавеющих болтов.

Эскиз конечно не грамотный, но надеюсь понятный.

Ещё раз повторюсь.Площадь выхода паров из под колпачка не должна

быть больше площади входа паров под колпачок.

Это условие обеспечивает барботаж - т.е. эффективный массо-теплообмен

между жидкостью и паром.

Высота перелива должна обязательно обеспечивать уровень жидкости на тарелке,

который должен быть выше выхода паров из под колпачка.

Изменено 6 сентября, 2015 пользователем yorik15

[DVV]

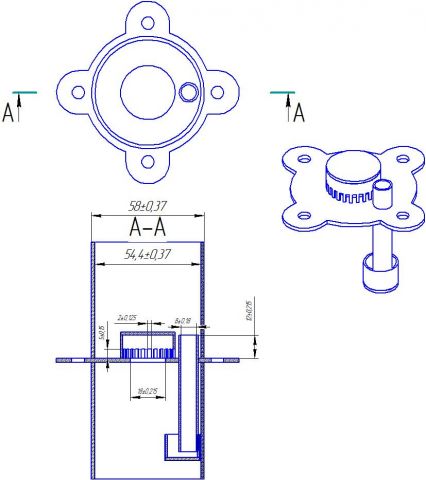

Рисунок сделан не в формате, чисто для наглядности.



Ну что же поможем нашему коллеге

[yorik15]

Красиво, но есть уточнения.

Технологичнее изготовление тарелки квадратной или круглой формы

а не 4-х лепестковой.

Не учтена прокладка между тарелкой и стаканом, а она съест

какое то пространство.

Ну и опять же мало кому доступная аргонная сварка.

Хотя колпачок можно зафиксировать и без аргона, с помощью

болтика М4 и пластинки.

Изменено 6 сентября, 2015 пользователем yorik15

[DVV]

По прокладке знаю но пока не решил какой формы делать. Можно простую в виде кольца (или шайбы) или сделать прокладку как у стилдрагона

https://www.stilldragon.eu/en/gaskets/360-two-and-a-half-inch-baby-crystal-dragon-special-gasket.html

но гораздо интереснее  можно ли сместить колпачок от центра тарелки, как видно их чертежа места между колпачком и сливной трубки нет совсем.

какую делать высоту сливной трубки над тарелкой ?

не мала ли площадь слива флегмы через сливную трубку?

По агрону не стоит зацикливаться и медь и нержу можно паять.

[yorik15]

Вячеслав,колпачок сместить можно ( центральное его размещение не догма ! )

Высота сливной трубки подбирается опытным путём ( у кого есть такая возможность ).

Чем больше путь пузырька из под колпачка до уровня жидкости, тем лучше, НО

возникает дополнительное сопротивление, а это дополнительная мощность нагрева.

ЕЩЁ РАЗ говорю.

Все более менее внятные расчёты делаются для непрерывных процессов и для больших диаметров.

Всё остальное считаю обманом.

Поэтому массо-теплообмен сможем прикинуть только в первом приближении.

[Sklv]

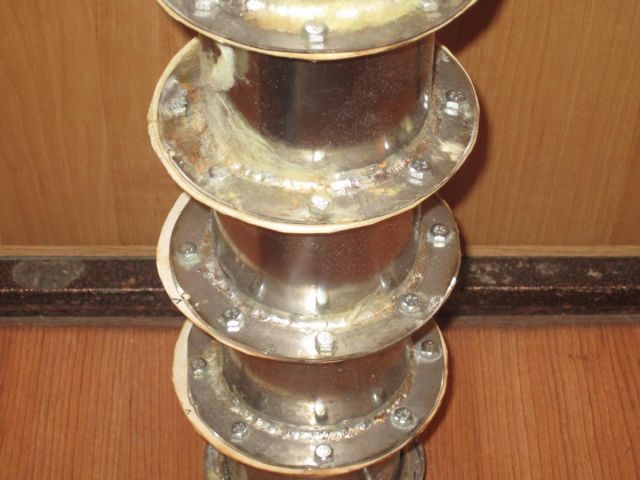

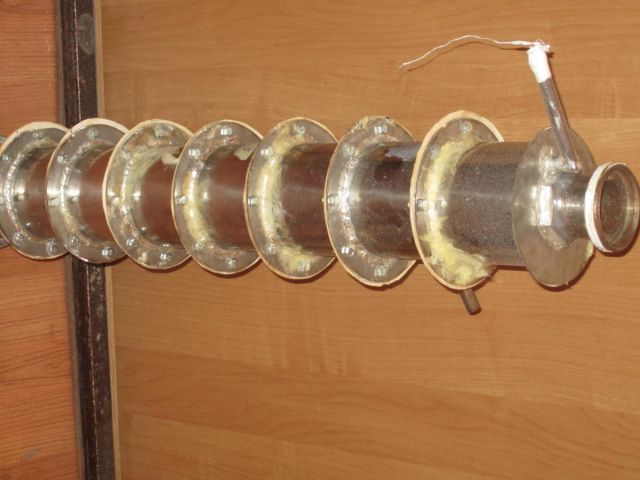

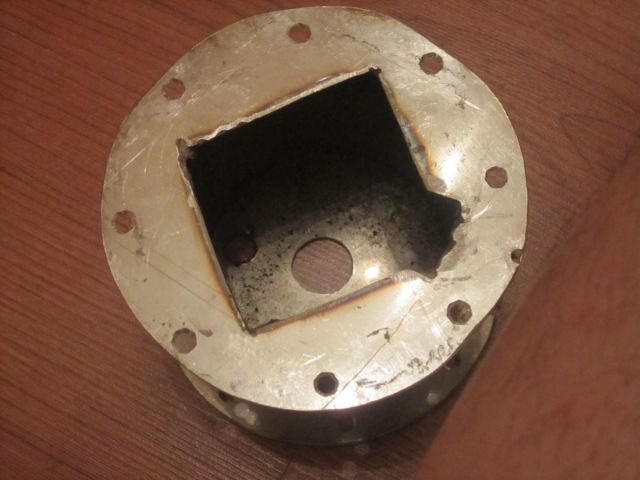

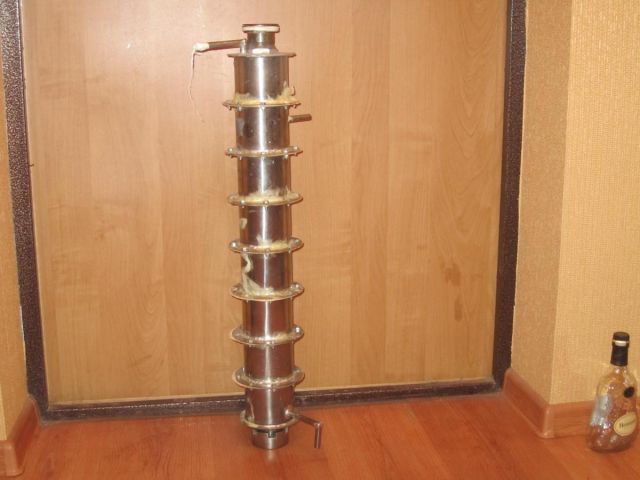

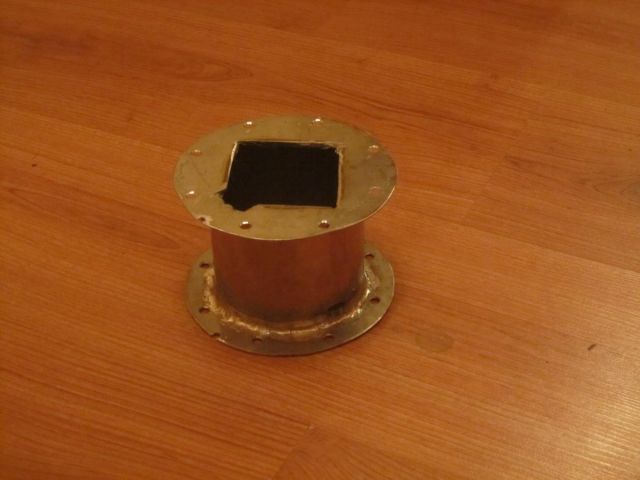

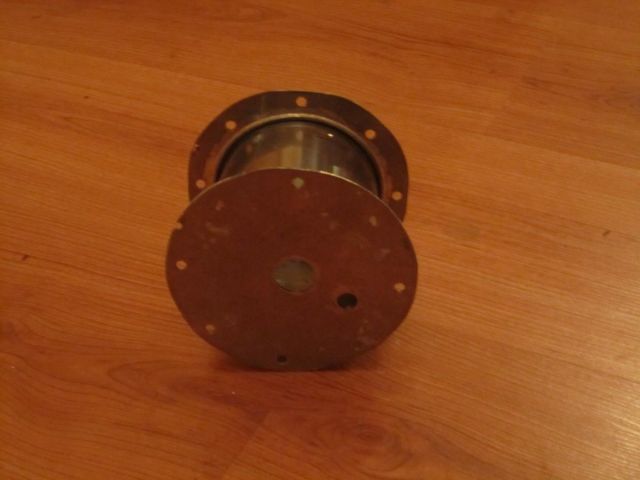

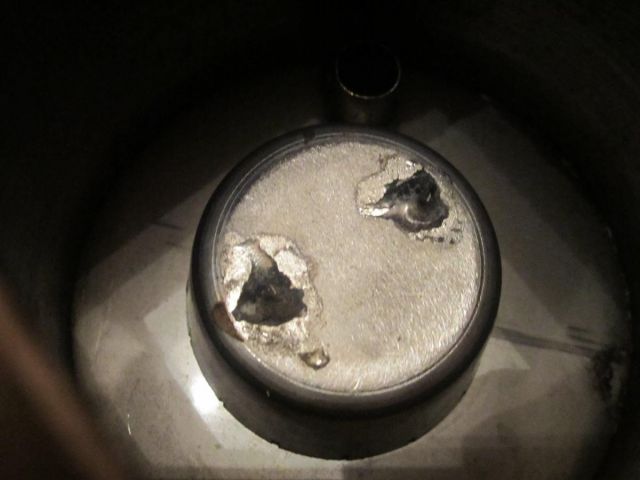

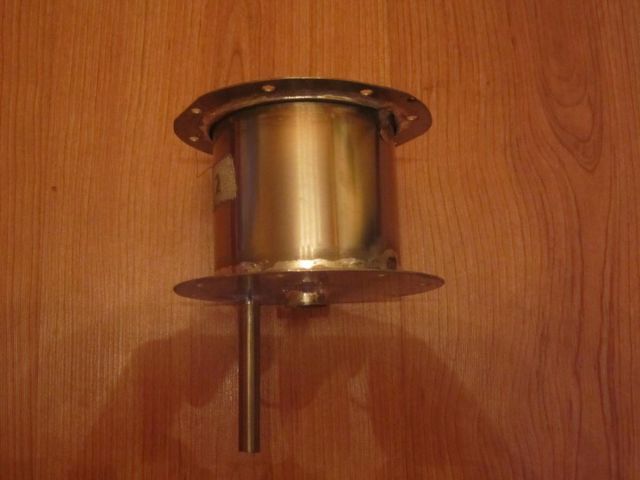

Года два назад вдохновился на сборку тарельчатой или колпачковой колонны,как хотите так и называйте.Колонна не заработала как надо,причины я знаю,опишу ниже.По причине трудоёмкости переделки да и в принципе за ненадобностью забросил эту колонну под кровать где она успешно пылится до сих пор.Ниже выкладываю фото частей колонны и колонну в сборе.Хотел опубликовать эти фот о после удачного пуска колонны,но такового не случилось ,хорошо хоть сохранил.Фото выкладываю как есть с фотика,понимаю что будут наверное большие,но до каких размеров ужимать не знаю,да и не чем,не увлекаюсь я фотографией и прочей графикой.Денис ,я вроде уже тебя просил выложить инструкцию по загрузке фото,или сделать так чтобы фото автоматически обрезались до нужного размера.



Как фото то загрузить,никак не хочет,целая проблема.

[Sklv]



Всё,сам разобрался,пока сам не сделаешь ни кто не поможет.

Да,там на колонне сверху дефлегматор должен стоять.

[Sklv]

Не заработала по следующим причинам,во первых отверстие в тарелке для прохода пара должно иметь отношение к диаметру колонны как 1к 10 или 1к11,точно не помню.У меня это значение было превышено в 2.5 раза.

Был не правильно сделан слив на нижележащую тарелку.



было так





надо так



Ну и просто совет.Сделайте одну открытую сверху тарелку,и гоняйте её на разных режимах,это вам поможет в конструиировании вашей колонны наглядно,гораздо лучше всяких домыслов.

Был ещё третий косяк в моей конструкции,вроде всплыл в памяти но также туда и канул,давно это было,вспомню напишу.

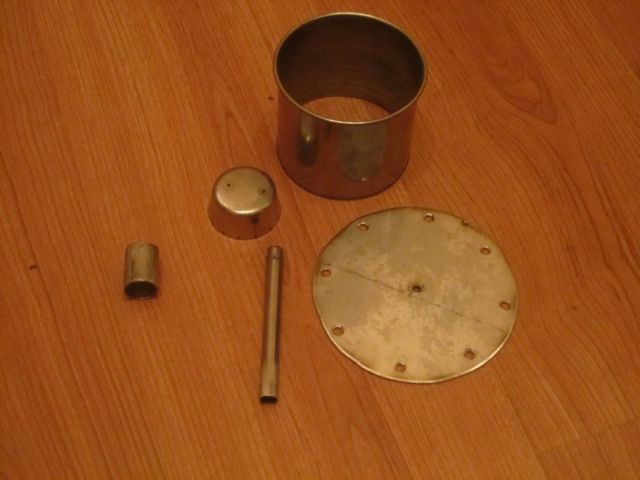

Материалы которые я использовал

-кружка из нержи производства не знаю кого,диаметр 8см.

-нержа толщиной 1.5мм

-болты с гайками обыкновенные

-в качестве прокладки между тарелками ватман,типа толстая бумага.

колпачки-обрезанные рюмки с нержи.

Изменено 6 сентября, 2015 пользователем Gagarin
обрезал bmp и сохранил в формате gif. Меньше 1Кб против 750Кб.

[Sklv]

количество отверстий в колпачках принимал как написано в грамотной литературе 1к 1.3.Т.е  на 100% сечения отверстия 130% сечения в колпачке.

[Сэмогонщик]

[b][member=Sklv][/b], Алексей, а какая высота слоя флегмы на тарелке, или точнее переливной трубки над тарелкой? И переливные трубки просто упираются в дно, или там стаканчик или крючок? Там на первом фото стаканчик, наверное он от низа переливной трубки.

[yorik15]

А колпачки - обрезанные рюмки с нержи ВОТ ЭТО И ЕСТЬ
БЮДЖЕТНОЕ РЕШЕНИЕ ! Мы же за это ратуем.
Ребята, давайте креативнее. Кидайте идеи. Коллеги по ремеслу спасибо скажут !
[member=Сэмогонщик],
переливная трубка должна входить под слой жидкости на нижерасположенной тарелке.
Это в одном варианте.
Либо делается гидрозатвор, как нарисовано выше у DVV.

[Sklv]

Вспомнил третий косяк моей колонны

расстояние между тарелками должно быть минимум 170мм.

[b][member=yorik15][/b],

ты про какой то там гидрозатвор

я на втором рисунке показал как должно быть

куда бюджетней уж колонны из кружек и простоты исполнения,ну в определённом смысле.

[yorik15]

[member=Sklv],
Извини, по гидрозатвору не убедил, остаюсь при своём мнении.
По твоему рисунку не видно как идёт перелив с тарелки на тарелку.
Т.е надо рисунок как минимум 2-х тарелок.
А то что нарисовано у тебя абсолютно одинаково по процессу.
Ищем истину сообща ! Изменено 6 сентября, 2015 пользователем yorik15

[Sklv]





Sklv, Алексей, а какая высота слоя флегмы на тарелке, или точнее переливной трубки над тарелкой?

не могу точно сказать,я вроде делал 1.5 см.Поэтому я и говорю,сделайте одну открытую тарелку,слепленную на соплях,меняйте на ней разные режимы и вам всё будет видно.

[Сэмогонщик]





не могу точно сказать,я вроде делал 1.5 см.Поэтому я и говорю,сделайте одну открытую тарелку,слепленную на соплях,меняйте на ней разные режимы и вам всё будет видно.

А какую ты мощность подаешь, бак утеплен? И не понял чем внизу заканчивается переливная трубка.

переливная трубка должна входить под слой жидкости на нижерасположенной тарелке. Это в одном варианте.

Это хреновый вариант, пробовал, страшно не понравился. Надо делать гидрозатвор, либо колпачек, либо крючек, либо как у западных коллег- перевернутый колпачек.

[Sklv]

Люди с умным видом на многих страницах обсуждают конструкцию колонны

эту колонну МНОГО лет назад сделал  один форумчанин на ХД

я выложил свой опыт изготовления данной колонны и моменты на которые надо обратить внимание.

[b][member=yorik15][/b],

ты хочешь сделать такую колонну,но не понимаешь ваабще о чём идёт речь.

Вы даже не понимаете какие просто физические процессы происходят на тарелке не говоря уже о каких то там химических,сопровождающих процесс ректификации.

Сделай колонну,потом будем говорить.

Может быть.

[Сэмогонщик]

Мы с коллегами из Добровара сделали тарельчатую колонну 4", тарелки успешно работают. Это гибридный вариант с клюшкой. Проходит испытания.



[yorik15]

[member=Sklv],[member=Sklv],
Ну кто ещё кинет камень ?
Желательно ПРИЦЕЛЬНО !
А вообще форум не для выяснений отношений , а для поиска истины !
Как говорил известный персонаж - Я ТАК ДУМАЮ !

[127L]

Вы даже не понимаете какие просто физические процессы происходят на тарелке не говоря уже о каких то там химических,сопровождающих процесс ректификации.



Леха, вот рассказал бы людям про физические и химические процессы.



Народ ориентируется на маркетинговые ходы продавцов красивых игрушек, видимо думая, что колонна  способна как-то исправить ошибки допущенные на других технологических стадиях процесса.

[Sklv]

Андрюх,есть у меня одна глобальная идея.

Лишний раз убедился,я выложил фото,свой опыт,пусть негативный но это опыт как не надо делать.

Никому не интересно,рисунки нарисовал,вроде должны понять,опять промах.

[DVV]





Никому не интересно

Что значит не кому не интересно?

По крупицам тут вылавливаем инфу а ту т аж  целых 3 подсказки.  Инфа очень полезная, спасибо





количество отверстий в колпачках принимал как написано в грамотной литературе 1к 1.3.Т.е на 100% сечения отверстия 130% сечения в колпачке.

Этот момент хотел бы уточнить -  1к 1,3 это правильно или в этом был косяк?  и нужно принимать 1 к 1 ?
