Тарельчатая Колонна Чудо Или Западная Пропаганда.

Рекомендованные сообщения

Ну я думаю вся конструкция будет собираться через фланцы из нержи  и шпильки

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

для Ду 50 надо 1,5 кВт, для Ду 100 - 6 кВт

Фланцы не надо.

Пластина между цилиндрами будет тарелкой,на которой и колпачёк и перелив.

Ну и естественно силиконовые прокладки.

Вся конструкция стягивается шпильками через эти же пластины.

Изменено пользователем yorik15

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

[member=PIN], Привет! А как думаешь состыковывать?

Будут медные фланцы-тарелки,но пока не спешу.

Изменено пользователем PIN

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Ну слой жидкости на тарелке не может быть ниже,чем высота сливной трубки(при условии герметичности тарелки). А работать колпачёк будет в любом случае (вопрос только,как эффективно)

Да ну? а про захлеб колонны ты не в курсе?



Хорошее предложение, но кто скажет 4 дюйма колонна будет работать на 2-3 кВт? Если да, то я буду делать из таких трубок.

После эпического срача на хд было выяснено экспериментальным путем, что колонна 4 дюйма работает в охеренно широком диапазоне

2-3 кВт это ее нижний диапазон, максимальный 12-14 кВт (сильно так же зависит от конструктива колпаков и тарелок)

Городить 100 мм диаметр и подавать на такую колонну 2-3 кВт это неразумно, хотя бы 5-6.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

5-6 кВт не позволит эл.проводка, значит буду пилить вакуумную трубку из борсиликатного стекла 50 мм

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

я не дам гарантию, что рез будет перпендикулярен оси трубы

все просто. длинный стол (по трубе) либо, что более гиморно в исполнении

две опоры (типа "табурет") зафиксированные и выровненные по уровню.

на растоянии чуть менее заданной длины реза две пары роликов с каждого края

(да хоть десять пар для промежуточной опоры, не суть важно)

и упорный штифт либо ролик с торца.

процесс будет выглядить так. (в идеале четыре руки) один медленно вращает

трубу и контролит, второй по метке режет алмазным диском.

есть момент один, тот кто режет не должен допускать перекоса диска если тонкие стенки у заготовки. чревато.

в общем твердая рука и меткий глаз. и главное не бздеть :)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Сегодня специально ездил в магазин торгующий медными приблудами.

Заглушка для труб диаметр 28 мм. и высота 20 мм. Это внутренние размеры.

Муфты под пайку разные диаметром от 10 мм. до 18 мм. высотой 20-25 мм.

Всё это можно использовать для Ду 50. Подойдёт идеально-впритык.

В качестве тарелки - двухсторонний фольгированный стеклотекстолит, куда будет определённым образом

припаиваться вышеуказанные детали, маленько доработать только колпачёк.

Это только первая прикидка.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
В качестве тарелки - двухсторонний фольгированный стеклотекстолит,

стремная затея. ибо

Текстолит - слоистый пластик, изготовляемый в виде листов из хлопчатобумажной ткани, пропитанной резольной фенолоформальдегидной смолой.



в прочем если для макета, не тратить дорогой материал, то согласен.

Изменено пользователем ванечка

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах






В качестве тарелки - двухсторонний фольгированный стеклотекстолит

не будем скрягами- есть обрезки меди, не большие но есть. Впрочем я для себя хочу из нержи.


После эпического срача на хд было выяснено экспериментальным путем, что колонна 4 дюйма работает в охеренно широком диапазоне

2-3 кВт это ее нижний диапазон, максимальный 12-14 кВт (сильно так же зависит от конструктива колпаков и тарелок)

Городить 100 мм диаметр и подавать на такую колонну 2-3 кВт это неразумно, хотя бы 5-6.

А кто нибудь может сказать на какую мощность рассчитана колонна  с внутр диам 50 мм , 70 мм , 100 мм ? хотя бы приблизительно минимум максимум.  Я хотел как раз в колонну киловатт 5-6 дать. В квартире есть возможность дать такую нагрузку.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Я же выше писал. Ду 50 - 1,5кВт  Ду 100 - 6 кВт. Ду 70 - 3 кВт.

А по поводу меди - это один из вариантов.

Не обязательно делать из неё.

Есть и другие .

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Цилиндры можно заказать здесь:



http://www.greatglas.com/PyrexCylinders.htm  там поштучно



или

http://www.mountainglass.com/Products/BOROSILICATE-CLEAR-GLASS/  но там надо брать ящикЮ но вроде могут и нарезать

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

А кто нибудь может сказать на какую мощность рассчитана колонна  с внутр диам 50 мм , 70 мм , 100 мм ? хотя бы приблизительно минимум максимум.  Я хотел как раз в колонну киловатт 5-6

Они все работают в широком диапазоне , вопрос в маскимальной мощности у полтиника потолок 4-5 кВт а оптимально 2-3, поэтому Шульман их лепит массово.

Мне так меньше 100 мм делать смысла нет (позволяет мощность вполне подать и 12 и 15 кВт) а реально на 7 будет работать нормально и на мой скромный взгляд оптимально.



Идея со стаканами для керосинки замечательная, закажу завтра стаканы, измерю их точно, нарисую в автокаде фланцы (они же тарелки)

Задам вопрос в токарке (можно нарезать в лазерной резке, но в идеале под стаканы и прокладку надо выбрать углубление, а это только в токарке сделают). думаю очень дорого не будут драть думаю в рубль за штуку уложусь с материалом, можно сначала в лазерной резке вырезать , потом отнести в токарку на выборку углублений).

сталь думаю 5-6 мм использовать (1 мм углубление)



должно получиться недорого и сердито.... колпаки думаю сделать из заглушек для медных труб.

ИМХо, медных колпаков будет вполне достаточно в плане присутвия меди в конструктиве , собвсенно  наличие меди при перегонке СС (если брага перегонялась на медном аппарате или в присутствии меди в конструкции) не очень и необходимо, при перегонке такого СС медь практически уже и не темнеет, вся сера оседает при перегонке браги и нужные реакции с кислотами происходят.

Изменено пользователем Naruto

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах






Задам вопрос в токарке (можно нарезать в лазерной резке, но в идеале под стаканы и прокладку надо выбрать углубление, а это только в токарке сделают)

Я бы вначале на лазеру потом на токарку. Отв под слив флегмы и вход паров все равно делать надо, а после токарки на лазерку не отдашь уже. Если не сложно стаканчики образмеришь?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах






(1 мм углубление)
прокладки под стёкла нужны мягкие и толстые иначе стекло может лопнуть

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Как вариант, можно для прокладок использовать такой силикон http://www.lenkapenka.ru/silikonovyye-kompaundy/silikony-na-osnove-platiny/tooldecor-15-dvuhkomponentnyj-silikon-dlja-form-1-kg.html

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах






прокладки под стёкла нужны мягкие и толстые иначе стекло может лопнуть

дык в углубления силиконовый герметик , он застынет и будет прокладка

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Коллега с HD изобразил http://forum.homedistiller.ru/msg.php?id=12317683

Для наглядности, пока, использую его картинку.

Какие основные принципы в колпачковой тарелке ?

Общая суммарная площадь выхода пара из под колпачка не должна быть больше

площади входного отверстия для входа пара под колпачок. Для хорошего барботажа.

Вход пара под колпачок обязательно должен быть выше уровня переливной трубки,

что обеспечивает определённый уровень жидкости на тарелке.


Андрей, если тебя устраивает Диаметр колонны 110 мм, и можешь подвести не менее 6 кВт

можешь сделать 2-3 колпачка на тарелке.

И не обязательно медные.

Можно использовать 30 мл.нержавеющие коньячные рюмки.

Дёшево и сердито.

Их размер в основании 40 мм. плюс минус и высота 40-45 мм.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Я думаю на такой тарелке можно сделать не 2-3, а 5-6 колпаков

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

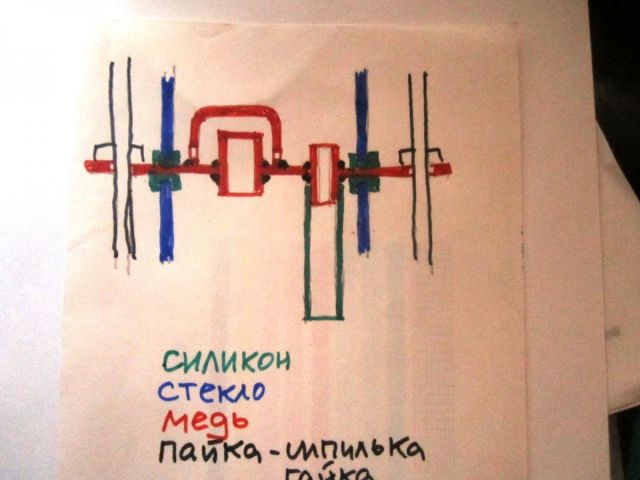

Извиняюсь за качество картинки ( как смог ).

Что хочу пояснить.

Рисунок сделан не в формате, чисто для наглядности.

Как уже писал пока для стеклянной трубки от солнечного коллектора Ду 50.

Берём двухсторонний фольгированный стеклотекстолит. Просверливаем 2 отверстия

- для входа паров Ду 12-18 мм и для слива Ду 6 мм.

Разметить площадку тарелки надо так, что бы все детали вошли ( не забывать

о силиконовой прокладке, которая то же уменьшит площадь для установки колпачка и слива ).

Впаиваем чистым оловом оба патрубка.Колпачок-заглушка для медных труб на 28 мм.

На входе пара одеваем колпачок с просверленными как можно ниже отверстиями Ду 2-4 мм.

Сколько пока не скажу, надо рассчитать каждый конкретный вариант.

Хотя можно по другому, сделать пропилы или насечки зубилом.

Второй патрубок -перелив можно регулировать силиконовой трубкой.

На нижнюю тарелку эта трубка должна опускаться с зазором 2-4 мм.

Каждая тарелка со стеклянным цилиндром стягивается на 4-х 6 мм. шпильках.

НАВЕРНОЕ СУМБУРНО НАПИСАЛ, ИЗВИНЯЮСЬ.

Отвечу по теме на все вопросы.

Изменено пользователем yorik15

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Виталий LVit делал тарельчатую колонну на трубе от солнечного коллектора.

Может поделиться секретом нарезки.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

[member=yorik15], то, что ты описал - реализовано у гриналко  http://greenalco.ru/index.php?route=product/product&product_id=178





я пошел по пути стиллдрагона (купил у них) когда шпильки сразу на все стаканы царги фланцы только сверху и внизу. Между стаканами толстая прокладка с прорезью по середине куда вставляется тарелка https://www.stilldragon.eu/en/gaskets/360-two-and-a-half-inch-baby-crystal-dragon-special-gasket.html - можно легко сделать самому если вырезать 2 толстые прокладки и склеить их по краям.

Сверху и снизу я не точил во фланцах углубления -просто из листа силикона 5 мм вырезал прокладки и когда все сжал шпильками ничего не течет.



методика резки http://www.kristallikov.net/page128.html (сам не пробовал, но может кому поможет).

Изменено пользователем Kasperys

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Не претендую на первенство.

Хорошо, что появляются в теме заинтересованные

рукастые коллеги.

При изготовлении тарелок можно обойтись без пайки и сварки.

Правда нужна токарная работа.

Просверленный насквозь вдоль оси нержавеющий болт соответствующего

диаметра послужит переливом, а болт просверленный не насквозь не полностью

-входом пара под колпачок и стяжкой для самого колпачка.

Утром нарисую.

Изменено пользователем yorik15

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Берём двухсторонний фольгированный стеклотекстолит

берем кусок медной трубы 54*2 или 54*1,5 разрезаем вдоль,отжигаем,выпрямляем и получаем заготовки для тарелок

для слива Ду 6 мм

для 2-х кВт надо слив не меньше 10мм внд

На нижнюю тарелку эта трубка должна опускаться с зазором 2-4 мм.

как показала моя практика,лучше сделать гидрозатвор,например-в виде преревернутой заглушки от 15мм трубы

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Евгений, как крайний случай хорошее решение, НО

где взять небольшой отрезок такой трубы ?

Ведь наша цель - бюджетный вариант.

По поводу нержавеющих болтов .Болта М 12-16 для подачи пара под колпачок будет достаточно.

Для перелива пойдёт М 10.

Тарелку толщиной 0,8-1,0 мм. можно запросто выцыганить из любого

нержавеющего подноса, которые найти не сложно.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Как по мне,так дома гораздо проще паять медяшки,чем ДРЕЛЬЮ просверлить вдоль нержавеющий болт.

Я думаю на такой тарелке можно сделать не 2-3, а 5-6 колпаков

немцы из Kohle используют один колпачек на трубе,по моему,250мм диаметром.Да и коллеги из-за океана на своих 4-х дюймовых то же делают один колпак.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
