Тарельчатая Колонна Чудо Или Западная Пропаганда.

Рекомендованные сообщения

17.02.2023 в 08:43, deen сказал:

Ну а сесть в лужу не хотелось бы.

Сядешь обязательно! 140мм и 4,5квт тупиковый вариант. Либо ищи ещё +-3квт, либо ищи трубу +-110мм.Твой вариант работать м.б. и будет, но к.п.д. будет очень низкий из-за низкой скорости пара.ИМХО!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

@RSM у меня будет одна тарелка, большая из миски медной. Я думаю она подзабьёт лишний объём...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

@deen , нормально все будет. Главное в расчетах прорезей отталкивайся от своей мощности. То, что скорость пара в трубе будет пониженной, не страшно. Бонусом будет возможность уменьшения МТР, и увеличение количества этажей.

Если при твоих 4,5кВт скорость пара в прорезях будет 4-6м/с, не ошибешься.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Думал про колпачек, написал - тарелка...

Один большой колпачек будет на тарелке, диаметром 100 мм.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

На вскидку 400-500мм2, но нужно посчитать точнее.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

@okun

1 час назад, okun сказал:

Главное в расчетах

1.площадь тарелки,2. Отсюда мощность. Всё остальное - производные. По-другому вряд-ли правильно.,начинать надо с начала, а не с конца,ИМХО!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
2 часа назад, deen сказал:

большая из миски медной. Я

Как велика она будет? Учти, что тебе ещё и сливную трубку надо разместить. В общем надо считать и компоновать.И гидрозатвор тоже.

Изменено пользователем RSM

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
37 минут назад, RSM сказал:

1.площадь тарелки,

Площадь тарелки= площади сечения колонны. У коллеги она достаточная, даже более чем. У него недостаточно мощности, что бы использовать большое сечение колонны по-максимуму Поэтому, исходя из имеющейся мощности рассчитываем площадь прорезей колпачков для обеспечения скорости пара в прорезях 4-6м/с. Что не так?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

@deen , это колпачок, а саму тарелку из чего будешь делать?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

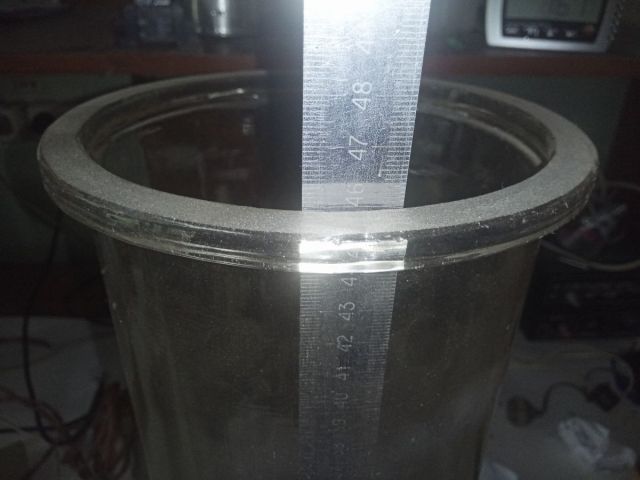

Вот, труба, две такие стек ляхи попилю

2021-09-24 15-12-41.JPG

2021-09-24 15-13-26.JPG

Изменено пользователем deen

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

@deen , я про уровень (этаж) спрашивал, к которому колпачок из медной тарелки будешь делать.

Изменено пользователем okun

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Не совсем понял. Перелив 1,6 мм, чуть ниже, чем сам колпачек. Или есть ещё мысль типо прокладки под колпачком, с прорезями, чтобы сам колпак не морать. Мож трубку медную расплющу и в ней нарежу прорези, а её уже припаяю к колпачку



Ну и сделаю слив в одну сторону, чтобы флегма вокруг колпачка двигалась. Типо перегородки. (ГЗ и слив рядом, только флегма нужно будет вокруг обойти)

Изменено пользователем deen

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
7 минут назад, deen сказал:

Не совсем понял.

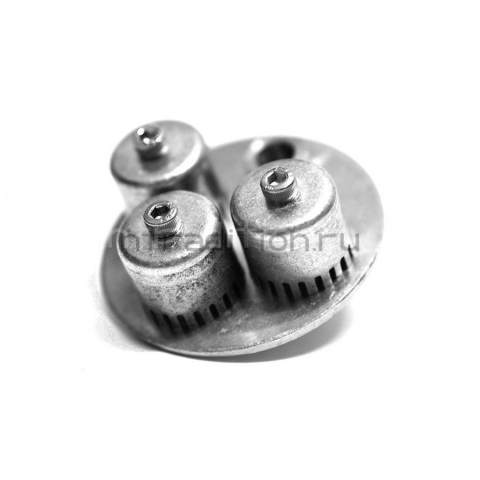

У тебя колпачок из тарелки ф10см, а диаметр трубы 14см. Колпачок к чему будешь крепить?876093292_.thumb.png.48faa114f67c05b38a3f17abf1b3740e.png

Колпачки крепятся к уровню (этажу).

Изменено пользователем okun

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
25 минут назад, okun сказал:

Что не так?

Ты меня поправил верно! Не площадь тарелки, а площадь свободного сечения трубы! Так вот в этом сечении скорость пара регламентируется, и ,если она мала( из-за мощности в данном случае), то туй вам, а не КПД.А скорость пара в прорезях колпачка дело десятое.Она ,кстати,сколько д.б.??И как сопоставить эту скорость с площадью пропилов? На практике?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Только что, RSM сказал:

Так вот в этом сечении скорость пара регламентируется, и ,если она мала( из-за мощности в данном случае), то туй вам, а не КПД

Ошибка! Нижняя граница скорости пара регламентируется при стандартном проектировании ТКК, и связана она именно с падением скорости пара в прорезях. Т.е., если студенту дать работу по расчету ТКК, он начнет с сечения колонны, под неё подведет подаваемую мощность и МТР, а так же сечение прорезей. Так вот такая колонна при уменьшении подаваемой мощности ниже оптимальной (уменьшения скорости пара) начнет уменьшать КПД тарелок из за снижения скорости пара В ПРОРЕЗЯХ, потому что ухудшается барботаж.

Поэтому в случае с нашим коллегой расчет нужно вести от имеющегося лимита по мощности, и имеющейся в наличии трубы. И тут на первом месте будет суммарное сечение прорезей.

10 минут назад, RSM сказал:

Она ,кстати,сколько д.б.?

По букварям от 2 до 6м/с.



10 минут назад, RSM сказал:

И как сопоставить эту скорость с площадью пропилов?

Есть формулы для расчетов.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

@okun А по большому счёту ты прав, хоть у меня другой подход к проектированию! Действительно, скорость можно задать площадью паровых отверстий, а уже площадь прорезей от неё. Ну , будет производительность у этой бандуры, как у 80-ки. В данном случае моща лимитирована и труба уже есть, остальное всё не важно. Затупил я после дегустации джина.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

@okun я пока не решил, как буду крепить колпачек. Имеются фильтры от холодильников - трубки диаметром около 20мм, ну и любая медная трубка.

Склоняюсь к крепленью на три болта. На болты одену медную трубку.

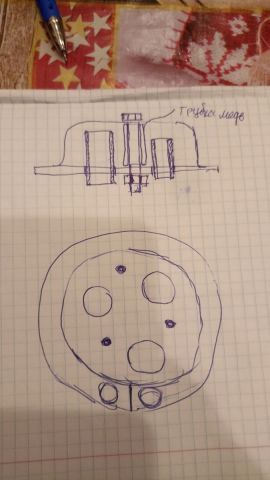

ЗЫ рисунок на скорую руку, не придираться)))

На виде сверху - жирные точки это болты.

Кружечки должны быть пунктиром - паропроводы.

В низу, на виде сверху два кружка - один это слив, второй это перелив, меж ними перегородка, чтобы направить флегма по большему растоянию вокруг колпачка.



Будут ещё отверстия в стекле для слива с тарелок флегма, под датчики так же будут гильзы....



Ближе к делу - нарисую всё в компасе 3д.

Сейчас я больше обдумываю как резать стекляху.



ЗЫ ЗЫ чет сегодня умотался в ухнарь...

Уровень из нержи, есть у меня 180 мм диаметром (а мож и больше) кружочки из 2 мм нержавейки.






Изменено пользователем deen

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

@deen , если воплотишь в таком виде-- работать не будет.



8 часов назад, deen сказал:

Сейчас я больше обдумываю как резать стекляху.

А зачем её резать? Сделай шампур с тарелками, и вставляй его в царгу. Или вместо болтов забубень три нержовых шпильки, на которых смонтируешь и тарелки, и торцы царги.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

@okun что я упустил? Почему не заработает?

Шампур не хочу, менять колличество тарелок неудобно.

Изменено пользователем deen

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
16 минут назад, deen сказал:

что я упустил?

Гидрозатвор на переливной трубке.



16 минут назад, deen сказал:

менять колличество тарелок неудобно.

А оно нужно? У тебя же 2 трубы? Одну можно запилить на 3 этажа, вторую на 5. Меньше 3 этажей не нужно, а на 8 можно уже дистиллировать для белого. Решать конечно тебе.

Изменено пользователем okun

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
22 минуты назад, okun сказал:

Гидрозатвор на переливной трубке

Не, просто не рисовал. Надо детей с компа выгнать и всё законспектировать)))



Две такие у меня точно не влезут по высоте. Там итак придётся что-то придумывать с ножками ПВК

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

@deen ,у тебя на тарелке будет один большой колпак. Посмотри, на колоннах такого D много их маленьких. Не знаю, с чем это связано, но какая-то причина точно есть.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
41 минуту назад, RSM сказал:

Не знаю, с чем это связано, но какая-то причина точно есть.

Для более равномерного барботажа по всей площади тарелки.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

@okun барботаж равномерный, но путь флегмы неравномерный...



У буржуев часто одноколпачковые тарелки. А у нас наверное это более технологично

Изменено пользователем deen

Поделиться сообщением
