Обсуждение конструктивов Т-образных дефлегматоров

[serafh]

[member=Optimist],

Такой? Только с 3-мя допами:

- внутренняя трубка выступает над внешней порядка на ххх мм

- сверху в ней трубка возврата

- трубка отбора Г-обр, чтобы сразу кран ставить

[attachment=45331:HTB1HShSfVooBKNjSZFPq6xa2XXaj.jpg]

добавил, видно что не рюмочный, а как я раньше предлагал кламп 1.1/2 в клампе 2

[attachment=45337:HTB1ZuR0jyCYBuNkSnaVq6AMsVXa5.jpg]

Изменено 3 июля, 2018 пользователем serafh

[Optimist]

[b][member=serafh][/b], кинь в ЛС ссылку , что то мне сдается что это узел отбора типа рюмочного.

[Kasperys]





типа рюмочного.



рюмочный ловит по центру в рюмку - это "Космо" от Доктора Градуса, а на рисунке сбор со стен - этот ближе к узлу от грибок , только нет шляпки.

[Optimist]

[member=serafh], возврат как на этом узле, через край внутренней трубки.

[Optimist]

Сделали вот такой модульный дэф.

93814888.pdf

[Optimist]

Собрал Приму с новым дэфом, СПН 3.5х3.5 хватило только на метровую царгу, в 500 хочу вставить РНП, есть магазин в шаговой доступности, можно купить, куда какую ставить, гишьзы есть в обеих.

[Optimist]

Брага сахарная поспела, перегоняю с замерами производительности и расхода воды. Нагрев 3 кВт, царга 500 2", заполнена медными кольцами, отбор по жидкости, давление в кубе 9 мм.рт.ст. расход водя 62 л/ч температура воды на выходе 50 С, температура в ТСА 38 С

Сделал три замера скорости отбора 91,5 С , 95,5 С , 98,5 С. соответственно скорость 6300 мл/ч, 5400 мл/ч, 4200 мл/ч, крепость СС 67%, 47%, 25%. темп СС на выходе 37,5 С. Средняя скорость отбора получилась 5300 мл/ч.

Изменено 8 ноября, 2018 пользователем Optimist

[АлкоХимик]

эта форма дэфа - адаптация промышленных и лабораторных конденсаторов. только там змеевеками не пользуются а фактически кожухотрубный тэплообменник. с наклоном клибо к центру либо к одному из концов. много видел на производствах и в РХТУ. у того же Селиваненко, к примеру.

[KAWAzimodo]

На днях получил в пользование от Алексея [member=Optimist], его первую пробную "Т"- образную "голову" с встроенным УО. Выигрыш в высоте составил 40см. по сравнению с моим вертикальным на 76-ой трубе и съемным УО и мне даже удалось воткнуть доп. царгу с насадкой, что очень гут, но охлаждения молоток лопает больше при одинаковой рабочей мощности.
При отборе голов заметил, что концентрация ЭАФ заметно выраженнее на молотке, чем на моём рабочем. Почему то связал это с тем, что узел отбора (трубка отбора) расположен максимально близко к зоне конденсации.
..., пока в процессе.

[Naruto]

Решил модифицировать кожухотрубничеГ

Меня достало, что мои универсальные холодильник Кт , жуют очень мало в режиме дефа и один 2" длинной 40 см с 7 трубками едва тянет 2квт и что бы датчик отключения в тса не верещал , ставлю  их два на рк, вся эта сопля доросла почти до кровли и мне это надоело...

В чем суть, КТ гораздо эффективнее конденсирует пар если его запускать в рубашку, а воду запускать по трубкам, во первых нет рисков захлеба трубок, во вторых площадь трубок снаружи на 44  процента больше и это очень офигенная прибавка к эффективности. В общем это давно известно , поэтому все любят димроты, а не змеевики.

Но есть нюанс перегородки которые городят в рубашку что бы запутать воду, сильно осложняет дело для стекания ФЛЕГМЫ, но такие кт то же можно модифицировать , только юзать их придётся вертикально...

Я же нашел случайно КТ 2" с 7 трубками внутренним ф8 наружним ф10 и без перегородок, по этой причине его н кто не брал ибо в привычном варианте он никакущий, купил в общем м со скидками за 2700...

Ну норм .

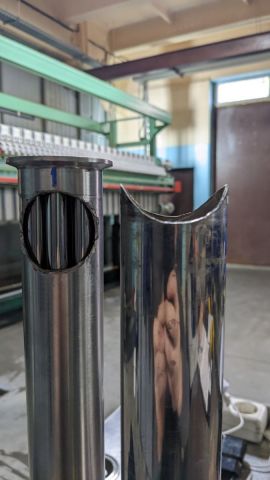

И вот немного филигранной работы дремелью  по вырезанию отверстия в рубашке и грубой по выпиливания трубы под стык...

Завтра сварим модифицированный вариант типа Т образный... О работе отчитаюсь , будет стоять на рк колонне с подаваемой мощностью 2 кВт есно попробую и больше на отборе хвостов.

Ещё будет оригинальная подача воды с одной стороны и с той же стороны отбор через перегородку, так по сути длинна КТ увеличится в два раза, а вода будет прогреваться сильнее.





Потом такая же судьба постигнет 3" КТ аж с 30 трубками , единственно в нем перегородки и скорее всего придется его разбирать , срезать перегородки хотя бы что бы между кожухом и трубками был зазор и потом сваривать заново... Ну да это проще чем делать новы. Да и Слава DVV , чёт молчит, ленится.

[Optimist]

Пока не понятно, но очень интересно.

[Naruto]

@Optimist что именно ? Вот в это отверстие встанет кламп 2" и в него будет влетать пар, конденсироваться и обратно стекать все просто.

[Optimist]

Мы так пред подогрев делали, трубки 10 мм, на ячмене молотом забивается зараза.

Сейчас сфотаю и пришлю тебе.

[Optimist]

Не могу загрузить фото.

[Naruto]

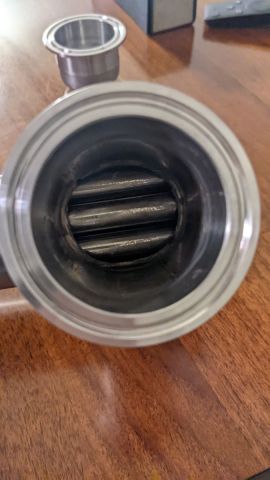

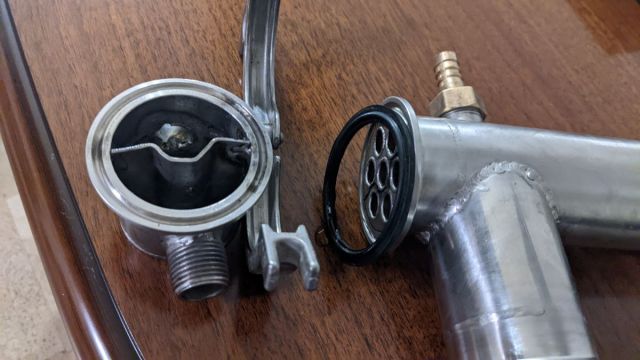

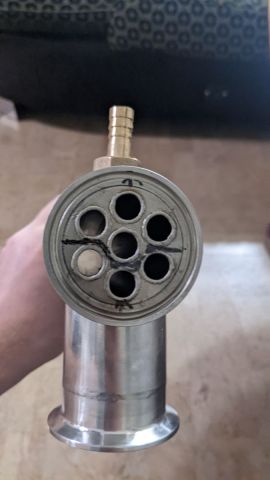

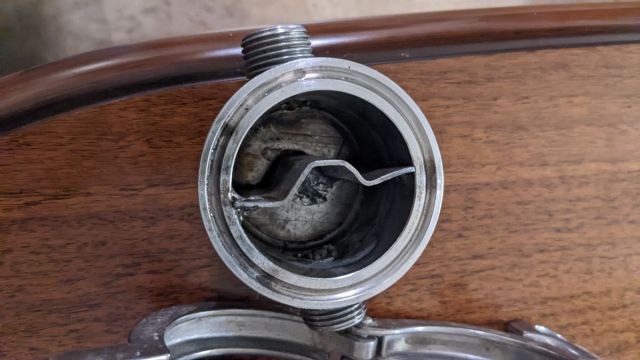

Готово

[dim65]

@Naruto это какая то клюшка горизонталка и без УО.

[Naruto]

@dim65 это просто деф КТ, горизонтальный с подачей пара в рубашку. Вода подаётся в трубки, дабы исключить воздушные пробки в верхних трубках и увеличить пробег воды по трубкам , сделана подача и отвод воды с одной стороны (с перегородкой)

Идея не моя, посмотрел на большой КТ от нашего ВИГАНДА.

В выходные сделаю тест по утилизируемой мощности .

Рассчитываю на 4 кВт в режиме дефлегматора.



[Aluda]

Закрылась у меня мысль по молотку. Если разрезать молот на две части, две нервные части по отбору, левая на флегму, правая на отбор. Получается отбор по пару, более стабильный так как оба конденсатора на одной высоте. Отказатся от крана или дросселя, сделать какую либо поворотную шторку, или шибер. Не ограничивать поступление пара в правый холодильник, а изменять соотношения флегмы и отбора. Все это от рисовал, но выкладывать, потерять авторство. Был от подобное на HD, но там змеевик перемещался.

[Mr. N]

2 часа назад, Aluda сказал:

Если разрезать молот на две части,

Две клюшки получится!

14.12.2021 в 13:58, Optimist сказал:

трубки 10 мм, на ячмене молотом забивается

Наружний 10? Или внутр?

[Aluda]

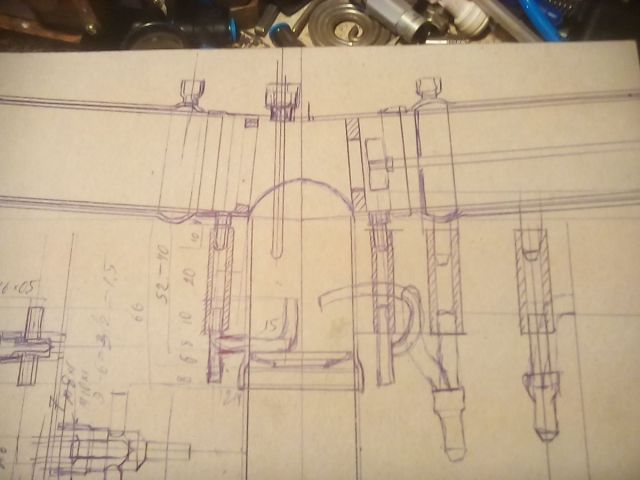

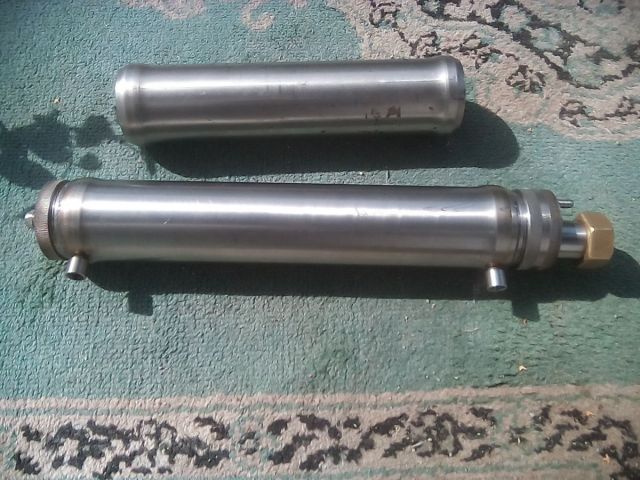

Я под свои возможности эскизил, так чтоб разборно, мыть, ну и технологически. Вот одна часть большая готова, меньшая в заготовке, с торцов доступ под перспективные встаки,. Уплотнил не фумкой, а фторопластовым кольцом, тоже сомнения были, типа тела трубы мало, выжмет во внутрь. Зачем наклон, чтоб стекало.

[Optimist]

11.09.2022 в 22:15, Mr. N сказал:

Наружний 10? Или внутр?

В тот раз сварщик накосячил. Трубки сварил 8 мм наружный диаметр. На 10 мм всё пролетает.
