Стабилизированный регулятор мощности РМВ-К с цифровой индикацией

[esc 29]

13 часов назад, smileone сказал:

куб на 35 литров...

... в первую очередь нужно регулировать температуру в кубе т.е задать температуру -  например 54 градуса и поддерживать её определенное количество времени...

Уточним ТЗ.

Терморегулятор, манипулируя ТЭНом, или иным нагревателем, включая/ выключая его, поддерживает в емкости определеннукю температуру жижи в течении определенного времени.

Да?



Если ответ положительный, то неплохо бы понять за:

• допустимые колебания ± температуры подогреваемой жижи?
• объем жижи?
• емкость с жижей утеплена или нет?
• будет ли в процессе "варки пива" изменяться температурная уставка?
• например, 10мин держим 54°С, а в последующие 20мин поднимаем до 60°С?
• жижа перемешивается мешалкой, или будет естественная конвекция?
• мощность ТЭНа?
• не поплохет ли жиже, если поверхность ТЭНа будет заметно выше "поддерживаемой" температуры?

Изменено 25 июля 2021 пользователем esc

[smileone 0]

@esc

Всё верно, поддержание определенной температуры определенное количество времени..

1. Допустимые колебания -+ 2 градуса

2. Объем 35 литров.

3. Утеплителем к сожалению пока не обзавелся (это в планах)

4. Да температура изменяться будет.

5. Мешалка есть.

6. Мощность тэна 3 кВт

7. Думаю не должно поплохеть))



Соответственно на данный момент у меня из оборудования имеется рмв-к с uart  (брал в сборе коробку) и терморегулятор w3230 (220v) вот и главная задача их подружить как то, с настройками терморегулятора я разобрался, в принципе не сложно, а вот схему подключения к рмв-к так и не нашел..





Изменено 26 июля 2021 пользователем smileone
Подправил

[esc 29]

15 часов назад, smileone сказал:

поддержание определенной температуры определенное количество времени..

ИМХО:

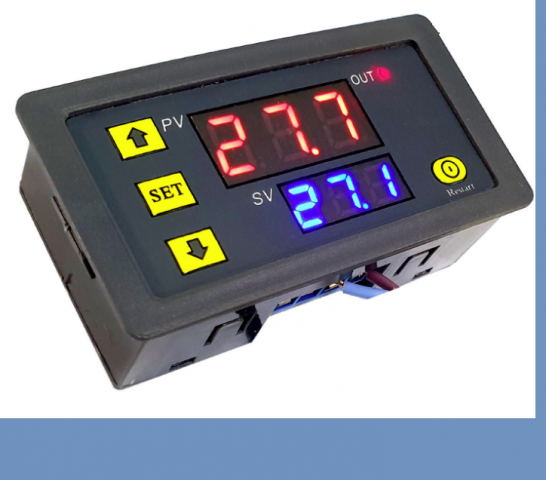

• любуемся мордашкой термостата;
•
• выставляем требуемую температурную уставку;

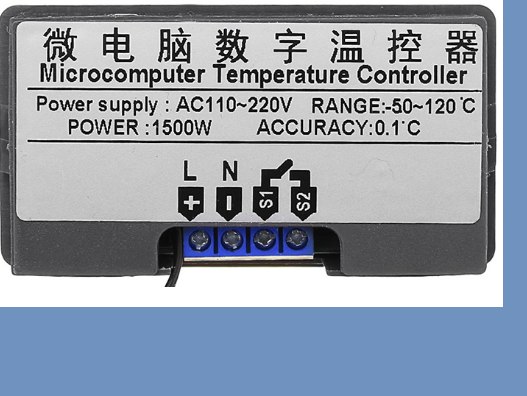

• внимательно осматриваем попку девайса;
•

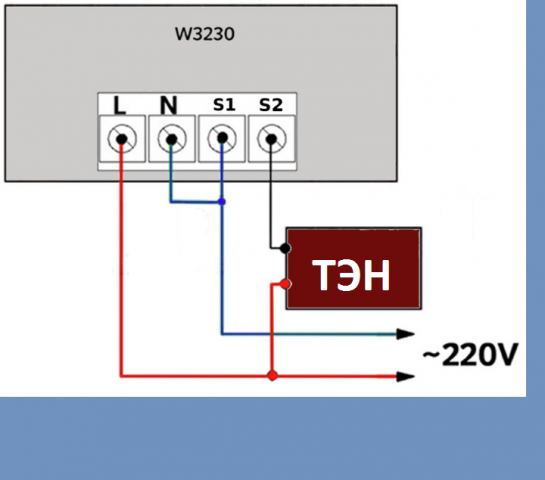

• соглашаемся со схемой производителя по подключению нагрузки (нагревательного ТЭНа);
•
• врубаем питание ... и через некоторое время 35л жижи  балдеют от стабильной температуры;
• но...



Но со временем становится понятно, что:

• контакты  S1 и S2 коммутирующие ток через ТЭН, таки не расчитанны на его мощу (3кВт);
• и даже обещанные производителем 1,5кВт, лично бы я поставил под сомнение;
• ох уж эти китайские кВт...;
• а главное ведь приобретен РМВ-К в самом крутейшем исполнении;
• и, что он будет не при делах?



Ублажая жабу пытаемися скрестить ежа с ужом (W3230 c РМВ-К).  Что бы в итоге поиметь некое подобие термостата.

Японский телевизор, оказывается родитель (Волька), таки  не предусмотрел подобный симбиоз. Но ведь мы с тобой русские, а не какие то япошки...

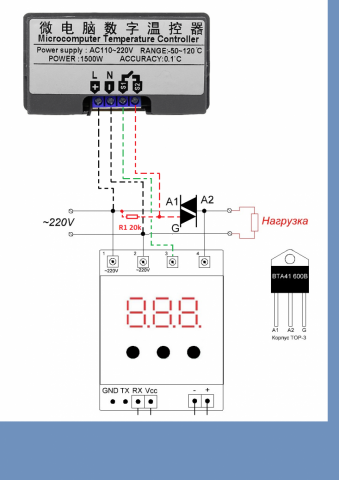

Ваяем схему в которой пытаемся задействовать оба девайса (отличие от стандартной в пунктирных линиях).



Кратко о ее функционировании:

• при достижении жижей заданной температуры, W3230 размыкает контакты S1 и S2;
• РМВ-К недоумевает, а куда это запропастилась "точка G" (управляемый вывод симистора);
• не волнуйся отвечает резистор R1;
• когда контакты S1 и S2 разомкнукты точка G  балдеет (в этот момент резистор R1 сексуально притягивает ее к А1 - симистор закрыт, ТЭН отдыхает);
• но стоит температуре опустится ниже задания, контакты термостата S1 и S2 замыкаются;
• замкнутые контакты востанавливают "штатную схему от Вольки" - ТЭН начинает работать;
• а вот с какой прытьтью (мощностью) будет пахать ТЭН зависит от твоей сообразительности относительно предварительных настроек РМВ-К;
• которая (сообразительность) со временем подскажет тебе оптимальную цифру вольт/мощности которую стоить применить для данного конкретного случая.



Плюсы:

• задействуем в процессе оба девайса (земноводное не пилит мозг за напрасно потраченные дензнаки);
• хотя мануально, но таки можем управлять мощью нагрева;
• разгружаем контактную группу термостата (за, что он поклонится нам в ножки).



Минусы:

• "навороченные выводы" (внизу схемы) - совсем не при делах;
• требуется получить благословение родителя (Волька) на подобные отступления от "штатной схемы".

P.S.

Ах, как все было бы просто и красиво, если бы термостат W3230 умел бы общаться с РМВ-К по UARTу...



Изменено 26 июля 2021 пользователем esc

[Волька 211]

23.07.2021 в 23:50, nialial сказал:

Хочу установить 1800W а на РМВ-К выставляется только 1790W или 1810W



Не важно, что на дисплее. В вольтах или в Ваттах. Важно то что прибор не зависимо от визуальных показаний работает только с вольтами, и минимальный шаг вольт это 1 Вольт. Поэтому все верно пояснил ESC почему нельзя выставить ровно 1800.

[Bozin 0]

Коллеги!
Хочу купить регулятор.
Подскажите порядок действий.
Уважаемому @Волька  написал в личку, не отвечает.


[RedMantis 11]

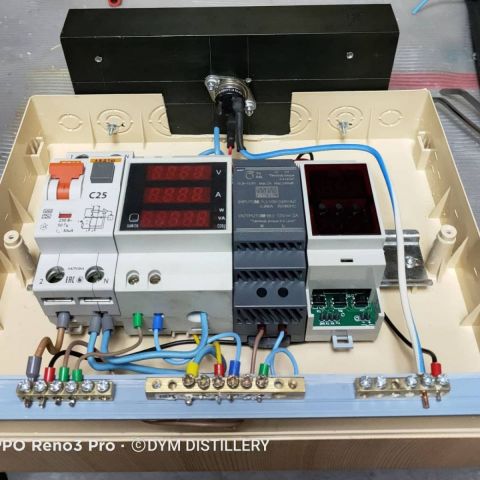

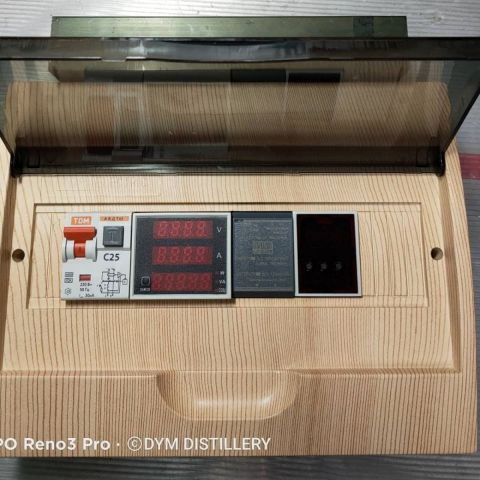

Собрал на 4,5 квт БП для автоматики.



[Bozin 0]

Ну, во первых, это красиво!
Респект.



[Vladoff 20]

@Bozin напиши в вацап

[ser64 314]

Волька в отпуске, приедет домой, ответит

[shovalov 0]

Кто скажет, что означает цифра 2 с точкой?

[Bozin 0]

3 часа назад, Vladoff сказал:

@Bozin напиши в вацап

В Телегу написал!
Категорически приветствую, коллега!

[andrei-a.80 1]

Уважаемые форумчани, Волька скажите пожалуйста зачем нужна кнопка разгона (Режим разгона работает следующим образом. При подаче напряжения на контакт регуль переходит на напряжение записанное в ячейку 0) когда регулятор при включении включается с 0 ячейки.???

[ser64 314]

Попробую ответить , тем более, что с Волькой это обсуждал.

При включении регулятора, берется значение 0 ячейки где прописывается рабочее напряжение колонны. Вывести регулятор на разгон легко 3-мя нажатиями 2, 3 , 2 кнопок (вызов 1 ячейки)-220 в. При замыкании кнопки разгона прибор вызывает значение 0 ячейки. В чем сакральный смысл такой логики- все просто, при любом отключении сети, в том числе не запланированном, прибор выходит на рабочее напряжение колонны, то есть не случится захлеба колонны со всякими вытекающими последствиями

[2eduard 0]

Здравствуйте . А как заказать ?

[riff30000 0]

Обратиться в личку к Вольке или через ватсап; так же в Клапм54 - его представители, я заказывал там.

[Никола89 33]

Всем привет!

Кто как думает, какой режим для стабилизатора рмвк лучше?

1) 1 тен 1.5 квт, работа рмвк на  211 вольт? (после стабилизации примерно 1.4 квт)

2) 1 тен 2 квт, работа рмвк 183 вольт? (после стабилизации примерно 1.4 квт)

[esc 29]

Если бы ты сумел задать этот вопрос непосредственно самому РМВ-К, то он  точнее его коллега с ФИО симистор,  выбрали бы первый вариант.



А если желаешь получить внятный совет, пожалуйста освети суть чуть подробнее.

Мол есть то-то и то. Хочу получить это. Для этого думаю поступить так то...

[riff30000 0]

Мое - тэн 3кВт, разгон 2.4, работа 1.6.



1.5 кВт - долгий разгон, и так процесс не быстрый...



А еще у меня есть знакомая, которая отключает на ночь телефон (смартфон), чтобы он не напрягался и дольше работал...



Аллегория надеюсь понятна.

[esc 29]

11 часов назад, riff30000 сказал:

Мое - тэн 3кВт, разгон 2.4,

А почему разгон не на полной мощности?

Сеть хилая?

[riff30000 0]

Да, в квартире. Одновременно могут вкючиться свч, электрочайник, холодильник. Это уже край. Провод 2,5 квадрата.

[Волька 211]

28.08.2021 в 22:30, Никола89 сказал:

Кто как думает, какой режим для стабилизатора рмвк лучше?



Чем больше ТЭН тем больше Ватт на 1 Вольт. Если еще проще то стабильность регуля +-1 Вольт и в одном случае будет стабильность +-15 Ватт, а в другом +-30 Ватт.



28.08.2021 в 22:30, Никола89 сказал:

1) 1 тен 1.5 квт, работа рмвк на  211 вольт? (после стабилизации примерно 1.4 квт)

2) 1 тен 2 квт, работа рмвк 183 вольт? (после стабилизации примерно 1.4 квт)



На регулятор это никак не влияет.



[NIK77 0]

Здравствуйте! Подскажите, реализована ли в РМВ-К какая-либо защита или индикация при пробоя симистора?



[esc 29]

40 минут назад, NIK77 сказал:

реализована ли в РМВ-К ... индикация при пробоя симистора?

Да.

Цифры на табло преобразуются в три ругательные буквы.

Err...



Защищать симистор от пробоя - неблагодарное дело.  Заменить пробитый новым - дешевле станет.

[NIK77 0]

То есть при пробое 100% мощности пойдет на ТЭН, или наоборот отключится.

[Vladoff 20]

24 минуты назад, NIK77 сказал:

То есть при пробое 100% мощности пойдет на ТЭН, или наоборот отключится.

Для этого существует заземление
