Стабилизированный регулятор мощности РМВ-К с цифровой индикацией

[riff30000 0]

07.05.2021 в 12:01, Seppo сказал:

Управление по нулю, т.е. надо подать минус на управляющий контакт.
VCC - плюс 5В, GND - минус 5В, еще один провод с минуса для управления, в разрыв этого провода KSD9700.

Обзоры на модуль:

https://youtu.be/PIpvarjTyIk

https://youtu.be/3O6KmFPpvNI

Началось время огородов... и на тихое развлечение его не хватает совсем - сборка застопорилась...

Каюсь, даже обзор не посмотрел; но общался с Владимиром (Волькой), и он мне сказал что на управление(in) надо коммутировать (через KSD9700) плюс питания...

[Seppo 2]

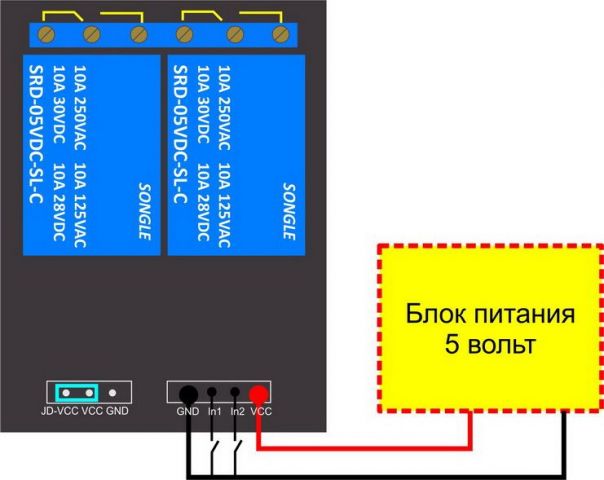

Подобные модули бывают с управлением плюсу, в этом случае на управляющий вывод необходимо подать +5В, и по минусу, в этом случае на управляющий вывод необходимо подать -5В.

[Михаил Лемуровв 16]

вот эти универсальные. уровень сигнала можно выбрать

[riff30000 0]

20.05.2021 в 22:48, Seppo сказал:

Подобные модули бывают с управлением плюсу, в этом случае на управляющий вывод необходимо подать +5В, и по минусу, в этом случае на управляющий вывод необходимо подать -5В.

Модуль то уже есть, и надо определиться.

[Kai 0]

Подскажите приобрёл рмв-к. Собрал для начала стабилизатор мол дай проверю как оно. В резетку подключил лампочку теперь горит Err. Подскажите в чём проблема?

[abba 21]

Kai   Ноги не попутал у симистора?

Изменено 2 июня 2021 пользователем abba

[Волька 211]

Однозначно не верно подключил

[Seppo 2]

Продолжил эксперименты с термостатами  W1218  и W3230, подключал NTC терморезисторы с разными коэффициентами. Наиболее подходящим оказался с коэффициентом 3435, диапазон температур такой же, как с терморезистором, который шел в комплекте с термостатом, добавочные резисторы не потребовались.

Покупал здесь https://aliexpress.ru/item/32823081384.html?spm=2114.13010708.0.0.67ba33edlvyiCn



Попытался собрать STH0024UG-v3 на ATMEGA8 в DIP корпусе, прошил родной прошивкой, в схеме ошибок нет. При включении загораются индикаторы, затем полоски по центру (- - - - ). – не видит датчик.

Подключал датчик к купленному STH0024UG-v3 – все нормально.

Прошивал программой AVRDUDEPROG, выставил все правильно. Почему-то в родной прошивке нет файла .еер.

Если кто-то собирал подобную схему, подскажите, пожалуйста, в чем может быть проблема?

[Волька 211]

В Ростов на Дону едет регулятор модуль №2. Просто человек решил, что ему нужен №6. Модуль еще в пути, может кому нужен в Ростове? За доставку платить не надо. Прям чистая выгода ))

[esc 29]

Лень уговорила жабу на приобретение РМВ-к с поддержкой UARTa.

Общение с Волькой - одни положительные эмоции. После оплаты в течении 5 суток почта доставила девайс в Москву.

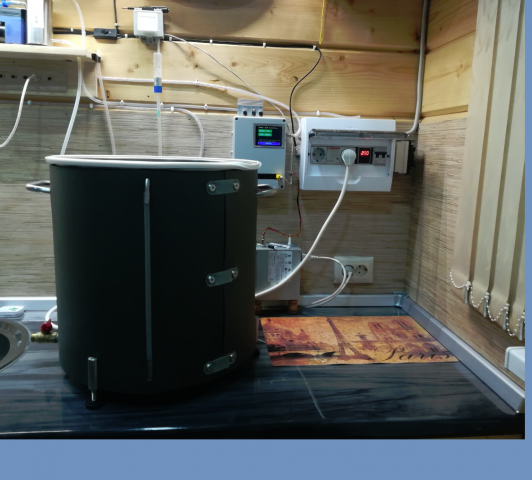

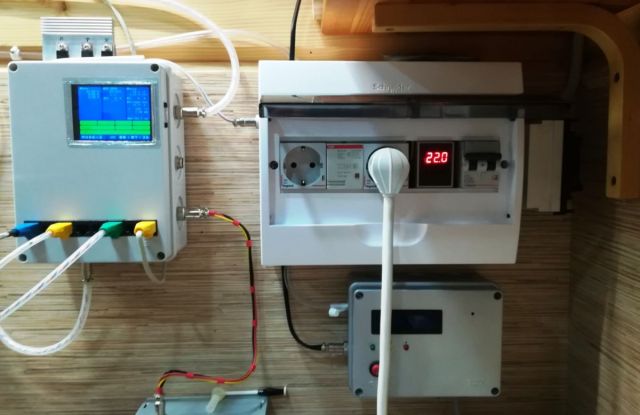

РМВ-К со товарищами поселил в 12-ти юнитовый  бокс. Симмистор ВТА41 800В установил на радиатор с кулером от какого то древнего проца.



Нагрузил РМВ-К ТЭНом на 3кВт установленном в 50л кубе.







Помучал девайс разными выходными напряжениями (от 40 до 210в).





Радиатор остался комнатной температуры.



P.S.

В дальнейших планах уговорить автоматику на конструктивный диалог с РВМ-К.

Типа:

• В начале погона, подачей соответствующих команд на РМВ-К,  пожалуйста плавно увеличь напружку на ТЭНе (с минимума 40в  до максимальной разгонной);
• ТЭН за подобное поклонится тебе, автоматика, в ножки;
• При закипании кубового содержимого, будь так любезна, понизь мощность до рабочей;
• На определенных погонах (практически все режимы дистилляции), отслеживая кубовое давление самостоятельно корректируй туды-сюды рабочую мощность (напружку на ТЭНе);
• А если в процессе погона увидишь что некоторые параметры (кубовое давление, температуры ТСА, продукта и т.д.) не приведи Господь залезли за критические отметки - пожалуйста шепни на ушко РМВ-К фразу "АТ-ON=0" ;
• И если после этих волшебных слов РМВ-К не обесточит ТЭНы, например симмистор таки склеил ласты, то отключи напрочь ABB-шный пускач;
• Он то уж точно обесточит ТЭНы;
• Ибо ТБ в нашем деле лишним не бывает.









Изменено 2 июля 2021 пользователем esc

[Михаил Лемуровв 16]

38 минут назад, esc сказал:

UART

а это что?

[esc 29]

Это один из языков (точнее протокол) общения между разными умными электронными девайсиками.

РМВ-К с поддержкой UART способен "слышать" команды.

Например фраза-биллиберда типа  "AT-VS=40" намекнет РМВ-К, что неплохо бы установить на ТЭНе напружку в 40в.

А если, предположим через секунду, вторую автоматика шепнет "AT-VS=50"  - напряжение вырастет до 50в.

Повторив поочередно эту команду со сменой цифры от 40 до предположим 210 - получим плавный рост напряжения на ТЭНе (от 40 до 210в).

[esc 29]

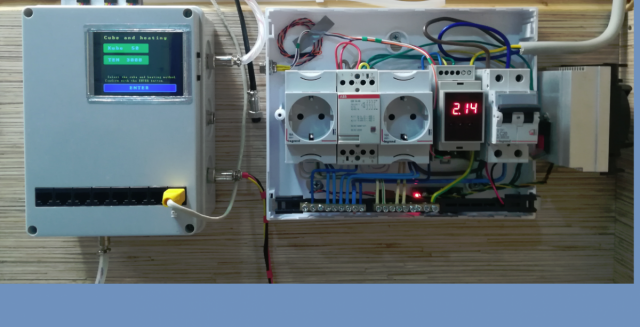

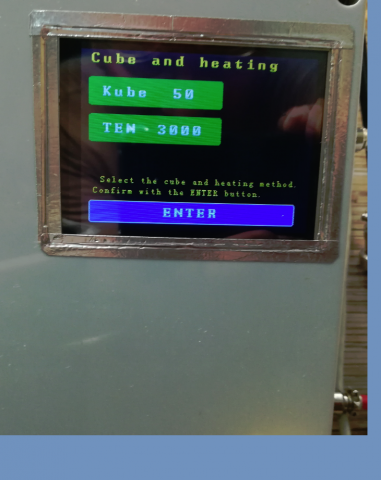

Подружил свою автоматику с РМВ-К.

И собственно первая практическая работа этой сладкой парочки (автоматика + РМВ-К).

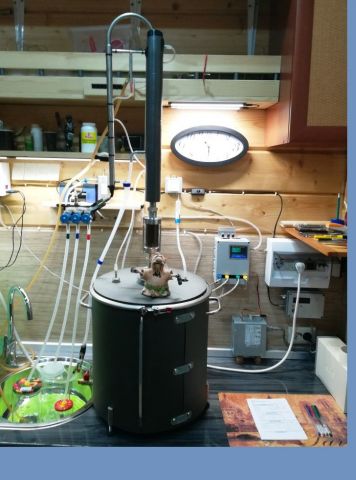

Оборудование.

Бурбонную бражку (кука + ячка) определил в кубик. Над кубом диоптр с медной РПНкой. Венчает конструкцию притча во языцях - ПК (пленочная колонна).

Так, как предстоит погон по Габриэлю, на писюнок ПК одета клапанная сборка распределяющая фракции по соответствующим емкостям.

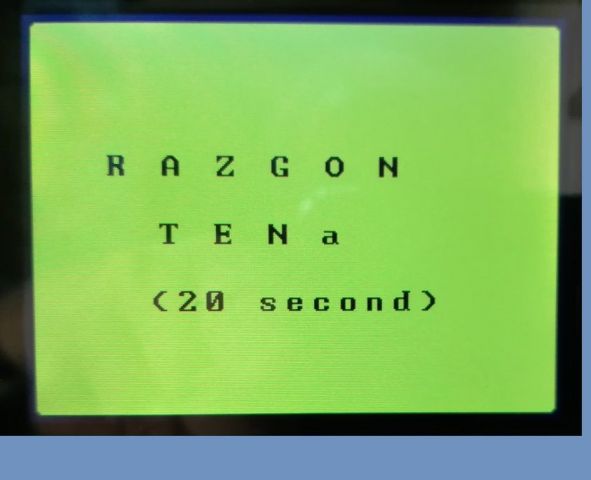

Разгон ТЭНа.

Автоматика, "просит" РМВ-К плавано поднять напрукжку на ТЭНе.

За 20 сек. напряжение вырастает с 40 до 220в. Шаг прироста 1в.



Разгоный режим  кубового содержимого.

На ТЭНе 220в, или 3кВт.



Рабочий режим погона.

Куб вскипает. Автоматика "гундит", что неплохо бы опустить мощность до рабичих 2,2 кВт.

РМВ-К переспрашивает, а скоко, скоко это будет в вольтах?

188в - отвечает автоматика.





Завершение погона.

Куб отдал из своих закромов все вкусняшки. Автоматика "предлагает" РМВ-К обесточить ТЕН.

Не вопрос - отвечает РМВ-К.

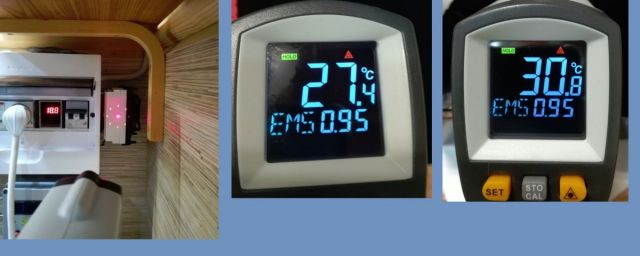

Температурный контроль радиатора с симистором.

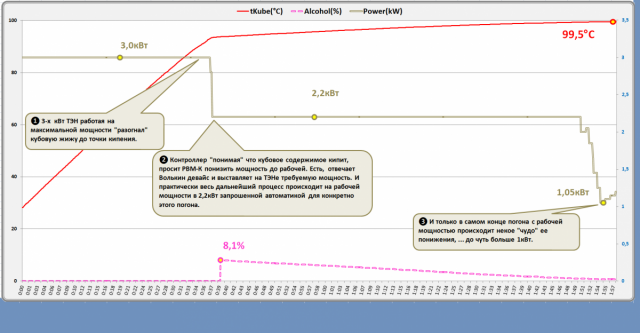

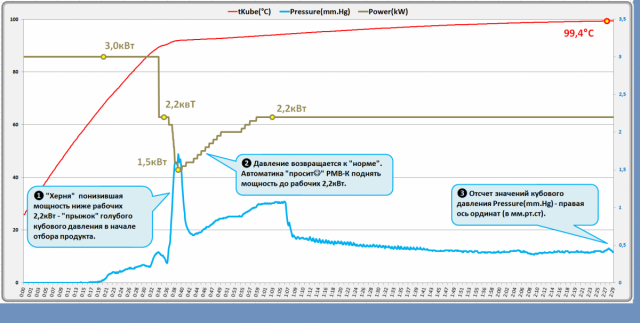

Чуток графического материала.







P.S.

Функционалом и работой РМВ-К доволен как слон.

Вольке респект за девайс.

[Zolo2020 0]

Дружище, не забудь  * предполетную * подготовку сделать!!! прежде чем вести отбор!!. Ну просто удивил всех.

Примерно также умники вели Ан 26!!

[esc 29]

4 часа назад, Zolo2020 сказал:

Дружище, не забудь  * предполетную * подготовку сделать!!!

Спасибо за совет.

Предполетная подготовка давным давно заложена в алгоритм автоматики.

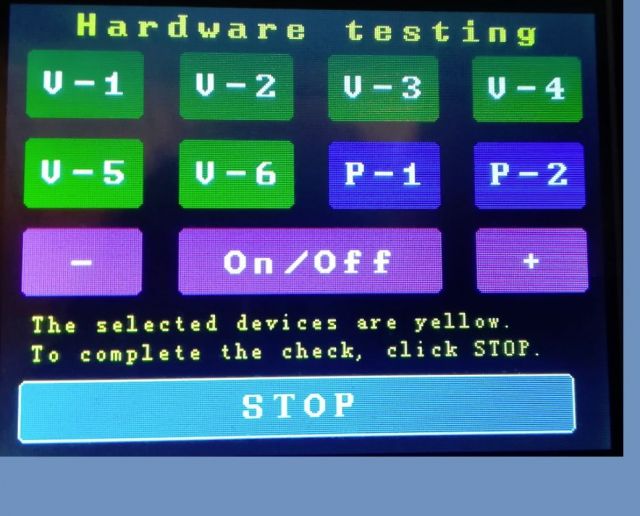

Где:

• "зеленые" кнопки V-1 ÷ V6 - "предполетный" мануальный тест шести клапанов отбора;
• "синие" P-1, P-2 - тест двух помп участвующих в охлаждении оборудования при погонах;
• "бирюзовые" кнопки "-",  "On/Off",  "+" - тест нагревателя (индукционка/ТЭН).



И пока я не прожмакаю руцями, эти кнопки и не увижу собственными глазами, что с железом все тип топ, кнопка "STOP" разрешающая дальнейшие действия, конкретно выбор режима погона

разные там дистилляции, ректификации, и т.д.,  будет не активна.



P.S.

Мне не совсем понятен скепсис твоего поста.

Ибо вся вода пролитаю мною выше по поводу РМВ-К,  дифирамбы в его честь.

Ибо его РМВ-К потенциал в большинстве случаев используется не в полную меру.



P.S. #2

Сорри за офтоп.



Изменено 9 июля 2021 пользователем esc

[Saasha 8]

1 час назад, esc сказал:

разные там дистилляции, ректификации, и т.д.,  будет не активна.

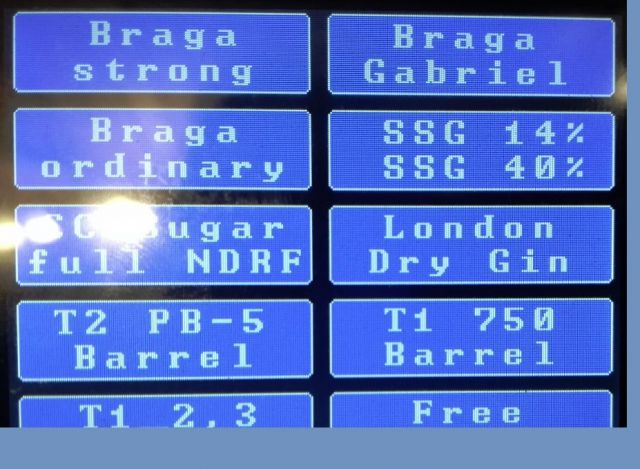

Будь добр, заделись алгоритмом под кнопкой "London Dry  Gin"





[esc 29]

Ответил в личку.

[esc 29]

09.07.2021 в 18:19, Zolo2020 сказал:

Примерно также умники вели Ан 26!!

Немного воды по этому поводу.

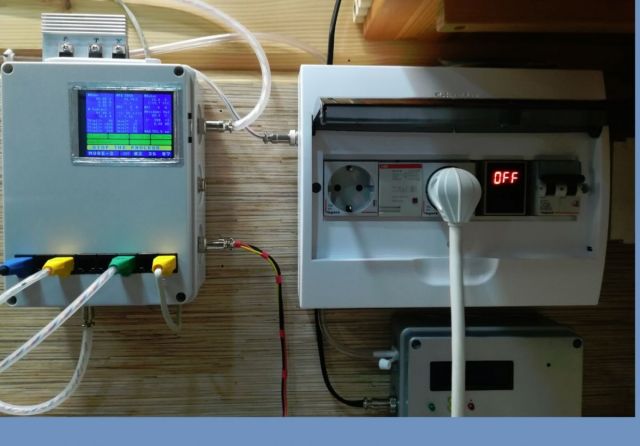

Вчера впервые пробовал себя в пиратских делах. Предложил автоматике на пару с РМВ-К поспособствовать перегону ромовой браги из тростниковой мелассы.

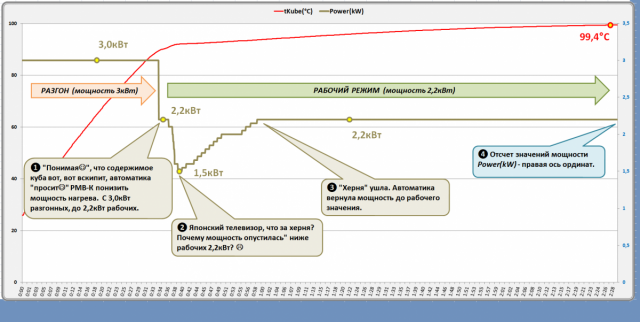

Погон прошел  штатно. И лишь ближе к концу погона заметил некую странность. На дисплее РМВ-К вместо ожидаемых 188в (рабочая мощность для железа участвовавшего в погоне) было всего 130в.

Отвлекать в этот момент сладкую парочку (автоматика + РМВ-К) вопросами об причинах произошедшего - не стал. Отложил расспросы на потом.



Погон завершен, начал допрос с пристрастием.

Наблюдаю в хронологическом порядке суть событий.



Определяю виновника.



Понимаю почему все так произошло.





Кратко о самой сути:

• это первый ром в моей практике;
• тростниковая меласса вещь не из дешевых;
• моя пенсионерская жаба долго сопротивлялась ее приобретению;
• по этому уговорить земноводное, на замену б/у-шной  шлангочки (с писюнка дистиллятора до приемной емкости) на новую, мол не будем портить драгоценный продукт старыми ароматами - что два пальца;
• и жаба даже не особо спорила о длинне нового трубопровода;
• в результате шлангочки отрезал чуток длинее чем требовалось;
• ближе к концу погона, шлангочкин "кончик" окунулся в ромовый СС и забалдел;
• кубовое давление пошло расти;
• и если бы не адекватная реакция парочки (автоматика + РМВ-К)  - драгоценная жидкость из ТСА дистиллятора щедро бы оросила окружающую среду.

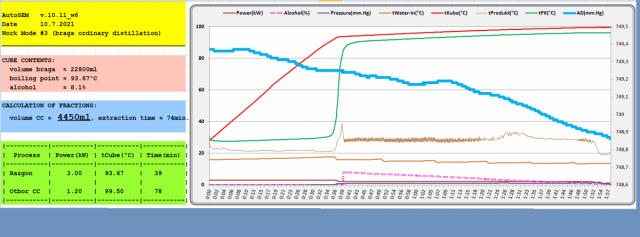

А ведь автоматика заблаговременно намекала об возможной неприятности.

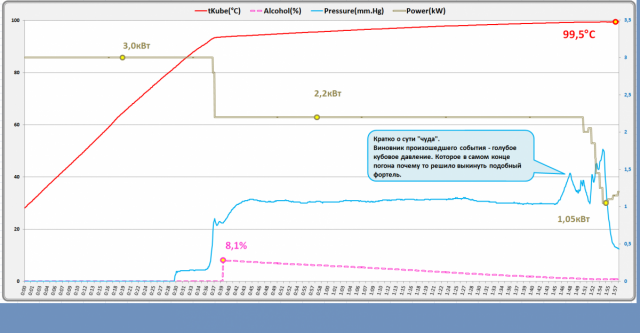

Мол почти 4,5л. рассчитанного ею ромового СС (подчеркнутая цифра в голубом прямоугольнике) не по детски наполнят 5-ти литровую приемную емкость...

Так, что не только предполетная подготовка, но и послеполетные разборки имеются в активе автоматики. Да и "автопилот" таки неплохо выкрутился из ситуации допущенной бестолковым пилотом Esc.



P.S.

Еще раз спою дифирамбы Волькиному РМВ-К.

Ибо девайс понимающий с полуслова хотелки автоматики - это вещь.

Изменено 11 июля 2021 пользователем esc

[andrei-a.80 1]

Скажите пожалуйста какой смысл  в кнопки разгона если она переводит на ячейку 0.

Но ведь прибор при включении и так включается  с ячейки 0

Для чего "кнопка" разгона?

чтобы нажать не два раза на кнопки прибора а один?

по-моему бесполезная функция!

Изменено 14 июля 2021 пользователем andrei-a.80

[Both 127]

27 минут назад, andrei-a.80 сказал:

по-моему бесполезная функция

Чтобы поставить максимальную мощность, а когда сработает датчик KSD или как ты реализуешь замыкание контактов, включилась рабочая мощность.

[smileone 0]

Всем добрый день, недавно приобрел рмв-к версию 6, (Регулятор с UART + разъем на отключение 1900 руб. (возможно нажатием кнопок перевести в режим 4, такая функция необходима тем кто берет на будущее с UART, но пока хочет использовать отключение и разгон))

И у меня есть термостат W3230,  но из меня электрик такой же как космонавт)))) так что решил обратиться за помощью к форумчанам с схемой подключения, и настройкам, заранее спасибо.

[nialial 2]

ДВС. Подскажите пожалуйста по РМВ-К. Выставил на нем мощность ТЭНа 3000W и напряжение 220 В.

Вопрос: напряжение могу выставлять с шагом 1 Вольт, а как ватты выставить?

Хочу установить 1800W а на РМВ-К выставляется только 1790W или 1810W

Может я что-то не так делаю?

[esc 29]

17 часов назад, nialial сказал:

Хочу установить 1800W а на РМВ-К выставляется только 1790W или 1810W

Все верно:

• 3-х кВт ТЭН выдаст 1,8 кВт при напряжении на нем около 170в.
• точнее при 170В имеем 1792Вт. По твоим меркам якобы мало.
• прибавим 1В и при 171В - поимеем мощность 1813 Вт.
• много...



P.S.

Если твой глаз приемлет только "круглую" цифру мощности, конкретно 1800 Вт, то есть несколько вариантов его удовлетворения:

• втитраешь РМВ-К, что твой ТЭН не на 220в, а на чуток иное напряжение;
• можешь приврать и при вводе сопротивления ТЕНа;
• например ввод 16,06ом  вместо 16,13ом и даст при 170в искомые 1,8кВт.



Можно поступить радикальнее. Например оплатить Вольке изыскательские работы по изготовлению экземпляра РМВ-К версии 0,1.

Версия намекает, что шаг изменения напряжения станет 0,1В вместо 1В.

И тогда выставив на РМВ-К_0,1 напряжение 170,4В порадуешь свой глаз круглой цифрой в 1800Вт.



19.07.2021 в 15:32, smileone сказал:

у меня есть термостат W3230  ...  решил обратиться за помощью к форумчанам с схемой подключения, и настройкам, заранее спасибо.

Не плохо бы понять за имеющееся в твоем хозяйстве железо. И про суть погонов которые ты желаешь подчинить РМВ-К подскажи.  И за количество имеющихся W3230 не молчи...

Ибо если на хозяйстве, имеешь только один термостат, то...

То его можно приспособить:

• или на переключение с разгонной мощности на рабочую;
• или на вывключение РМВ-К при досмтижение кубом некой температуры;

Конечно пожно проколдовать с тумблерами/переключателями и таки уговорить один термостат выполнять обе функции (перход с разгона на рабочую мощность и тушение ТЭНа в конце погона). Но для организма этот вариант будет намного геморойнее, чем ловить кайф с двумя W3230.

[nialial 2]

4 часа назад, esc сказал:

Все верно:

• 3-х кВт ТЭН выдаст 1,8 кВт при напряжении на нем около 170в.
• точнее при 170В имеем 1792Вт. По твоим меркам якобы мало.
• прибавим 1В и при 171В - поимеем мощность 1813 Вт.
• много...

Спасибо за ответ. Все устраивает, просто подумал что я не правильно что-то настроил, а у них значит шаг такой.

[smileone 0]

@esc терморегулятор один всего, у меня колонна на 2 дюйма, и куб на 35 литров, мне в первую очередь нужно регулировать температуру в кубе т.е задать температуру -  например 54 градуса и поддерживать её определенное количество времени ( для варки пива необходимо)

Изменено 25 июля 2021 пользователем smileone
Подправил
