Стабилизированный регулятор мощности РМВ-К с цифровой индикацией

[Lomik 0]

Как приобрести?

[riff30000 0]

Обратиться в личку к Вольке или в интернет-магазин Кламп54 (партнеры Вольки, я заказывал у них плюс  сразу и 2 датчика готовых и тэн и железку на 2 дюйма еще одну). Предварительно определиться необходимо, какой вариант исполнения нужен.

Изменено 10 марта 2021 пользователем riff30000

[abba 21]

Здравствуйте.  Имею в хозяйстве РМВ-К   УАРТ+отключение. Пожелание, ставить клемник на УАРТ и отключение. Не хочется паять к штырям провода, сейчас стоят  перемычки 1- pin от макетных плат.

[riff30000 0]

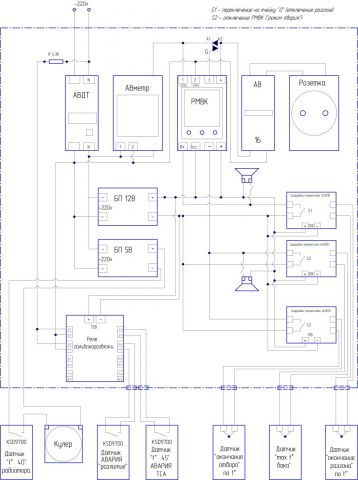

Вот нарисовал схему желаемой обвязки для РМВ-К. Прошу посмотреть, откомментировать по существу... и строго не судить - не электрик, рисовал по общему разумению (ну и и Вольку пытал время от времени...)

И еще вопрос - как присобачить сигнал на срабатывание аварии на АВДТ? все же выключится, питания нет...

[abba 21]

Кулер будет на 12 В? БП 5 В будет мало, пальцем запускать если только. Гальваноразвязка есть в РМВ-К, через оптопары. " авария ТСА и окончание отбора можно полключить на отключение ДИФа. Зачем так сложно? РМВ-К может показывать потребляемую мощность.

Изменено 16 марта 2021 пользователем abba

[riff30000 0]

Кулер опробованный, на 5В запускается - тихий. Реле для гальваноразвязки потому и поставил на АВДТ, а не на РМВ-К, где гальваноразвязка есть.  Опять же - при аварии - обесточено будет все. РМВ-К много чего показывает.. но дисплей-то один, и надо переключаться.  Ав-метр чисто для удобства.



А вот как заставить пищать схему, если сработало на перегрев ТСА или на разлитие и АВДТ вме отключил?

Я не электрик и не знаю - может есть какой электрорадиоэлемент, который можно использовать. Пойду трясти знакомых электриков.

[riff30000 0]

Народ, нужен совет. Намыл радиатор - пересчитал площадь - на 100 мм длины площадь 137728 мм кв., или 1377 см. кв... сам он длиной  250 мм, т.е. грубо 3400 см кв.  Сколько надо для РМВ-К - для пассивного охлаждения?

[Юрий н 7]

56 минут назад, RSM сказал:

Юрий,тебе там на двух

То что мне там жевали я понял. Причём температура в царге? Там примотан датчик от автоматики и температура стоит как вкопанная. Вы вообще вопрос читаете? Походу нет. Ни там ни здесь. Дело в температуре Куба и в рм

[val352009 32]

5 часов назад, Юрий н сказал:

Всем здравствуйте. Извините что не по теме. Подскажите пожалуйста почему при использовании рм - 2 начинают глючить термометры? Примерно на 10 градусов и скачет. Без рм всё норм, на функции разгона тоже норм

Заземлить куб и тен.Именно заземлить.

[Юрий н 7]

10 минут назад, val352009 сказал:

Заземлить куб и тен.

Принял сделаю. Если дело в кубе и тэне почему тогда при разгоне и без рм всё в норме?

[val352009 32]

@Юрий н РМ в сеть дает огромную тучу помех.

[Юрий н 7]

1 час назад, val352009 сказал:

огромную тучу помех

Понял. Сделаю заземление. Спасибо 👍

[riff30000 0]

Ровно такая же история с недорогими индукционками. У меня начинали 2 градусника глючить (из пяти). Оказались чувствительны к наводкам от плиты. Выключил плиту - показания нормализовались... а РМ видимо еще больше помех выдает. Вот с РМВ-К все хорошо...

Изменено 21 марта 2021 пользователем riff30000

[Григорий Борисыч 38]

4 часа назад, riff30000 сказал:

РМ видимо еще больше помех выдает. Вот с РМВ-К все хорошо...

Вот,непонятно - зачем РМ приплели к этой теме??  Все там нормально работает!!! Все там хорошо!!! Без заземления кстати...

Изменено 21 марта 2021 пользователем Григорий Борисыч

[riff30000 0]

Ну значит, у него не все хорошо, в конкретном случае... откуда иначе помеха на термометры?

[Волька 211]

24.03.2021 в 12:35, riff30000 сказал:

Ну значит, у него не все хорошо

Так он и пишет "при использовании РМ-2" , а у нас то не рм2 ))

[Seppo 2]

Сделал другу автоматику на основе термостата и симисторного регулятора, работает вполне нормально, но на регуляторе мощность постоянно плавает, поэтому решил собрать на РМВ-К.

Выбрал модель 4 с разъемом на отключение от внешнего источника и разъемом отключения разгона, исходя из следующих соображений, отпадает необходимость в мощном реле для выключения тэна, плюс возможность автоматического перехода с разгона на заданный режим.

Правда, после оплаты, куда-то пропали, на вопросы не отвечают. Надеюсь это не развод?



Не совсем в тему, но может быть для кого-нибудь информация будет полезной.

Покупка радиодеталей на Алиэкспресс:

Исходя из личного опыта, убедился, что 90%, скорее всего больше, радиодеталей на Али – подделка.

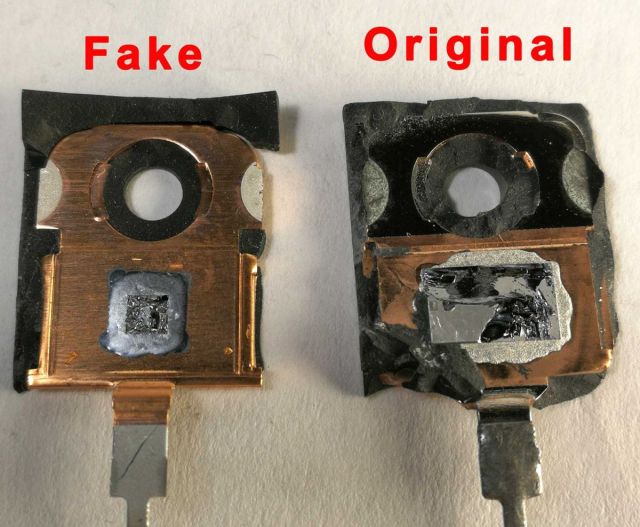

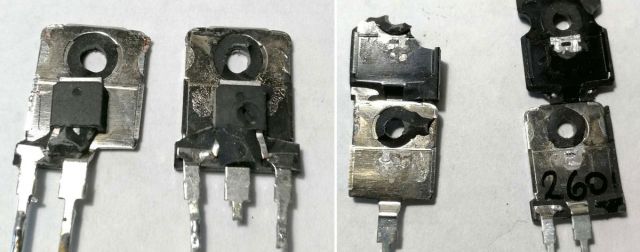

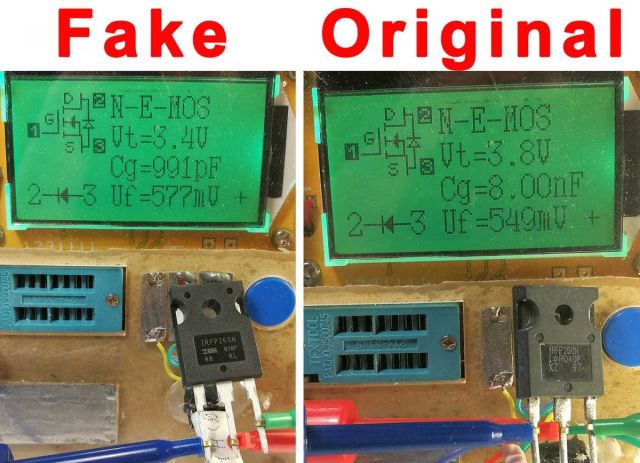

Например, покупал IRF260 для индукционного нагревателя, ставлю в нагреватель, включаю – взрываются. Проверил на тестере Mega328, ужаснулся. Разобрал – нет слов.

Покупал здесь

https://aliexpress.ru/item/32701361585.html?spm=a2g0s.12269583.0.0.376c4484BPfOTS&sku_id=60749601669

Нашел б/у, долго переписывался с продавцом на предмет подделка или нет, в итоге купил, оказались нормальными, поставил и индукционный нагреватель, работает замечательно.

https://aliexpress.ru/item/33001630785.html?spm=a2g0s.12269583.0.0.3f183a3fw0BvEO&sku_id=66943587196

По поводу симисторов:

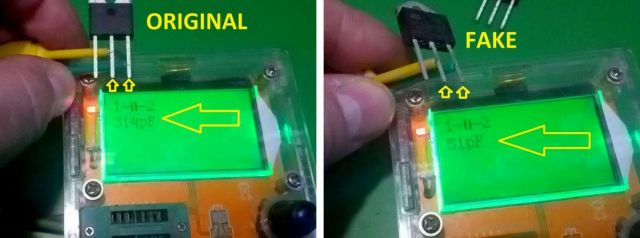

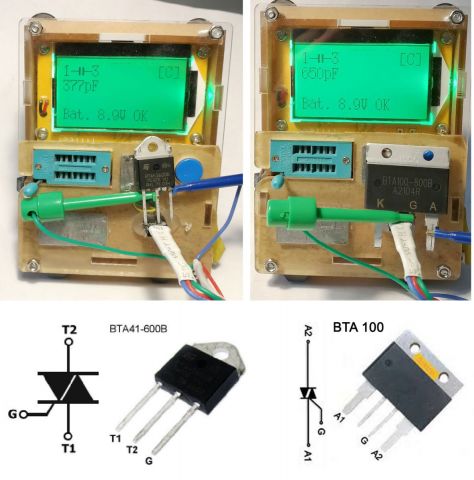

Оценить поддельный симистор или нет можно измерив на тестере mega328 емкость p-n перехода:

У BTA41 емкость перехода T2 - G - должна быть более 300 пФ.

У BTA100 емкость перехода A2 - G должна быть более 600 пФ.

https://aliexpress.ru/item/32796528306.html?spm=a2g0s.12269583.0.0.6e043ebdmT7nRi&sku_id=66841132171

https://aliexpress.ru/item/32884541398.html?spm=a2g0s.12269583.0.0.68874e0exzBCMo&sku_id=66518824944

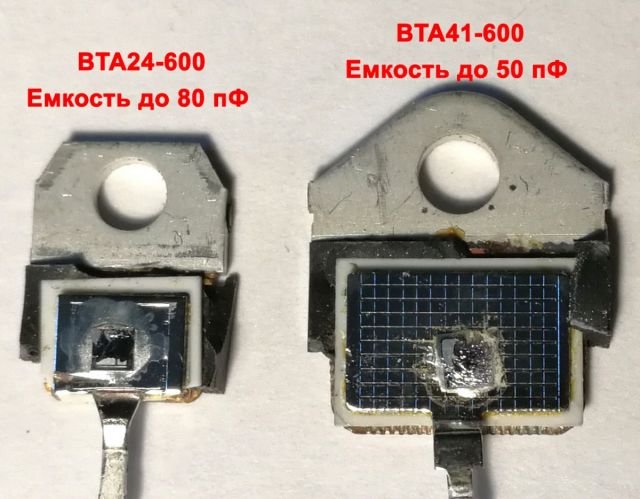

Подделка BTA41 https://aliexpress.ru/item/32393281207.html?spm=a2g0v.12010615.8148356.2.6e4298e4IO8r1M&sku_id=56071471393

Емкость p-n перехода оказалась меньше, чем у BTA24



Понимаю, что надо более предметно тестировать, го способ замера емкости p-n перехода, в определении подделки, лично меня никогда не подводил.

Читайте отзывы, не введитесь на дешевизну, не может нормальный, не поддельный  компонент стоить очень дешево.

Для проверки радиодеталей, советую приобрести тестер Mega328 или подобный, очень выручает.

Покупка в проверенном магазине не гарантирует от того, что радиодеталь окажется нормальной, поэтому перед тем, как заказать, обязательно переписываюсь с продавцом.

Изменено 29 марта 2021 пользователем Seppo

[АВГ 4]

Ни РМ2, ни РМВ-к не виноваты в глюках. Виновато ваше железо.

1. Глючные датчики. Не нужно брать самые дешевые или интегрированные уже в гильзу и с проводом. Что = самые дешевые. Берите оригинальные.Собирайте сами.

2. Блок питания. Если уверенны в датчиках, запитайте управляющее оборудование от аккумулятора, и будете приятно удивлены - все глюки исчезнут.

[riff30000 0]

@Seppo а у кого заказывал? В Кламп54 или у Владимира? Я в Кламп54, все нормально, и тэн и железку допом (поворот на 90гр с гильзой) и датчики... и потом на вопросы дополнительные  в ватсапе отвечали.

[Seppo 2]

Покупал на Али, очень долго искал нормальный магазин. С этим продавцом, вроде все нормально. Покупал у него мосфеты, мощные диоды Шоттки, проблем не было.

https://aliexpress.ru/item/32796528306.html?spm=a2g0s.12269583.0.0.6e043ebdmT7nRi&sku_id=66841132171



https://aliexpress.ru/item/32884541398.html?spm=a2g0s.12269583.0.0.68874e0exzBCMo&sku_id=66518824944



Может быть купил бы в Кламп54, но приобретены симисторы были для других целей и до знакомства с  РМВ-К.

[Seppo 2]

РМВ-К получил. Упаковка не надежная - мягкий почтовый пакет, удивительно, но повреждений нет.

Подключил к лампе, погонял режимы, все нормально, на нулевую ячейку перекидывает, отключает.

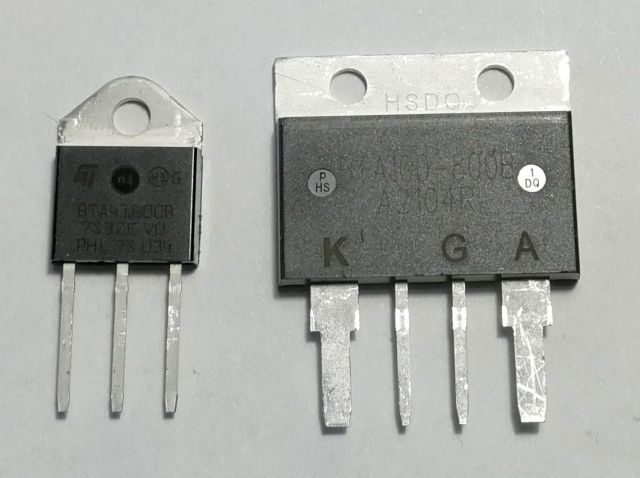

Использовал - симистор BTA100, работает без проблем, только распиновка отличается от  BTA41.

Еще не решил какой симистор ставить, может быть BTA100 избыточен, но будет понадежней, теплоотдача гораздо лучше.

Жду остальные комплектующие, получу, начну сборку.

Нашел на Али колбы из нержавейки, различных диаметров.

https://aliexpress.ru/item/33062078044.html?spm=a2g0s.9042311.0.0.444b33edDwrbSO&sku_id=67548237785

Провод в силиконовой изоляции 0.2mm 24AWG наружный диаметр: 3,5 мм

https://aliexpress.ru/item/4000095604784.html?spm=a2g0s.9042311.0.0.444b33edDwrbSO&sku_id=10000000250894739

Есть еще такой

https://aliexpress.ru/item/1005001704603917.html?spm=a2g0o.cart.0.0.56643c00VcPzFj&mp=1&sku_id=12000017225448465

Получается дороже, чем "родной", но думаю, будет надежней, делаю в подарок другу, хочется, чтобы все было надежно и красиво.

[Миша Z 56]

15.03.2021 в 23:11, riff30000 сказал:

Вот нарисовал схему желаемой обвязки для РМВ-К

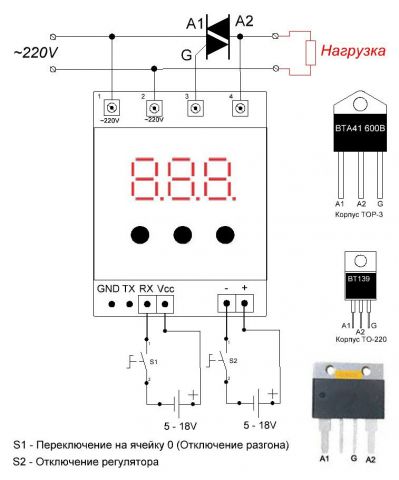

вот тут в конце поста есть вариант под управление РМВК.

но и в целом можно тему почитать...



И еще такой момент коллеги.

Сегодня я имел беседу с Волькой, насчет алгоритма запуска РМВК с управляющими входами для переключения в рабочий режим нагрева (ячейка 0).

Как мы знаем, при старте РМВК берет значение именно из ячейки 0, и при подаче сигнала на вход "рабочий нагрев" он переключается на значение из этой же ячейки.

То есть каждый раз РМВК стартует именно на рабочем нагреве, и переводить его в разгонный(максимальный нагрев) надо или вручную изменяя напряжение на нем, или переключаясь на другую ячейку памяти, в которой установлено значение для разгона(максимальное напряжение).

В связи с чем возникло у меня предложение сделать версии РМВК, которые будут при запуске брать напряжения из одной ячейки памяти(пусть будет к примеру 9, но можно и любую другую), а при подаче напряжения на вход "рабочего нагрева", оно будет как и сейчас переключаться на значение из ячейки 0.

Это позволит нам занести в нужные ячейки требуемые значения разгонного и рабочего напряжений, и не совершать лишних движений при запуске. Запускаться будет в разгонном нагреве и после получения сигнала о закипании куба автоматом переходить в рабочий нагрев.

В целом, Волька не против этой идеи, но не уверен в ее востребованности, в связи с чем предложил обсудить эту тему тут.

Прошу высказываться..

Изменено 5 апреля 2021 пользователем Миша Z

[Миша Z 56]

17.03.2021 в 09:44, riff30000 сказал:

А вот как заставить пищать схему, если сработало на перегрев ТСА или на разлитие и АВДТ вме отключил?

Очень просто.

АВДТ питает всю силовую часть схемы (ТЭНЫ, клапана воды и автономки) а слаботочка-мозги питаются от отдельно включаемого БП.



14.03.2021 в 22:10, abba сказал:

Не хочется паять к штырям провода

А и не нужно ничего паять,

На алишке ищешь разъемы DuPont ,  F-типа



20.02.2021 в 11:24, Волька сказал:

в таком случае он потянет к 9 квт

Жаль только, что не особо долго..

Особенно если открытие будет на углах, близких к экстреммуму синусоиды..

В таком режиме на 9KW нагрузке симистор-сорокоамперник гавкнет практически сразу, не зависимо от радиатора, хоть к медной рельсе его прикрути...

В теме про регулятор мощности на ХД недавно выкладывали результат моделирования, при угле открытия в 90°, ток электрода симистора превышает ток нагрузки почти в восемьдесят раз.

При таком превышении, тепло просто не успеет отвестись от кристалла на подложку, и выделится на кристалле в локальной области, что естественно украсит осколками симисторного корпуса внутренности нашего стабилизатора...

Изменено 8 апреля 2021 пользователем Миша Z

[riff30000 0]

Я тоже про это(про стартовое напряжение)  думал страниц 5 назад...



Все, нашел - обсуждали с 35-й по начало 36-й страниц. Минус предложения в том, что при кратком отключении электричества РМВК в предложенном варианте переходит на "разгон". А сие есть нехорошо.



Зы. Пришли термостаты ksd9700 на 45гр и на 40гр(эти на радиатор). Доставка быстрая - 17го марта заказал, 3го пришли... и лежат на почте молча! Сегодня пойду получать. Теперь у меня есть все железки для сборки.

Изменено 6 апреля 2021 пользователем riff30000

[abba 21]

Не хочется паять к штырям провода





 в итоге ничего не паял, подошли разЪемы  с компьютерных кулеров, нарастил провода и алга( вперед).

Миша Z, это имел ввиду?



https://aliexpress.ru/item/4001119232749.html?spm=a2g0o.productlist.0.0.65882650JYfdh0&s=p&ad_pvid=20210406093021144852922798020005026239_2&algo_pvid=0a2171b2-cf60-4f76-90a6-569686854a10&algo_expid=0a2171b2-cf60-4f76-90a6-569686854a10-1&btsid=0b8b15d416177266215558701eed6c&ws_ab_test=searchweb0_0,searchweb201602_,searchweb201603_
