Автоматика управления отбором по жидкости на основе Arduino

[capsolo]

[member=kor-al], думаю надо пины проверить, и что датчики 18B20, не 18S20. Ну и lcd_keypad_shield должно быть =1 Изменено 27 октября, 2018 пользователем capsolo

[kor-al]

[member=kor-al], думаю надо пины проверить

Чуть мозг не вывихнул. Скетч наизусть выучил, пока ошибку искал. А оказалось, что на шилде выход третьего пина напротив четвертого на ардуине.

[capsolo]

[member=Alex_170], тебе нужна вот такая херовина
https://forum.grainwine.info/index.php/topic/685-avtomatika-upravlenija-otborom-po-zhidkosti-na-o/
Датчик можно взять негильзованный ( штатный от стх идет негильзованный) и примотать изолентой под утеплитель прямо к трубе в нижней трети трубы. Какая там будет абсолютная температура - не важно, лишь бы она не скакала из-за сквозняка.
Можешь сделать сам или взять на форуме готовую в комплекте с клапаном отбора около 4к.

[Transtrader]

Всем привет, собрал я на lcd_keypad_shield и arduino uno всё по инструкции, но почемуто не работают термодатчики sd18b20, прошивал вот этой proshivka_1.1_LCD_KEYPAD.zip прошифкой

[capsolo]

[member=Transtrader], привет Павел! Посмотри последние сообщения
https://forum.grainwine.info/index.php/topic/908-avtomatika-upravlenija-otborom-po-zhidkosti-na-o/page-63?p=397206#entry397206

[Transtrader]

Привет Антон, вообщем я перепробовал вариант с nano + lcd shild - результатат тотже, далее я перерпрошил  nano и uno  без lcd shild, подключив экран 1602 с I2C,

потом подключил один термометр (использую резистор 4.7 к) на 3 пин, +v и землю, включив контроллер через USB результат не изменился, но кнопки и индикатор работают,

также я разобрал термометр - на нём написано ds18b20, что теперь делать даже не знаю.

[capsolo]

Попробуй с этим градусником ардуиновский пример работы с ds- ками

[Transtrader]

Спасибо за совет, вечером попробую, думаю ещё с блоком питания могут быть проблемы по мощности, я запускал на 5 вольтовом блоке 500ма, может этого мало.

[Transtrader]

Заработало, проблема была с питанием, мощности usb не хвтало, поставил блок на 1 ампер и всё стало ок.

[01vlad]

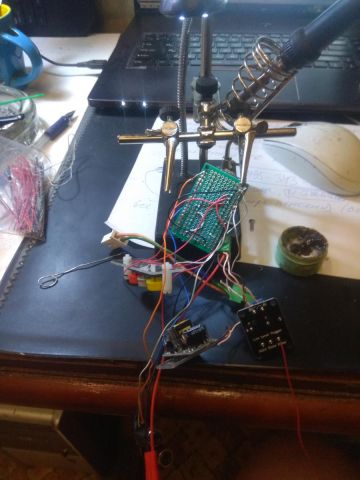

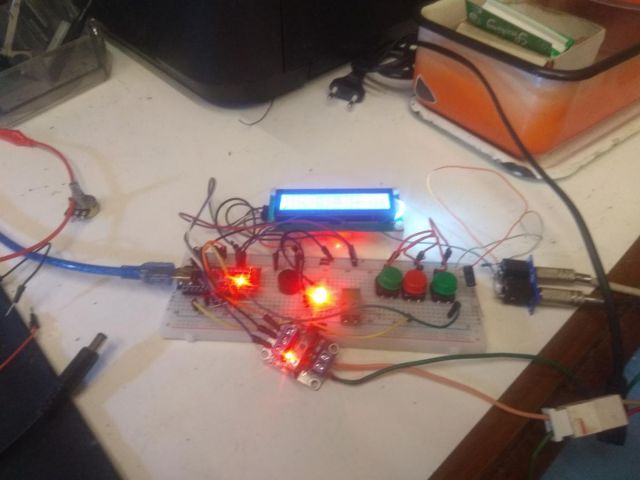

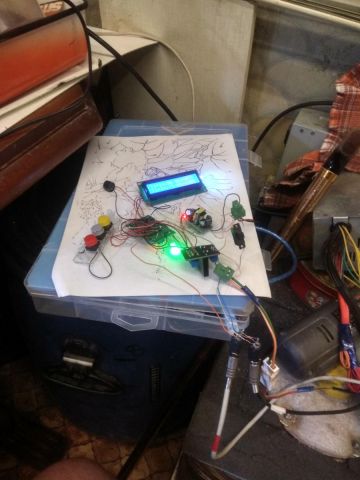

В наличии детальки имелись, был трезвый и решил собрать из любопытства, понравилось, надо бы еще инструкцию изучить, придумать из чего корпус слепить и будет запасная автоматика, на всякий пожарный случай.

Антону респект.





[Костян]

     Ещё бы упросить Антона дополнить эту автоматику функцией автоуменьшения отбора по Т куба, было бы совсем здорово

[01vlad]

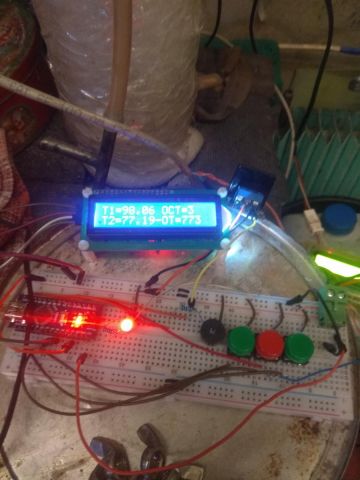

Погонял на хвостах, работает сцуко)))





Коллеги, подскажите в каком месте исправить скетч, для точности отображения скорости отбора мл\ч, мне нужны сотки, можно и тысячные при задании скорости отбора мл\с



Например  - вбиваю 0,4 мл\с, показывает отбор 1100 мл\ч, а на самом деле 1200 мл\ч капает.



Еще желательно изменить время стабилизации с 20 минут до 2, в какой строке скетча чего исправлять?

[А0467]

     Ещё бы упросить Антона дополнить эту автоматику функцией автоуменьшения отбора по Т куба, было бы совсем здорово

Я тоже об этом попрошу. Отбор по ШПОРЕ-Автоуменьшение по  Т в кубе . И дополнительный контроль по дельте (он при правильной работе по шпоре может и не срабатывать всю ректификацию)

[Костян]

[b][member=01vlad][/b],



   Выставь период побольше, секунд 70, и время открытия клапана 60 сек, например. Набери в мензурку, сколько сольётся за 60 сек, и раздели на 60. Полученную цифру в мл забей в параметр "клапан".

   Для изменения времени стабилизации в строке 44 скетча поправь цифру (в милисекундах)

[01vlad]

[b][member=Костян][/b],  так это ничего не изменит, получится примерно 0,46, а вбить я могу или 0,4, или 0,5 мл\с, жиклер что ли подбирать под 0,4 мл\с...



Нашел в 44 строке, спасибо.

[Костян]

[member=01vlad],



  Я понял твою проблему... В параметре "клапан"  есть сотые, но они не видны, вернее плохо видны. Я приловчился , при определённом угле зрения можно рассмотреть мерцающие сотки. Или покрути яркость экрана. Если обратишь внимание, 0,4 от 0,5 отличается ровно на 9 нажатий)

Изменено 7 декабря, 2018 пользователем Костян

[01vlad]

[member=Костян], Спасибо, получилось,  стало все совпадать и при отборе голов, и на теле.

Изменено 7 декабря, 2018 пользователем 01vlad

[01vlad]

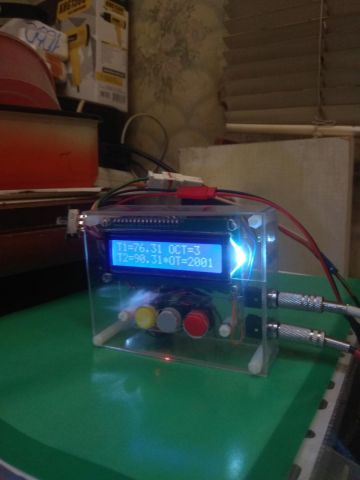

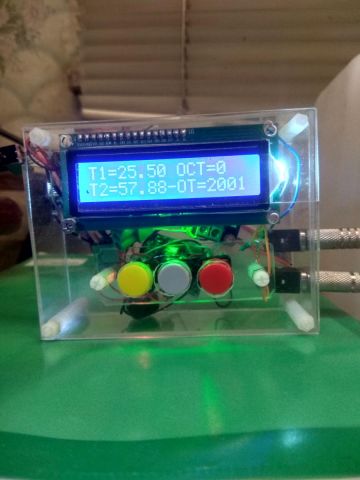

Брага отбродила, по быстрому склеил коробочку и запихнул потрошки внутрь, нет нормальных разъемов, выключателей, кнопок, потом переделаю, запустился,  брагу гоню на колонне











Вполне нормально получается:  Спиртогон + РМ-2 + защита по ТСА, можно гнать)))













[Nike12]

У всех понимание процесса работы устройства есть? Собрал приятелю эту автоматику (печать+корпус), распечатал инструкцию, так у него куча вопросов по работе устройства, пытает меня что да как... Сам я без автоматики обхожусь (флейта у меня + РВМК от Вольки).

[hardvik]

Наткнулся на корпуса случайно. Надо по размерам прикинуть. Так то халява и с кнопками.

https://ru.aliexpress.com/item/86-Box-DIY-LCD1602-Wholesale-M18/32894422549.html?spm=a2g0v.search0203.3.175.4ba37839FCq5eU&ws_ab_test=searchweb0_0%2Csearchweb201602_3_10065_10068_5730212_319_5729712_317_10696_453_10084_454_10083_10618_10307_10301_538_537_536_10059_10884_10889_10887_100031_321_322_10915_10103_10914_5735412_10911_10910%2Csearchweb201603_51%2CppcSwitch_0_ppcChannel&algo_pvid=9a62ce20-ae9b-4782-8287-4eaa704d40c9&algo_expid=9a62ce20-ae9b-4782-8287-4eaa704d40c9-16

Ниже еще есть.





пытает меня что да как

Так 1 страница для него. Изменено 11 декабря, 2018 пользователем hardvik

[01vlad]

[b][member=hardvik][/b], Должно влезть, у меня 10х8х3.

[hardvik]

Да я помельче искал. 55х50х20. Ан нет. Наткнулся на этот и сразу вспомнил как свой в корпус от коммутатора засовывал.

[Transtrader]

Всем привет, у меня вопрос по клапанам на 220 они бывают нормально открытые и нормально закрытые - какой из них лучше использовать?

[VOLK EV]

Всем привет, у меня вопрос по клапанам на 220 они бывают нормально открытые и нормально закрытые - какой из них лучше использовать?

 - закрытые

[Transtrader]

Евгений, а что будет если использовать нормально открытый, прибор правильно работать не будет?

У меня вот такой есть https://www.kipspb.ru/catalog/6592/element183743.php может он подойдёт?
