Использование УНО ( узел нижнего отбора ) и ЦП при кубовой ректификации

[m16 116]

и как ты видишь юзать два соска?

[Shurik 30]

и как ты видишь юзать два соска?

да легко, один открыл на 90*, второй на 92* и вперёд !

[Антел 1 186]

[b][member=Shurik][/b], если на русском, то

2 трубки отбора на уровне 4-6 ТТ под углом 90град

означает, что две трубки на одной высоте, пОпендикулярно. Отсюда и вопрос.

Если домыслить, то 1 на 4 ТТ, вторая 6 ТТ. И тогда по фиг. Делаю под углом в 60 град. Просто, удобнее трубки отбора выводить.

[Shurik 30]

[b][member=Антел][/b], понял, но по пару можно совсем без трубок, приваривай штуцера на разной высоте и дырки сверли и краны или клапаны ставь. Результат тот же. Нахрен не нужны эти выпиливания трубок, установка в середину, но это если по пару.

[m16 116]

Shurik, вот объясни , как  из УНО  можно отбирать по пару если сверху давит флегма в 10-20мм ртути?

[Антел 1 186]

[b][member=Shurik][/b], наверное. Отличия то есть, та же пристеночная флегма. А разница в результате, х.з.  Сравнить бы...

[Shurik 30]

Shurik, вот объясни , как  из УНО  можно отбирать по пару если сверху давит флегма в 10-20мм ртути?

именно потому, что там давление которое ты указал

[member=Shurik], наверное. Отличия то есть, та же пристеночная флегма. А разница в результате, х.з.  Сравнить бы...

какая пристеночная флегма, если колонна утеплена и давление? Неужели вы думаете что дерьмо из колонны потечёт вам в трубочку пропиленную 3-4мметровую? Какашка во всём объёме трубы на данном участке, смешанное с флегмой, поэтому достаточно отверстия в трубе.

[КАЗЁНКЕ.net 54]

как  из УНО  можно отбирать по пару

Да совершенно спокойно отбирается, у меня во всяком случае. У меня УНО двойной, на 9 см. - перегородочный, на 4,5 см. - просто трубка вварена в царгу. Надеты трубки, на концах иглы от инсулинового шприца. И оттуда и оттуда капает, с верхнего быстрей - 2 капли/сек, с нижнего помедленней - 1 капля/сек.

[Антел 1 186]

[b][member=Shurik][/b], я не спорю.  Течет, нет вопросов.

Сравнить бы...

[Shurik 30]

[b][member=Антел][/b],

что нужно для сравнения, не понятно?

[Антел 1 186]

[b][member=Shurik][/b], будем считать, что риторически. Например, на одной тарелке 2 вида отбора (трубки) и сравнить ГХ. По сути, просто интересно, а учитывая сам способ нашей регулировки, лишняя суета...

[Shurik 30]

[member=Антел], и так  понятно, что по жидкости более концентрированнее будет.  ИМХО перегородки более предпочтительны для УНО, А по пару всё равно, что с трубкой внутри, что без оной, выходит смесь пара с флегмой. Я в новой колонне сделал с трубкой, но всего лишь 1см входит в 57 трубу, без всяких желобков. Трубка 4мм нар.д, внутренний 2мм.Работает также. Можно было совсем без трубки.

Изменено 8 октября 2017 пользователем Shurik

[Антел 1 186]

[b][member=Shurik][/b], трубки и капиллярную впаивал, 2,6 мм, наружный. Работает. без проблем.

[m16 116]

Shurik, вот объясни , как из УНО можно отбирать по пару если сверху давит флегма в 10-20мм ртути?





именно потому, что там давление которое ты указал

ОК. на уровне 4-6 тт сверлим отверстие в колонне и клиним его затычкой.  разгоняем колонну , работа на себя, устанавливается рабочее давление. вверх по колонне прёт пар , вниз навстречу пару льёт флегма .  настал момент - извлекаем затычку......

по твоему утверждению из отверстия  должен струиться пар  а флегма  как стремилась попасть в куб так  и   поглащается  чревом последнего.

всё правильно?

[serg15-07 6]

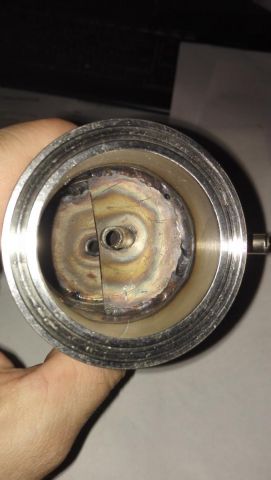

Народ, привет. Заказал мастеру изготовить УПО. Он ответил, что делает УНО-УПО, то есть универсальное устройство два в одном. Изготовил. Как УПО оно работает понял:слив флегмы из колонны на 2 перегородки и наружу по трубке. Но что-то не вкуриваю, каким образом устройство будет работать в режиме УНО. Сможет ли вообще? Просветите пожалуйста.

Вот ОНО.

Изменено 9 октября 2017 пользователем serg15-07

[Антел 1 186]

[b][member=serg15-07][/b],  жидкостный узел отбора. Так и работает. Капельно отбираешь, остальное в куб. С насадкой. ессно.

[m16 116]

зачем заказал , почему заказал - непонятно. выбросил деньги, оскудил колнну на  ~ 100мм насадки . в остатке  -  голимый нервяк.







[member=serg15-07],  жидкостный узел отбора. Так и работает. Капельно отбираешь, остальное в куб. С насадкой. ессно.

а заче м писюн вверх?

Изменено 9 октября 2017 пользователем m16

[КАЗЁНКЕ.net 54]

 как  из УНО  можно отбирать по пару если сверху давит флегма в 10-20мм ртути?



по твоему утверждению из отверстия  должен струиться пар  а флегма  как стремилась попасть в куб так  и   поглащается  чревом последнего.





Если оставить трубку открытой, то оттуда будет фигачить пар. Когда затыкаешь трубку иглой, то пар в трубке и игле конденсируется в жидкость и идет покапельный отбор из УНО (из многочисленных личных наблюдений за работой отбора по пару и по жидкости в УНО. Сначала делал гидрозатвор - трубку отбора скручивал кольцом, потом попробовал без неё - то же самое). А что там чревом чего поглощается, видно только тебе наверное. Ну и голимого нервяка у мну почему-то не происходит, странно да?

[Антел 1 186]

а заче м писюн вверх?

а я по чем знаю? Рискну предположить, что мысль, типа перевертыша. Насадка сверху - УПО, снизу - УНО. Примерно такой конструктив выкладывали на универсал ЦП-УНО.

[b][member=КАЗЁНКЕ.net][/b],  а что кипятишься? Там, просто и пар и жидкость. В любую дырку все пойдет, возможно в разных пропорциях. Вот если трубку отбора впаять вверх, под углом, тогда отбор по пару и будет...

[КАЗЁНКЕ.net 54]

а что кипятишься?

Я кипячусь? Да нибожемой! Коллеге М16 просто пытаюсь что-то объяснить, у него ведь " в остатке  -  голимый нервяк".

Изменено 9 октября 2017 пользователем КАЗЁНКЕ.net

[serg15-07 6]

а я по чем знаю? Рискну предположить, что мысль, типа перевертыша. Насадка сверху - УПО, снизу - УНО.

То есть ориентируем изогнутой наружной трубкой вниз в обоих режимах?.Только в режиме УНО вниз помещаем насадку?

[Антел 1 186]

[b][member=serg15-07][/b],  да. Насадку там, где высота больше.

[m16 116]

Если оставить трубку открытой, то оттуда будет фигачить пар. Когда затыкаешь трубку иглой, то пар в трубке и игле конденсируется в жидкость и идет покапельный отбор из УНО



какое при этом давление в кубе?

[КАЗЁНКЕ.net 54]

какое при этом давление в кубе?

8-12

[serg15-07 6]

[member=serg15-07],  да. Насадку там, где высота больше.

Высота больше с противоположной стороны от наружной трубки отбора. Снизу нет места для насадки. А трубка перелива в нижней перегородке вварена и направлена вниз.
Для чего же в верхней перегородке вварена трубка, направленная вверх?!!
Спрашивал у автора узла, он ответил:«я в этом не понимаю, увидал на зерне, воплотил)спроси у братвы у гагариков».
