Автоматика управления отбором по жидкости на основе модуля STH0024 v3

[YesORnO]

Сейчас тело отбираю, так тут вообще анархия происходит, ладно чёрточки, так ещё и сам по себе отбор уменьшается(хотя залета не было, только 1.5 литра натекло)



После завершения проверю цепь датчика

@hardvik я вот сейчас думаю, надо было под утеплителем только сам датчик оставить? А то я по всей длине царги провод пустил, а из под утеплителя вывел его только вверху, возле клампа

Ещё заметил появляется на табло значение - 122.6 и после этого снижается время открытия клапана, как при залете

Изменено 23 августа, 2022 пользователем YesORnO

[станиславович]

Так же было, оказался плохой контакт в разьёме, и помехи были тож...

Вылечил помехи поставив экранированный провод до датчика, экран заземлен, как и сам куб с колонной, толстым сечением провода , и в добавок сделал перед стн несколько витков на ферритовом кольце, помехи пропали , и не появлялись) ,

Ааа, еще запитал стн нормальным блоком питания, качественным,

Проблемы не появлялись ужо года 3.

А раньше намучился...









[hardvik]

Не знаю откуда у вас помехи лезут. Достаточно хорошего БП, клапана на 220 с управлением симистором с снабберной цепью. У меня лет 5 уже молотит и ни разу не сбоила. На датчик обычный провод от мыши или патчкорд из витухи многожильной.

[Григорий Борисыч]

@YesORnO купи ссви первой серии, сейчас здесь продаётся б.у.  недорого, и будет счастье...

[YesORnO]

В общем, нашел откуда лезет проблема. Она появляется при включении тэна в сеть. Осталось понять как решить😁.

Сеть без заземления

[Z_h_e]

4 часа назад, YesORnO сказал:

Сеть без заземления

Экран провода соедини со стороны контроллера на минус питания.  Кабель  датчика Т по возможности размести дальше от силового кабеля ТЭНа.



[Alex57]

25.08.2022 в 14:38, Григорий Борисыч сказал:

 купи ссви первой серии, сейчас здесь продаётся

И не нужно ничего заземлять и разносить. Всё работает прекрасно!

[YesORnO]

@Z_h_e что то я первое предложение никак не пойму.....



@Alex57 купить не проблема, тут вопрос в другом....

p.s. искать не сдаваться, найти и дое....

[Z_h_e]

Только что, YesORnO сказал:

первое предложение никак не пойму.....

Используй экранированный кабель для датчика температуры. Вместо земли экран подключи к минусу питания, со стороны датчика Т никуда не подключай.



23.08.2022 в 15:58, YesORnO сказал:

то ёмкость кондера в снаб.цепи надо увеличить?

Снабберная цепь нужна для защиты симистора, нужна в общем-то при индуктивной нагрузке. На создаваемые помехи не влияет.



На соленоиде клапана есть диод?

Какой нахер диод, у тебя ж клапан на 220в. Пошел ка я спать.

Изменено 31 августа, 2022 пользователем Z_h_e

[YesORnO]

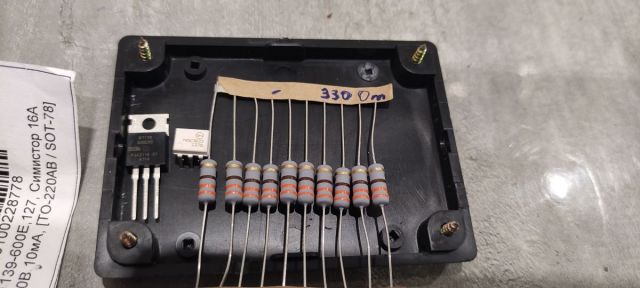

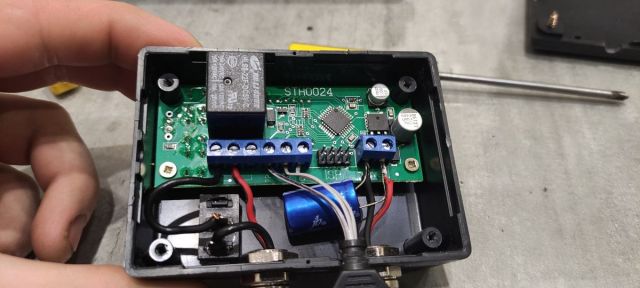

@Z_h_e снаб.цепь стоит возле клапана. Перечитывал тему, попробую из стх убрать рэлюху и воткнуть туда моську и поменяю кабель датчика Т. Сегодня как раз купил симистор с резистором, а вот MOS 2032 на было в наличии.

[baltis]

@YesORnO купил бы готовый оптосимисторный ключ

[hardvik]

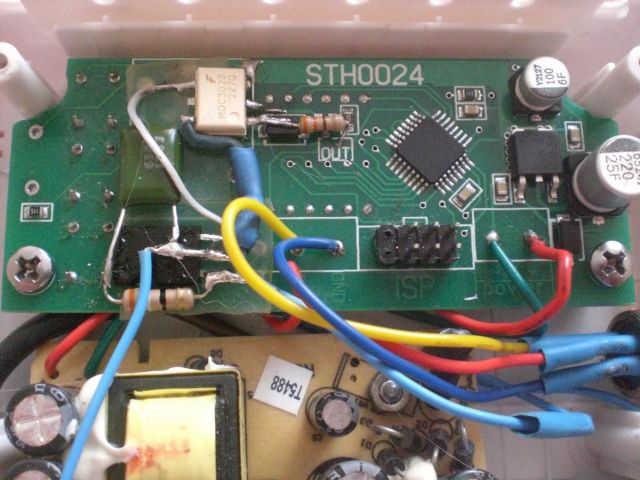

Сдается мне, что там хреновый БП. У меня датчик вставлен в гильзу тена вместо терморегулятора. То есть находится непосредственно под теном. И ничего не сбоит. Экрана на проводе тоже нет. Сноси реле, Ставь симистор со снабберной цепью и БП хороший поставь на СТХ. Желательно с TL431 на выходе или ей аналогичной. Вот как сделано у меня.

10 часов назад, YesORnO сказал:

MOS 2032 на было в наличии

Там 3023 по схеме. или 43 В общем тридцатой серии.

[YesORnO]

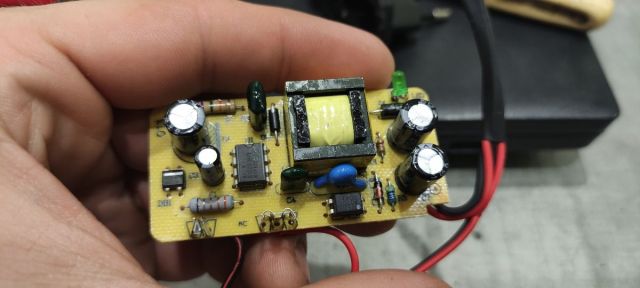

БП клапан, стх - без tl и если я правильно понял не стабилизированный



[YesORnO]

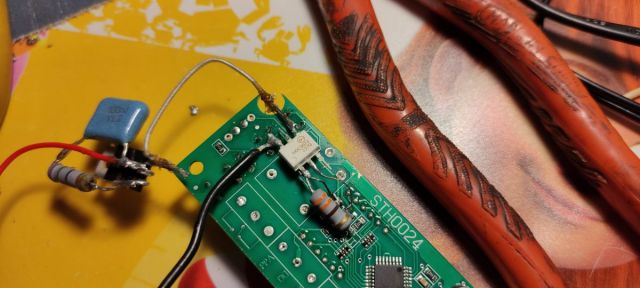

Красный и черный провода это к клапану, а свободную ногу моськи, со стороны резистора, к светодиоду припаивать. Правильно я понимаю?

[Artem90]

@YesORnO рекомендую посмотреть даташит на моську, там и схема подключения и номиналы обвязки указаны.

[baltis]

@YesORnO

[hardvik]

Вот с номиналами. Только не не к порту МК, а в точку OUT. Блин, не заметил выше тоже номиналы есть.

Изменено 5 сентября, 2022 пользователем hardvik

[YesORnO]

Блин, что то я запутался с 1 и 2 ногой. На схеме 1 нога через резистор на питание, а 2 к out. А на фото 1 нога через резистор идеи к "out" и вроде как ещё идёт к чему-то(чёрный прямоугольник под резистором), а 2 нога припаяна к дорожке....

И ещё вопрос про блок питания: стабилизированный подойдёт?

Уж простите за глупые вопросы

[baltis]

@YesORnO  c 1й ноги через резистор можно к OUT,а можно как на фото к плюсу. Со 2й ноги к минусу (см. фото)

Изменено 5 сентября, 2022 пользователем baltis

[YesORnO]

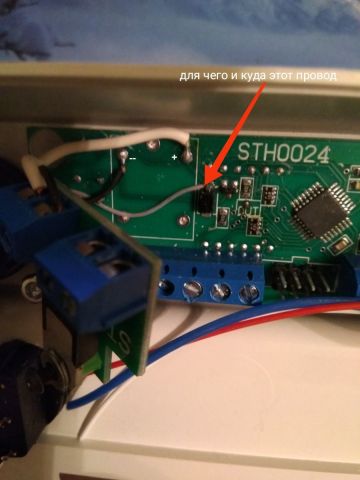

@baltis вот теперь понятно, за исключением серенького проводка

[baltis]

@YesORnO  на серенький не обращай внимания. Когда реле демонтировал варварски, дорожку оторвал, сделал перемычку )

[YesORnO]

Вот ты меня успокоил, а то я уж в битву экстрасенсов хотел этот вопрос задать😁

[AndyAndy]

Здравствуйте.
Собрал автоматику на базе STH0024 v3.
Колонна 2 дюйма. Клапан поставил после игольчатого крана, и до охладителя. Узел отбора по жидкости стаканного типа. Вся флегма стекает в УО а затем переливом идет в колонну. Трубка отбора 8 мм. Высота насадочной части 1,3 м. Датчик температуры в 30 см от куба.
Работаю на предзахлебе примерно 1800 ватт.
По итогу получаю спиртуозность 96,2.
Цель НДРФ.
Алгоритм работы такой. Отключаю клапан, и отбираю головы покапельно при помощи крана.
Затем подключаю клапан, открываю кран на полную, и настраиваю 30 секунд закрыт клапан, 2,5 сек открыт. Скорость получается примерно 800 мл. в час.
Суть вопроса.
Когда открывается клапан, вся флегма стекает в отбор. В колонну при открытом клапане перелив флегмы прекращается совсем.
За все цикл примерно 3 секунды флегма не идет в колонну.
Температура не скачет.
Скажите, это нормально?
Если нет, как правильно настроить алгоритм отбора тела.

[baltis]

Нормально всё у тебя.

[L29]

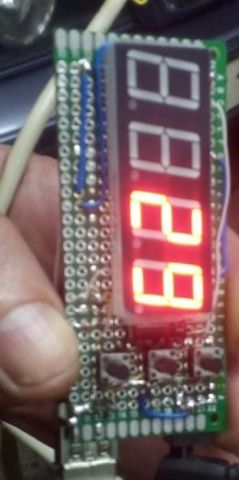

Собрал плату STH0024. Если залить прошивку с сайта smartmodule.ru, всё работает. Но если из проекта Final_2.6.2, получаю такую картину после инициализации датчика.

Почему так, что неправильно делаю?
