Автоматика управления отбором по жидкости на основе модуля STH0024 v3

[Both]

В общем разобрался с прошивкой sth может кому нибудь поможет; драйвера по ссылке в pdf файле описании кривые какие то. Встают без проблем и программатор видит, но программа не хочет видеть программатор. Короче надо драйвера нормальные ставить.

[hardvik]

Вот еще программатор для китайского прошивальщика. Сегодня с ним игрался. Ставится и работает. Шьет отдельно еепром, флешь и фьюзы. Фьюзы не трогай, прошей только флеш и еепром.

https://lampcore.ru/%D1%81%D0%BF%D1%80%D0%B0%D0%B2%D0%BE%D1%87%D0%BD%D0%B8%D0%BA/%D0%BA%D0%B0%D0%BA-%D0%BF%D1%80%D0%BE%D1%88%D0%B8%D1%82%D1%8C-%D0%BC%D0%B8%D0%BA%D1%80%D0%BE%D0%BA%D0%BE%D0%BD%D1%82%D1%80%D0%BE%D0%BB%D0%BB%D0%B5%D1%80-atmega-avr/ Как пользоваться на самом сайте есть.

Изменено 16 сентября, 2018 пользователем hardvik

[Both]

Хотелось бы выразить благодарность за такой чудесный прибор STH, реально все собирается просто, бюджет максимум 1000.

Единственно хотелось бы еще чтобы при подходе к декременту 0, то есть когда все отжал до нуля, прибор подавал бы сигнал на УЗО через релюшку и вырубал полностью питалово аппарата.

Изменено 21 сентября, 2018 пользователем Both

[capsolo]

[b][member=Both][/b], вот тема

https://forum.grainwine.info/index.php/topic/1825-avtomatika-upravlenija-otborom-po-zhidkosti-na-o/

Ребята по-моему все что могли из СТХ выжали. Уже когда я свою прошивку запилил с ребятами - мало места оставалось, а они еще как-то туда напихать умудрились полный фарш.

Тема живая у них .

[serafh]

[member=capsolo],

Не стоит скромничать, Антон. Я еще подумаю, как СТХ с НУО скрестить.

[Mihalich]

Подскажите где я мог накосячить:

Термодатчик "родной" от термостата (без гильзы, с родным кабелем плоским), подключил согласно схеме - "прочерки" по центру, очень быстро нагревается часть термостата, противоположная кнопкам. Там распаяна какая-то деталька "квадратная", с термоинтерфейсом в плате. Вот она и греется... При этом через несколько секунд дисплей как бы притухает, "вполсилы" светит.

Другой датчик термостат распознает нормально. Понимаю, что дело в датчике (или кабеле, но он вроде на виду - целый). Как будто замыкание? Мог я его убить каким-либо образом?

Изменено 11 ноября, 2018 пользователем Mihalich

[ser64]

Ты перепутал полярность датчика, +и - .вот и греется окуевший от переполюсовки стабилизатор

[Mihalich]

В инструкции написано "провод с черной отметкой" - это Vdd.

На кабеле с одной стороны что-то похожее на темные пятнышки было - я и подключил его к Vdd. Подключил наоборот - всё заработало (хотя слышал, что датчик от неправильного подключения мрет).

[capsolo]

[member=Mihalich], если долго держать включенным - помрет. А так - нагреваться начинает.

[alx_sun]

[b][member=ser64][/b], С днем Варенья !!



Если в устройстве заменить клапан на "нормально открытый",  а  термодатчик  установить на куб то как нужно настроить прибор, что бы сигнал питания на клапан был подан при заданной температуре. Такое возможно? И в каком режиме "Head" или "Body"

[ser64]

[b][member=alx_sun][/b], НОрмально открытый клапан принесет лужу спирта при отключении питания, я б не ставил такой...

[Both]

https://m.youtube.com/watch?v=f2t1EC8tkCI почему так?

https://youtu.be/f2t1EC8tkCI

Изменено 7 декабря, 2018 пользователем Both

[ser64]

На колонне потенциал сети, заземляй

[Both]

[member=ser64], одну нось отработала четко, на след день такая же херь. Думаю снаббер может отвалился или поломался.



Епт! дошло походу, так как в электрике не силен приделал снабер на ножки в СТХ, то есть получается в провод который разрывается СТХ. А надо было на клапан паралельно вешать ))

Изменено 19 декабря, 2018 пользователем Both

[Rabbitus]

Приветствую, коллеги!

Собрал STH0024 на DIP чипе Atmega8-PU, поскольку он у меня был и стало просто интересно. Эта тема будет интересна, как мне кажется, тем людям, кто любит возиться с подобными электронными поделками, так как купить готовый STH0024 проще.

Все, вроде бы, получилось, возможно кому нибудь пригодится.

Небольшое описание конечного девайса:

1. Это полноценный STH0024, в который можно залить прошивку, разработанную нашими уважаемыми форумчанами, для работы по схеме "старт-стоп". Также можно загрузить оригинальную прошивку и получить исходный термостат (я не загружал, но противопоказаний нет). Разводка платы делалась как в оригинальном STH, только, естественно, под DIP вариант Atmega8. Обратите внимание - на схеме есть перемычки. Часть из них важна для работы, другая часть - это связь с внешними устройствами и ISP программирования (их, в принципе, можно не впаивать, если прошивать контроллер отдельно и не использовать внешние датчики)

2. Индикатор используется с общим катодом, разводка сделана под два типоразмера индикатора 0.56'' и 0.36"

3. Внесены изменения в коммутационную часть контроллера: отказался от механического реле, вместо него добавлен ключ на полевом транзисторе с опторазвязкой, т.е. силовой выход сделан на клапан с напряжением питания 12 вольт. При желании к силовому выходу можно подключить твердотельное реле, электромеханическое реле или оптосимисторный ключ, тем самым коммутировать клапаны на 220 вольт. Сразу оговорюсь - mosfet транзистор и оптопара поставлены те, которые были в наличии, их можно заменить на подобные (mosfet у меня вообще на 40 А - это избыточная мощность, но другого не было).

4. Добавлены выводы для подключения по UART в связке с РМВ-К, выведены клеммы для подключения датчиков доп. устройств, аварии и т.д.

Подробнее



https://forum.grainwine.info/index.php/topic/1825-avtomatika-upravlenija-otborom-po-zhidkosti-na-o/

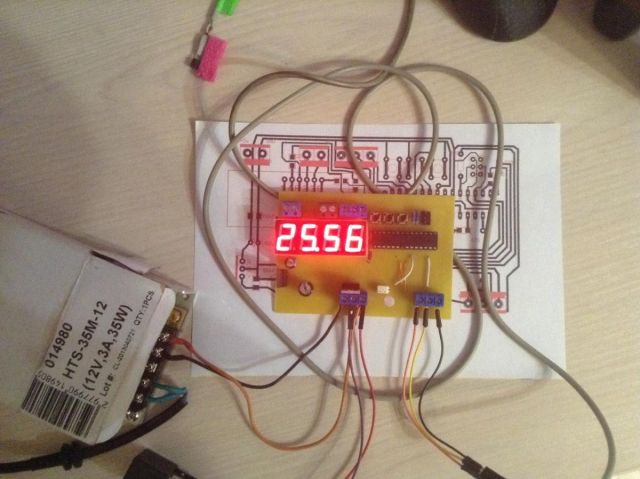

Печатная плата в Sprintlayout, фото готового устройства, схема коммутационной части и описание выводов - прилагаются.



Поскольку клапан я еще не купил, то гонял контроллер на обычном 12V реле в качестве индуктивной нагрузки. Отработало устройство почти сутки без сбоев.



PS. Я не электронщик, так что знания электроники мои на уровне любителя, поэтому любые переделки и доработки моего творения приветствуются.

sth_0024_2_1_connect.pdfSTH_DC.pdfsth_0024_2_1_buttons_change_M+-.zip

Изменено 23 декабря, 2018 пользователем Rabbitus

[Котяра]

Подскажите, прошивка вроде последняя. Периодически пропадают цифры на термометра, вместо них чёрточки. Из-за этого клапан не достигнув времени закрытия, закрывается раньше. Это касаемо отбора периодикой

[Miguel]

[member=Котяра],
Нужно знать где имено черточки-
Вот читай
https://forum.grainwine.info/index.php/topic/685-avtomatika-upravlenija-otborom-po-zhidkosti-na-o/?view=findpost&p=284268

[Котяра]

у меня по центру. А что значит отвал датчика. Не плотное прилегание к царге, или проблемы с проводом?

Изменено 26 декабря, 2018 пользователем Котяра

[sia]

Скорее всего проблемы с проводом.

[Котяра]

самое интересное что глюк появляется время от времени. Бывает прибор работает часами, без сбоев

[Ho-Shi]

Сложно релюху с СТХ оторвать? боюсь переусердствовать

Подумываю заменить на "STK0046-4A, Оптосимисторный ключ 4 А"

я так понял реле управляется 5В.



[Сэмогончик]



Сложно релюху с СТХ оторвать? боюсь переусердствовать









лучше воспользоваться оловоотсосом (стоит 100 руб.)

[hardvik]

Лучше срезать тонким скальпелем.

[ser64]

Люблю советы тех, кто не понимает про ШТО, но имеет свое бесценное мнение  .Витя, не за тебя...

2 контакта реле под дисплеем, отпаять который я(стаж пайки 40+) не рискую.

Проще, разломав плоскогубцами корпус реле снаружи ,выпаять искомое.

Только не горячиться, можно дороги снести

Печатные.

Удачи тчк...

Может сниму видео как можно, но не обещаю, что скоро...

Изменено 31 января, 2019 пользователем ser64

[hardvik]

Да я то, снял индикатор и спокойно выпаял. Но у меня 5 разряд монтажника. А кто не дружит с пайкой проще сломать как ты написал или срезать, если щель есть куда, скальпель со сменными лезвиями подсунуть.
