Строю, ректификационная колонна 3 дюйма.

Рекомендованные сообщения

Всем привет.

Решил построить спиртовую колонну 3 дюйма.

Сделать железо это конечно не самое главное в колонне, самое главное найти тот режим работы с каким она будет делать качественный спирт, это и есть моя задача.

Для начала все таки я ее сделаю и как это происходит я поделюсь фото и видео.

На данный момент стоит задача изготовить многоточечный парораспределитель орошения что бы не покупать китайские и изменить конструктив под себя, в дальнейшем покажу.

Да и цена кусается у этих распределителях, дешевле самому сделать.

На данный момент изготавливаю диоптр практически готов, жду силикон для прокладки.

Бак будет на 150 литров с нескончаемым остатком под два тена, утеплю по кругу весь.

Думаю что царги по пол метра на каждой поставлю ороситель. и так 5 штук и шестая после диоптра и узла отбора.

Дефлегматор делаю двойной димрот.

За некачественное видео и фото не обессудьте все делается на ходу спонтанно, главное что бы было поэтапно понятно с чего начали и к чему пришли.

В теме приветствуется конструктивный диалог что да как сделать, да так что бы в будущем было удобно не только мне но и вам.

Посмотрев цены на колонны чуть не опупел особенно на трех дюймовые, цены завышены в разы просто пипец как, поэтому решил сделать так что бы было доступно и не дорого.



Продажа колонны.

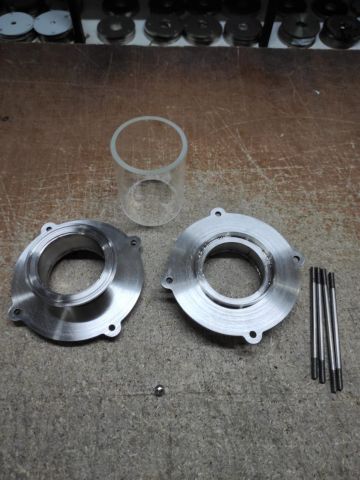

Диопрт 3 дюйма южный поток добровар.jpg

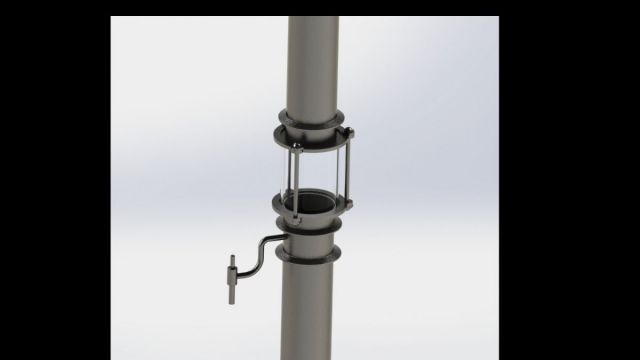

южный поток ректификационная колонна 3 дюйма.jpg

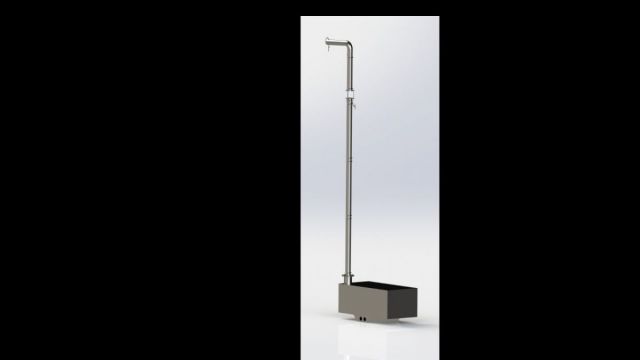

южный поток спиртовая колонна 3 дюйма .jpg

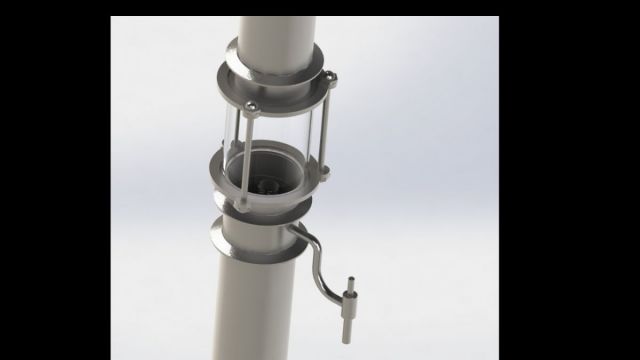

южный поток спиртовая колонна 3 дюйма.jpg

Изменено пользователем Добровар

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

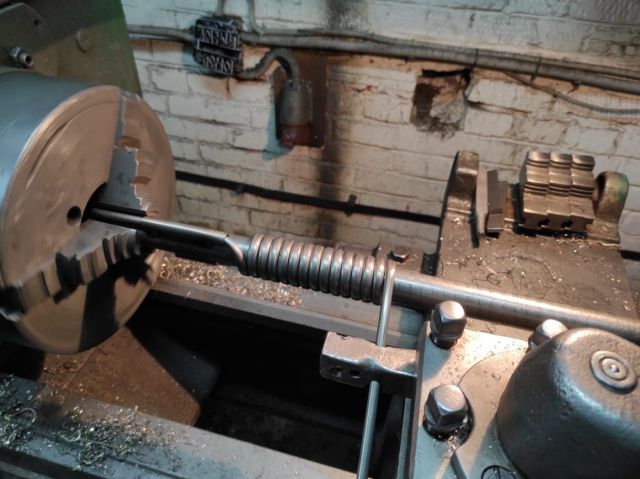

Накрутил два холодильника  буду соединять делать двойной димрот.

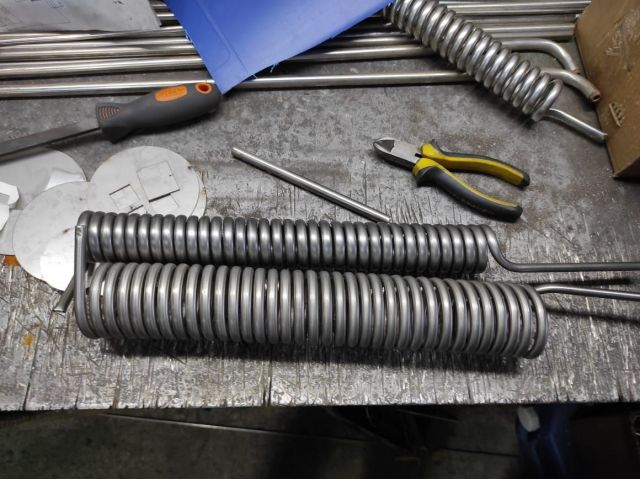

двойной димрот  8мм южный поток добровар.jpeg

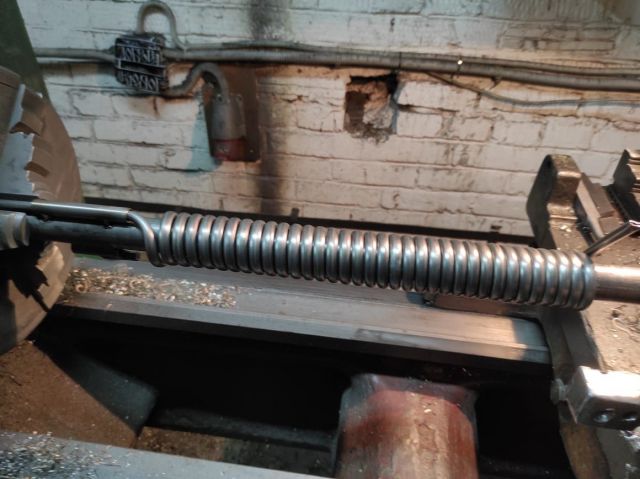

димрот холодильник южный поток добровар.jpeg

добровар двойной димрот 3 дюйма.jpeg

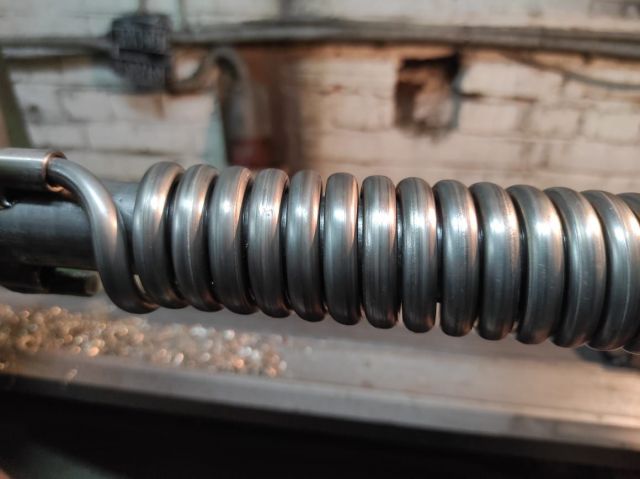

красота холодильник добровар.jpeg

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

С насадкой СПН 6х6 киловатт 5 проглотит. С 3,5х3,5 где то в районе 3,5--4кВт.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
16 минут назад, okun сказал:

С 3,5х3,5 где то в районе 3,5--4кВт.

Насадка 3.5х3.5 своя, проглотит думаю без проблем но в режиме ректификации думаю 2.5 кв будет, но это предварительный расчет, ну и выход тоже не менее 2 л -2.5 лв час.

Буду еще ориентироваться по давлению в кубе.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
10 минут назад, Добровар сказал:

режиме ректификации думаю 2.5 кв будет,

Для коротыша да. Для высокой колонны можно мощи добавить.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Только что, okun сказал:

Для высокой колонны можно мощи добавить.

Да я не против, буду тестировать и поглядим.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

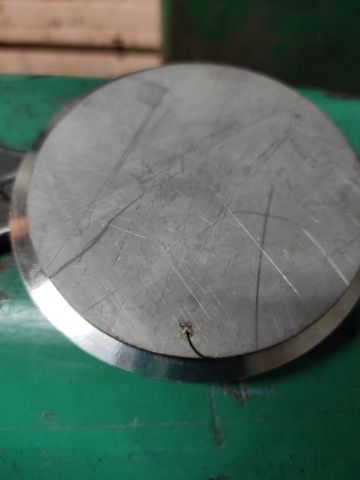

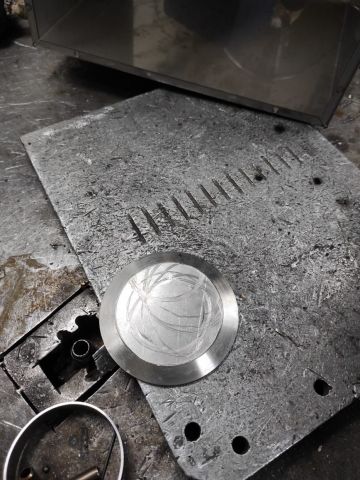

Фланец для съёмного димрота, стараюсь применить отходы дать так сказать вторую жизнь, отход после лазерки, снял под диаметр и все заглушка готова.






WhatsApp Image 2020-11-17 at 18.55.19.jpeg

WhatsApp Image 2020-11-17 at 18.55.20 (1).jpeg

WhatsApp Image 2020-11-17 at 18.55.20.jpeg

фланец добровар южный поток на димрот.jpeg

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Для непрерывного режима тебе потребуется три узла отбора

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
2 часа назад, Naruto сказал:

Для непрерывного режима

Простой режим отбора непрерывный не думал даже.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
9 часов назад, Добровар сказал:

Насадка 3.5х3.5 своя, проглотит думаю без проблем но в режиме ректификации думаю 2.5 кв будет, но это предварительный расчет

В видосике «двойной димрот» ты показываешь две спирали из 8-ки одна 4 метра а вторая 6 метров, верно? Итого 10 метров  8ки. Для 2,5 да и 4 кВт чудовищно избыточно. Потребует высокого давления чистой воды а то моментом зарастёт.

расчеты охлаждения кто делал? Он ошибся. 👌

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
6 часов назад, dim65 сказал:

Потребует высокого давления чистой воды а то моментом зарастёт.

Не соглашусь. Зарастет-не зарастет зависит от Тводы в димроте. А Тводы, внезапно, зависит от подведенной мощности и скорости потока. И будь хоть длинный, хоть короткий димрот, он на скорость воды не влияет.

В любом случае полезно иногда "промыть" систему. Особенно удобно при использовании "автономки".

16 часов назад, Добровар сказал:

стоит задача изготовить многоточечный парораспределитель орошения

У поляков достаточно технологичное решение было. Видел в теме про "польскую" ректификацию на ХД.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
1 час назад, Mihalich сказал:

полезно иногда "промыть" систему. Особенно удобно при использовании "автономки".

 Если автономка, то можно и дисцилированной воды залить,сколько ее там нужно..Но с димротом туговато ей работать, все время норовит  закапать откуда нибудь..

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
4 часа назад, Mihalich сказал:

будь хоть длинный, хоть короткий димрот, он на скорость воды не влияет.

Физику ты тоже прогуливал.

Хорошо

Давай на пальцах

Любой обычный димрот - коллеги говорят автономка не продавливает если насосик слаб - что же происходит? Трубка полна водой давление на входе и по всей трубке одинаковое - как насос создал - а вода не течёт- скорость воды на выходе НУЛЕВАЯ - имеется сопротивление потоку жидкости, трение так сказать. Чем трубка меньше диаметром и длиннее, тем больше - согласен?

И второе и главное - зачем 10 метров!!!!!

На 2,5 кВт 🤣



4 часа назад, Mihalich сказал:

Зарастет-не зарастет зависит от Тводы в димроте

Это если в воде нет НИЧЕГОШЕНЬКИ кроме растворенных солей

Если есть механические примеси - а так бывает кое где порой - при малый скоростях димрот как отстойник работать будет.

Я точно писал, ты пропустил -

10 часов назад, dim65 сказал:

Потребует высокого давления чистой воды

ЧИСТОЙ воды.

А кожухотрубный и на мутненькой может при простых промывочках... ёршиком 🤣🤣🤣

Изменено пользователем dim65

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
12 часов назад, dim65 сказал:

спирали из 8-ки одна 4 метра а вторая 6 метров, верно?

Верно.

12 часов назад, dim65 сказал:

расчеты охлаждения кто делал?

Не кто не делал, для этого я и делаю съёмный димрот что бы заменить его на любой другой.

5 часов назад, Mihalich сказал:

В любом случае полезно иногда "промыть" систему.

Система сама себя чистит, на всех мощностях паром,  открываешь все отверстия и пошел гнать.

6 часов назад, Mihalich сказал:

У поляков достаточно технологичное решение было

Если нетрудно то кинь ссылку.

1 час назад, dim65 сказал:

И второе и главное - зачем 10 метров!!!!!

На 2,5 кВт

Не утверждаю возможно и много посмотрим по факту, может тем самым  можно будет экономить на воде благодаря длинной трубке.

В крайнем случае всегда можно поиграться и заменить на другой, сегодня соберу покажу.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
1 час назад, Добровар сказал:

ссылку

Вот тема на ХД:

https://forum.homedistiller.ru/index.php?topic=174151.0

гипербольшая. Но, возможно, именно фотографию концентратора я видел не в ней, а на польском форуме (куда в той теме ссылка есть/была), а может даже и на нашем где-то.



Как выглядела - широкая "шайба", внешний диаметр как у колонны, диаметр внутреннего отверстия примерно половина диаметра или чуть больше. По внутреннему радиусу сделаны надрезы, и "лепестки" загнуты вниз. Собирает флегму со стенок и направляет её ближе к центру (но не в самый центр).



Может кто-то из форумчан вспомнит и фотку найдет.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

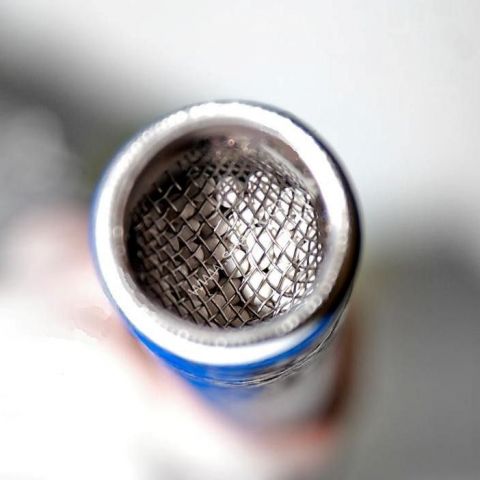

Достал меня вопрос в голове, какой нахрен сделать пыж для насадки именно нижний, уже мучает эта проблема несколько дней.

Мне кажется проще простого и надежно.




Изменено пользователем Добровар

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
5 минут назад, Добровар сказал:

пыж для насадки именно нижний,

Из РПН скрутить..

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
17 минут назад, Добровар сказал:

какой нахрен сделать пыж для насадки именно нижний

Чем путанка из проволоки не устраивает? Тем более если свое производство насадки есть.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
13 минут назад, Григорий Борисыч сказал:

Из РПН скрутить..

Категорично для больших колонн не подходит.

2 минуты назад, Mihalich сказал:

Чем путанка из проволоки не устраивает?

Да тоже самое, и как все это будет держаться что рпн что путанка?

Поэтому думаю самое хорошее решение сетка ячейка 2.5х2.5 положить на перемычки, во первых экономия по высоте насадки и вообще не какой закупорки.

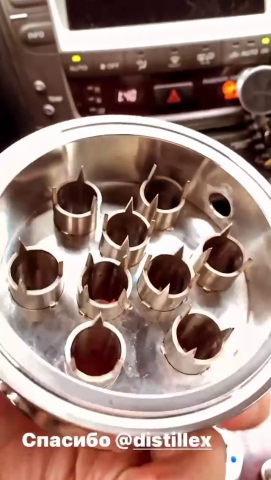

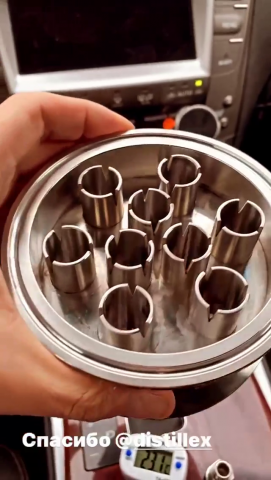

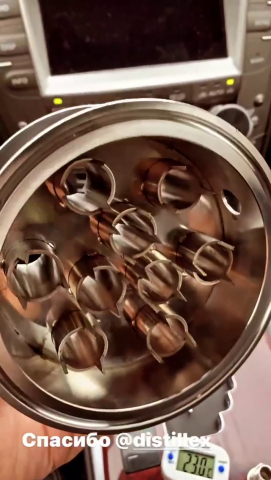

Вот такие оросители только 3 дюйма и иголок больше

добровар ороситель .png

южный поток ороситель .png

южный поток ороситель 4 дюйма.png

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
2 минуты назад, Добровар сказал:

как все это будет держаться что рпн что путанка?

Враспорку об боковые стенки. Можно полечко вварить по нижнему срезу царги, чуть диаметр уменьшить.

2 минуты назад, Добровар сказал:

сетка ячейка 2.5х2.5 положить на перемычки, во первых экономия по высоте насадки и вообще не какой закупорки.

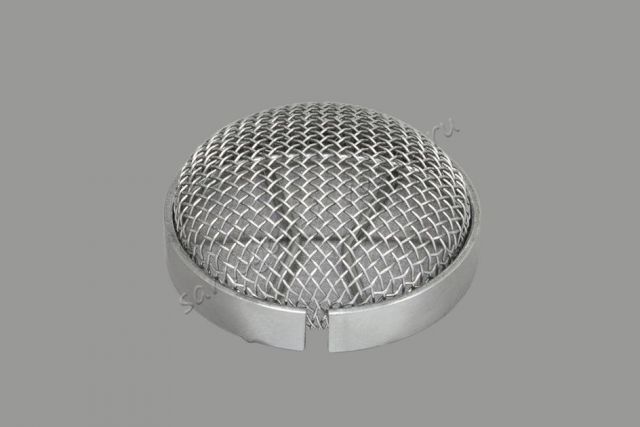

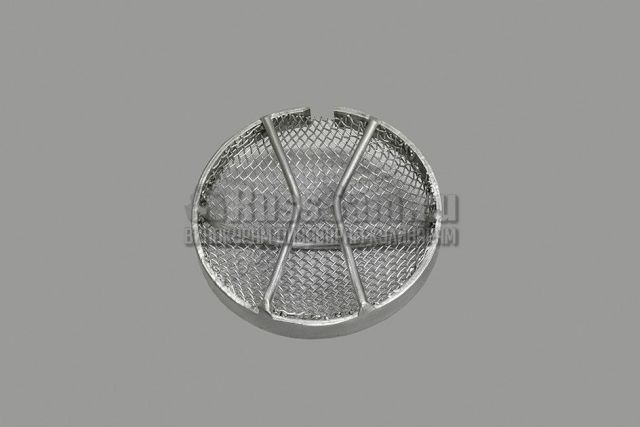

Как раз про прямую сетку говорят, что захлеб вызывает. У Шульмана сетка сферическая, вроде помогает такая форма.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
4 минуты назад, Mihalich сказал:

Как раз про прямую сетку говорят, что захлеб вызывает.

Ну просто чушь самая настоящая! ты сам то веришь в это? сам только прикинь что может вызвать захлеб если нет сопротивления вообще никакого практически сетка в размер насадки.

Это те говорят кто пытается впихнуть свою сетку отходы после спн ну или кто делает пыжи, я даже не ставлю путанку хотя ее имею мешками все в металлолом сдаю и то пользы больше.



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

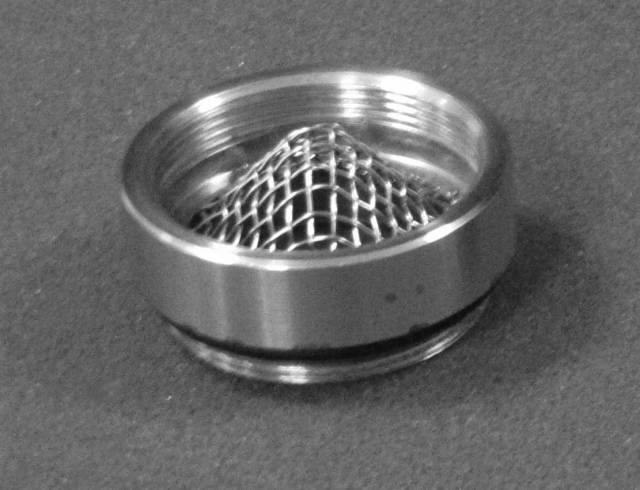

@Добровар реально на плоских сетках захлеб развивается. Сетку гнуть нужно либо сферой, либо конусом. Даже тут на форуме обсуждалось.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
29 минут назад, okun сказал:

Сетку гнуть нужно либо сферой, либо конусом.

В таком случае образуется сборка флегмы в одну струю и нет не какого орошения, но ороситель нам в помощь, а иначе все неправильно.

Я покажу как получится у меня пыж там думаю не будет прямоты.

Вот тут еще идея пришла поставить шайбочки на трубки оросителя чтобы прямая струя не попадала в отверстие.

33 минуты назад, okun сказал:

реально на плоских сетках захлеб развивается.

Все таки интересно откуда такие сведенья, мне кажется что это мифы.

Поделиться сообщением
