Автоматика Smartmodule SSVC0059 - диалог с производителем.

[Vladimir61 1]

При подключении к контроллеру Екит-х датчиков обнаружилось несоответствие маркировки выводов на датчиках и на приборе, точнее в паспортах на датчики и на контроллер, GND и Vdd.

[sanderzv 236]

46 минут назад, Vladimir61 сказал:

несоответствие маркировки

Точнее пожалуйста, какая маркировка на каком рисунке с чем не соответствует?

[sanderzv 236]

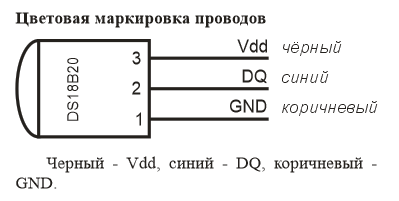

У трехпроводных датчиков указано: Цветовая маркировка проводов: синий - DQ, коричневый - GND, черный - Vdd.

И соответствующий рисунок.



В датчиках цветовая маркировка соответствует (коричневый - GND, черный - Vdd)?





Изменено 12 ноября 2020 пользователем sanderzv

[Vladimir61 1]

52 минуты назад, sanderzv сказал:

Точнее пожалуйста, какая маркировка на каком рисунке с чем не соответствует?

Александр, смогу теперь завтра уточнить, уехал от датчиков

[митрик 101]

2 часа назад, sanderzv сказал:

У трехпроводных датчиков указано: Цветовая маркировка проводов: синий - DQ, коричневый - GND, черный - Vdd.

Вы меня простите , но что это за странная маркировка такая ? С каких пор земля коричневая ? Она везде черная , желто зелёная , белая , синяя . "+" питания чёрный , это фиаско . Где такое применяют ? Вы откуда такую цветовую маркировку придумали ? Поймите , это вас деклассирует , до уровня гаражного кооператива .

[yridro 23]

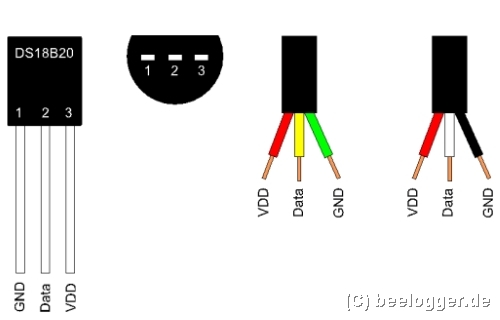

вот нормально

[sanderzv 236]

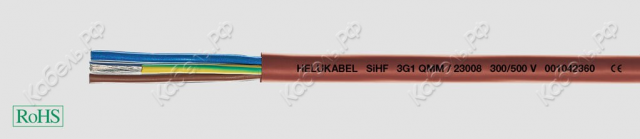

Найдите силиконовый кабель SIHF с цветами проводов чтобы было "нормально" ;-)

Нормально, когда есть документация и соответствует документации.



[yridro 23]

8 минут назад, sanderzv сказал:

Нормально, когда

распиновка на датчике соответствует распиновке на приборе. Если кабель с нестандартными цветами, то просто надо об этом сказать.

А по кабелю может быть и так...

Изменено 12 ноября 2020 пользователем yridro

[Alex57 175]

@yridro Опять новшества. Всё время было так: 1- GND (чёрный+зкран) 2- DATA (белый зелёный) 3- VDD (красный).

Зачем здесь силовые расцветки? Есть же распайка USB, может к ней и привязаться?

[yridro 23]

@Alex57 эти провода то не для данных(слаботочки), "силовые"...

Так что все одно какие цвета, лишь бы распиновка соответствовала.

Скрытый текст

Кабели с силиконовой изоляцией были специально разработаны для применения в тех случаях, когда изоляция кабелей подвергается воздействию экстремальных температур. Они являются термоустойчивыми и могут длительно работать при окружающей температуре до +1808С включительно, а при кратковременном воздействии выдерживают температуру вплоть до +2208С. Высокая устойчивость по отношению к неблагоприятным условиям окружающей среды позволяет использовать кабели с силиконовой изоляцией и при низких температурах до –608С включительно. В кабелях с силиконовой изоляцией совершенно не применяются галогеносодержащие вещества, что делает их наиболее приспособленными для использования на электростанциях. Они также находят свое использование в сталелитейном производстве, авиационной промышленности, кораблестроении, а также на предприятиях по производству керамики, на стекольных и цементных заводах. Благодаря хорошим показателям эластичности изоляции жил эти кабели используются в качестве

)



Изменено 12 ноября 2020 пользователем yridro

[sanderzv 236]

9 минут назад, yridro сказал:

кабель с нестандартными цветами, то просто надо об этом сказать

Наши датчики сопровождаются инструкцией, с рисунком и обозначением цветовой маркировки.

Как еще надо об этом сказать???

[Alex57 175]

@yridro Я с тобой не согласен. Цвета должны соответствовать. Я делаю автоматику на ИРТ2к, ИРТ4к, ШИМ2 и SSVC, И Как мне тогда быть?

[sanderzv 236]

Предлагаю остановить флейм про расцветку проводов. Использовано то что есть. Важно чтобы была документация и она должна соблюдаться. Документация есть, расцветка соответствует. Остальное про нормальность это привычки и верования...

[Григорий Борисыч 38]

Спор ни о чем.. Взял с экиста прибор, у них же датчик, подключил все по инструкции. Даже и не думал какие там цвета куда идут. Все прекрасно  работает. Трудности наверное будут , если датчики "чужие".

[yridro 23]

4 минуты назад, sanderzv сказал:

Как еще надо об этом сказать???

просто ты не упомянул о том что цвета на кабеле соответствуют соответствующим контактам на контороллере, и из за этого сыр-бор...

[Alex57 175]

@Григорий Борисыч Это тебе ни о чём, Полностью с тобой согласен.

[yridro 23]

3 минуты назад, Alex57 сказал:

Цвета должны соответствовать

тогда кабель должен быть иным... А что делать если силиконовые/термостойкие выпускают таких цветов?

[Alex57 175]

@yridro Тебе его в доменную печь совать? (датчик) Ещё ни один на USB проводе не поплавился. Но тоже считаю закончить препинания. Производителю видней. Будем под  него подстраиваться.

[yridro 23]

6 минут назад, Alex57 сказал:

Но тоже считаю закончить препинания. Производителю видней. Будем под  него подстраиваться.

Ну а я о чем?

[митрик 101]

8 часов назад, sanderzv сказал:

Найдите силиконовый кабель SIHF с цветами проводов чтобы было "нормально" ;-)

этого не нужно , у вас всё уже есть , просто делаете по колхозному .

8 часов назад, sanderzv сказал:

Нормально, когда есть документация

через некоторое время эта ваша документация может/наверняка будет утеряна/выброшена , а колхоз останется . Всё должно быть логично . В автомобиле , например , я что-то не встречал черного на "+" , там люди понимают , что земля чёрного цвета , она же везде такая , даже в огороде . На любом , даже самом отстойном , USB проводке всё нормально , п. 1.1.30 ПУЭ вполне понятно излагает , какого цвета должен быть "+" .

8 часов назад, Alex57 сказал:

Всё время было так: 1- GND (чёрный+зкран) 2- DATA (белый зелёный) 3- VDD (красный).

целиком и полностью согласен

[ПОМОР 16]

Собираюсь использовать данную автоматику параллельно с другой.

SSVC0059 будет отбирать головы, а БКУ-033М тело.

ТД SSVC0059 будет в кубе, просто для контроля Т

ТД БКУ в царге на Т20 будет руководить отбором и заканчивать рект.

Вопрос такой, если SSVC0059 будет постоянно выключаться на режиме"Головы", может это негативно сказаться на его работу?

Изменено 13 ноября 2020 пользователем ПОМОР

[aleks1076 1]

Митрик, веришь или нет работал я на финском лесовозе SISU, там земля была синего цвета, а плюс черный. Всегда бывают исключения.

[sanderzv 236]

3 часа назад, ПОМОР сказал:

 SSVC0059 будет в кубе, просто для контроля Т

Для этой задачи не нужен SSVC0059

Изменено 13 ноября 2020 пользователем sanderzv

[sanderzv 236]

3 часа назад, ПОМОР сказал:

если SSVC0059 будет постоянно выключаться на режиме"Головы", может это негативно сказаться на его работу?

Почему он будет выключаться, как часто как долго?

[Григорий Борисыч 38]

3 часа назад, ПОМОР сказал:

SSVC0059 будет отбирать головы, а БКУ-033М тело.

У меня тоже задумка использовать ССВ с БКУ, но я думал по другому сделать. ССВ наоборот, пусть и головы и тело отбирает, а БКУ отвечает за безопасность, и в куб ее датчик можно приткнуть и поставить на какую-то температуру отключения.. Но пока что-то так и не собрался их объединить, к  ССВ добавил рм-2 и получилась отдельная автоматика, жаль только что без всяких мер безопасности. Пожелания к разработчику приладить к ней хоть какой-то термостат на отключение в ТСА...Есть же такие, настроенные на отключение при 50гр..   Хотя термо датчик на отключение наверное нужно к РМ_2 присоединять???

Изменено 13 ноября 2020 пользователем Григорий Борисыч
