Бражная-Ректификационная колонна (БРК) «ТОТ САМЫЙ»

Рекомендованные сообщения

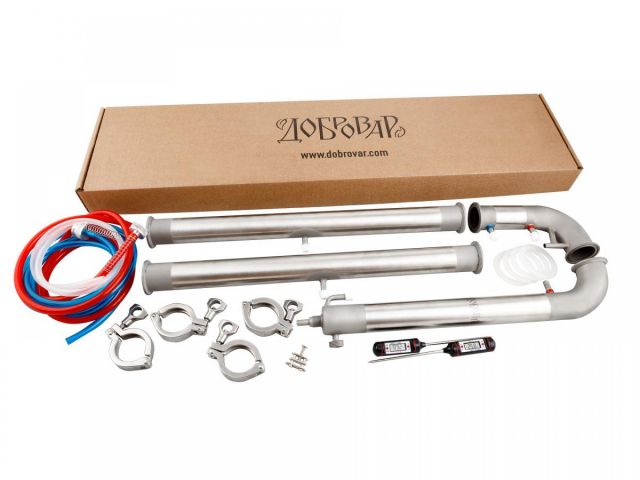

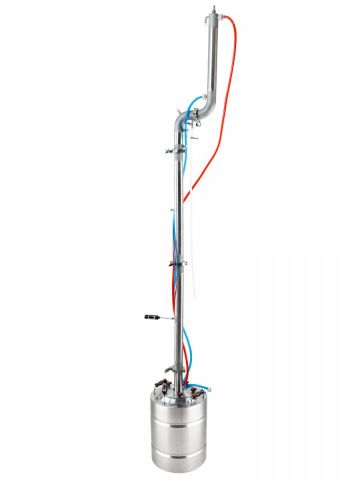

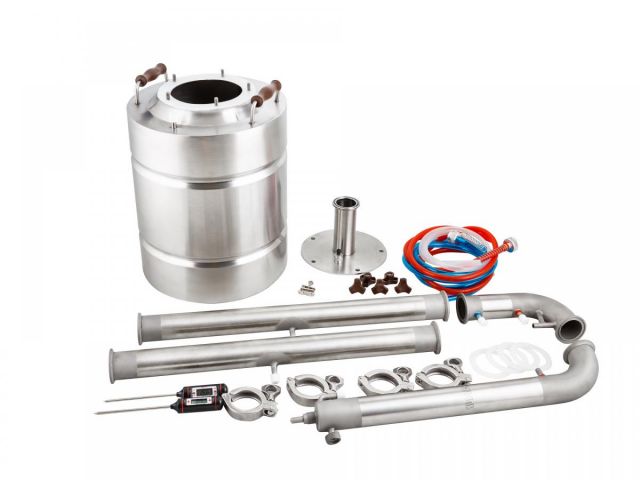

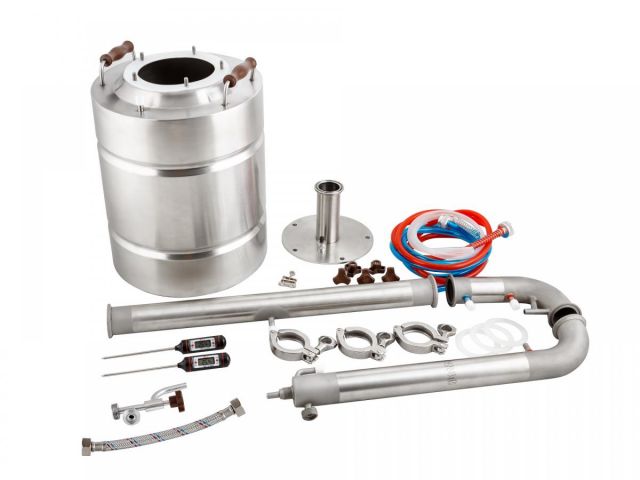

Всем привет.

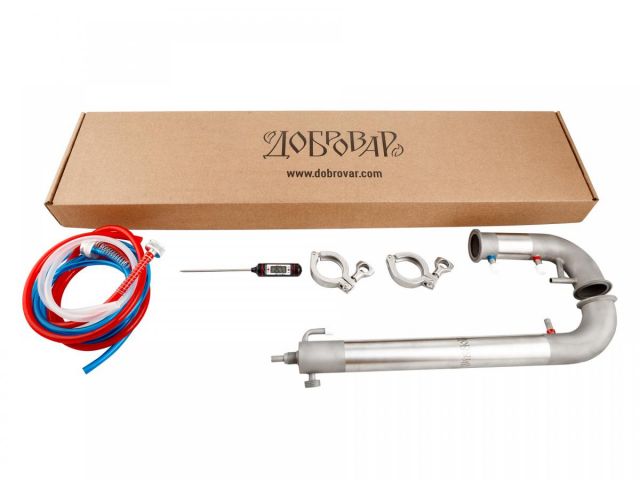

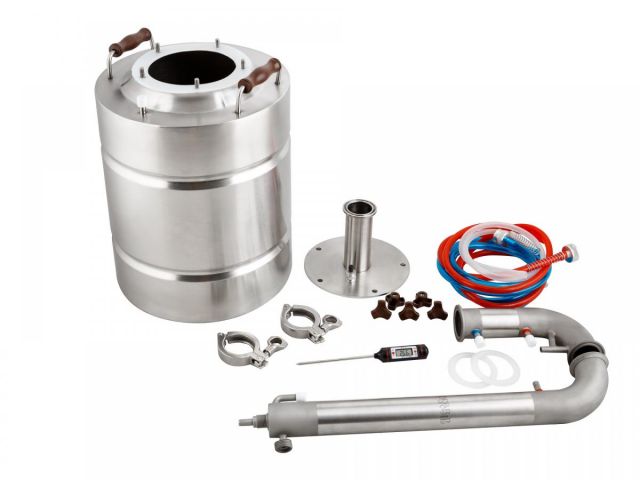

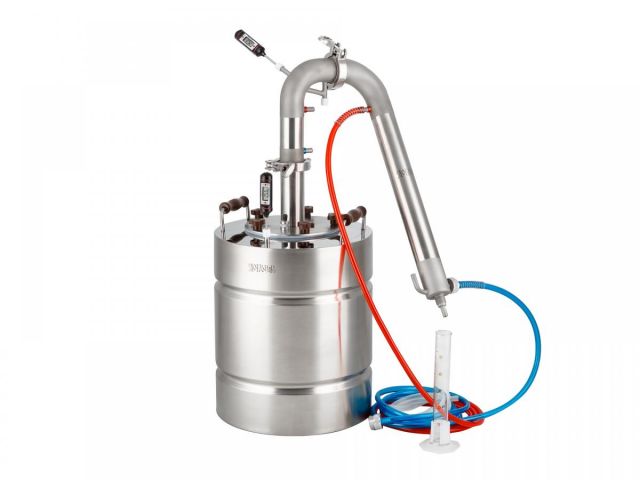

Вот мочу предоставить вам свое новое оборудование, по большому счету не чего нового нет в нем но все же сделано на свой лад.

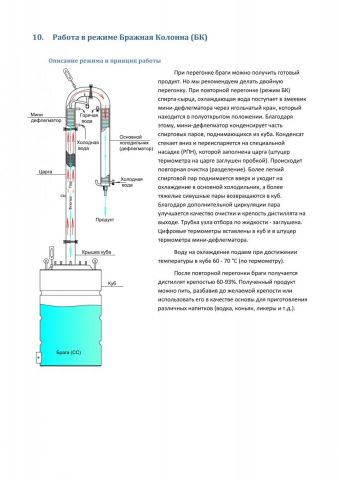

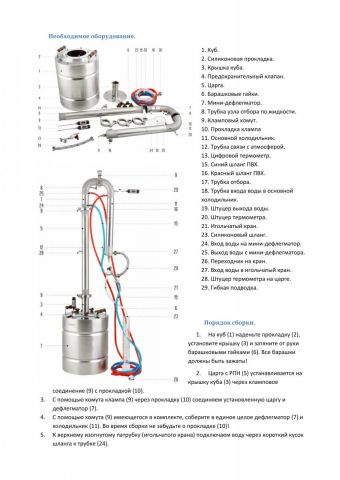

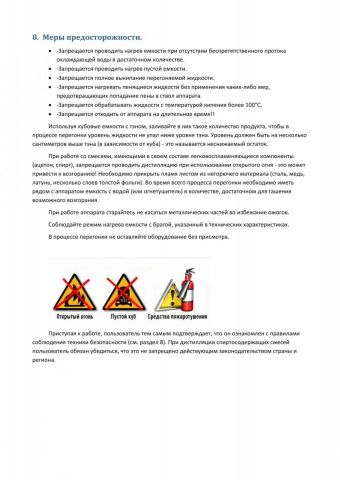

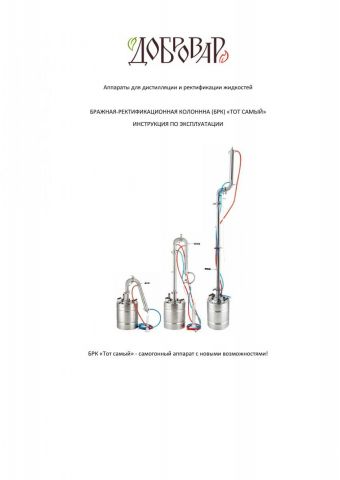

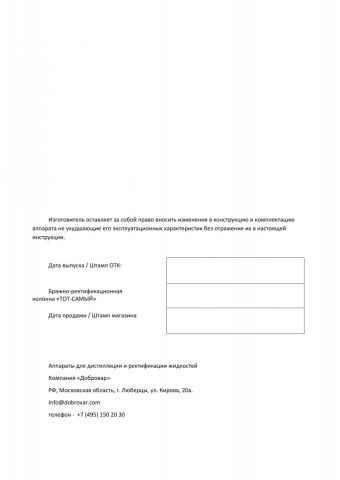

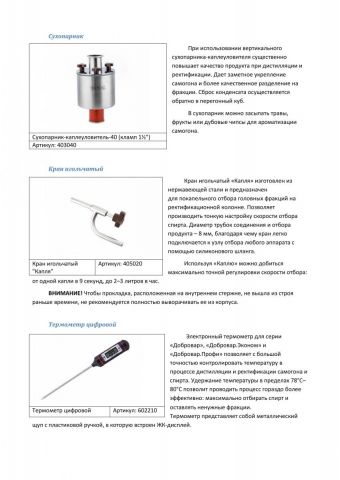

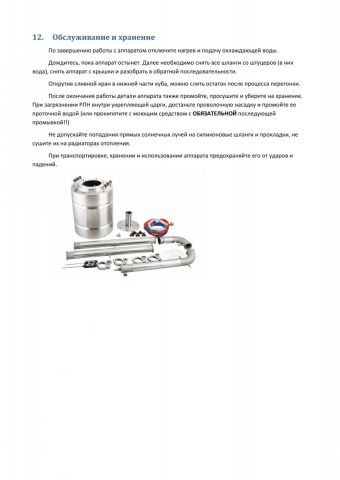

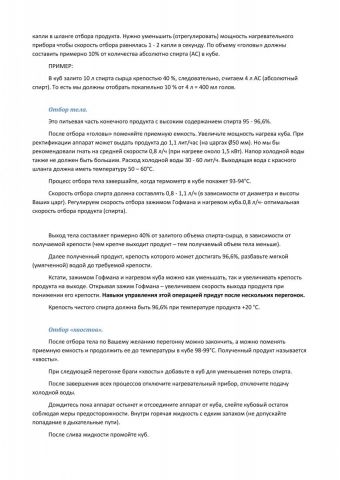

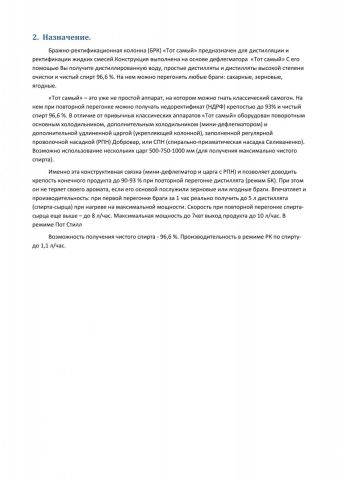

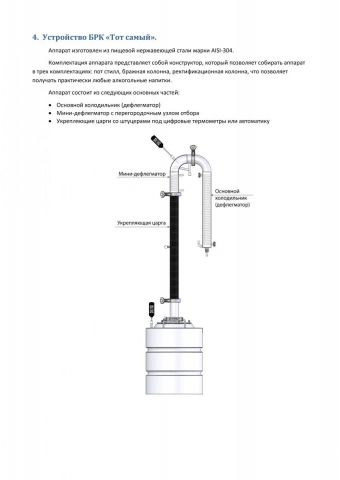

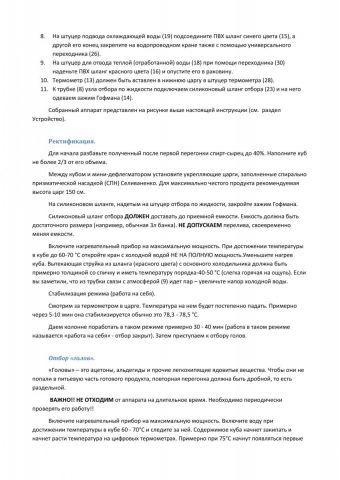

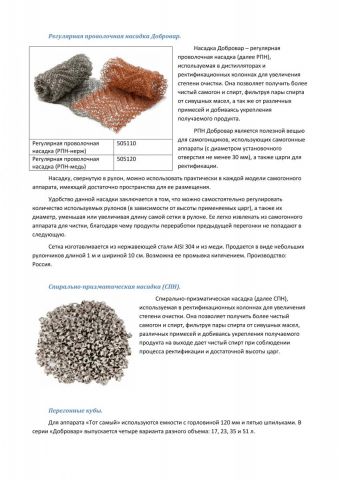

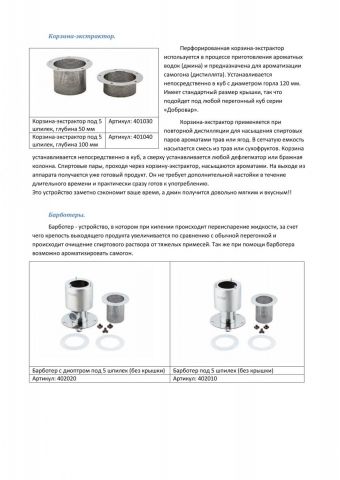

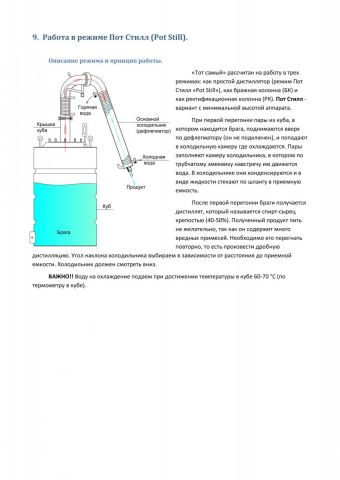

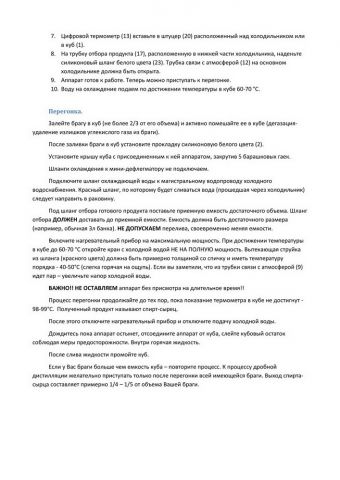

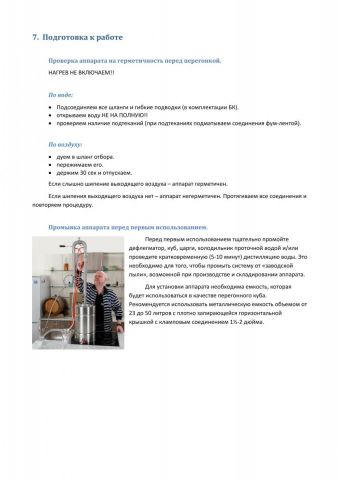

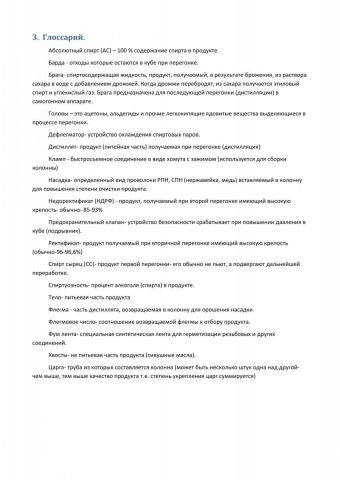

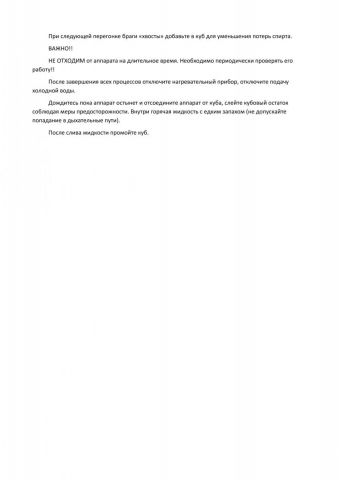

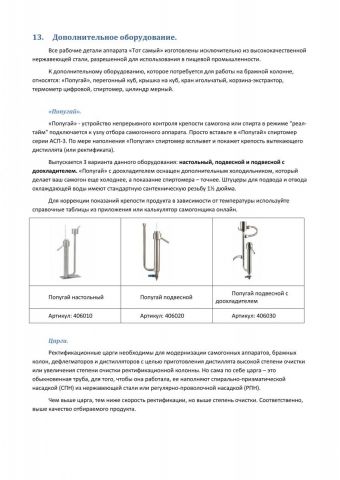

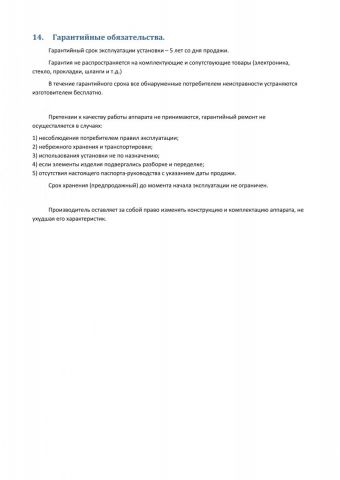

Выложу инструкцию, в дальнейшем выложу ролики.

С уважением Вадим.


Просто пизд...... загружаю по порядку а получается свинарник все на оборот.











































Изменено пользователем Добровар

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Я уж думал Дима бру начал выпускать, а тут такое!?:) любите вы названия эээ "громкие"...:)

Изменено пользователем ВОблин

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

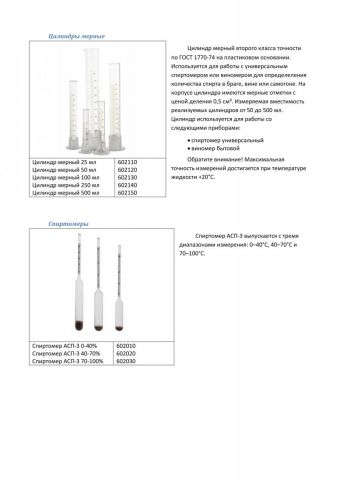

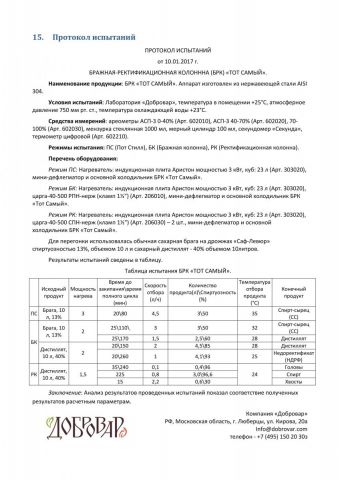

Как измерили 96.6% ареометром асп-3 с ценой деления 1%?

96.6% при 24С?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

А неплохая затея...

  • + репутация 1

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

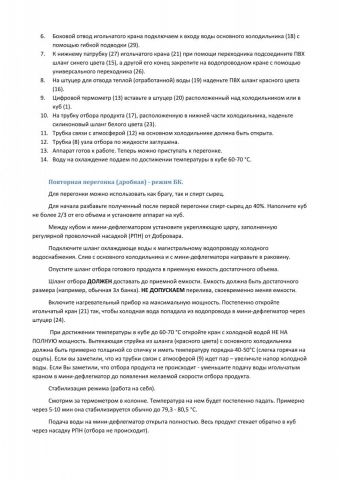

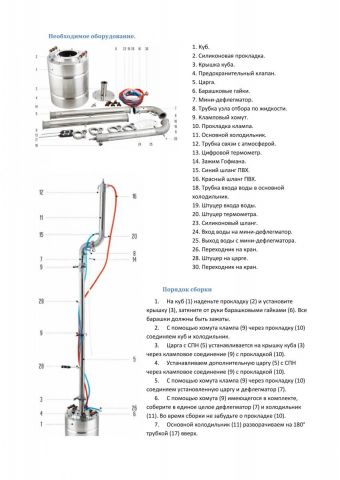

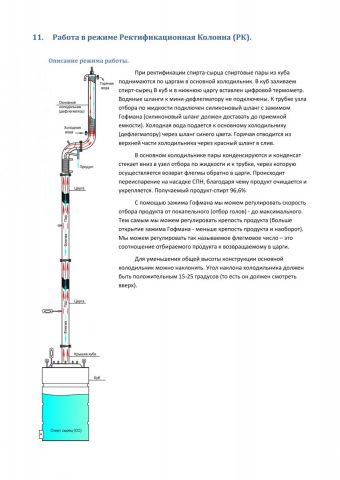

Вадим, в инструкции у тебя дефлегматор подключается к воде снизу. Вода идет в одну сторону с паром. Правильное подключение - вода навстречу пару.

Ты работал с таким способом подключения? Устойчиво работает?

На ХД копья ломали-все переломали.  Пришли к верхнему подключению.

На буржуйских сайтах охлаждение в кожухотрубник подается сверху. При этом есть недостаток. Требуется его демотаж при запуске воды, для того чтобы выпустить воздух.

На димроте такой проблемы нет.

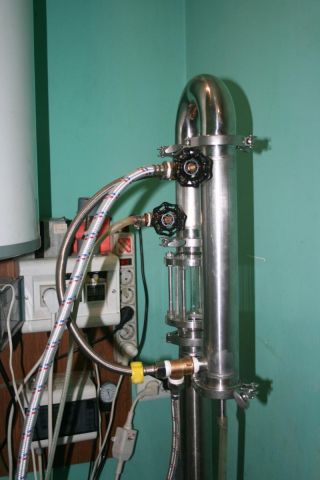

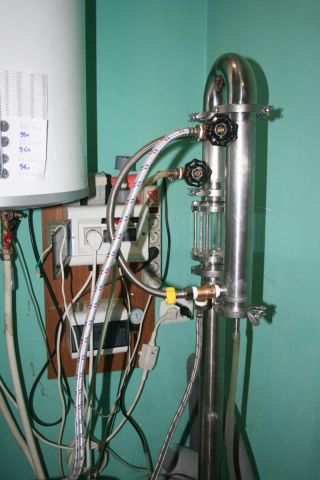

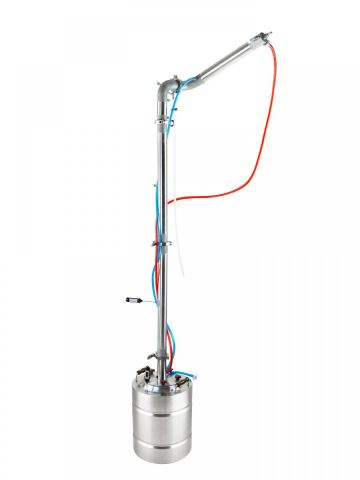

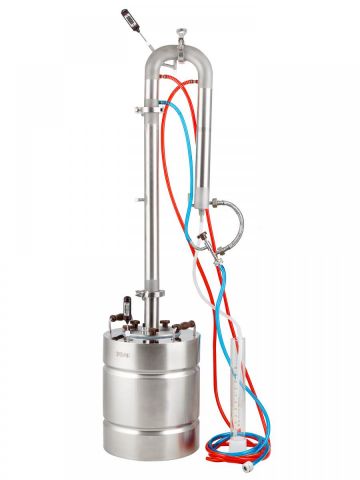

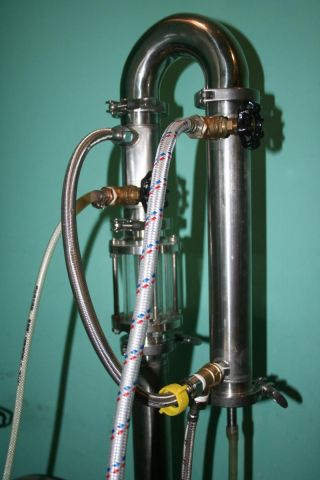

На фото вода подключена к тройнику снизу, соединенному с кожухотрубным холодильником.

Из тройника подается в верх дефлегматора.

Краны регулировки потока  подключены на выходы.

Шланги на слив идут раздельно, для визуального контроля потока жидкости из каждого холодильника.




Изменено пользователем Glog

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
[member=Glog], Пришел к мнению,от скорости воды зависит. Еж ли как у меня, счетчик не видит, а температура на выходе приличная Есно с газообразованим ,Дык ради искоренения газовой пробки, подключил в обратку. Изменено пользователем Аквалюб

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Вот эта штука: узел отбора зря по моему сделан заодно с доохладителем. Доохладитель там лишний, используется он редко, и лучше бы его сделать отдельным.

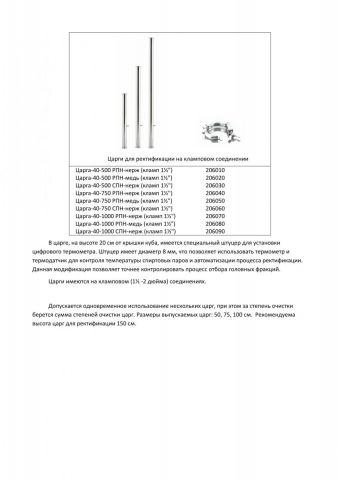

И вот тут в описании не понятно, какая модификация и чего модификация позволяет точнее контролировать отбор голов.

Изменено пользователем trailer2005

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах






Пришел к мнению,от скорости воды зависит.

Да, давление должно быть большим. Кран регулировки устанавливается на выходе из дефлегматора.


Работает более устойчиво. Регулировать тонкий отбор проще.


Хотя в учебнике написано противоположное.



"Технологическое оборудование химических и нефтехимических производств"

Конструкции и расчет кожухотрубчатых теплообменных аппаратов .

Цитата

"В теплообменных апаратах необходимо по возможности обеспечивать противоточное движение теплоносителей. Направление движения теплоносителя должно совпадать с направлением естественной конвекции. При изменении агрегатного состояния одного из теплоносителей взаимное направление движения значения не имеет.Жидкий теплоноситель обычно направляют в нижерасположенный штуцер, для вытеснения возможных газовых пробок."

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах






Хотя в учебнике написано противоположное.
И чо делать?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах






чо делать?

Я подключил сверху. Вроде работает. Будет завоздушиваться при работе, (в диоптр будет видно отсутствие стекающей флегмы)  переверну дефлегматор вверх ногами. Даже шланги не нужно будет откручивать.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах






Я подключил сверху.
Я думал ты скажешь "все на димротные дефы!"








Вроде работает.
И как? Лучше? Чем?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах






ты скажешь "все на димротные дефы!"

А этот кожухотрубник куда?






Лучше? Чем?
Нормально. Лучше, хуже. Сравнивать не с чем.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах






Правильное подключение - вода навстречу пару.






На буржуйских сайтах охлаждение в кожухотрубник подается сверху
Нет. Везде снизу вверх. Из опыта - в противоток застабилизить пар практически невозможно.
  • + репутация 1

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах






Везде снизу вверх. Из опыта - в противоток застабилизить пар практически невозможно.

У Вадима дефлегматор с димротом. Правильное подключение сверху вниз, навстречу пару.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

У Вадима дефлегматор с димротом. Правильное подключение сверху вниз, навстречу пару.

Так то да,если деф рассчитан на определённую подводимую мощность.А если нет?Пробки неизбежны...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Давеча мучал свой кт-шный минидэф и так,и этак.... Разница,скорее всего,в том,что при относительно коротком мд и при чрезмерной подаче слишком холодной воды снизу вверх образуется переизбыток флегмы,подпираемой паром. Сие ведет к скачкам температуры в перегибе при отборе голов.Хотя может и ошибаюсь...

Практически все отечественные производители рекомендуют снизу вверх и после основного холодильника.Скорее всего-защита от дурака,дабы полностью избежать завоздушивания. У буржуев-противоток, при этом с оглядкой на температуру воды из мд.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

[b][member=Glog][/b], А смысл кожухотрубник то сверху вниз подключать? Противотока все равно по идее не получится, холодная вода тяжелее и вниз провалится под собственным весом все равно. ИМХО.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

На фото

Напомнило мне твой санузел )))


  • + репутация 2

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Давеча мучал свой кт-шный минидэф



Кто начинал с грубера, там на дист-ре находится минидеф, маленький 5см, прямоточный с внутренней рубашкой.

Груберские профессора настаивали на подключении снизу.

На Стил Драконе после тарелок стоит КТ-минидеф, подключение сверху.

У меня были изощреные эксперименты с КТ и штатным груберовским,на ХД даже тему открывал.

КТ, как проходной минидеф не подходит, флегма возвращается навстречу пару.

Слышно как булькает. В длинном минидефе смысла не вижу, также, как и в сильном напоре воды в нем.

Пришел к выводу, что минидеф нужен из меди, проходной, прямоточный с внешней рубашкой, чтобы не было

там сильного заужения диаметра. На 38 нерж.трубу подходит 35мм медная с 40диаметром и 10см длинной.

Он съемный на клампах. Его показывал в теме про дист ГН.

Воду на него надо подавать автономно от холодильника (др. основного дефа - у меня ГН). Ищу соответствующий

фитинг и тоже думаю о направлении подачи воды. Там сильного напора не требуется.

ПС: просто мысли вслух

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

[b][member=serafh][/b], я тоже чуть не перешел на фитинги и жесткие трубки. Пока не осенило: есть же вентиль для батарей.

https://im0-tub-ru.yandex.net/i?id=d2d7b4e3493eba2216092e4482327e2b-l&n=13

в разрезе выглядит вот так https://im0-tub-ru.yandex.net/i?id=eeab0fde1923166aa46ff245b5dc05a6-l&n=13

на концах обычная резьба на 1/2. стоит 230-400 руб,есть практически везде.

  • + репутация 2

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

[b][member=Skobar][/b],

Спасибо за совет.

На Грубере я пользовался трехходовым краном для отключения минидефа.

Сейчас собираю железо для фруктов и зерна. Надо как-то четко придрочиться

с напором воды в минидефе. Если уловить фишку, то будет классная вещь.

При отборе голов нужна работа минидефа, чтобы тело не проскочило.

Плюс регулятор мощности.

При отборе тела, тоже не помешает, но подобрать нужно так, чтобы хвосты

с телом не обрезало.

ПС: все, что не мешает, значит помогает. И МД и СП.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

У Вадима дефлегматор с димротом. Правильное подключение сверху вниз, навстречу пару.





 Так-то оно так, НО- воздушные пробки возникают, надо регулятор "После себя" ставить. имхо.

Так, что все у Вадима верно сделано.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

[b][member=mo1617][/b],

По моим опытам, если мини деф небольшой погонной длины и постоянно холодный, то большого значения нет.

Если по-другому и необходим градиент температур - тады ой.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

[b][member=serafh][/b],кран-садовый Y-образный тройник-одна ветвь на МД через регулятор,вторая на холодильник. Слива два.

По поводу фруктов и зерен: вроде начинаю потихоньку постигать Дзен колпачковой колонны. Фишка в том,что на ней жать можно до 98 в кубе,вкусняшки проходят,промежуточные нет. На царге с тем же МД такой финт не проходит...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

[b][member=Skobar][/b],

Не стоит такой аппарат с МД окончательно списывать со счетов, итог производства зависит от 4 факторов:

1. Напор и регулировка (Т) воды в минидефе;

2. Напор воды в большом дефе (если просто холодильник - то не особо);

3. Отбор и возврат флегмы (ФЧ);

4. Регулировка мощности (особенно при отборе голов);

На каждом девайсе и для каждой браги все по-своему.  Требуются определенные навыки.

А для производства аппарата определенный инструментарий со спецами.

5. Добавлю, что наличие меди - это хорошо.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
