Стабилизированный регулятор мощности РМВ-К с цифровой индикацией

[Nik35]

Еще такой момент...если ставить вводной диф.автомат до РМВ-К то уже получается ноль/фаза принципиально (на АД12) есть маркировка N / L1 иначе может ложно срабатывать, либо игнорировать вероятные утечки и КЗ.

[Никола89]

Всем привет. Какой лучше использовать тип симистора для рмвк?

[baltis]

@Никола89 ВТА-41 600в

[Никола89]

@baltis судя по всему пробил симистор. Завтра поеду искать(((

[LLITbIK87]

Добрый день, приобрел РМВ-К версии 70 с UART и дополнительным красным разъемом на отключение. При этом абсолютно не понятно вход это или выход. На старых видео присутствовал вход при замыкании которого отключался выход. На данном устройстве этот разъем с другой стороны и есть поясняющая картинка на сайте продавца(КЛАМП54), там же рекомендуют его включать как выход для срабатывания УЗО через резистор 6,8кОм. Помогите разобраться, пожалуйста.

Ну вот, вскрыл - разобрался, сверху красный разъем действительно выход симмисторной оптопары MOC3021, снизу тот самый пассивный вход оптопары PC817 через 910 Ом (Err) на пинах. Остается вопрос - когда срабатывает красный активный выход? Инструкции ни черта нет.

[АВГ]

Давно не заходил. Но  лучше позже чем никогда.

07.06.2024 в 11:35, LLITbIK87 сказал:

Остается вопрос - когда срабатывает красный активный выход? Инструкции ни черта нет.

На сайте есть :
"70. Регулятор с UART + разъем на отключение + доп выход через оптопару, срабатывает если на экране ERR или OFF "

[sema]

Добрый день!

Подскажите, на команду "АТ+ON={1 or 0}" должен быть ответ? в описании не сказано про это.

[Sereg0028]

 Уважаемые форумчане! Ну и я спрошу на всякий случай. Можно ли настроить регулятор таким образом чтобы он выдавал напряжение из розетки напрямую, без регулировки всякой? Просто я кабель силовой затянул сразу на регулятор и другой розетки У меня нет надёжной.

[baltis]

Я не понял вопроса.

[Sereg0028]

Регулятор у меня сделан на основе  РМВ-К, в нем розетка куда я подключаю тэн вилкой. Можно ли мне в этой розетке с помощью настроек каких-либо получить напряжение сети напрямую. Ну как бы напрямую, не силён я в этих делах.

Ну чтобы регулятор и симистор вроде бы как не были задействованы

[baltis]

@Sereg0028 Нее, так, скорее всего, не получится.

[Sereg0028]

Понял, спасибо!

[Михаил Лемуровв]

@Sereg0028 в режиме разгона сеть идёт, но это не то что тебе надо, там как раз через триак. где то читал что на рм делали напрямую, как то, но там не настройки. типа так  только сразу не лепи, подожди что коллеги скажут, может и нельзя так.

Изменено 9 сентября, 2024 пользователем Михаил Лемуровв

[Михаил Лемуровв]

если делать будешь учитывай что выходы у РМВ-К по другому расположены

[YaYuri]

Доброго всем

Вопрос, как используя интерфейс UART, узнать пробит ли симистор или нет.

Либо каким другим методом.

Имею ввиду цифровое решение, а не посмотреть на табло РМВ-К где горит Error и исходя из этого сделать вывод, что да он пробит .

Возможно решение на поверхности, в плане чисто алгоритмическом: задаем нужное напряжение, читаем напряжение сети, читаем напряжение на выходе симистра и делаем вывод если на выходе напряжение больше чем заданное и равно напряжению входа то пробой.

Просто интересно кто и как решил эту задачу для автоматики.

Изменено 11 октября, 2024 пользователем YaYuri

[Naruto]

@YaYuri измерить амперы на выходе, например токовыми клещами если ты понижаешь напряжение, а амперы не снижаются, значит симистор пробит. Токовые клещи стоят недорого, в хозяйстве вещь нужная. Измерять клещами надо фазный провод отдельно.

https://ozon.ru/t/LN0RLz1

[YaYuri]

@Naruto спасибо за ответ. Как определить вручную работоспособность симистора я знаю.

Мне нужен вариант чтоб автоматика сама определяла работоспособность симистора по каким-то параметрам.

И в случае пробоя автоматически выключала нагрев.

[dasest]

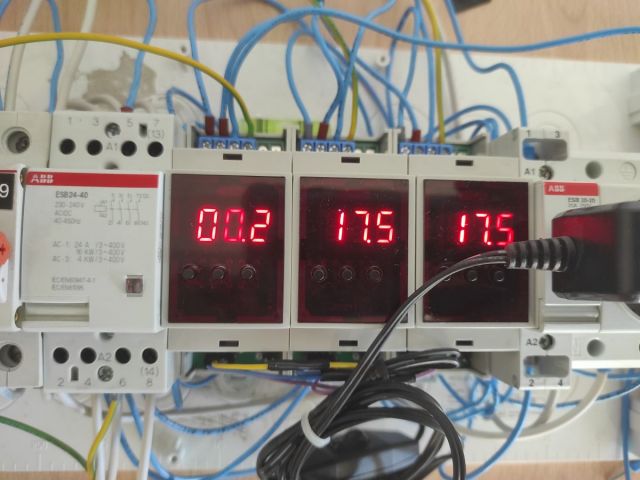

Доброе утро. Помогите пожалуйста. Купил комплект РМВ-К для 3-х фазной сборки. При первом запуске схемы на одном из РМВ-К появилась ошибка, сигнализирующая о пробитии симистора. После замены симистора РМВ-К не поднимает выходное напряжение(пишет 00.2). Что мне делать?

[dasest]

[Naruto]

@YaYuri реле максимального тока рмт, в случае залета по амперам отключает и всего дел, вот такое

[esc]

11.10.2024 в 16:17, YaYuri сказал:

Вопрос, как используя интерфейс UART, узнать пробит ли симистор или нет.

Имею ввиду цифровое решение, а не посмотреть на табло РМВ-К где горит Error...

Возможно решение на поверхности, в плане чисто алгоритмическом:

... задаем нужное напряжение ...

... читаем напряжение на выходе симистра...

... делаем вывод если на выходе напряжение больше чем заданное ... то пробой.



Если автоматика на ты с РМВ-К (умеют общаться по UART), то элементарно:

• регулярно, например раз в минуту;
• командой "АТ+VS?" запрашиваем задание по выходному напряжению;
• а командой "АТ+VO?" получаем текущее напряжение на выходе РМВ-К;
• и если текущее превышает заданное - предполагаем, что симистор возможно и пробит...



11.10.2024 в 16:17, YaYuri сказал:

интересно кто и как решил эту задачу для автоматики.

Конкретно эту задачу не решал. Ибо для отлова аварийных ситуаций использую иные алгоритмы (температура в ТСА, кубовое давление, спиртовые пары, и т.д.).

А вот другие плюшки предоставляемые РМВ-К:

• вкл/выкл ТЭНа;
• плавный разгон ТЭНа;
• управление мощностью нагрева в зависимости от тех или иных вводных;
• и т.д.;
• это да, .

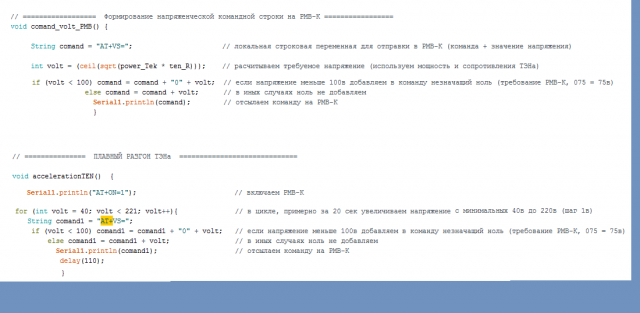

Как пример

[YaYuri]

Спасибо @esc, приму к сведению.

В принципе так и предполагал.

Поясните пожалуйста для чего использовать ПЛАВНЫЙ разгон тена? Значительно увеличивает срок службы тена?

Изменено 13 октября, 2024 пользователем YaYuri

[esc]

10 часов назад, YaYuri сказал:

для чего использовать ПЛАВНЫЙ разгон тена? Значительно увеличивает срок службы тена?

Для конкретного ответа на поставленный вопрос потребуются длительные тесты...

Но несколько строк програмного кода, позволяющие РМВ-Кашке плавно поднять мощу на холодном ТЭНе - имхо, последнему однозначно не повредят.

А вообще речь о другом. РМВ-К девайс очень полезный в нашем деле. Лишь бы автоматика умела "разговаривать" с ним.

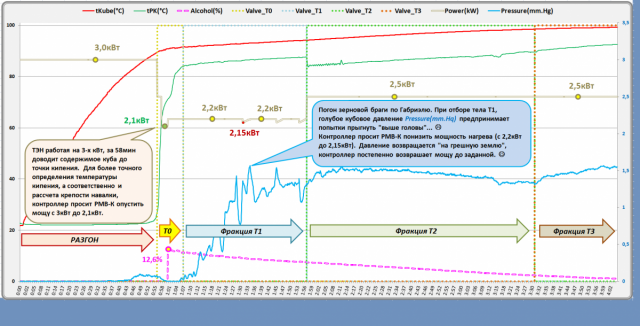

Как пример, банальный погон зерновой браги по Габриэлю от 03.10.2024.



Где:

• tKube(°C) - температура кубовой жижи;
• tPK(°C) - температура в ПК (пленочная колона);
• Alcohol(%) - крепость кубовой навалки;
• Valve_T0, Т1, Т2, Т3 - электромагнитные клапана распределяющие фракции по соответствующим емкостям;
• Power(kW) - мощность на выходе РМВ-К (отсчет значений правая ось ординат);
• Pressure(mm.Hg) кубовое давление мм.рт.ст (отсчет значений правая ось ординат);
• ось абсцисс - время, формат часы:минуты.

Изменено 13 октября, 2024 пользователем esc

[YaYuri]

5 часов назад, esc сказал:

Для конкретного ответа на поставленный вопрос потребуются длительные тесты...

Насколько я понимаю вы для своей автоматики и для своего оборудования уже сделали эти тесты. Интересует именно ваш опыт и ответ на ваш вариант использования рмв-к с точки зрения плавного разгона тена.

Как это реализовать я понимаю, проблем нет, автоматика и РМВ-К у меня дружат на столько на сколько РМВ-К позволяет. Только зачем всё таки плавный?

Тут ведь вопрос не в автоматике и не в РМВ-К, а в ПЛАВНОМ РАЗГОНЕ с точки зрения тена, ему то что с этой плавности?

[Teronn]

Я открыл тему про РМВ-К с UART, но так со мной никто и не поделился реальной схемой автоматики... Может кто то всё же поделится(паять и читать схемы умею!)

Изменено 13 октября, 2024 пользователем Teronn
