Автоматика управления отбором по жидкости на основе Arduino

[Виктрыч]

Регулировку мощи сделал. Пока без датчика давления. Буду выставлять вручную. Регулировкой из меню клапана. Его у меня же нет. Вывеску поменял. И само собой привязал его значение к мощи.

Спасибо автору за китайскую для меня грамоту. Есть чему поучиться.

Я пять строчек вкрячивал полдня.

В итоге допиленый СПИРТОГОН1 теперь может управлять микролифтом отбора с задаваемой скоростью от дельты и декремента и регулятор мощи тена.

В перспективе датчик куба и давления. Это уже как два пальца об асфальт.

На вопросы отвечу.

[Виктрыч]

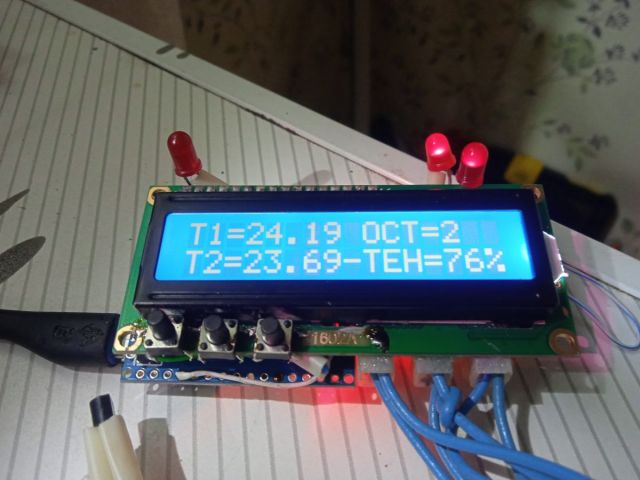

Где то так. Последовательно со светодиодами влючены  моськи на клемниках/зажимах. Моськи на объектах.  Нефик 220 к ардуине тянуть. Ищу коробочку.

[Nik02]

29.03.2022 в 19:08, tsava77043 сказал:

Я умею читать электронные схему, но вот эту филькину грамоту еле понял..   А вот этого не понял: BMP,LCD(Anode)? Потом Button .... хм, я так понял это кнопки, а как их подключать, надо ли подтягивать уровень в плюсу или к земле? Потом реле как управляется 0 или 1, реле подключать на прямую к выводам или через транзисторный ключ?

Изменено 7 апреля, 2022 пользователем Nik02

[Виктрыч]

Попробую ответить.

ВМР - датчик давления.  В этом варианте использованы 4 вывода синим. На них  обычно подписано. Брать на +5 вольт. Дешевле на +3,3в . Похоже синим и обозначены оба варианта. Минус GND.

LCD - дисплей что слева. Похоже АНОД как вариант дисплея. Мне таких не попадались. Но я чайник.

Button   общий провод кнопок. На этой картинке на +5 ???  Обычно на землю GND. Уточните в исходнике. Может чего поменялось.

Уточнил. 15 вывод дисплея 3,3v  и есть анод.

Изменено 7 апреля, 2022 пользователем Виктрыч
Уточнение

[tsava77043]

Исправил в своем посте (от 29.03.2022) "филькину грамоту". Кнопки конечно же идут все на землю. Уважаемый @Nik02  если умеете читать схемы, то такие вопросы сами собой отпадают. Про подключение ардуиновских реле, BMP читаем в инете. Здесь форумчане приносят вклад в развитие темы, а не выносят на публику недовольство идеальности проекта.



//Немного дополнил код для себя. Изменения:

- добавил LED на D13. Горит при залёте ("!")

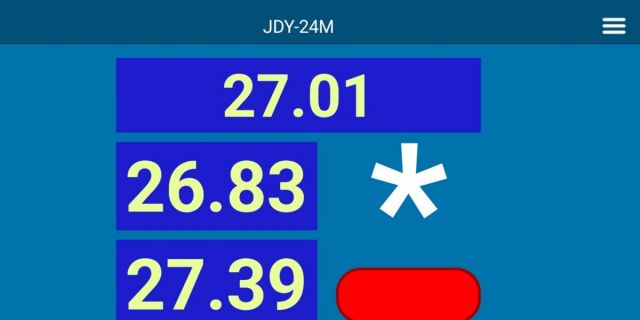

- добавил RemoteXY по блюпуп. . Пока не совсем информативное, т.к. триал-приложение дает пользоваться только 5 элементам (Верхний t_стаб, t_кол и снизу t_куб. Клапан откр/закр = зеленый/красный). Модуль BT подходит любой, подключается по TX/RX. При прошивки ардуины модуль следует отключить.

- прочие косметические мелочи



Spirtotron2RemXY.zip

Изменено 9 апреля, 2022 пользователем tsava77043

[Виктрыч]

А что за приложение для блютуза?

[andrei-a.80]

Здравствуйте, кто может подсказать что нужно поправить в прошивке чтобы она не срабатывала на уменьшение температуры?

[Artem90]

@andrei-a.80

void TempCheck(){
  if(temp_err==0){
  if(stab){
  if((abs(prev_temp0-temp0)>delta)&&(th*0.0625)!=85.0){
    if(temp_ovf==0){
    temp_ovf=1;
    ovf_time=starttime;

if((abs(prev_temp0-temp0)>delta)поменять на if((temp0-prev_temp0) >delta)

Вроде так

Изменено 10 апреля, 2022 пользователем Gagarin
Вставил как "код"

[andrei-a.80]

39 минут назад, Artem90 сказал:

if((abs(prev_temp0-temp0)>delta)поменять на if((temp0-prev_temp0) >delta)

 Спасибо попробую

[Nik02]

23 часа назад, tsava77043 сказал:

Исправил в своем посте (от 29.03.2022) "филькину грамоту". Кнопки конечно же идут все на землю. Уважаемый @Nik02  если умеете читать схемы, то такие вопросы сами собой отпадают. Про подключение ардуиновских реле, BMP читаем в инете. Здесь форумчане приносят вклад в развитие темы, а не выносят на публику недовольство идеальности проекта.





Не в этом дело, если рисуешь схему, то это должна быть схема, а не рисунок. Так сказать "за державу обидно!"

Если рисуете схему то рисуйте схему где кнопки "идут на землю" , а надо ли там подтягивающие резисторы должно быть понятно из вашей "схемы", а не из других источников, это как раз и будет вклад, который любой сможет прочитать без вопросов, а то взяли моду копипастить ссылки, которые, через неделю другую, становятся битыми...

Сорри, вырождение уже достаёт, электронщик/разработчик схему нарисовать не может, картинки постит...



[andrei-a.80]

43 минуты назад, Nik02 сказал:

09.04.2022 в 21:05, tsava77043 сказал:



Не в этом дело, если рисуешь схему, то это должна быть схема, а не рисунок. Так сказать "за державу обидно!"

Если рисуете схему то рисуйте схему

Nik02 зачем Вы так, люди хотят помочь, по моему всё понятно,

Artem90, tsava77043, capsolo основатель, это те люди без которых Вам бы делать здесь нечего было, поводов бы не было, они улучшают, облагораживают,вобщем те людиди которые свои идеии выкладывают на всеобщее обазрение, если Вам что-то не нравится Это Ваше личное дело, Вы Не Вправе что-то требоват, поинтересоваться да, но нетребовать, если н енравится ищите в другом месте!



моё имхо.

Изменено 10 апреля, 2022 пользователем andrei-a.80

[Nik02]

Я и интересуюсь почему не рисуют принципиальную схему, тогда бы всем было намного проще.

[sadteh]

Помогите, пожалуйста. Где в Москве можно отремонтировать автоматику Пандора (Pandora GFX2). Может быть кто посоветует электронщика, знакомого с темой самогоноварения?

Извините, что не по теме, но не знаю где задать вопрос. Если что, переместите.

[andrei-a.80]

10.04.2022 в 11:48, Artem90 сказал:

@andrei-a.80

void TempCheck(){
  if(temp_err==0){
  if(stab){
  if((abs(prev_temp0-temp0)>delta)&&(th*0.0625)!=85.0){
    if(temp_ovf==0){
    temp_ovf=1;
    ovf_time=starttime;

if((abs(prev_temp0-temp0)>delta)поменять на if((temp0-prev_temp0) >delta)

Вроде так

Arduino: 1.8.19 (Windows 10), Плата:"Arduino nano"

C:\arduino-1.8.18\Spirtotron2RemXY\Spirtotron2RemXY.ino: In function 'void TempCheck()':
Spirtotron2RemXY:343:7: error: 'prev' was not declared in this scope
   if((prev-temp0_temp0)>delta)&&(th*0.0625)!=85.0){
       ^~~~
C:\arduino-1.8.18\Spirtotron2RemXY\Spirtotron2RemXY.ino:343:7: note: suggested alternative: 'pres'
   if((prev-temp0_temp0)>delta)&&(th*0.0625)!=85.0){
       ^~~~
       pres
Spirtotron2RemXY:343:12: error: 'temp0_temp0' was not declared in this scope
   if((prev-temp0_temp0)>delta)&&(th*0.0625)!=85.0){
            ^~~~~~~~~~~
C:\arduino-1.8.18\Spirtotron2RemXY\Spirtotron2RemXY.ino:343:12: note: suggested alternative: 'temp_end'
   if((prev-temp0_temp0)>delta)&&(th*0.0625)!=85.0){
            ^~~~~~~~~~~
            temp_end
Spirtotron2RemXY:343:33: error: expected identifier before '(' token
   if((prev-temp0_temp0)>delta)&&(th*0.0625)!=85.0){
                                 ^
exit status 1
'prev' was not declared in this scope

Вот такая ошибка при замене

Изменено 14 апреля, 2022 пользователем andrei-a.80

[Artem90]

@andrei-a.80 переменная написана неправильно, и скобки нехватает после if. Должно быть так

if(((temp0-prev_temp0)>delta)&&(th*0.0625)!=85.0){

Изменено 14 апреля, 2022 пользователем Artem90
Опечатка

[tsava77043]

Цитата

if(((temp0-prev_temp0)>delta)&&(th*0.0625)!=85.0){

работает

Изменено 14 апреля, 2022 пользователем tsava77043

[Artem90]

@tsava77043 эта часть кода вообще не влияет на показания температуры, посмотри какое давление датчик показывает, кнопки +или-. Я с датчиками давления намучался, очень чувствительны к контакту.

[andrei-a.80]

51 минуту назад, Artem90 сказал:

@andrei-a.80 переменная написана неправильно, и скобки нехватает после if. Должно быть так

if(((temp0-prev_temp0)>delta)&&(th*0.0625)!=85.0){

Спасибо работает

[tsava77043]

да не посмотрел, что адрес bmp изменил для форума. у меня 180й (0x77)

[andrei-a.80]

09.04.2022 в 21:05, tsava77043 сказал:

Исправил в своем посте (от 29.03.2022) "филькину грамоту". Кнопки конечно же идут все на землю. Уважаемый @Nik02  если умеете читать схемы, то такие вопросы сами собой отпадают. Про подключение ардуиновских реле, BMP читаем в инете. Здесь форумчане приносят вклад в развитие темы, а не выносят на публику недовольство идеальности проекта.



//Немного дополнил код для себя. Изменения:

- добавил LED на D13. Горит при залёте ("!")

- добавил RemoteXY по блюпуп. . Пока не совсем информативное, т.к. триал-приложение дает пользоваться только 5 элементам (Верхний t_стаб, t_кол и снизу t_куб. Клапан откр/закр = зеленый/красный). Модуль BT подходит любой, подключается по TX/RX. При прошивки ардуины модуль следует отключить.

- прочие косметические мелочи



Spirtotron2RemXY.zip 7 kB · 5 скачиваний

Работает на hc 6, но дальность  действия  небольшая через две стенки не пробивает, еще вопрос что за цифры показывает если колонна не стабилизировалась(Верхний t_стаб) ? заранее спасибо



Изменено 14 апреля, 2022 пользователем andrei-a.80

[tsava77043]

Цитата

что за цифры показывает если колонна не стабилизировалась(Верхний t_стаб) ?

Это окно, которое просто выводит переменную prev_temp0, то есть предыдущую температуру датчика колонны.

Заметил одну особенность, если залетает при открытом клапане, то он аварийно не закрывается. В куске кода ищем про "!" и добавляем новой строкой RELAY_OFF;



Изменено 14 апреля, 2022 пользователем tsava77043

[Artem90]

@tsava77043 исправил работу клапана. В функции TempCheck, строчки RELAY_OFF  и HEAD_OFF не на тех местах.

Spirtotron2.0.2-220414a.zip

[tsava77043]

Цитата

Spirtotron2.0.2-220414a

Стабилизация хорошо отрабатывает? У меня не хочет. Висит на "-". Время сокращал.

Виноват. Стабилизация работает. Просто у кого-то режим "Дистил" был. (Перед публицакией комментария долго и упорно пытался понять. Даже EEPROM очищал.)

Спасибо!


Изменено 14 апреля, 2022 пользователем tsava77043

[Artem90]

Не помню писал в теме или нет, есть возможность принудительной стабилизации. Кнопки + и - вместе нажать.

[Михаил Лемуровв]

коллеги, а это  нано заменит или нет?
