Автоматика управления отбором по жидкости на основе Arduino

[Самоделкин56]

03.02.2017 в 14:20, VOLK EV сказал:

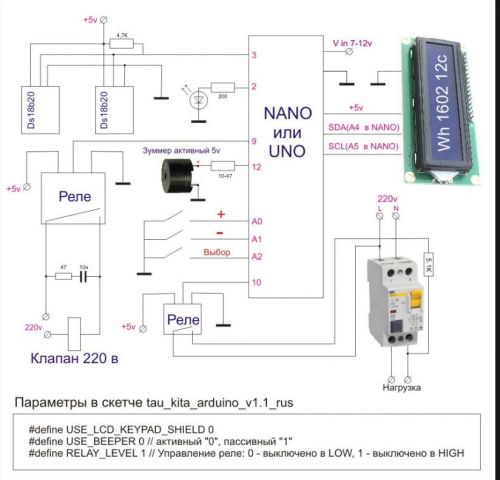

 Алексей собиралась по этой схеме;

А схема то отличается от схемы со второго поста ,кнопки подключены ни к тем пинам , значит и поправки в скетче есть .

Что то у меня кнопки как то странно работают , где подключаю + вроде как и не + , так же и с остальными кнопками .
Приходится методом тыка настраивать , провода менял местами на пинах А0,А1,А2 - ничего не меняется , может у меня в скетче что напутано сам ничего не трогал , скетч версии1.1.1 .

Вот так в моем скетче , подключение по схеме из второго поста .

Изменено 19 ноября, 2019 пользователем Самоделкин56

[Artem90]

Самоделкин56, то что ты выделил жёлтым не пины подключения а код который записывается в переменную при нажатии. Пины подключения сроки выше, в комментариях все написано. Можешь поменять в #define BUTTON_PLUS 16 на А0 что бы не путать

Изменено 19 ноября, 2019 пользователем Artem90

[Самоделкин56]

Artem90 , кнопки то у меня подключены по схеме со второго поста а работают не понятно как .
Коллеги , поделитесь безглючным и проверенным скетчем для Уно с выносными кнопками , буду очень признателен .

[митрик]

всё у тебя есть, посмотри в IDE какие пины прописаны на кнопки и подключи куда прописано .

на фотке выше 14,15,16 пины

[Artem90]

Самоделкин56, судя по тому что китаец пишет про твои кнопки в спокойном состоянии они притянуты к земле а при нажатии выдаётся 5в, те лог. 1 а нам надо наоборот. Попробуй 5в на кнопке соединить с землёй дуни, пин сигнала на соответствующий пин ардуино, вывод земля на кнопке не подключаем. Должно заработать

[evgeny_ch]

2 часа назад, Artem90 сказал:

Должно заработать

Очень сомнительно. Есть кнопки с герконами, а есть кнопки с датчиками Холла.

Инверсия питания убивает последние. Работать точно не будет, но для экспериментаторов нет преград..

Изменено 20 ноября, 2019 пользователем evgeny_ch

[Самоделкин56]

2 часа назад, Artem90 сказал:

Попробуй 5в на кнопке соединить с землёй дуни, пин сигнала на соответствующий пин ардуино, вывод земля на кнопке не подключаем. Должно заработать

Попробовал , совсем кнопки не работают как и было в начале , вернул как было заработали только со странным алгоритмом , а может так и должно быть не знаю .

При выборе режимов жму среднюю кнопку (А2) , выбираю режим кнопкой + (А0) этой же кнопкой листаю настройки , а регулирую значения больше - меньше кнопками (больше средней - А2) (а меньше А1 ) .

Режим тело - головы выбираются кнопками А1и А2 .

[Artem90]

1 час назад, evgeny_ch сказал:

Очень сомнительно. Есть кнопки с герконами, а есть кнопки с датчиками Холла.

Какие герконы, уж тем более датчики Холла. Обычные кнопки которые нихрена не стоят, китайцы их на плату паяют и за дорого продают. На плате виден стягивающий резистор между землёй и выходом. Самоё верное взять омметр и прозвонить выводы при нажатой-отжатой кнопке.

[Самоделкин56]

18 минут назад, Artem90 сказал:

прозвонить выводы

Прозванивал , при нажатой замыкает контакты землю и сигнал , но не работают кнопки пока +5 не подключишь .

[митрик]

Граждане, как поменять начальный режим с тела на головы ? Пересмотрел весь скетч , пытался разобраться и изменить в меру своего понимания , но пока не выходит

10 минут назад, Самоделкин56 сказал:

Прозванивал , при нажатой замыкает контакты землю и сигнал , но не работают кнопки пока +5 не подключишь .

Может ещё чего-то замыкается , проверь внимательно. Я проводом на землю замыкаю и работает

[Самоделкин56]

11 минут назад, митрик сказал:

как поменять начальный режим с тела на головы ?

Так вот же
volatile bool param_set = 0; // 0 - первый набор параметров, тело, 1 - второй набор - головы

[митрик]

менял , не пошло

[Самоделкин56]

17.11.2019 в 10:28, Artem90 сказал:

если как индикатор работы реле, то параллельно реле,

До реле - нагрузим пин , а после реле не получится , клапан то на 220В , как быть с индикацией работы клапана ?

[митрик]

через лампочку 15Вт включи его , будет меньше греться и индикация 100%

[Самоделкин56]

7 минут назад, митрик сказал:

через лампочку 15Вт включи его , будет меньше греться и индикация 100%

Да ну , стремно как то да и не безопасно , разбить ведь лампочку не сложно , надо светодиод .
А клапан и так не греется .

Изменено 20 ноября, 2019 пользователем Самоделкин56

[Artem90]

Самоделкин56, через резистор на 200ком. Только зачем все эти лампочки диоды, она же не гирлянда, клапан и так слышно как щёлкает.

Изменено 20 ноября, 2019 пользователем Artem90

[Самоделкин56]

30 минут назад, Artem90 сказал:

через резистор на 200ком. Только зачем все эти лампочки диоды, она же не гирлянда, клапан и так слышно как щёлкает.

Это после реле подключение через резистор 200кОм ? А вторую ногу куда вешать ?
В общем то так , по мне так со световой получше и видна из далека , а клапан можно и не услышать , если не рядом с колонной .

Изменено 20 ноября, 2019 пользователем Самоделкин56

[Artem90]

Ну параллельно обмотка клапана. Как в выключателе индикация сделана

Изменено 20 ноября, 2019 пользователем Artem90

[Самоделкин56]

12 минут назад, Artem90 сказал:

Ну параллельно обмотка клапана. Как в выключателе индикация сделана

А если подключение будет через оптосимисторный ключ ?

[Artem90]

Самоделкин56, да диоду фиолетово чем цепь замыкать я будет. А вообще на реле стоят индикаторные светодиоды, можно туда подпаяться, чтобы в высоковольтную часть нелазить

[Самоделкин56]

2 часа назад, Artem90 сказал:

на реле стоят индикаторные светодиоды, можно туда подпаяться,

На моем экземпляре реле установлен один светодиод , постоянно горит а при включении клапана гаснет , не вариант .

14 часов назад, Самоделкин56 сказал:

поделитесь безглючным и проверенным скетчем для Уно с выносными кнопками

Так никто и не откликнулся , видимо нет ни у кого безглючно работающего скетча .

[Artem90]

В теме выложены полностью рабочие и протестированные прошивки.

[Михаил Лемуровв]

коллеги,а можно как нибудь сделать что бы прибор включался в режиме отбора голов?

[Самоделкин56]

1 час назад, Artem90 сказал:

В теме выложены полностью рабочие и протестированные прошивки.

Да просто хотел сравнить свои настройки в скетче .

[митрик]

2 часа назад, Михаил Лемуровв сказал:

коллеги,а можно как нибудь сделать что бы прибор включался в режиме отбора голов?

я пытался изменить скетч , но , по причине отсутствия достаточных знаний или непонимания алгоритма , пока не выходит. Точнее , с голов якобы начинается , но что на самом деле делает прибор не понятно. Датчиков и реле нет , поэтому продолжу , когда появятся .

Мне вот другое интересно - в теме про спиртогон+РМВ описан очень хороший алгоритм работы , имхо , его чуть допилить и будет отличная автоматика. Жаль , что проект закрыт , а ТС давно не появлялся , чтобы поинтересоваться
