Автоматика управления отбором по жидкости на основе Arduino

[митрик]

02.10.2019 в 02:25, Artem90 сказал:

Прошивка изменена, датчики температуры на разных пинах,

Как я понимаю , в этом железе хватит места ещё на один канал для ЦП , только реле для клапана добавить , а остальное можно программно дописать ?

02.10.2019 в 02:25, Artem90 сказал:

режим дистиляции работает с кубовым датчиком

Что происходит по этому датчику , завершение процесса ?

02.10.2019 в 02:25, Artem90 сказал:

дополнительной кнопкой задаётся рабочая температура колонны.

Т.е. нужна ещё одна дополнительная кнопка ? Или это программное добавление ?

Читаю читаю , и не могу никак в кучу собрать мысли , что мне достаточно , СТХ или Адруину начать собирать ? На первый взгляд , простые задачи собираются в сомнительные решения . Никак не соображу ,как лишнего не делать/платить и ,чтобы хватило для моего нехитрого техпроцесса ?

[Artem90]

митрик, по железу ардуино хватит за глаза. Можно прикрутить кучу датчиков, температуры, давления, группу безопасности, фракционник...

https://forum.homedistiller.ru/index.php?topic=118518.0 готовое решение  с кучей хотелок, можно самому собрать.

У меня кубовый датчик как показометр на ректе, на дист. для завершения процесса.

Доп. кнопку ставил на первое время, не удобно, буду переделывать на автоматическую стабилизации.

[Artem90]

Ардуино чем хороша, куча готовых модулей, освоить не трудно, библиотеки готовые. Посмотреть, почитать и можно автоматику собрать не сложную быстро. Плюс ко всему тут и на хд код выложен свободно, бери изучай делай под себя.

СТХ законченное устройство с ограниченным функционалом, но для наших нужд хватает.

[митрик]

Граждане, подойдет ли Мега под этот проект? Мне её отдают с переходной платой , где-то ещё дисплей с шильдом есть , но человек не может найти

Мега 2560

[Artem90]

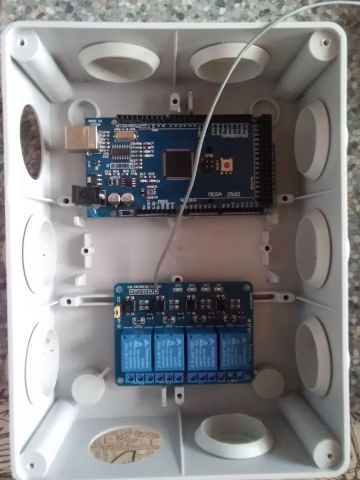

митрик, подойдёт, единственное, коробочку большую под автоматику надо, например такую

[митрик]

20 часов назад, Artem90 сказал:

коробочку большую под автоматику надо, например такую

коробка давно уже есть - там БП 12/5В и сборка реле времени для периодики

[митрик]

08.11.2019 в 01:55, Artem90 сказал:

подойдёт

А всё остальное железо то же ? Как прошивать , прогой с первой страницы , там можно Мегу выбрать ?

[Artem90]

митрик, шить лучше через ide пины и флаги подправишь.

[Самоделкин56]

04.10.2019 в 08:07, denco68 сказал:



На экране светится  полоска кубиков, ничего не происходит

Победил ?

У меня такая же проблема , прошивал по инструкции со 2го поста , на дисплее кубики , дисплей мыл спиртом .
Ума не приложу чего не хватает .

[митрик]

подключил экран 1602 к Меге , светятся квадратики в одной строке , крутил яркость, переискал и скачал кучу различных библиотек (удалял предыдущую и переносил новую ) , сменил адрес в скетче с 027 на 03F - эффекта нет . Видно, как Мега прошивается ( диоды мигают , прошиваю через IDE ) , но экран без изменений . Кроме экрана , ничего не подключено - жду посылку . Решил пока проверить Мегу и экран , а тут засада .

[митрик]

микросхема на переходнике I2C PCF8574T , промыл спиртом , соплей не видно . Изменений нет -верхняя строка квадратики яркие , на нижней они еле проявляются , экран на кручение резистора подсветки реагирует

04.10.2019 в 18:09, Artem90 сказал:

открываешь скетч которым будешь шить, в начале скетча ставишь флаги какой дисплей и уровень реле.

У меня в первой строке прошивки было #define USE_USE_LCD_KEYPAD_SHIELD 1

Я попробовал заменить на #define USE_LiquidCrystal_I2C 1 , выдаёт ошибку 'class LiquidCrystal_I2C' has no member named 'init' . Также если поставить #define USE_USE_LCD_KEYPAD_SHIELD 0

[митрик]

проверил i2c сканером , определил адрес 027 , загрузил несколько примеров , Hello worid пишет только Н , CustomChars перебирает в первой строке пункты ,как я понял , а во второй строке разные символы , латинский  и ещё какие-то несколько алфавитов . Как я понимаю , этот скетч рабочий , а в остальных что-то не стыкуется  с моим экраном

[DMaster]

Тоже столкнулся с такой проблемой, монитор порта показывает Т датчиков, но на экране- ничего, причем менял и ЛСД, и адрес ЛСД 0х27 и 0х3F - все бестолку. В чем проблема, х.з.

[митрик]

Попробовал повторно зашить версию 1.1 , по ходу ,что-то намудрено у меня с библиотеками .

УРААА !!! Победил экран !!! Вот с этой библиотекой он ожил  1473854197-3978.zip



Изменено 14 ноября, 2019 пользователем митрик

[DMaster]

митрик, а ты адрес в скетче менял на 0х3F, у тебя лсд вроде с адресом 0х27?

[митрик]

1 час назад, DMaster сказал:

а ты адрес в скетче менял на 0х3F, у тебя лсд вроде с адресом 0х27?

Нет , ведь

2 часа назад, митрик сказал:

проверил i2c сканером , определил адрес 027

Только значение экрана переключил на простой с кнопками и подобрал библиотеку , почитал внимательно ошибки , ругалось ,то на отсутствие , то на дублирование библиотек

[DMaster]

Я с твоей библиотекой тоже запустил, но пришлось менять адрес на 03F, а вот следующий файл прошивки ...stab fix, так и не работает экран, надо разбираться.

[митрик]

Читай внимательно ошибки в IDE , проверяй на примерах . Ещё в самой первой строке скетча , там где кейпад шилд, нужно поставить 0 вместо 1

[Самоделкин56]

Попробовал залить скетч через IDE , ошибку выдает

OneWire.h: No such file or directory

YES ! Победил.... 😀

Изменено 15 ноября, 2019 пользователем Самоделкин56

[Самоделкин56]

Не переключаются режимы почему то , выдает "Спиртогон версия 1.1" и "сохраняем" .... 😮

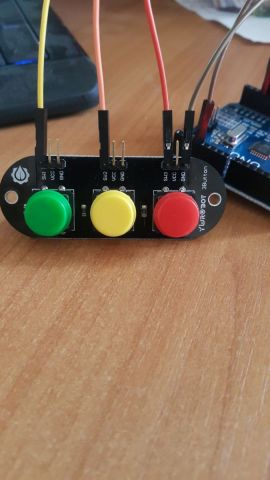

Догадываюсь что виной кнопки , вот такие у меня , наверное нужно подключить к ним +5V .



Изменено 15 ноября, 2019 пользователем Самоделкин56
Вставить фото

[митрик]

нужно в IDE посмотреть, какие пины прописаны и подключить соответственно

[Самоделкин56]

2 часа назад, митрик сказал:

нужно в IDE посмотреть, какие пины прописаны и подключить соответственно

Спасибо , посмотрел всё правильно подключено как и прописано в скетче .
Сейчас внимательно рассмотрел кнопки , на них резисторы установлены 3шт. по 10кОм , видимо схема подключения не много другая .

Изменено 15 ноября, 2019 пользователем Самоделкин56

[Самоделкин56]

Вот блин кнопочки купил ,оказывается теперь надо скетч под них писать , лучше бы лишнюю ардуинку прикупил .

Что то совсем тема не актуальна , только мы с Митриком и пишем .

[митрик]

У всех все уже работает . Кнопки прозвони , проверь и подключи нормально по схеме - я вообще проводом на землю замыкаю пины , и всё переключается . Реле , а главное, ds18b20 , нет у меня, так бы всё уже запустил , наверное. Вместо реле клапана симисторный ключ думаю прицепить , благо есть всё в наличии

[DMaster]

Я собрал почти всю схему за исключением УЗО на макетке, реле щелкают, датчики показывают Т, кнопки работают, осталось собрать все окончательно и закрепить на колонне. В этой версии автоматики не хватает датчика на ТСА, но я не такой спец чтобы дополнить скетч на третий датчик. Может кто-нибудь и возьмется усовершенствовать. Просто был случай, отключили воду, пока сообразил и выключил все, хорошо что недалеко был.
