Автоматика управления отбором по жидкости на основе Arduino

[gdv2002]

[b][member=Костян][/b], Ха-Ха-Ха! Но согласен ;)

На второй раз тему перечитываю, появились идейки в чем может быть проблема.

Сейчас на сутках, и так свербит, что мочи нет. Хотел ведь взять с собой все причиндалы, теперь до завтра буду на иголках сидеть!

[gdv2002]

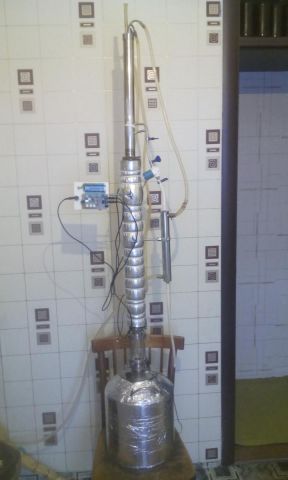

Привет всем, автоматика работает, клапан 12в управляется полевиком, стоит диод и конденсатор, для гашения помех.

В коробку не упаковал, пока нет подходящей.

Посоветуйте цикл отбора (открыт/закрыт) для моей колонны.

Параметры такие:

труба 38мм, димрот, царга 600мм с 4-мя мочалками "Чистюля". Скорость отбора 300-400 мл/час.

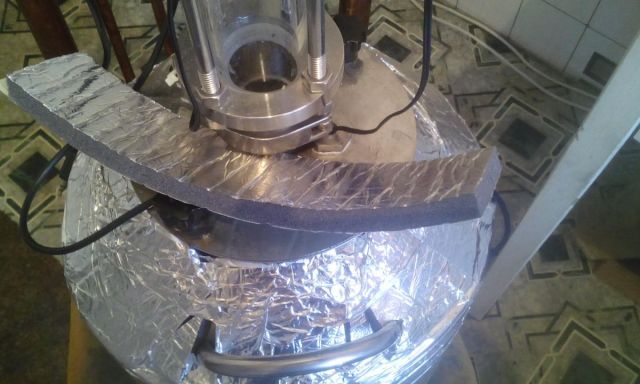

Нагрев электроплитка через регулятор мощности. Кубик утеплен в один слой утеплителя для бани 10мм (вроде Изолон), серый такой. Царга утеплена в два слоя, утеплитель для труб и тот же утеплитель для бани 10мм.

Сейчас на очереди сырец "Чача" на виноградных отжимках, остатки от вина Изабелла.

В пятницу хочу поставить перегонять, как с суток прийду.





[Костян]

      Антон, прогнал на Спиртогоне 4 ректификации. Всё норм, но донимает то, что "отваливается" датчик Т1. На секунду мелькает "-127" и продолжается отбор, но уже с



декрементом. Так происходит с периодичностью 15-20 мин. Перематывал колонну, менял ДС-ки, не помогло. Программно может можно что подправить?

[gdv2002]

Гоню сейчас на Спиртогоне. Выставил отбор 0,7 х 15с, потихоньку щелкает-капает. Утром посмотрим что накапает.

[bigson]

Программно может можно что подправить?

Проблема в помехах, тут причину искать нужно а не заглушки программные корячить...

Приемы борьбы с помехами из ветки все опробованы?

Начать советую с питания: заземление куба и колонны?, соединен ли минус источника питания с заземлением?, стоят ли помехоподавители на релях и клапанах?

Изменено 26 октября, 2017 пользователем bigson

[alexkostroma]

Начать с блока питания... Какой?

Имеется ли заземление куба и колонны?

[Both]

[b][member=capsolo][/b],хотел вас попросить может вы обновите на первой странице список который надо закупить?

Просто сам и многие новички может рады были бы купить все оборудование, но на предыдущей странице  коллега выложил перечень товара его сразу начали поправлять что лучше взять твердотел и т.д. Реально сам полный ноль в электронике и боюсь заказать что то не то, даже не из-за денежного вопроса, а из-за сроков доставки.

[gdv2002]

[b][member=Both][/b], вопрос очень непростой с одной стороны, и проще нет с другой!

Поясню:

какую ардуину брать, УНО, НАНО, ПРО-мини...???

какой клапан,12в, 220в, пластик или нержа???

какие кнопки, под пайку, на корпус или еще какие...

ход мысли понятен?

Нет однозначного ответа, каждый подбирает что-то под себя, что есть или что проще достать.

Общий список перечислен, остальное ньюансы.

[Both]

какую ардуину брать, УНО, НАНО, ПРО-мини...???

Вот как раз бы новичку это и было бы интересно узнать. На хд все под мегу. Здесь вроде как уно на первой странице, но в последющих постах пишут что лучше бы нано...как понять что из этого выбрать?



какой клапан,12в, 220в, пластик или нержа???

Клапан нержа 220 В



какие кнопки, под пайку, на корпус или еще какие...

Я думаю когда и так колба трясется в виде незнания то лучше чтобы меньше запарок в виде паяльника

[gdv2002]

Вот как раз бы новичку это и было бы интересно узнать

УНО и НАНО одно и тоже, разница в размерах, а функционал одинаков. Зачем пихать большую плату, если можно маааленькую поставить?!





Клапан нержа 220 В

Ну вот, значит для управления им уже нужно доп. реле, электромагнитное или твердотельное - дело личных предпочтений. Со своей стороны посоветую шилд реле сразу на два канала, один будет управлять клапаном, а второе реле - аварийным отключением.





Я думаю когда и так колба трясется в виде незнания то лучше чтобы меньше запарок в виде паяльника

Все равно не получится, что-то спаять все же прийдется.

Изменено 27 октября, 2017 пользователем gdv2002

[Both]

[member=DMaster], Сергей в окончательном варианте автоматики Спиртогон+РМВ пришлось уйти от УНЫ с шильдом - пинов не хватило.

Момент номер один который можно вкорячить в первоначальную инструкцию дабы не  вводить в заблуждение.

Все таки НАНО про УНУ забыть.



Шилд реле на два канала это вот эта штукенция?

[attachment=35266:Шилд реле на два канала.jpg]

Изменено 27 октября, 2017 пользователем Both

[gdv2002]





Шилд реле на два канала это вот эта штукенция?



Да он, сразу на клапан и стоп будет по релюхе. С твердотелками не сталкивался, сказать ничего не могу, но не люблю я заводить в низковольтные схемы, высоковольтные цепи, но это сугубо мое отношение.

Вырисовывается пока:

НАНО, реле-шилд.

Что с экраном? Раз с паялом туго, может стоит шилд с кнопками взять - и экран и кнопки сразу. Но по моему он несколько не удобен

[Both]

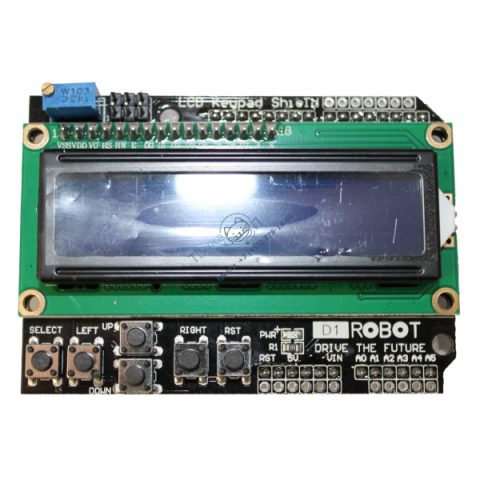

шилд с кнопками

И это вот такая штукенция



Далее по списку датчики температуры тут вроде все попроще, просто поиск на али ds18 выдает их.



Как это все в кучку собирать? плата или может уже есть какие то гребенки?

Изменено 27 октября, 2017 пользователем Both

[hardvik]

[b][member=Both][/b], На фото лсд кей шилд. Во втором посту есть две схемы с разными дисплеями и кнопками. Этот подключается по нижней и в описании написано на какой пин. И взять лучше нано.

[Both]

С нано мы уже определились, сейчас уже похоже определились с экраном. Что ещё надо?

[gdv2002]

Словил странный но неприятный глюк. Правда еще вчера, но не придал значения, а сегодня озадачился.

Вчера так было. Разогнал аппарат, выставил режим головы, значек ^ горит, а автоматика кричит про залет и снижает отбор! Выключил-включил еще раз режим голов и все в порядке. А вот сегодня столкнулся при отборе тела, точнее при дожиме хвостов. Смотрю, температура за дельту ушла, а прибор работает в обычном режиме, горит значек - . Включил режим голов - сразу заорала о залете. Переключил в режим тело снова - загорелся значек залета ! и автоматика заработала в нормальном режиме. Прошивка 1,1.

Завтра на 1,1,1 прошюсь.

[eson]

УНО и НАНО одно и тоже,

не совсем, главное отличие, как уже писал, только на редких UNO разведены А6 и А7. Можно конечно подпаяться прямо к чипу.

[gdv2002]

 только на редких UNO разведены А6 и А7



Есть такое дело, получается НАНО более функциональная, а сама гораздо меньше.

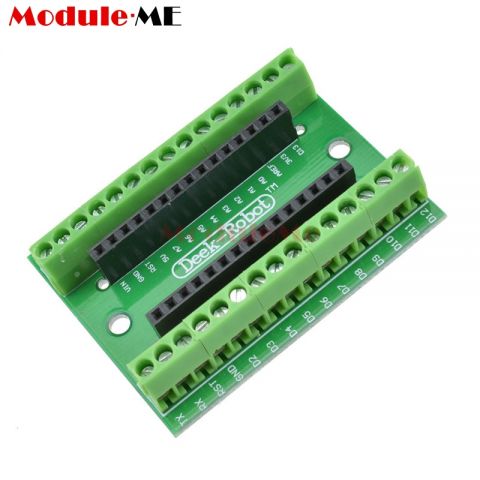

Такую шилду нашел для неумеющих паять.

https://ru.aliexpress.com/store/product/Nano-3-0-Nano/2178016_32675217042.html

[capsolo]

Все таки НАНО про УНУ забыть.



Чем хороша уна - на нее шильдец идет с кнопочками и экранчиком - меньше паять. Но там возможностей меньше по свистелкам и пыхтелкам.



В целом я перечитал материал и оценил его как достаточный для сборки Спиртогона по схеме. Если не хочется паять можно сделать автоматику попроще с одним градусником

https://forum.grainwine.info/index.php/topic/685-avtomatika-upravlenija-otborom-po-zhidkosti-na-o/



А если хочется полноценной автоматики и есть паяльные возможности можно собрать себе полуавтомат или даже полный автомат на спирт с переключением фракций

https://forum.grainwine.info/index.php/topic/1166-spirtogon-rmv-k/

Изменено 30 октября, 2017 пользователем capsolo

[saniaxxx]

Такой вопрос, вместо Uno подойдет Leonardo ?

[Миша Z]

подойти то подойдет, но зачем?

[gdv2002]

[member=saniaxxx], нана самое оно

[Artem90]

Приветствую всех. Собрал спиртогон на Меге2560, кейпад шилд оказался битым, поэтому был распаян и lcd был подключен напрямую(I2C у меня нет), биппер взял из старого бесперебойника (390-0004), три кнопки и релейный модуль. При пробных запусках макета, все работает чётко, кроме: 1. при залете после пяти громких пиков биппера, остаётся постоянный еле слышный писк. 2. при установке дискремента 99 при залете отбор не падает в 0 (было 216 стало 2) и реле финиша не срабатывает, хотя клапан уже не открывается. Так же при выставлении параметра клапан не отображаются тысячные( еле различимая цифра)

Изменено 10 января, 2018 пользователем Artem90

[capsolo]

[member=Artem90],
Артем, хорошо, что все получилось! Отвечаю по пунктам:
1) Стоит попробовать переехать бипером на другую ногу. Возможнотконкретно с этой ногой не все хорошо. Можноеще попробовать перед бибиканьем обьявлять ногу аутпутом а после инпутом.
2) верно. Тут логическая ловушка. На такой короткий период клапан никогда не откроется, автоматика будет думать что отбирает и ждать нового залета. Предлагаю сразу 100 декремент поставить. Если прошивка не подволяет - поправь в коде - я тоже у себя поправлю.
3) я даже и не предполагал, что тысячные будут использоваться и отображаться. Открытие клапана регулируется с шагом 0.1, как ты заметил. То есть не вижу ничего страшного, что не отображается то, чего не получится отрегулировать. Изменено 11 января, 2018 пользователем capsolo

[0leg]

Очень понравились мини кнопки фиксирующиеся на лицевой панели из этого поста https://forum.grainwine.info/index.php/topic/908-avtomatika-upravlenija-otborom-po-zhidkosti-na-o/page-53?do=findComment&comment=265604



может кто ссылкой на них богат, а то я на лицо меньше таких https://ru.aliexpress.com/item/5pcs-5mm-Momentary-Push-button-Switch-Press-the-reset-switch-Momentary-On-Off-Push-Button-Micro/32807313291.html?spm=a2g0s.8937460.0.0.tRkrTI не нашел(((
