Автоматика управления отбором по жидкости на основе Arduino

[gdv2002]

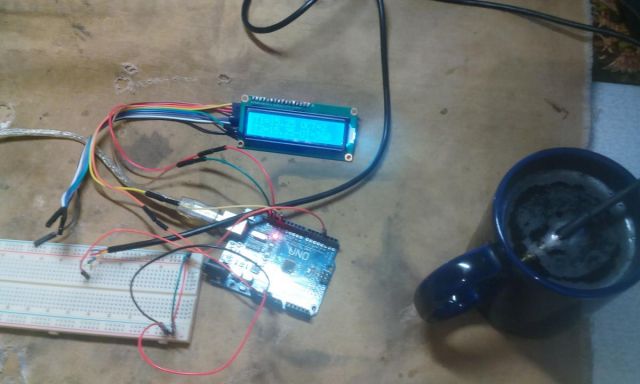

Мля! На УНО все пашет как надо!

Вычитал подобных случаев дофига в инете, но там проблема озвучена, а решений и ответов нет!

Кто шил нану и заработало, какой версией ИДЕ шили, какие библы ставили????

[Костян]

    Я прошивал 1.6.8

[gdv2002]

В программировании я долбандян, и пожалуй уже не научусь, но связист старый!

Поэтому вооружившись ЦЕшкой стал прозванивать платы УНО и НАНО.

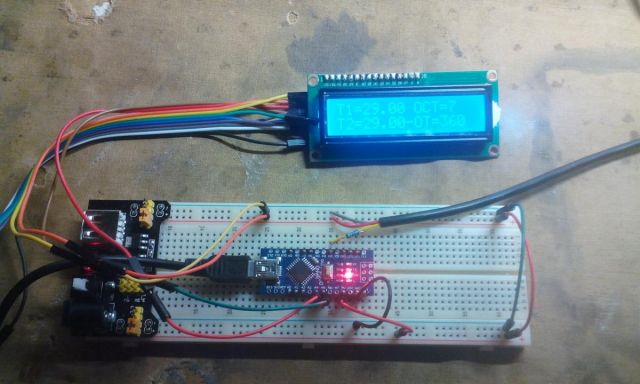

В УНО 3-й контакт платы соответствует 1-му пину контроллера, а вот в НАНЕ 1-й пин контроллера - это 6-я ного платы, с маркировкой D3.

Путаница из-за схемы во втором посту, там указаны пины без из назначения (D3,D2,D12 и пр.). Как все обкатаю сделаю нормальную схему.

Изменено 16 октября, 2017 пользователем gdv2002

[Bиkтop]

Вроде все делаю правильно, но что-то не хватает мозгов. Есть ардуино Нано и дисплей 1602 с I2C. нашел адрес порта своего дисплея LiquidCrystal_I2C lcd(0x3F, 16,2); поменял веделенный элемент с 0х27. все равно не хочет показывать, только светится. Куда копать?

[capsolo]

[member=Bиkтop], подстроечный резистор крути

[Bиkтop]

[member=Bиkтop], подстроечный резистор крути

Не в резисторе дело, я библиотеку нормальную поставил и простой скетч залил, все показывает, а тут адрес поменял а что-то не хочет работать, видимо где-то ещё  сидит засада.

[capsolo]

[member=Bиkтop], значит скетч берет старую библиотеку. Библиотеки хранятся в трех местах: где софтина встала, в личных файлах пользователя и рядом со скетчем Изменено 16 октября, 2017 пользователем capsolo

[Bиkтop]

Запусил, блин. вы конечно спецы, но для простых людей можно было коментарий написать, в первой строке #define USE_LCD_KEYPAD_SHIELD 1 поменять на 0 и все.

Библиотеку выложу рабочую, может кому пригодится, а то на первой страничке битая ссылка.

LiquidCrystal_I2C.zip

[capsolo]

Виктор там комментарий вроде был рядом с ключом уно или нано. Нет что ли? Вернусь с отдыха - облагорожу. Не было запросов раньше.

Изменено 16 октября, 2017 пользователем capsolo

[Bиkтop]

Виктор там комментарий вроде был рядом с ключом уно или нано. Нет что ли? Вернусь с отдыха - облагорожу. Не было запросов раньше.

Комментарий есть, это уже понимаешь позже. Надо как то попроще написать что-ли, тем более hex сначала заливал, думал быстрее и попроще будет. а в них не посмотришь.

[gdv2002]

[b][member=Bиkтop][/b], наверное подразумевается некоторые знания Ардуино, даже уверен. Каждая платформа хоть чуток, но отличается, тут универсальный скетч/схему не сделаешь. Это на контроллере собирать самим, тогда и прошивка будет одна для всех. Зато мозг потренировал, и я тоже :) :) :)

[capsolo]

Есть проект на sth0024. Готовое устройство. Шьешь и пользуешься. Без метаний души зависит от того, что хочется, и сколько времени есть потратить разобраться. Если мало Спиртогона - есть проект "Спиртогон+РМВ-К". Ребята собрали - пользуются. Я себе собрал на 2 фазы Спиртогон с РМВ. Вторая на твердотельном реле. Все темы мои есть на этом форуме. Что то не найдется или какие-то вопросы - пиши в личку.

Изменено 16 октября, 2017 пользователем capsolo

[gdv2002]

Подскажите, почему могут датчики прижатые друг к другу показывать разную температуру, "дельта" от 0,6 до 1,5 С, понятно что стабилизации колонны типа нет и диод постоянно моргает, то чаще, то реже

Пока гоняю на коленке, без подключения к колонне, надо разобраться еще, отладить плату, чтобы все красиво было

Изменено 20 октября, 2017 пользователем gdv2002

[texnar]





почему

До хрена почему

1 датчик неисправен

2 линия и помехи

3 неисправен контроллер

4 для этого типа датчиков норма

5 еще 100 причин



Ты бы хоть датчик и его исполнение назвал а то совсем ни о чем

[gdv2002]

[member=texnar],  На фотках выше, китайские датчики в гильзах.

Сейчас "вогнал колонну" в рассинхрон, а клапан один черт щелкает, т.е. отбор идет. Бум разбираться....



[texnar]





, китайские датчики в гильзах



DS18B20? Проводов сколько? Ну скорее всего они раз спиртогон ...Контакт скорее всего Попробуй утеплить

[gdv2002]

Скажем честно это пока не особо волнует, не работает порог отсечки по температуре. выставил предел остановки в 33С, на термометре 42, а отбор идет и пофиг. В режиме ректа декремент тоже не срабатывает, не происходит снижения отбора и остановки

[Костян]

    Судя по картинке, у тебя Спиртогон не вошёл в режим стабилизации, поэтому не срабат старт-стоп и остальные функции. Проблема проверяющих Спиртогон "на столе"

[gdv2002]

[member=Костян], а в чем причина проблемы, ведь типа все нормально, теперь уже и датчики "засинхронились", а заветная звездочка на экране не появляется.



[Костян]

       Смотри, в скетче прописан алгоритм вхождения в режим стабилизации-неизменная дельта м-ду датчиками в течение 20 минут (1200000 мс). Запасись терпением, 20 минут и готово! Я, чтобы устаканить Т, приматывал датчики рядом на стояк отопления рядом с раб столом. Отопление уже дали? - вот и отлично, заодно помониторишь Т батарей



       Себе в скетче изменил время вхождения в режим на 10 минут - 600000 мс

[gdv2002]

Вроде 20 минут прошло уже. А что отбор все это время идет, вроде не должно так быть?

[Костян]

      Потерпи, должна появиться. Главное - зафиксируй Т датчиков, как на колонне. Ну, можно дельту в настройках поставить побольше (для проверки)

[gdv2002]

Застабилизировалась, но минут за 30. Только датчик под куллер бука сунул, сразу зуммер запищал и отбор встал, диод загорелся. Теперь жду опять стабилизации и начала отбора.

Странно, в скетче выставил период стабилизации в 300000.

[gdv2002]

Залил скетч 1,1, датчики кажут синхронно, режим стабилизируется, но вот дальше...

Пальцем грею один датчик, дельта уходит, отбор перекрывается, появляется значек на экране - , пищит зуммер. Убираю палец, режим стабилизируется, появляется звездочка на экране, НО отбор не возобновляется, ОСТ кажет 0, ОШ-1 и все. Ждал час - отбор не включается.

Есть какие идеи по этому поводу???

[Костян]

      Не понятно, что делать дальше - перезагрузись (с)
