Автоматика управления отбором по жидкости на основе Arduino

[capsolo]

[member=kirka], привет Кирилл. Я уже все забыл. Решил, что спиртоварки с управлением мощностью, разделением по фракциям и безопасностью будет в самый раз.

[kirka]

[member=capsolo], про безопасность согласен, я так и не стал програмером, РМ вопрос так и остался у меня не решенным полностью, мой РМ с магнита врёт безбожно, тот что собрал от коллеги на дуне чот мною так и не понят, хотя и арбайтн, но тему температура/давление/дельта/поправка/навалка никто ещё не довел до ума.

[capsolo]

[member=kirka], ты с соседнего форума с темы сделал? РМ на ардуино про мини? Есть тема для тех, кто почти ничего не понимает, как я :) Называется PZEM-004T. Она просто тебе рассказывает вольтаж, мощу и ток по уарту. А ты двигаешь задержку открытия симистора от нуля по прерыванию от детектора нуля. Можно даже линейно, без всяких ПИД, ибо все происходит 100 раз в секунду. Тестили с Бигсоном от 6 ватт до 2 кВт. Ваще огонь с точностью до ватта. Есесно если пользователь вмешивается и ставит совсем другую мощность - надо по таблице определить примерно куда вставать, а потом подтянуть.



У тебя давление вторым идет в списке. Ты атмосферное имеешь в виду или в кубе?

Изменено 17 июня, 2017 пользователем capsolo

[kirka]

[member=capsolo],а чем закончилось с PZEM?

[DMaster]

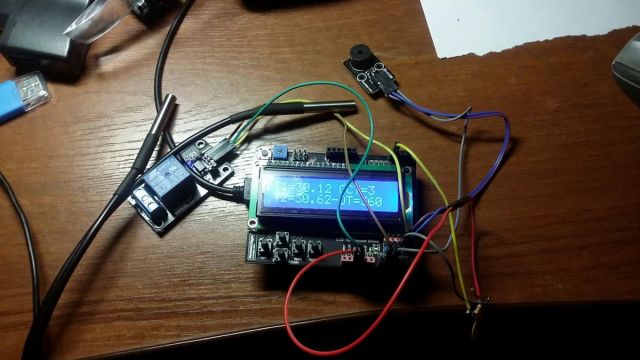

Всем привет! С помощью форума собрал вторую автоматику на UNO, теперь осталось в коробку всё собрать. Первый вариант на STH0024 собрал себе и товарищу работают постоянно, но вот увидел тему и заясило. Теперь осталось ещё дождаться РМВ-К от Вольки и собрать всё до конца.

[capsolo]

[b][member=kirka][/b], да не закончилось. Работает ПЗЕМа. Буду использовать в топовой автоматике. Можешь 061 взять, она в коробочке с экранчиком. Подключаешь до РМ датчик тока и смотришь сколько забирает тэн.

[b][member=DMaster][/b], Сергей в окончательном варианте автоматики Спиртогон+РМВ пришлось уйти от УНЫ с шильдом - пинов не хватило.

[DMaster]

Да уже приобрел НАНО, пока получу от Вольки РМВ.





[member=DMaster], Сергей в окончательном варианте автоматики Спиртогон+РМВ пришлось уйти от УНЫ с шильдом - пинов не хватило.

[gdv2002]

Коллеги, помогите опредилиться со схемой и прошивкой автоматики.

Тема большая и всяких схем куча.

Мои и.д.:

Колонна - вертикальная клюшка, на отборе сейчас игольчатый кран.

В наличии имеется Ардуино нано (есть и уно), несколько датчиков DS18B20, дисплей и с шиной I2C и без нее, клапан на 12в, упрявляться будет через полевик.

Блоки питания, кнопки и прочая мелочевка тоже в наличии. С паяльником дружу, а вот с программированием не очень.

Буду очень признателен за сборочною схему и скетч для Ардуины.

[hardvik]

[member=gdv2002],Ну так во втором  посте все есть. И схема и список деталей и прошивки и как прошить. Только у тебя вместо реле полевик будет подключен.

Изменено 9 октября, 2017 пользователем hardvik

[gdv2002]

Прошиваю НАНО через икслоадер из 2-го поста темы. Размер хекс файла 54 971 байт, а прошивается 19 536 байт. Так и должно быть?

Пока недособирал все. Готовлю платку в небольшой корпус с Али 100х60 мм, подробности позже, пока с ардуиной разобраться надо.



[gdv2002]





Для экранов с контроллером I2C на чипе pcf8574at необходимо использовать библиотеку LiquidCrystal_I2C по ссылке. http://iarduino.ru/l...2804633-962.zip стоковую библиотеку при этом надо удалить из библиотек.



Перевыложите пожалуйста эту библиотеку. У меня походу в ней проблема, на экране только верхняя строка из квадратиков и все.

Буду пробовать шить через Студию.

[_Alex_]

[member=gdv2002],отсюда попробуй библиотеку http://www.2150692.ru/faq/product/view/15/45

[gdv2002]

[b][member=_Alex_][/b], сейчас на сутки заступил, тут инет очень странный, по твоей ссылке не открывает. Завтра из дома попробую.

[hardvik]

[b][member=gdv2002][/b],Резистор переменный крутил на дисплее? Это контрастность. Бывает задран в край и светит квадраты.

[gdv2002]

[b][member=hardvik][/b], конечно крутил. Грешу на библу. У меня все из Китаю, а шил готовой прошивкой - писал выше.

Посмотри по размеру прошивки, пару постов выше, может это ноут у меня косячит.

[hardvik]

[member=gdv2002],Да я вообще с компа не смог зашить. У меня ошибка компиляции постоянно выскакивала из за библиотек кривых и виндоса 10.. Ты тоже проверь перед шитьем. Попробуй скомпилировать. Я до сих пор на 1.3 сижу. Мне Антон уже готовую скидывал. Как шил не помню.

Изменено 13 октября, 2017 пользователем hardvik

[gdv2002]

Я обычно все прошиваемое компом шью, но на нем теперь дети плотно присели, да и вытаскивать его у них из комнаты неохота было, да видать прийдется.

[eson]

[member=hardvik], конечно крутил. Грешу на библу.

Возможно адрес платы I2C дисплея 3F.  Надо строчку  в скетче "LiquidCrystal_I2C lcd(0x27,16,2);" изменить на "LiquidCrystal_I2C lcd(0x3F,16,2);"

[hardvik]

[b][member=eson][/b],Да нет, там с 10 закидон был. Пришлось старый комп с семеркой из под кровати тащить. На нем прошил. До сих пор работает без единого сбоя. Только раз транзистор управления клапаном сдох. Хорошо сгорел, а не на пробой, клапан просто закрылся. С тех пор перешол на клапан на 220 и управление симистором.

[gdv2002]

Только раз транзистор управления клапаном сдох.

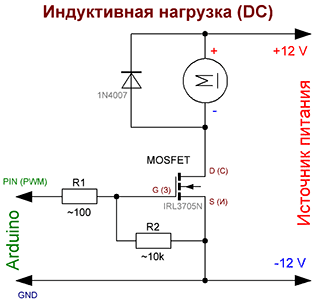

По такой схеме делал?

Я радиатор не ставлю, а надо, сильно греется?

[alx_sun]

Доброго здравия. Хочу заказать основное из поднебесной.

Проверьте, если не трудно :

1. https://ru.aliexpress.com/item/high-quality-UNO-R3-MEGA328P-CH340-CH340G-for-Arduino-UNO-R3-USB-CABLE/1939497247.html?spm=2114.03010208.3.19.mawn8i&ws_ab_test=searchweb201556_8,searchweb201602_1_10039_10037_507_10032_10020_10017_10021_10022_10009_10008_10018_101_10019,searchweb201603_9&btsid=6f56bc3c-3a55-4e50-9785-ced30a131e1b

2. https://ru.aliexpress.com/item/IIC-I2C-1602-Serial-Blue-Backlight-LCD-Display-ForArduino-2560-UNO-AVR-A004/1948246379.html?spm=a2g0v.10010108.1000014.2.7011957bpM40ql&traffic_analysisId=recommend_3035_null_null_null&scm=1007.13338.80878.000000000000000&pvid=48eff269-bc6f-4e01-b2d6-f69c4d2cae0f&tpp=1

3. https://ru.aliexpress.com/item/AC-DC-Converter-5W-1A-90-240V-to-5V-Power-Supply-Buck-Step-Down-Module-Switching/734276309.html

4. https://ru.aliexpress.com/item/Acs712-load-cell-cx-31-vw-Hc-sr501-Passive-Buzzer-Module-For-arduino-car-liquidificador-ultrasonic/32720786204.html?spm=a2g0v.search0302.3.2.rfZC2c&ws_ab_test=searchweb0_0,searchweb201602_0_10051_10050_10053_10052_10338_10536_10055_10099_10054_10211_10056_10059_10532_10534_10533_10060_100031_10107_10307_10341_10065_10142_10340_10068_10343_10342_10301_10103_10345_10102_10344_10073_10152_10151_10110_10154_10079_10112_10078_10111_10155_10114_10312_10113_10314_10313_10080_10082_10081_10084_10083_10129_10128_10125_10169-10110,searchweb201603_0,ppcSwitch_0&algo_pvid=adb56182-e8a2-4175-aaca-c47446012334&algo_expid=adb56182-e8a2-4175-aaca-c47446012334-0

5. https://ru.aliexpress.com/item/Free-Shipping-1PCS-Digital-Temperature-Temp-Sensor-Probe-DS18B20-For-Thermometer-1m-Waterproof-100CM/32522322459.html?spm=a2g0v.10010108.1000014.16.3933c011XTujLP&traffic_analysisId=recommend_3035_null_null_null&scm=1007.13338.81646.000000000000000&pvid=4686bbb6-3f74-46d4-b32f-35667d052135&tpp=1

6. https://ru.aliexpress.com/item/3-Bit-3-color-High-Keypad-Button-Module-For-Arduino-Electronic-Blocks/32511222803.html?spm=2114.03010208.3.1.oZAXx6&ws_ab_test=searchweb201556_8,searchweb201602_1_10039_10037_507_10032_10020_10017_10021_10022_10009_10008_10018_101_10019,searchweb201603_9&btsid=47c101f7-55c3-4e0b-b708-375d4da72b33

7. https://ru.aliexpress.com/item/Free-Shipping-1-Channel-Supports-High-and-Low-Trigger-5V-Relay-Module-with-Optocoupler/32456786692.html?spm=2114.03010208.3.49.x3XqwY&ws_ab_test=searchweb201556_8,searchweb201602_1_10039_10037_507_10032_10020_10017_10021_10022_10009_10008_10018_101_10019,searchweb201603_9&btsid=bb909ce4-f578-4752-a847-208678fbcd08

8. https://ru.aliexpress.com/item/SYB-170-Mini-Solderless-Prototype-Experiment-Test-Breadboard-170-Holes-Tie-points-35-47-8-5mm/1796710748.html?spm=2114.03010208.3.38.Symzoi&ws_ab_test=searchweb201556_8,searchweb201602_1_10039_10037_507_10032_10020_10017_10021_10022_10009_10008_10018_101_10019,searchweb201603_9&btsid=137af3c5-a795-4aa1-96eb-199d8204a9b8

Заранее Спасибо ))

Изменено 13 октября, 2017 пользователем alx_sun

[gdv2002]

[b][member=alx_sun][/b], вроде норм, только проводков для макеток нет.

Макетку я типа такой покупал, сразу с проводками и преобразователем питания.

https://ru.aliexpress.com/item/15982-Free-shipping-MB102-830-Point-Solderless-PCB-Breadboard-with-65pcs-Jump-Cable-Wires-and-Power/32359686534.html?spm=a2g0v.10010108.1000014.8.74e2d37513UC0i&traffic_analysisId=recommend_3035_null_null_null&scm=1007.13338.80892.000000000000000&pvid=6ca6fc62-f561-4b7c-b987-0c048133749b&tpp=1

И вместо ардуины уно, я бы взял нано, она маленькая, а функционал тот-же.

[Костян]

По такой схеме делал?

Я радиатор не ставлю, а надо, сильно греется?



  У меня так, не греется вообще

[capsolo]

[member=alx_sun], привет Александр. Я бы заместо релюшки взял твердотелку. Шуму от нее меньше. По типу какой-то такой:

http://s.aliexpress.com/zArqiENv
[member=gdv2002], по поводу экранчика - там всего две причины, если исправен: подстроечник яркости выкручен или адрес в скетче не тот. Адрес можно узнать при помощи скетча i2c scanner, а когда скетч тебе расскажет по каком адресу экранчик впишешь его в спиртогон зальешь и покрутишь подстроечник. Все появится.

[gdv2002]

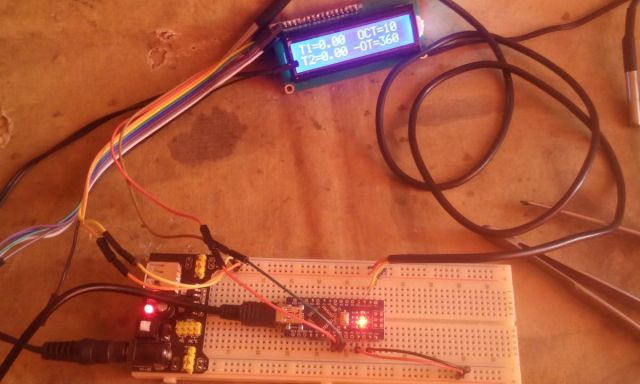

Поменял в скетче адрес на 2х3F и увидел заветное "Спиртогон 1.1"!

Но теперь другая проблема, подцепил 1 датчик, но на экране 0 градусов. Библиотеку из 2-го поста прицепил. Перепробовал все имеющиеся 3 датчика, которые покупал у разных продавцов.  Подскажите куда дальше копать?
