Автоматика управления отбором по жидкости на основе Arduino

[bigson 97]





кстати Антоху сегодня на Хд забанили

Едрит так вот ну!!! Видимо совсем без народной автоматики тот форум оставить хотят...





опять советуют проходить мино.

Ты бы не ерепенился так... Тебе даже режимы подсказали, обьяснили почему так происходит (не дожимает автоматика), а ты "буку" включил... Лучше Поделись наблюдениями своими, от этого есть польза...

[capsolo 658]

[member=bigson], да я туда все равно ничего не выкладываю....

[kirka 24]

Тебе даже режимы подсказали, обьяснили почему так происходит

, Сань да вирус с ХД, похоже, я не обижаюсь совсем с того, зачем лишнее это, передряги не мой принцип имхо. Только вперёд и все тут.

[capsolo 658]

Сбылась мечта идиота! Теперь могу делать любые морды.

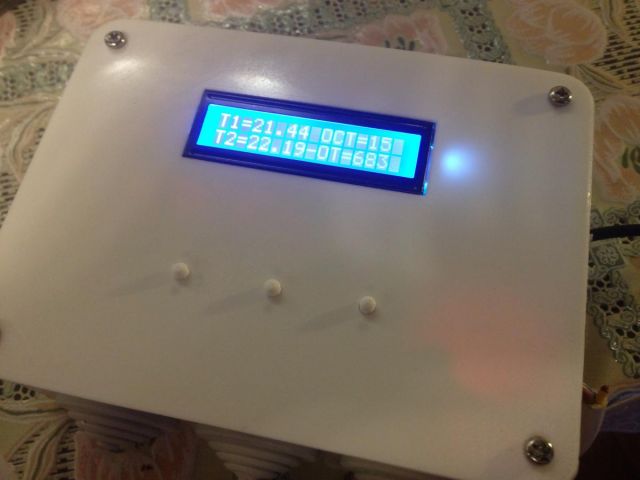

Спасибо коллеге eson за всестороннюю и очень грамотную помощь в подборе, настройке и освоении 3д принтера!

[capsolo 658]

[serafh 422]

[b][member=capsolo][/b],

Здорово!

Больше фантазий и экспериментов.

[brig62 8]

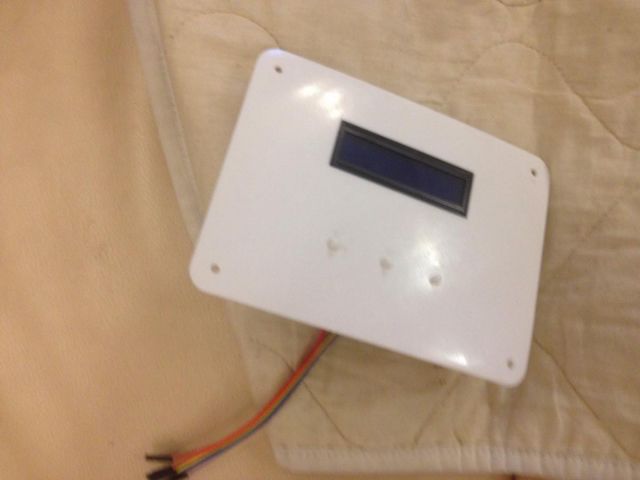

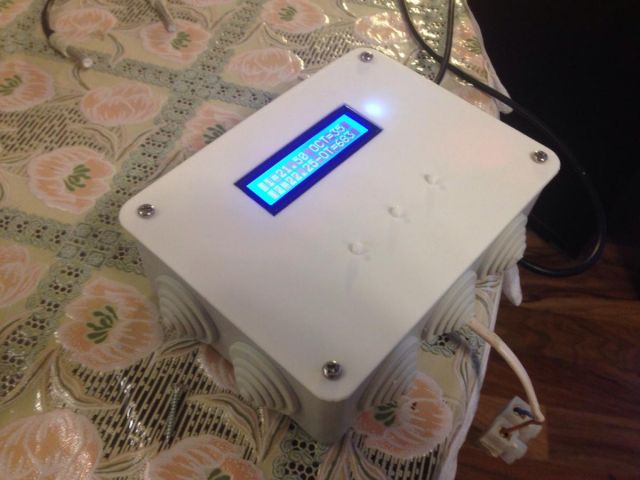

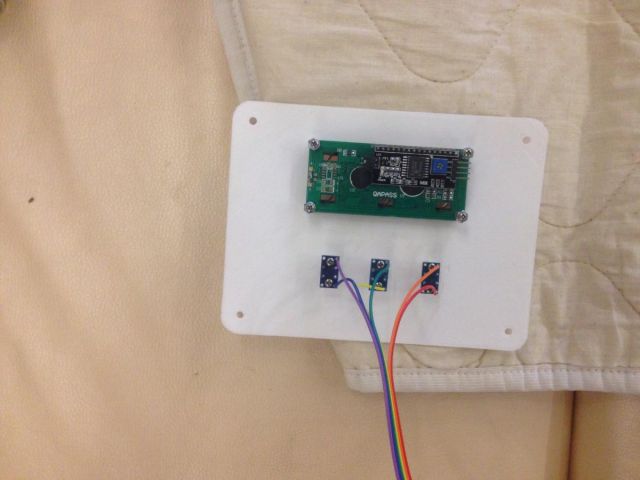

[member=capsolo], Наверное не только морды, но и корпуса можно под размер? С крепежными элементами. Сразу например под Нано места для саморезов. Для реле и тд.

А если такие профили использовать? Дно и лицевую панель на принтере. Загляденье будет.

Изменено 8 июня 2017 пользователем brig62

[qwest_ans 26]

Доброго дня всем,  а у меня возник вопрос - а возможно сделать подключение 1602 напрямую, без I2C, как в "Регулятор напряжения и тока на Arduino Pro Mini"

(LiquidCrystal lcd(11, 10, 12, 13, 14, 6); // (RS, E, DB4, DB5, DB6, DB7) // Для подключения ЛСД экрана напрямую)

Вопрос возник потому что хочу сделать на про мини, она есть у меня, и нет модуля I2C?

[capsolo 658]

[member=brig62], все можно, что можно в 3д каде спроектировать. Если серийное устройство - можно и потратить время. Я же себе стоечек распечатал: накручиваешь на платку стоечки саморезиками, потом дно стоечек смазываешь клеем и устанавливаешь на дно корпуса. Получается по месту и с возможностью платку открутить если что.





хочу сделать на про мини, она есть у меня, и нет модуля I2C?

Для начала тебе памяти на скетч не хватит. На промини 16к только, а сейчас скетч занимает 23+к

Если будешь использовать уно или нано - то ориентируйся на схему LCD keypad shield. Если планируешь потом апгрейд для сопряжения с РМВ-К, то лучше сразу делать I2C - ног не хватает c такой конфигурацией для всего, что хочется сделать.

Изменено 9 июня 2017 пользователем capsolo

[serafh 422]

[b][member=capsolo][/b],

Для Нано -  корпус на дин рейку за глаза, мерил подходит: дисп на морду лица, нано и БП во внутрь, кнопки ЗА (выше-ниже)

Для Уно с шильдом - вот самое оно, только сам корпус красивый надо поискать, может даже и среди боксов ЧиД или на Ебеях

Пошукаю

Вот к примеру, красавчег



Такаши, япона мать

[capsolo 658]

Для УНО с шильдом коллега eson выкладывал модельку как-то

[serafh 422]

И тут звездасто

https://ru.aliexpress.com/wholesale?catId=0&initiative_id=AS_20170608235030&isPremium=y&SearchText=%D0%BA%D0%BE%D1%80%D0%BF%D1%83%D1%81+%D0%B4%D0%BB%D1%8F+%D1%8D%D0%BB%D0%B5%D0%BA%D1%82%D1%80%D0%BE%D0%BD%D0%B8%D0%BA%D0%B8

Дин модули тоже надо в один общий корпус обьединять

[b][member=capsolo][/b],

[brig62 8]





Если серийное устройство - можно и потратить время.

Что ты имеешь ввиду? Проектирование корпуса , для тех кто умеет проектировать в 3Д, делов на 15 мин с перекурами. Печатать в разы дольше. И поплыть может.





потом дно стоечек смазываешь клеем и устанавливаешь на дно корпуса

Хорошая мысль. Все гениальное просто. Можно и трубочки пластиковые подобрать.





Для Нано -  корпус на дин рейку за глаза, мерил подходит:

Ты какой корпус имеешь ввиду? Типа как у РМВ-К?

[capsolo 658]





для тех кто умеет проектировать в 3Д,

у меня пока даже микрометра нет...вот на днях приобрету. А так-то оно дело нехитрое.

[brig62 8]

[b][member=capsolo][/b],Зачем тебе микрометр? Какие сотки ловить собрался?

[serafh 422]





Типа

https://ekits.ru/catalog/ustanovochnye/korpusa/d6mg_korpus_na_din_reyku_svetlo_seryy_gainta/

[capsolo 658]

[b][member=serafh][/b], а клеммники у них есть, или надо какую-то свою плату с клеммниками мутить?

[serafh 422]





или надо какую-то свою плату с клеммниками мутить

https://ekits.ru/catalog/?q=%D0%BA%D0%BB%D0%B5%D0%BC%D0%BD%D0%B8%D0%BA%D0%B8

[capsolo 658]

[b][member=serafh][/b], да клеммников у меня у самого как за баней. крепить их на что-то надо.

[А0467 6]

[member=capsolo], собрал автоматику на базе UNO, дисплей отдельный. Помогли залить прошивку-все работает, но сразу после подачи питания и прохождения теста, срабатывает реле " завершения процесса" Подскажи, что неверно я сделал, и что надо изменить в прошивке?

[eson 36]

Для УНО с шильдом коллега eson выкладывал модельку как-то

Для УНО с  самым распространённым  шильдом  я модельку на DIN рейку доделал, вот только шильды где-то  уже больше 70 дней катаются.  Как придут , проверю  и выложу.

[qwest_ans 26]

[b][member=capsolo][/b],

лучше сразу делать I2C



Спасибо, понял - буду ждать посылу из китая

[capsolo 658]

[b][member=eson][/b], я часто на прототип в Питере заказываю железки за конский ценник (пару пачек сигарет), или у местных беру затейников зеленоградских. Чтобы не простаивать.

[b][member=А0467][/b], в прошивке можно указать реле по низкому уровню управляются или по высокому. Мне кажется в прошивке необходимо RELAY_LEVEL в самом начале поставить в другое значение (если 1 то в 0 и наоборот).Релюхи разные из Чайны приезжают.

[MCU-D 0]

Собрал устройство на столе из того что было под рукой-Uno, LCD на IIC, пара DSок. Клапана и остальнео пока не достал из коробки.

Заработало сразу. Компиляция также была без проблем с библиотеками из 1-2 поста.



Есть непонятки:



1. В настройках и в скетче есть упоминание про регулировку/включение подсветки LCD. Регулировка скажем так, скорее всего не к месту, а вот вкл/выкл подсветки-как привязать к пинам?

2. При нахождении в режиме настроке, во второй строке висит символ или "минус" или "степень" (если выбраны головы)-по идее не критично, но может как-то убрать, чтоб глаз не мозолило?



А так-спасибо за проект, подключу нагрузку, посмотрю как железо себя будет вести.

[capsolo 658]

[b][member=MCU-D][/b], в документации к контроллеру написано, что означают минус степень звездочка и воскл. знак на этой позиции.

- нет стабилизации колонны

^ стабилизация выключена, режим голов

* колонна стабилизировалась - ждем хвосты

! залет по Т, отбор остановлен.



Не забудь РЦ цепочку на реле, иначе сбоить может.

А для управления подсветкой есть функция lcd.Backlight, которая может включать или выключать ее. В скетче такая функциональность не предусмотрена изначально.
